Arduino con un LED controlado con Tinkercad

Más información Transcripción

Descargar la transcripción

Tinker Card, por defecto, asocia un nombre a cada uno de los circuitos que creemos. 00:00:01
Nosotros vamos a llamar a este circuito, circuito 1. 00:00:07
Hacemos un clic en esta zona de la pantalla y ya tenemos modificado el nombre. 00:00:10
Ahora vamos a seleccionar los componentes para nuestro primer circuito. 00:00:15
Vamos a ir a principiantes, en Arduino, y vamos a seleccionar intermitencia. 00:00:18
Pinchamos y arrastramos. 00:00:24
Aunque lo hayamos llevado a la mitad de la pantalla, solamente se va a ver un poquito. 00:00:26
Tenemos que utilizar esta herramienta que nos va a servir siempre para ajustar el contenido a la pantalla. 00:00:30

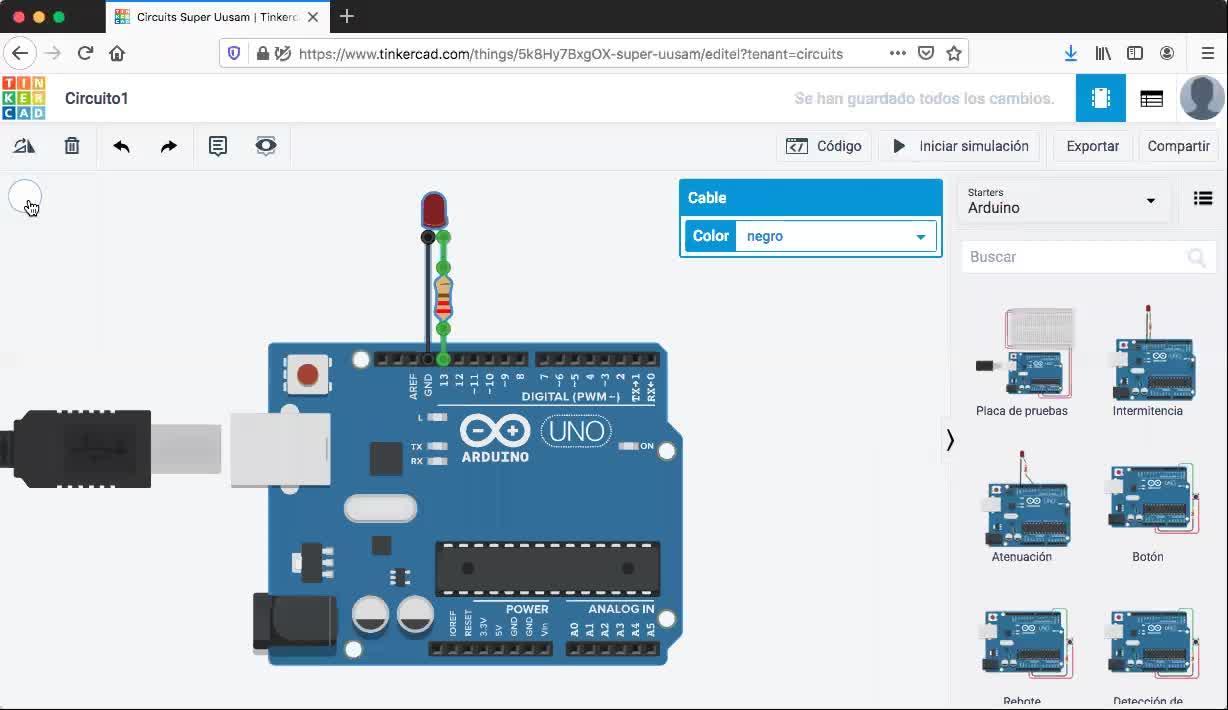

Ahora ya sí vemos de qué se compone este circuito, que es la placa de Arduino con una zona de pines digitales, 00:00:36
tiene entradas o salidas digitales y una zona para componentes analógicos. 00:00:44
En nuestro caso tenemos una resistencia, un LED y esto de aquí son los cables. 00:00:50
Voy a seleccionar y los voy a retirar para que veáis cómo se pueden conectar. 00:00:56
Si hacemos un clic sobre cada uno de los componentes nos va a aparecer esta ventana emergente en donde podemos seleccionar, por ejemplo, vamos a llamarle resistencia 1 y podríamos modificar tanto las unidades como el valor de la resistencia. 00:01:02
En nuestro caso, como la placa de Arduino va a dar una tensión de hasta 5 voltios con una resistencia de 220 sería suficiente para proteger el LED. 00:01:16
Recordemos que los LEDs tienen que estar directamente polarizados, lo que quiere decir es que la pata larga, el positivo, el ánodo tiene que ir al positivo. 00:01:26
Vamos a conectar, pinchamos y arrastramos, hacemos un clic y volvemos a pinchar y arrastramos de nuevo y lo conectamos a uno de estos pines de aquí. 00:01:36
Pincho y arrastro y el negativo lo voy a llevar a tierra 00:01:50
Ahí está 00:01:55
Así tengo conectado perfectamente el LED con su resistencia de protección a la placa de Arduino 00:01:56
Vamos a iniciar la simulación 00:02:03
En nuestro caso este ejemplo que se llamaba intermitencia 00:02:06
Lo que hace es encender el LED por un segundo y apagarlo por un segundo 00:02:13
Detenemos la simulación y vamos a código 00:02:17
Vamos a observar un poquito en qué consiste el código. 00:02:20
Esta forma de codificar es bastante parecida a Scratch. 00:02:23
Tenemos las distintas etiquetas seleccionadas por colores en función de los bloques. 00:02:28
Los bloques grises son simplemente notaciones, es decir, son anotaciones que hacemos para que el circuito sea más fácil de entender. 00:02:35
Lo que realmente son comandos u órdenes que van a ser ejecutados por la placa de Arduino son el resto de colores. 00:02:43
En nuestro caso tenemos definir el LED integrado en alta, es decir, mandar la máxima tensión que podemos facilitar a través de la placa de Arduino que serían los 5 voltios, esperar un segundo y poner ese LED en baja. 00:02:51
Cuando habla aquí del LED integrado se refiere a que el pin número 13 es el que se considera el integrado. 00:03:05
Y está aquí unido a este LED que pertenece a la placa y que si os habéis fijado cuando iniciábamos la simulación también se enciende. 00:03:13
Observad que si yo cambio este cable de aquí, lo quito y inicio la simulación, se está encendiendo el LED integrado pero no este LED puesto que tengo el circuito abierto. 00:03:23
Y si lo conecto, por ejemplo, tengo la simulación y conecto mi LED a otro pin, inicio la simulación, veis que se enciende igualmente el LED integrado pero no el LED que hemos colocado en el circuito. 00:03:40
