Modulador y más funciones

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 22 de mayo de 2020 por Tomas M.

144 visualizaciones

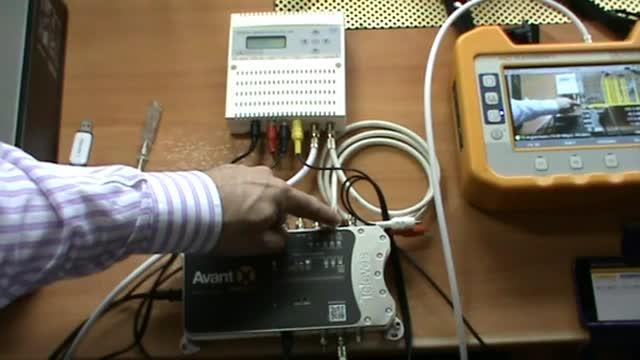

Conexionado y prueba de un modulador COFDM junto a central Avant X.
Descripción de algunas funciones adicionales del medidor de campo.

Más información Transcripción

Descargar la transcripción

Bueno, aquí vamos a ver el ejemplo de cómo podríamos emplear un modulador en una instalación 00:00:04
para generar un canal propio. En este caso, este modulador solamente puede generar un 00:00:14
canal. Tenemos que meterle entrada de audio, que lo estoy haciendo desde el ordenador, 00:00:22
entrada de vídeo, tiene una entrada de radiofrecuencia para que podamos llevar la señal, por ejemplo, de la antena que hemos puesto antes 00:00:30
y por esta salida tenemos toda la señal de radiofrecuencia más el canal que hemos generado. 00:00:41
entonces esta salida la llevamos a la entrada de la central 00:00:50
le volvemos a mandar un autoajuste para que no solamente ajuste todos los canales de radiofrecuencia de la antena 00:00:55
sino que además también nos ajuste a nivel adecuado el canal que estamos generando con el modulador 00:01:05
con el modulador tenemos que elegir una frecuencia libre 00:01:10
entonces como antes hemos visto los canales que teníamos 00:01:17
hemos elegido el canal 30 y en este caso lo que nos permite este modulador en concreto 00:01:20
es ajustar la frecuencia central del canal de salida. 00:01:27
Entonces buscamos cuál es la frecuencia central del canal 30 00:01:31
y con este teclado accedemos a las funciones de programación 00:01:34
y le ponemos la frecuencia correspondiente a ese canal. 00:01:38
Una vez hecho ya tendremos ese canal mezclado con todos los canales de radiofrecuencia. 00:01:42
Ahora mismo, en el vídeo que se está grabando, observaréis como cada vez que hago alguna indicación, en la pantalla del medidor de campo, aparece con un retardo, que es el tiempo que tarda en procesar toda esa información en el modulador para generar el canal. 00:01:47
Aquí está el ejemplo del canal que estoy generando con vídeo y audio. 00:02:15
si generamos un nuevo informe y vamos a buscar el canal 30 vemos que tiene una potencia de salida 00:02:26
de 101 decibelios una relación por tabla ruido de 30 5 db y un ver de 1 por 10 a la menos 6 lo 00:02:41
cual está bastante bien estas medidas las hace la propia central entonces nos sirven un poco 00:02:50
de orientación pero yo personalmente para certificar la instalación prefiero hacer 00:02:56
las medidas con un medidor de campo homologado. Fijaos que nos define dos conceptos. Arriba 00:03:01
a la derecha aparece para DVBT VER y para DVBT2 aparece el PER. En este caso le llama 00:03:08
PER a la tasa de errores del paquete. Vamos a aprovechar para ver otra función de este 00:03:16
medidor como es el análisis de ecos. Seleccionamos el canal 59, lanzamos la utilidad y cuando 00:03:25
ha realizado los cálculos, este es el resultado que nos muestra. Observamos a la izquierda del 00:03:33
todo una columna que tiene todos los valores a cero. Eso es la señal principal que la usa como 00:03:39
referencia y lo que hace es comparar el resto de señales con esta. La siguiente señal en color 00:03:44
azul, fijaos que está prácticamente encima de la señal principal, está en la misma barra. Lo que 00:03:50
tenemos en el eje horizontal es un eje de tiempo. Esa señal azul nos llega con un retardo de un 00:03:57
microsegundo y si nos fijamos en la distancia nos dice que ese eco procede 00:04:02
de una distancia de 300 metros que es justo los bloques que tengo delante 00:04:08
la siguiente columna hacia la derecha fijaos qué 00:04:16
la potencia respecto a la señal principal 00:04:21
son 13 decibelios menos llega con un retardo de 18.8 00:04:25
microsegundos y nos calcula la utilidad que este eco se ha producido a 5,6 kilómetros 00:04:30
de distancia. Y el último, fijaos como la atenuación respecto a las señales principales 00:04:36
de 27 dB nos llega bastante más débil y nos calcula el medidor que se ha producido 00:04:44
a 7,3 kilómetros de distancia. Hay que tener en cuenta que todos estos ecos son de la misma 00:04:53
frecuencia que la señal principal y por tanto a la hora de procesar todo esto con un amplificador 00:05:01
monocanal, por ejemplo, o cualquier otro sistema que lleve filtros de frecuencia, estas señales 00:05:07
entrarían también dentro de las frecuencias del canal y serían procesadas. Sin embargo, 00:05:14
estos ecos son señales interferentes. 00:05:20
