Antenas TDT

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 18 de mayo de 2020 por Tomas M.

154 visualizaciones

Montaje y medidas con antena Yagi

Más información Transcripción

Descargar la transcripción

Vamos a instalar una antena TBT modelo DAT HD. Lo primero que vemos es el dipolo con un 00:00:00
conector F para acoplar el cable coaxial y si le damos la vuelta por detrás vemos el 00:00:10

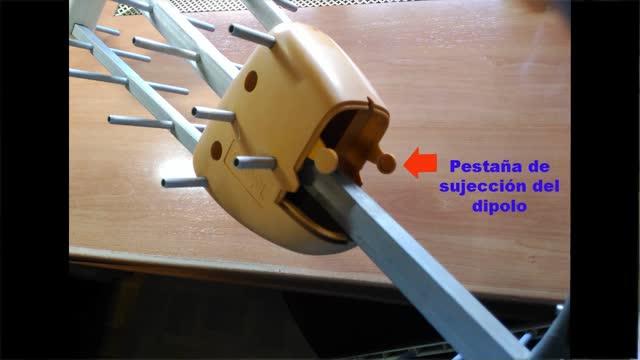

cajetín que puede ser un preamplificador o un adaptador de impedancia. Este dipolo permite 00:00:16
trabajar por separado con él y después se sujeta al resto de la antena mediante una pestaña. Para 00:00:22
Para ello se acopla desde abajo haciendo coincidir su ranura rectangular con el soporte central 00:00:29
de la antena y se desplaza hacia su posición final hasta oír este clic. 00:00:35
Cada modelo de antena puede ser distinto. 00:00:42
Por último fijaos que en la abrazadera de sujeción al mástil permite una pequeña 00:00:45
inclinación en sentido vertical. 00:00:49
Si lo vemos por detrás apreciamos las ranuras que nos marcan este ajuste. 00:00:53
es especialmente útil para poder apuntar la antena hacia puntos elevados. Por ejemplo, 00:00:57
en el caso de tener un repetidor en una montaña y tener que instalar la antena en un punto 00:01:03
más bajo como es un valle. Normalmente una antena TTT se monta en posición totalmente 00:01:09
horizontal, pero el hecho de que podamos elevarla un poquito nos permite obtener una mejor señal 00:01:15
apuntando más directamente al centro emisor o al repetidor. 00:01:21
fijaos lo que estamos recibiendo 00:01:25
poca potencia, ver correcto y ver por debajo de 23 00:01:31
y fijaos donde está la antena 00:01:34
en el suelo de la terraza 00:01:38
son valores que evidentemente debemos mejorar 00:01:40
antes de distribuir la señal 00:01:44
para esto, aunque podría no estar permitido 00:01:46
según las ordenanzas municipales de algunos sitios 00:01:49
voy a probar a poner la antena en la barandilla 00:01:52
apuntando al centro emisor 00:01:56
y mirar cómo ha mejorado bastante todos los valores. 00:01:57
Lo único que hemos hecho ha sido orientar correctamente la antena hacia el centro de emisión 00:02:03
y fijaos cómo está ligeramente inclinada hacia arriba para salvar radioeléctricamente la altura del edificio que tengo enfrente. 00:02:09
Tras instalar unos 8 metros de cable hacia el interior de la vivienda, todos los valores han bajado un poquito. 00:02:22
En las hojas de características nos recomiendan que por debajo de 75 decibelios pongamos la antena en el modo activo para tener mejor señal. 00:02:28
Eso lo podemos hacer aplicando con el medidor de campo la tensión correspondiente. 00:02:36
Buscamos en el medidor la tensión adecuada y fijaos como han mejorado bastante todos los valores, especialmente la potencia. 00:02:41
Ya sabéis que los preamplificadores suelen tener una figura de ruido muy pequeña y al ir directamente en la antena mejoran la señal casi desde el origen de la captación, facilitando así el diseño del resto de la instalación. 00:02:52
Idioma/s:
es
Autor/es:
Tomás Martínez Naranjo
Subido por:
Tomas M.
Licencia:
Reconocimiento - No comercial - Compartir igual
Visualizaciones:
154
Fecha:
18 de mayo de 2020 - 8:14
Visibilidad:
Público
Centro:
IES ANTONIO MACHADO
Descripción ampliada:
La práctica se ha hecho con lo disponible desde casa durante el confinamiento, como ejemplo para los alumnos, por lo que no supone un montaje real en un punto más adecuado del edificio como la azotea.
