Cabeceras multibanda
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:
Prueba comentada de un amplificador multibanda y una central programable
vamos a utilizar el modelo 405 plus con filtro LTE que tenemos en el taller conectamos la antena
00:00:00
a una de sus entradas UHF y medimos señal en la salida como se ve en sus hojas de características
00:00:11
tiene entradas para la banda 1 y 2 otra para la banda 3 dos entradas para UHF y no tiene
00:00:17
posibilidad de alimentar directamente la antena veis que marcan la parte de abajo que necesita
00:00:25
un inyector para hacer esta función. Nos suministraría una tensión de 24 voltios por un conector
00:00:30
lateral. Fijaos cómo se pisera la imagen. Hemos conectado la antena Yagi a nuestro amplificador
00:00:36

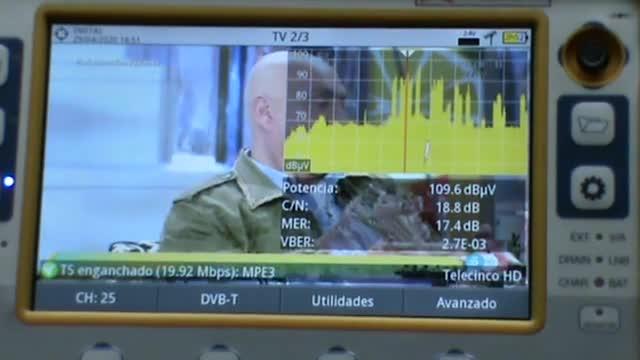

y esto es lo que tenemos en la salida. Mucho nivel de señal, pero ha empeorado bastante
00:00:45
la relación portador a ruido, el MER y el VER. En la salida de este amplificador han
00:00:50
empeorado bastante todos los valores de calidad respecto a lo que obteníamos directamente
00:00:57
de la antena vamos a probar a ajustar un poco el nivel de salida a ver si amplificando menos
00:01:01
también amplifica menos el ruido y mejora un poco la calidad bueno este es el resultado
00:01:07
ha mejorado ligeramente algunos de los parámetros pero sigue sin ser suficiente por lo que suponemos
00:01:15
que este amplificador puede tener un problema una cosa que deberíamos haber hecho no ha sido
00:01:20
así es cargar todas las entradas no utilizadas para evitar que se introduzca ruido al sistema
00:01:25
Si al poner las cargas el problema continúa, se confirmará el mal estado del amplificador.
00:01:30
Ahora conectamos nuestra antena terrestre a una de las entradas de esta central programable,
00:01:45
concretamente la entrada 4, y la salida la llevamos al medidor de campo.
00:01:50
Una característica importante de la serie PRO es que son autoprogramables.
00:01:57
Para ello, vamos a pulsar en el botón de ajuste durante 5 segundos
00:02:02
y cuando el piloto de ajuste comience a parpadear, estará realizando la autoprogramación.
00:02:07
Mientras parpadea, está analizando todos los canales que recibe
00:02:18
y los está asignando de forma automática a cada uno de los filtros de que dispone.
00:02:22
También estará asignando el valor de salida óptimo para que la central quede totalmente operativa.
00:02:27
Cuando el piloto se apaga, ya tenemos en la salida todos los canales disponibles.
00:02:33
fijaos que diferencia con la otra central si bien es cierto que la otra
00:02:37
no podía alimentar la antena y estaba funcionando en modo pasivo está así que
00:02:42
puede alimentarla y con la antena data hd en modo activo tenemos ya más señal
00:02:47
de entrada al amplificador la potencia de salida es más o menos parecida pero
00:02:52
todos los parámetros de calidad son notablemente mejores si ahora vemos el
00:02:58
espectro de frecuencias fijaos como tenemos de una forma limpia todos los canales tdt que hemos
00:03:02
encontrado ponemos el cursor del canal 61 y veis que ahí no tenemos nada es decir tenemos activo
00:03:11
el filtro lte y por lo tanto ahí no nos va a llegar ninguna señal si luego vamos bajando
00:03:19
tenemos el canal 59 y junto con él tenemos el 58. Podría estar cada uno asignado a un filtro o si
00:03:25
tuvieran una amplitud parecida podrían estar asignados incluso al mismo filtro. Una ventaja
00:03:37
de estas centrales es que las podemos actualizar y siempre estarían funcionando sin tener que
00:03:43
cambiar de equipo. Están indicadas para pequeñas comunidades. En el momento que se implante el
00:03:48
segundo dividendo digital, bastará con programar la central de forma distinta para dejar fuera
00:03:54
esas frecuencias y quedarnos solo con los canales TTT.
00:03:59
