Definir la recta de máxima inclinación de un plano que contiene al punto P del que se conoce su proyección horizontal - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 27 de abril de 2020 por Lucia O.

75 visualizaciones

Más información Transcripción

Descargar la transcripción

En este vídeo vamos a hallar la solución del segundo ejercicio de los ejercicios propuestos para planos 3. 00:00:00

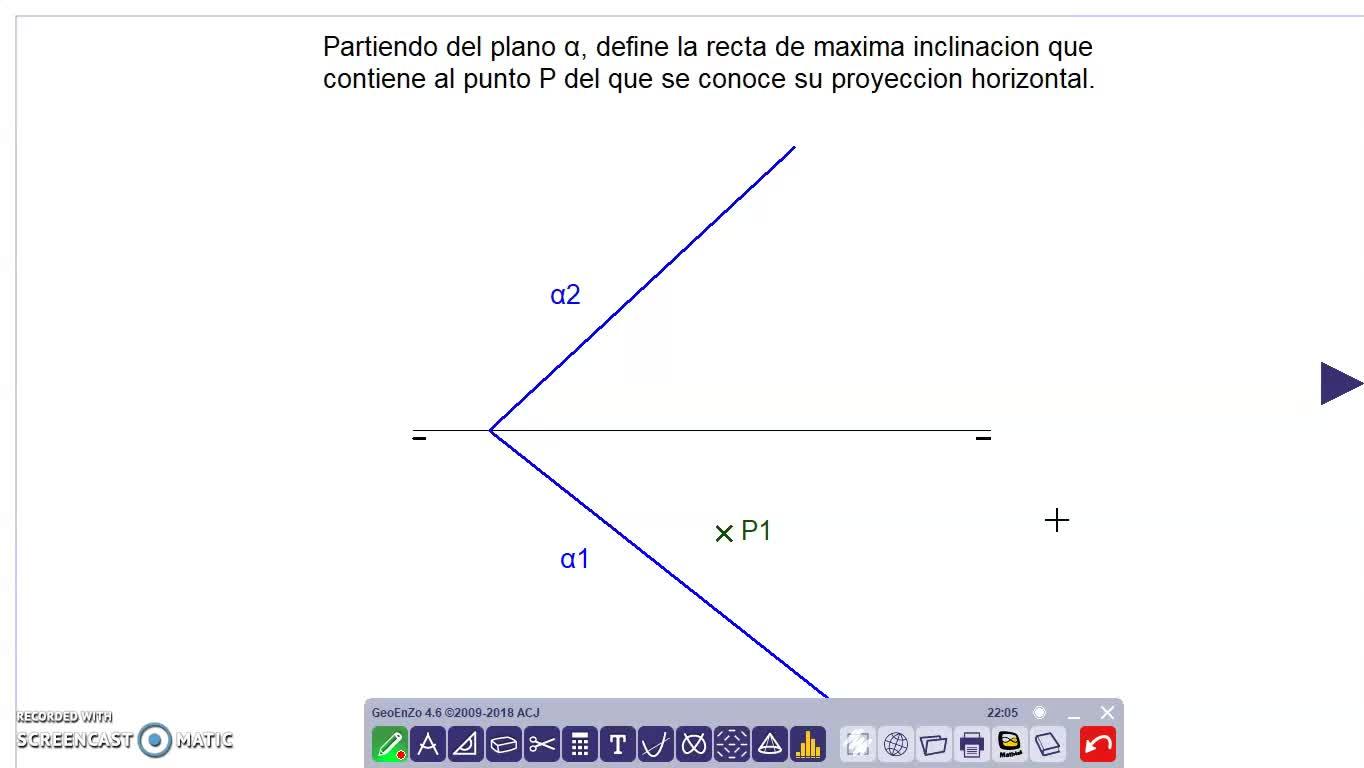

En este caso se parte del plano alfa y hay que definir la recta de máxima inclinación que contiene el punto P 00:00:12
del que solamente se conoce su proyección horizontal, es decir, P1. 00:00:21
Entonces, bueno, lo primero que vamos a hacer es hallar dónde está la proyección vertical de P1, P2 00:00:26
y para eso lo que vamos a hacer es, bueno, se supone que el punto P está contenido dentro del plano alfa 00:00:36
entonces pues vamos a utilizar una recta auxiliar, en este caso la que vamos a utilizar es una recta frontal 00:00:47
para hallar cuál es la proyección. 00:00:54
Las rectas frontales, ya sabemos que las proyecciones horizontales son paralelas a la línea de tierra 00:00:58
y las proyecciones verticales son paralelas a la traza vertical del plano. 00:01:06
Vamos a ello. 00:01:12
De esta manera ya tendríamos dibujada la recta frontal P1 00:01:14
Y bueno, aquí en este caso este punto sería el punto H1, vamos a nombrarlo, y este punto de aquí arriba sería el H2. 00:01:18
Y vale, nombramos también a la recta, vamos a nombrar esta recta como la recta R, R2 y R1. 00:01:38
Vale, pues una vez que ya tenemos esto ya podríamos hallar cuál es la proyección vertical del P1. 00:01:51
Pues aquí estaría ya la proyección vertical del punto P, P2. 00:02:07
Ahora nos queda definir la recta de máxima inclinación que pasa por el punto P. 00:02:15
Tenemos que recordar que las rectas de máxima inclinación son rectas donde en su proyección vertical se ve de forma directa la perpendicularidad con las trazas del plano. 00:02:20
De esta manera, perpendicular a la traza del plano, pasando por P, podríamos trazar esa proyección vertical de la recta de máxima inclinación. 00:02:33
Una vez que tenemos esa proyección vertical, tenemos este punto que equivale a V2 y aquí abajo tendríamos V1 y por otro lado el punto de intersección de esa proyección vertical con la línea de tierra nos da H2. 00:02:47
Y como esta línea pertenece al plano, pues su H1 estará dentro de la traza del plano horizontal. 00:03:27
Y nos quedaría unir V1 con H1 y ya tendríamos la proyección horizontal de la recta. 00:03:46
En este caso la he nombrado como M y esta recta, como vemos, es perpendicular a la traza vertical 00:03:59
y es la recta de máxima inclinación que además pasa por el punto B. 00:04:09
Ya estaría resuelto. 00:04:14
