Hallar verdadera magnitud de un triángulo - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 24 de mayo de 2020 por Lucia O.

246 visualizaciones

Más información Transcripción

Descargar la transcripción

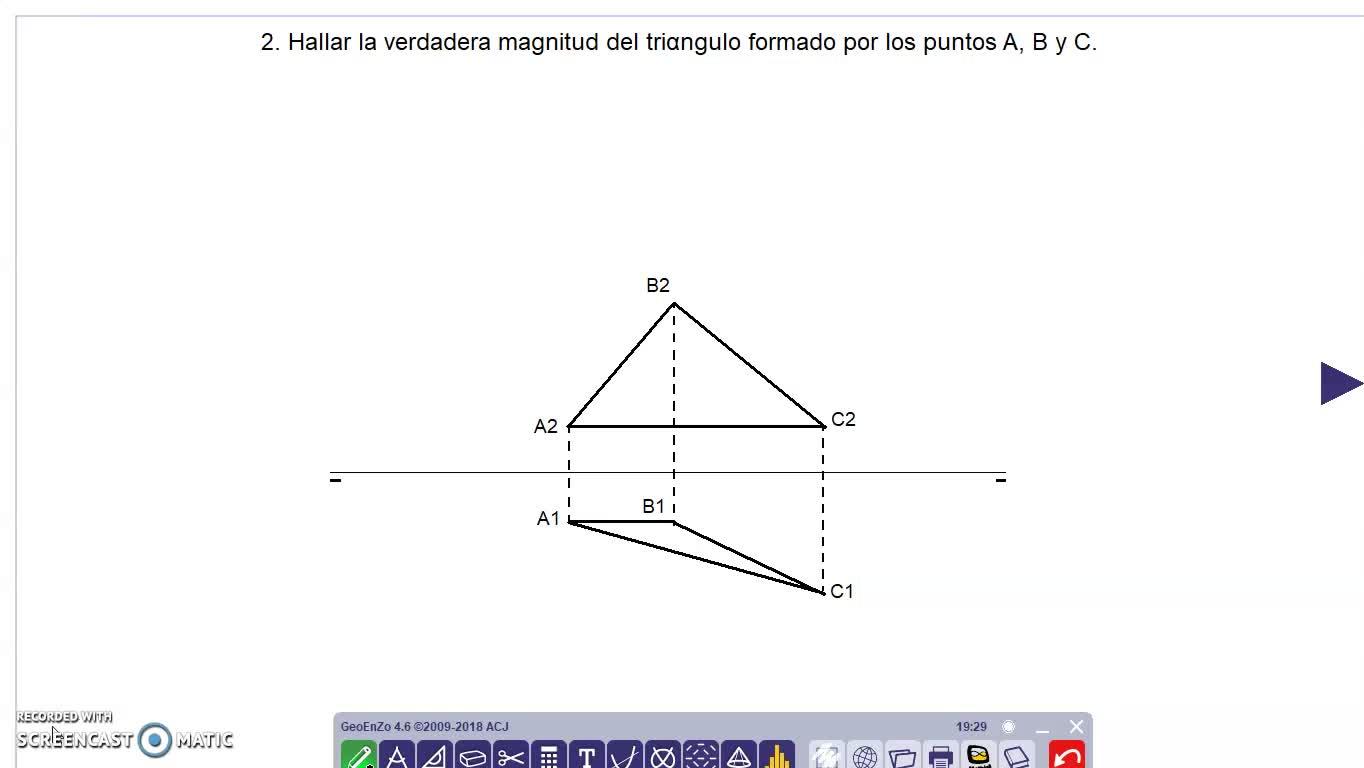

En este ejercicio hallaremos la verdadera magnitud del triángulo formado por los puntos A y C. 00:00:00
Lo primero que tendremos que hacer es hallar las trazas del plano en el que está contenido este triángulo 00:00:09
y después abatiremos una de las dos trazas del plano 00:00:15
y ya a continuación pues abatiremos punto por punto el triángulo para hallar su verdadera magnitud. 00:00:18
Vamos a empezar definiendo dos rectas, por ejemplo la recta AB y la recta AC 00:00:24
y de esas dos rectas sacaremos las trazas del plano 00:00:33
Bueno, en vez de coger la recta AB he cogido la recta BC y la recta AC 00:00:38
Entonces de esas rectas se sacan los puntos claves que son el punto V y el punto H de intersección con la línea de tierra 00:00:46
Y ahora pues solamente nos quedan hallar las trazas del plano uniendo los puntos V2 00:00:55
Y el punto de intersección de esa traza vertical con la línea de tierra unido a H1 00:01:01
Bueno, ahora vamos a batir esta traza vertical, la vamos a batir sobre el plano horizontal 00:01:08
Entonces para eso lo más fácil es coger un punto que esté ya contenido dentro de la misma traza vertical 00:01:19
para hacerlo más sencillo 00:01:30
Pues para batir este punto V2 lo que haremos será por la proyección horizontal trazar una perpendicular a esta traza horizontal y después este V2 pues con el compás nos lo llevaremos hasta donde corten estas dos líneas. 00:01:31
Así que bueno, pues hacemos pasar, eso es por V1, una perpendicular y además, entonces haciendo centro en el punto de intersección de las dos trazas en línea de tierra y con centro ahí y en radio en ese punto V2, pues me trazo un arco y donde me corte a esa perpendicular. 00:01:55
Y haciendo centro en este punto en común de las dos trazas y con radio desde ese punto hasta esa V2, trazamos un arco que me corta a esta recta anterior en un punto y ese punto ya, ese de aquí ya será este punto V2 abatido. 00:02:39
por lo tanto esta traza vertical abatida sería esta de aquí 00:03:11
entonces una vez que ya tenemos esta traza como referencia 00:03:16
vamos a abatir cada uno de los puntos 00:03:20
para poder abatir los puntos 00:03:23
una forma sencilla sería trazar por cada uno de los puntos 00:03:27
rectas horizontales y llevar 00:03:33
los puntos de intersección de esas rectas con la traza vertical 00:03:36
pues abatirlos y de ahí ya trazar también paralelas a esta traza horizontal rectas 00:03:40
y donde interseccionen con las perpendiculares de esas trazas 00:03:48
pues ahí tendríamos los puntos abatidos. 00:03:54
De igual forma que hemos hecho este punto, cogemos estos otros dos puntos 00:03:56
y los abatimos también en esta traza ya abatida 00:04:00
Y desde aquí trazaremos rectas paralelas a esta traza horizontal, porque estas rectas de aquí son rectas horizontales. 00:04:06
Pues ya tenemos aquí las paralelas a esta traza horizontal, estas serían estas rectas horizontales. 00:04:17
Y ahora vamos a hallar este punto B abatido. 00:04:23
Para eso tenemos ya esta de aquí, sería esta, y vamos a trazar una perpendicular por este punto B hasta que me corte con esta recta horizontal. 00:04:27
Donde me corte tendré este punto B abatido. 00:04:51
Pues ya tendré aquí este punto B abatido, este punto A abatido y este punto C abatido. 00:04:55
y lo único que tengo que hacer ahora es unir los tres puntos 00:04:59
y ya tendría este triángulo en verdadera magnitud 00:05:02
y si me piden cuánto mide o alguna otra característica 00:05:06
pues ya podría hacerlo porque todo lo que está aquí 00:05:11
ya está en verdadera magnitud 00:05:14
y esta sería la solución 00:05:16
nosotros hemos abatido todo esto sobre el plano horizontal 00:05:19
pero podríamos haberlo hecho sobre el plano vertical de la misma manera 00:05:23
