Pasar de P. ISOMÉTRICA a P. CABALLERA - Contenido educativo
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

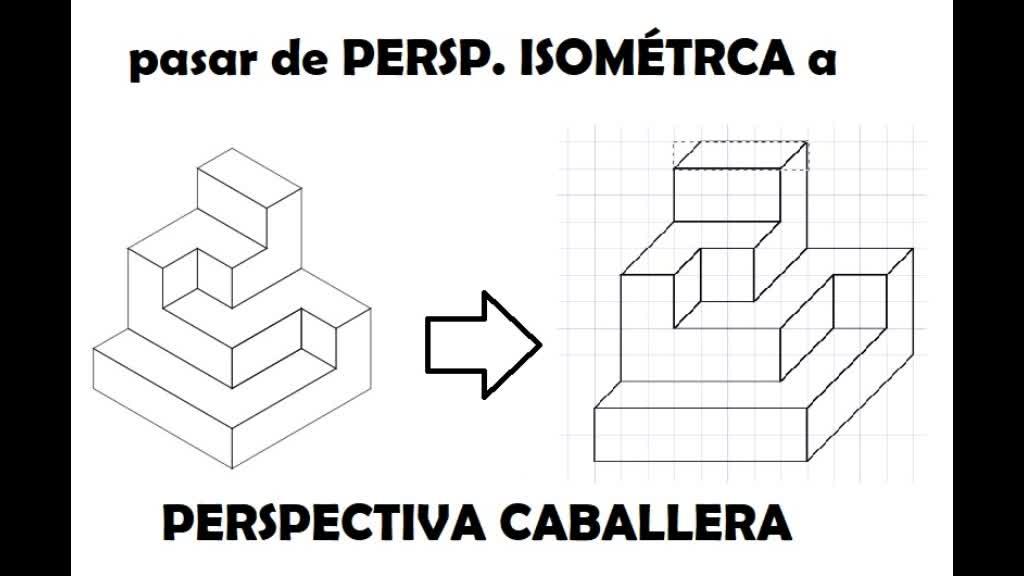

Ejercicio de visión espacial que consiste en pasar de una vista de un objeto descrito en PERSPECTIVA ISOMÉTRICA a PERSPECTIVA CABALLERA. Para ello nos ayudamos de la aplicación de acceso libre INKSCAPE.
A ver, vamos a hacer un ejercicio que consiste en pasar este dibujo que lo tenemos en isométrico,
00:00:00
acordaros que es una sonométrica especial en que los ángulos de los ejes están todos
00:00:20
a 120 grados, es pasar este dibujo de isométrico a perspectiva caballera, entonces vamos a
00:00:26
explicar todo esto en Inkscape, entonces vamos a hacer una explicación previa, vamos a hacer
00:00:33
una explicación previa en Paint, acordaros que en la perspectiva caballera los ejes los
00:00:47
podemos situar, un eje, el azado principal estaría a 90 grados y la planta y el perfil
00:00:54
serían iguales, tendría esta forma, entonces lo que hay que decidir en caballera es en
00:01:11
este eje que coeficiente de reducción le ponemos, porque si lo dejásemos uno a uno
00:01:17
pues daría la impresión que esto es muy largo, entonces es habitual dar un coeficiente
00:01:24
de reducción, entonces vamos a dar un coeficiente de reducción que nos simplifique la rejilla
00:01:31
que tenemos de fondo en Inkscape, entonces que coeficiente sería ese, pues vamos a hacer
00:01:37
el más sencillo, que si tenemos de lado el cuadrado de la rejilla que fuese uno por
00:01:44
uno, entonces vamos a tener que hacer aquí esta diagonal, que si la hiciésemos de la
00:01:52
medida que une estos dos vértices del cuadrado de la rejilla, pues nos mediría, si fuese
00:02:03
este entero, cuánto mediría esto, pues sería esta diagonal, esta hipotenusa de este triángulo
00:02:12
rectángulo y que sería raíz de dos, entonces realmente lo que vamos a hacer es dividir
00:02:18
esto por la mitad de tal manera que este valor valga raíz de dos partido por dos, la mitad
00:02:26
de raíz de dos por raíz de dos partido por dos, vale cero siete y pico, en definitiva
00:02:33
que ese va a ser nuestro coeficiente de reducción, cero siete y pico, entonces de tal manera
00:02:38
esta rejilla va a ser muy sencilla de realizar porque simplemente va a ser repetición de
00:02:42
este módulo de aquí, de este cuadrado de aquí, porque cuando esto valga uno, la diagonal
00:02:49
su valor de uno va a ser la mitad, es decir, va a ser este trocito de aquí, bueno una
00:02:58
vez que sabemos esto, vamos ahora a hacerlo, a hacer nuestra rejilla en Inkscape, bueno
00:03:03
ya tenemos la rejilla base que yo como veis le he puesto en el espaciado en x medio centímetro
00:03:16
y en el espaciado en y también medio centímetro, bueno y como veis hay un recuadro superior
00:03:24
que me coge cinco módulos, cinco centímetros por cinco centímetros, un super cuadrado,
00:03:32
debido a esto que pongo línea primaria cada cinco espacios, entonces una vez que tengamos
00:03:41
esto, esta retícula, empezamos ya a dibujar nuestra figura en caballera, sabiendo que
00:03:48
la diagonal es, valdría como dos, como dos módulos, entonces por eso realmente vamos
00:03:55
a hacer que el módulo de esta altura, que vale uno, lo dibujemos con dos modulitos,
00:04:08
de tal manera que la diagonal, una profundidad de uno, sería una diagonal sencilla, bueno pues
00:04:17
empezamos a dibujar, entonces empezamos con esta cara de aquí, vale, entonces dibujamos dos de
00:04:26
altura que corresponde con uno realmente y esto sería cuatro, aquí tenemos uno, dos, tres y
00:04:35
cuatro, entonces esta cara de aquí, mide de alto uno y de ancho cuatro,
00:04:42
uno, dos, tres y cuatro, pues sería esto de aquí, entonces vamos ahora a construir este elemento de
00:04:50
aquí, esta profundidad, ya empezamos con las diagonales y realmente de profundidad sería
00:05:02
uno, dos, tres y cuatro, pues empezamos a construir, ahora hay que tener en cuenta que no hay que
00:05:09
pasar de dos en dos, sino de uno en uno, esto ya sería un módulo de profundidad, uno, dos, tres,
00:05:17
hasta aquí, después tiene el tacón hacia arriba, que de nuevo son dos, porque es un solo módulo,
00:05:26
uno de altura, uno de profundidad, tiene ese tacón, vale, y después vamos hacia abajo y hacia abajo
00:05:35
tiene dos y otros dos, aquí estaría, vale, y volvemos con la diagonal y cerramos, tenemos esa
00:05:44
cara que sería esta de aquí, entonces ahora vamos a por este, por ejemplo, a por este cuadradito de
00:05:53
uno por uno, seguimos uno por uno sencillo, ahí cerraríamos, entonces ahora vamos a por esta base
00:06:00
en forma de L, que tiene dos aquí de profundidad, vale, pues lo dibujamos uno y dos y tiene de aquí,
00:06:12
pues hasta llegar hasta este de aquí, vale, sencillo, dibujado, ahora hacia la altura,
00:06:25
hacia la altura en este caso sería dos, sería igual que este tramo de aquí, dibujamos esos dos,
00:06:34
uno y dos, vale, esta anchura, uno, aquí otro y aquí de nuevo dos,
00:06:41
y cerramos, vale, dibujamos aquí otros dos en este sentido
00:06:55
y cerramos.
00:07:07
Bueno, vamos a seguir dibujando
00:07:12
esta especie de Z, o de S, que se nos produce aquí, pues empezamos por aquí, profundidad uno,
00:07:17
ahora dos en este sentido, porque el módulo es uno, en este sentido dos,
00:07:28
y efectivamente aquí nos quedan
00:07:36
dos módulos, vale, entonces lo recorremos para tener toda la figura y ya lo tendríamos resuelto,
00:07:38
vamos por aquí un cuadradito, vale, este que está de frente, que sería este de aquí,
00:07:50
que sería igual que este en la misma posición, terminamos así, vale, aquí esta L que sería
00:08:00
como esta pero más corta la parte de abajo, pues nada, vamos con ella, por acá, dos hacia arriba,
00:08:09
y aquí la tendríamos, vale, ya estamos terminando, nos quedaría esta L que sería
00:08:19
como esta pero opuesta, vale, vamos con ellas, dos de profundidad,
00:08:26
y aquí dos en este sentido, terminamos, y aquí ya simplemente nos quedaría esta cara y esta cara,
00:08:35
vale, por eso, hacemos para acá, y esta para acá,
00:08:46
pues ya está la figura en perspectiva caballera y veis que tiene una verosimilitud
00:08:56
razonable con este coeficiente de 0,7 que es más o menos la mitad de la diagonal
00:09:03
del cuadradito de uno por uno de la vista principal.
