En el siguiente vídeo vamos a hacer un alineamiento de sistemas entre el sistema principal y el sistema de subgraves.
00:00:00

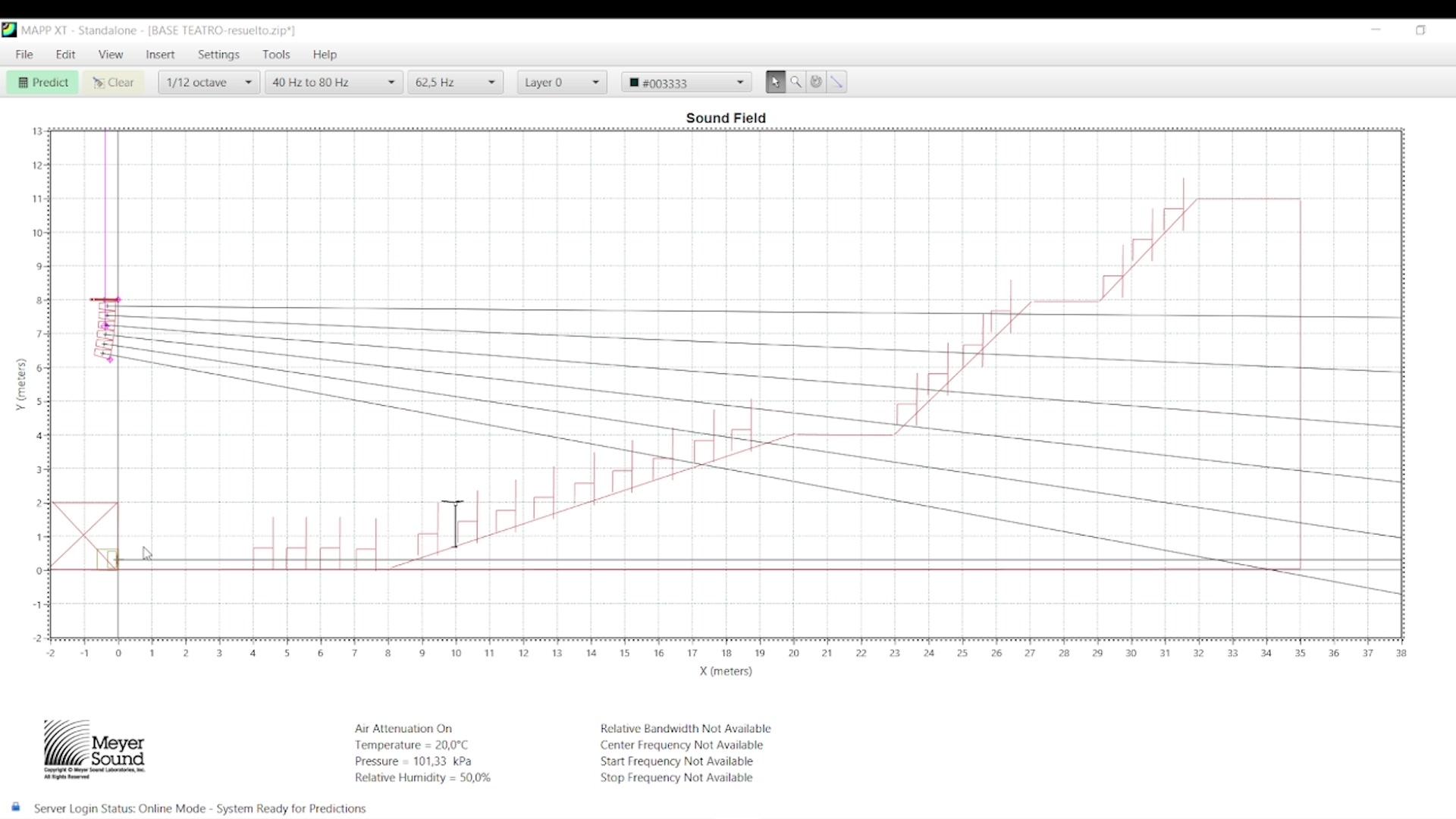

Lo que estáis viendo en pantalla es el perfil de un teatro, donde esta sería la zona del escenario.
00:00:07
Tenemos un sistema principal compuesto por un line array de seis módulos.
00:00:13
Tenemos un subgrave instalado justo en la parte inferior del escenario
00:00:18
y luego tenemos unas butacas donde van a estar ubicados nuestros espectadores.
00:00:21
Para este ejercicio vamos a colocar un micrófono en esta posición y vamos a comprobar cómo se está respondiendo la respuesta al impulso de mi subgrave.
00:00:26
A diferencia de lo que pasaba con el alineamiento entre PA y frontfill y PA y sistema de relevo,
00:00:34
el problema que tenemos aquí es que es muy difícil encontrar el impulso al subgrave y poder alinear aprovechando la respuesta al impulso.
00:00:41
Lo vamos a ver a continuación.
00:00:49
Si tenemos tanto la PEA como mi subgrave activados y yo intento en la posición donde está el micrófono activar la respuesta al impulso para ver qué pasa, vamos a ver que solo tenemos un impulso.
00:00:50
¿Eso qué significa? ¿Que no existe el subgrave? No, sí que existe, lo que pasa es que no está trabajando en el mismo ancho de banda y no tiene información suficiente sistema como para determinar en qué momento se está produciendo el impulso.
00:01:13
De hecho, la alineación por respuesta al impulso suele dirigirse más hacia las señales más agudas, o el ancho de banda más agudo de nuestra señal.
00:01:31
Entonces no podemos utilizar la respuesta del impulso.
00:01:42
¿Cómo vamos a alinear el sistema si no podemos utilizar la respuesta del impulso?
00:01:44
Pues la respuesta de fase.
00:01:47
Voy a quitar esto.
00:01:50
¿Qué es lo primero que vamos a hacer?
00:01:52
Lo primero que vamos a hacer es mutear todos nuestros sistemas y dejar únicamente desmuteada la PEA.
00:01:54
Porque yo lo primero que quiero hacer es una captura de la fase de mi PEA.
00:02:00
Para ello voy a hacer una predicción.
00:02:05
Esto es mi PA, cómo está respondiendo en esa posición, en la posición que tengo el micro y voy a hacerle una captura. Antes de hacer la captura voy a dar el autoset delay. El autoset delay lo hago para comprobar cómo es la fase real de ese altavoz en esa posición y su fase es esta que vemos abajo.
00:02:11
Si no la tenéis activa, recordad que en Resolve, dando la pestaña Resolve, nos aparece. Y voy a hacer una captura. Voy a llamarla. Y esa respuesta es la que voy a poner aquí para poderla comparar.
00:02:34
Una vez que tengo esto, lo que voy a hacer es lo contrario. Voy a mutear todos mis sistemas y voy a desmutear únicamente el subgrave. Y voy a ver cómo es la respuesta de fase del subgrave en relación a la posición de fase de mi PA.
00:02:53
Y lo vamos a ver aquí. Como veis, en la señal azul es la que marca tanto la ganancia de mi subgrave como la fase de mi subgrave.
00:03:10
Lo que vemos aquí es que, por un lado, la fase, el miso grave llega antes, la señal de miso grave llega antes, porque su pendiente tiende a ir hacia arriba con respecto a la pendiente roja de mi PEA.
00:03:26
¿Dónde comprobamos qué desfase hay entre las dos señales?
00:03:42
No la voy a comprobar ni en las frecuencias más graves ni en las frecuencias más agudas.
00:03:46
Lo tendré que comprobar en el punto donde ambas señales comparten mayor cantidad de energía.
00:03:49
Y el punto mayor es el crossover frecuencial, que está aquí. Aproximadamente en 65 Hz. Como veis, en esta frecuencia, en los 65 Hz, hay un desfase próximo a 270 grados aproximadamente.
00:03:53
Entonces, si estuviera próximo a 180 podríamos recurrir a la inversión de polaridad. ¿Por qué? Porque si hay un desfase de 180, si no están muy alejados entre sí el APA y el subgrave, con invertir la polaridad a mi subgrave conseguimos corregir esos 180 grados y más o menos estarían en fase.
00:04:21
incluso en 200
00:04:42
aquí como veis hay casi
00:04:44
una vuelta entera de desfase entre las dos
00:04:45
señales
00:04:47
podríamos
00:04:48
cambiar, si cambiamos la polaridad
00:04:51
en este caso lo que hacemos es
00:04:54
de esos
00:04:55
270 grados que hay de desfase
00:04:58
aproximadamente, si invierto
00:05:00
la polaridad de mi subgrave
00:05:02
se van a convertir en aproximadamente 90
00:05:03
es decir, mejoraría un poquito la respuesta
00:05:06
aumentaría en este punto
00:05:08
en torno a los 3 decibelios
00:05:09
90 grados, 3 decibelios
00:05:12
entonces, esa sería una forma de palearlo
00:05:14
pero
00:05:17
hay otra forma
00:05:18
y es introducir un delay
00:05:20
a mi subgrave
00:05:21
¿qué delay tengo que introducir?
00:05:23
lo que comprobaré es, primero, en qué frecuencia me manejo
00:05:25
la frecuencia en la que me estoy manejando
00:05:28
es la de 65 hercios
00:05:30
entonces
00:05:33
¿qué es
00:05:34
270 grados aproximadamente
00:05:35
para una frecuencia de 65 hercios, muy fácil, lo que vamos a hacer primero es calcular cuál es el periodo de 65 hercios.
00:05:38
El periodo de 65 hercios ya sabéis que es la inversa de la frecuencia, por lo cual 0,015 son aproximadamente 15 milisegundos.
00:05:52
15 milisegundos es el periodo, es decir, una vuelta completa de 360 grados.
00:06:01
Como lo que quiero aproximadamente ajustar son 270, pues sería cuestión de aplicar una regla de 3.
00:06:10
Yo lo voy a hacer de forma sencilla, voy a multiplicar por 0,75, pero si no sería hacer una regla de 3 como hemos visto.
00:06:18
0,75 porque es el 75% del giro completo es de 160 grados
00:06:26
entonces el tiempo delay que voy a tener que meter es el de 11,25 milisegundos
00:06:33
esos 11,25 milisegundos es el tiempo que voy a tener que meter aquí
00:06:40
11,25 milisegundos
00:06:44
y ya vais a ver que en el momento que hago nuevamente la predicción
00:06:47
la fase de mi subgrave en relación a la fase de mi altavoz
00:06:50
de mi PEA van a compartir mayor cantidad de energía. Cuando ya esos dos sistemas los desmutee van a trabajar más al unísono y aunque aquí en altas frecuencias tengo problemas que tendré que paliar añadiendo los subsistemas correspondientes, en subgraves ya he conseguido mayor linealidad.
00:06:54
Estoy trabajando ya en el rango de subgraves y aquí he conseguido que los dos sistemas tengan una suma coherente, porque están ahora mismo alineados en tiempo y fase.
00:07:22
Resumiendo, cuando tenemos que hacer una alineación entre mi PEA y mi sistema de subgraves, no puedo recurrir a la respuesta del impulso, tengo que recurrir a la respuesta de fase.
00:07:32
Lo que haré en un primer momento es desmutear todos los canales y desmutear únicamente mi PEA, comprobar cuál es la fase de mi PEA en esta posición, una vez que tengo esto, mutear mi PEA y desmutear el subgrave, recordad que la PEA, para medir la fase real de mi PEA, tengo que dar al autoset delay,
00:07:41
Una vez que tengo esto, como decía, muteo todos los canales, desmuteo el subgrave y compruebo cómo es la fase de mi PEA en relación a la fase del subgrave.
00:08:05
Cuando tengo esto, calculo qué desfase existe entre los dos sistemas.
00:08:20
Si es próximo a 180 grados, con una inversión de polaridad, lo tendría.
00:08:24
Que no es próximo a 180 grados o quiero ajustarlo más para que sea más perfecto,
00:08:28
calculo cuál es el periodo de la frecuencia del crossover frecuencial que
00:08:33
en este caso son 65 calculo su periodo y el periodo son 360 grados depende de lo
00:08:39
que necesite ajustar si son 90 pues sería un cuarto de esa cantidad es hacer
00:08:46
una regla de 3 ese sería el delay que tengo que meter a nuestro sistema y de
00:08:51
esta forma tendríamos la delineación entre la pea y el subgrave
