Configuración básica de Smaart a la hora de trabajar con señal eléctrica

Más información Transcripción

Descargar la transcripción

Vamos a realizar alguna configuración sencilla para empezar a utilizar Smart. 00:00:01
Lo primero que tendríamos que hacer es crear una nueva configuración una vez que hemos abierto el programa. 00:00:05
Acto seguido lo que nos va a aparecer son los equipos, los dispositivos que queremos conectar y utilizar. 00:00:11
En este caso vamos a utilizar la tarjeta AudioLink, que ya la tengo aquí conectada en mi ordenador. 00:00:19
Selecciono AudioLink y selecciono Generador. 00:00:25
El generador es un generador interno de Smart que lo que va a hacer es lanzarnos el ruido rosa. 00:00:28
Una vez que tengo los dos dispositivos habilitados, doy a OK, le doy a función Transfer, esto es importante porque si no entraríamos únicamente a la función Spectrum y no veríamos las mediciones. 00:00:36
Aquí ya estamos, tenemos la respuesta al impulso, la respuesta de fase y la respuesta de magnitud. 00:00:54
Lo que tenemos que hacer para que nos funcione esta primera configuración es conectar a la tarjeta tal y como lo queremos utilizar. 00:01:00
La tarjeta tiene dos entradas frontales, dos entradas en la parte trasera y dos salidas. 00:01:10
Entonces lo que vamos a hacer es utilizar una de las dos salidas, vamos a conectar un TRS para que lo que saquemos de la tarjeta lo volvamos a introducir en ella en una de las dos entradas. 00:01:19
En este caso voy a utilizar la entrada 1. 00:01:32
Acto seguido esto lo que tenemos que configurar en la función de transferencia. 00:01:36
Para ello marco New TF, nueva función de transferencia, le pongo un nombre y elijo qué va a ser mi señal de referencia y qué mi señal de medición. 00:01:40
En este caso la señal de referencia que voy a utilizar va a ser la del propio generador, un generador interno de Smart que no va a salir fuera del dispositivo. 00:01:52
Y la señal que voy a utilizar para comparar, es decir, la señal de medición, va a ser la que voy a utilizar en la entrada 1. 00:01:59
Si la utilizáramos en la entrada 2, pues conectaría la entrada 2. 00:02:05
Le doy a OK, doy a OK nuevamente y ahora ya tengo mi función de transferencia creada. 00:02:07
¿Qué nos queda ahora? Configurar nuestra señal, el ruido rosa que vamos a utilizar. 00:02:15
Para ello, bueno, le marcamos Final Generation, por defecto suele estar correctamente, pero no está de más que le echemos un vistazo. 00:02:20
Aquí podríamos elegir el tipo de señal que queremos, un pitido o incluso un archivo si quisiéramos lanzar un tema musical, por ejemplo. 00:02:26
Vamos a utilizar ruido rosa y aquí muy importante, aparte de que el device sea la tarjeta AudioLink, eso tenemos que tenerlo en cuenta, tenemos que habilitar las dos salidas, es decir, todo lo que lancemos a la tarjeta va a salir por las dos salidas habilitadas para ello. 00:02:33
Si no, puede que la medición no nos resulte correcta. Damos OK y ya es cuestión de activarla. Damos a ON, activamos la función de transferencia y ahora mismo ya nos tendría que dar señal. 00:02:51
en este marcador de aquí podemos indicar diferentes opciones o bien esto es un poco tiene que ver con la frecuencia de muestreo para obtener los datos 00:03:06
por defecto lo dejaremos en 16 fifo y luego esto es el suavizado tanto de la curva de fase como de la curva de magnitud por defecto lo dejaremos en octavas 00:03:17
Ahora mismo lo que estamos comprobando es que no estamos recibiendo una señal correcta. Esto es porque las dos señales que me están llegando están llegando en diferente tiempo. Para poder medir siempre tenemos que hacer una corrección para que las dos señales estén en el mismo tiempo y poder compararlas, tanto la señal de referencia como la señal de medición. 00:03:28
Para ello lo que hacemos es introducir una especie de retardo virtual que va a corregir en este caso la latencia de la tarjeta. Le damos a Find, esperamos un poquito y nos va a decir que hay un delay de 30,95 milisegundos entre la llegada de la señal del generador y la llegada de la señal que hemos mandado al exterior de la tarjeta para volver a entrar. 00:03:49
Tiene una latencia esta tarjeta que tenemos que corregir dándole a insertar. 00:04:14
Y ahora mismo ya tendríamos la comparación de las dos señales. 00:04:20
Esta es la comparación de magnitud, vamos a ponerla que esté en el nivel 0, a ser posible, y esta es la respuesta de fase. 00:04:22
En este caso no está habiendo variación de fase en ninguno de los casos porque las dos señales están llegando a la vez 00:04:38
y es una señal eléctrica que no está filtrada como puede ser una señal acústica sometidas a más procesamiento. 00:04:44
También podemos darle a track o bien pulsando aquí y esa corrección que hemos hecho de 30,95 milisegundos 00:04:52
que corresponde a la latencia de la tarjeta te la hace automáticamente, es decir, siempre te va a colocar la respuesta de impulso en la misma posición. 00:04:59
Lo desmarcamos porque ahora lo que quiero meter es un cierto retardo sobre esa posición de equilibrio, un cierto retardo para que, en este caso, la señal de referencia y la de medición están llegando a la vez, porque hemos hecho esa corrección. 00:05:08
Pero si quisiéramos que una llegara antes que la otra, en este caso, fijaros, voy a darle a más, la curva va moviéndose de forma que, como la curva es ascendente, esto quiere decir, en este caso, que la señal de medición está llegando antes que la señal de referencia. 00:05:20

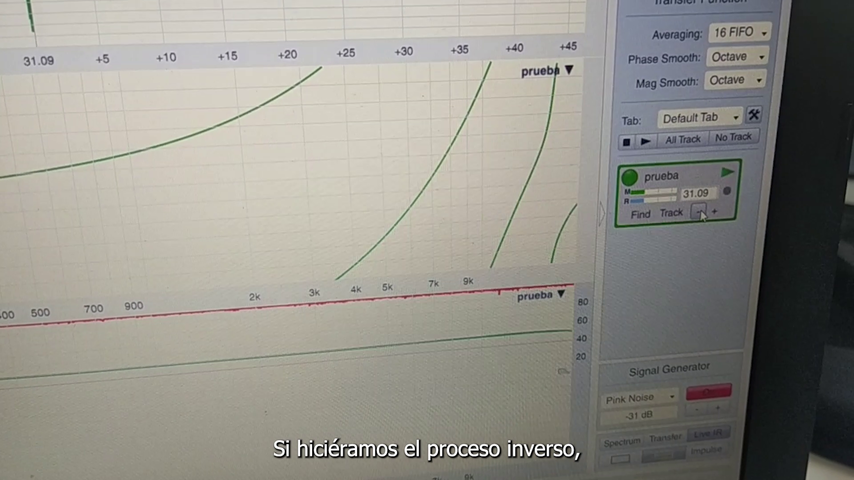

Si hiciéramos el proceso inverso, la curva, la pendiente va hacia abajo y la curva de la señal de medición estaría llegando después de la señal de referencia. 00:05:40
Lo podemos ver también en la respuesta de impulso cómo se va moviendo. 00:05:58
Esta sería un poco la forma de interpretar en esta medición sencilla que hemos realizado. 00:06:04
