Vatímetro direccional de radiofrecuencia, descripción básica - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 8 de septiembre de 2026 por Antonio M.

1 visualizaciones

Se describen las características básicas del vatímetro direccional BIRD43, disponible en algunas aulas de telecomunicaciones y en múltiples empresas de telecomunicaciones

Más información Transcripción

Descargar la transcripción

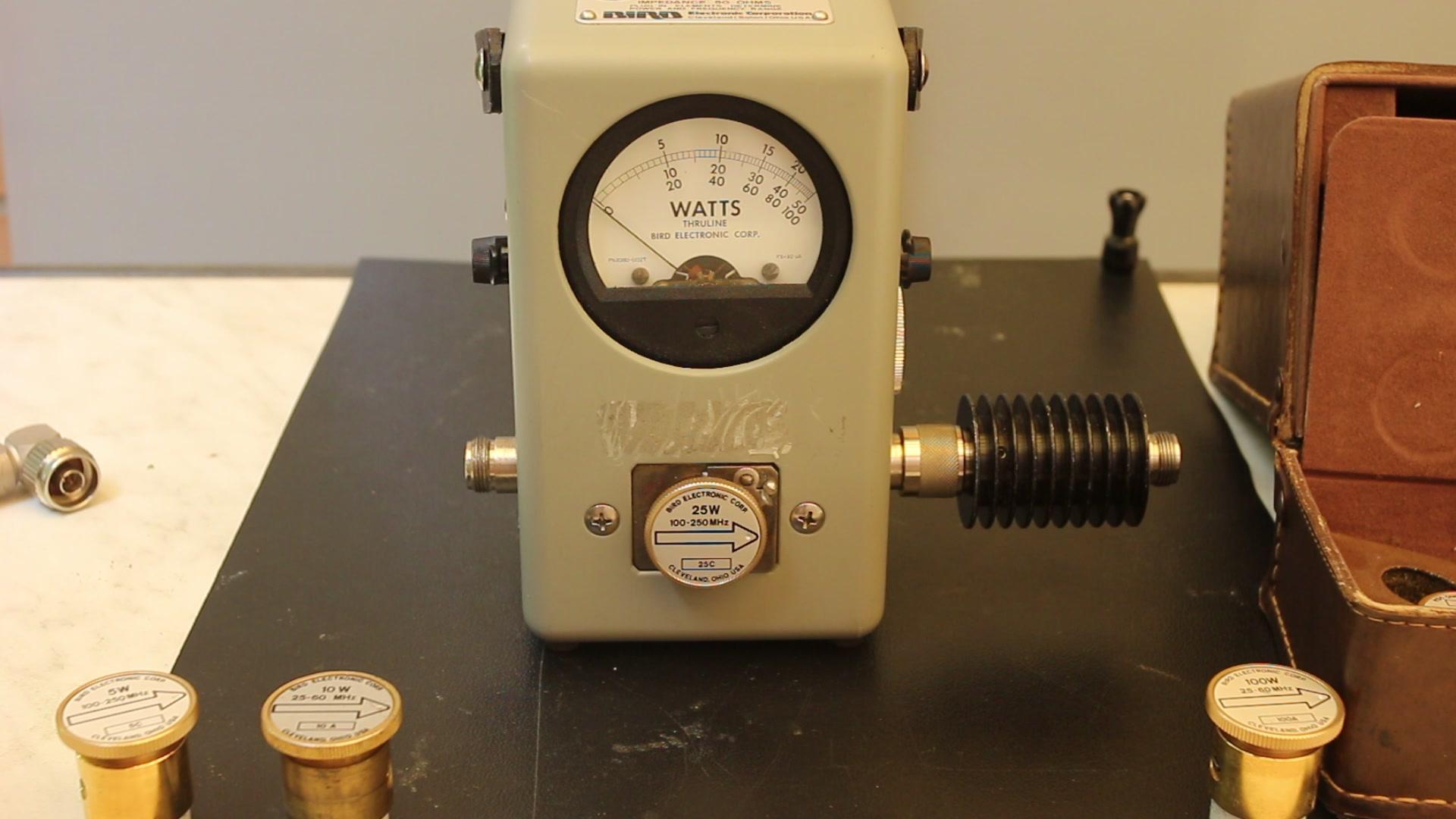

En este pequeño vídeo voy a tratar de mostrar cómo es el funcionamiento y configuración del 00:00:02
batímetro BIR43. Es un equipo de medida para medir potencia directa, potencia reflejada, 00:00:09
de equipos que tienen una potencia de transmisión de al menos 5 o 10 vatios. 5 o 10 vatios para que 00:00:16
en esta aguja que tenemos en el dial podamos determinar la medida de roe o relación de onda 00:00:27
estacionaria en el equipo el equipo lo que vamos a hacer para conectarlo normalmente es conectar 00:00:35
el equipo que voy a transmitir que lo voy a simular es este cable que viene de un equipo 00:00:43
de telecomunicaciones de una potencia de 5 o 10 20 vatios por ejemplo que es el caso que tengo aquí 00:00:49
Y a la salida, en vez de conectar una antena, he conectado una carga o atenuador para que me absorba toda la potencia reflejada. 00:00:57
Aquí hemos añadido un diodo de cristal que está precalibrado para unas frecuencias entre 10 y 250 MHz. 00:01:09
Y la potencia que me va a poder medir máxima es de 25 W. 00:01:21
25 vatios que aparecen en el dial que es fondo de escala 00:01:26
si trabajara con otras potencias podría tener este otro cristal de 10 vatios 00:01:31
este de 5, de 100 y los hay de más valores 00:01:38
depende de lo que necesitemos y si se fijan van a ver que cada uno de ellos está ajustado a una determinada frecuencia 00:01:43
eso significa que de cada una de estas frecuencias yo voy a tener cristales de 5, de 10, de 25, 50, 100 vatios 00:01:51
lo mismo que para cada una de las frecuencias que es un poco la finalidad de este tipo de medidor de potencia directa y potencia reflejada 00:02:00
para medir la potencia directa y potencia reflejada en este equipo solamente tengo que hacer una pequeña comprobación 00:02:11
y es conecto con el equipo de transmisión totalmente apagado 00:02:20
le conecto el cable que saldría hacia la antena al batímetro 00:02:26
y en la salida sería donde conectaríamos el otro extremo del equipo 00:02:31
yo voy a simularlo con este atenuador de radiofrecuencia 00:02:36
que va a ser el efecto de antena y línea de transmisión 00:02:41
bueno, pues cuando ya tengo esto montado 00:02:45
encendemos el equipo lo ponemos a transmitir potencia y en el momento en 00:02:48
el que pongamos a transmitir potencia si yo sé que voy a transmitir menos de 25 00:02:54
vatios inserto este cristal detector de 25 vatios y aquí la aguja se me de 00:02:58
marcar desplazaría a un determinado valor el valor que aparece en pantalla 00:03:04
como está apuntando hacia la antena sería la potencia directa si yo a 00:03:09
continuación hago este simple giro lo que estaría midiendo sería la potencia que llega a la antena 00:03:15
y es reflejada por ella de acuerdo entonces si yo es transmitida 25 vatios y la aguja se 00:03:22
me desplaza a 1 o 2 vatios ese 1 2 3 o los vatios que sean serían la potencia reflejada con esos 00:03:29
valores ya escritos o anotados en algún sitio yo tendría ya la relación de onda 00:03:38
estacionaria tendríamos que acudir al abaco que tiene el fabricante VIR en el 00:03:46
que me aparece la relación entre potencia directa potencia reflejada unas 00:03:51
líneas que me indican la ROE y ahí tendría ya la relación de onda 00:03:56
estacionaria que tengo en ese equipo 00:04:00
