Se muestra el proceso de medición de la Relación de Onda Estacionaria (ROE) utilizando un equipo de medida profesional

Más información Transcripción

Descargar la transcripción

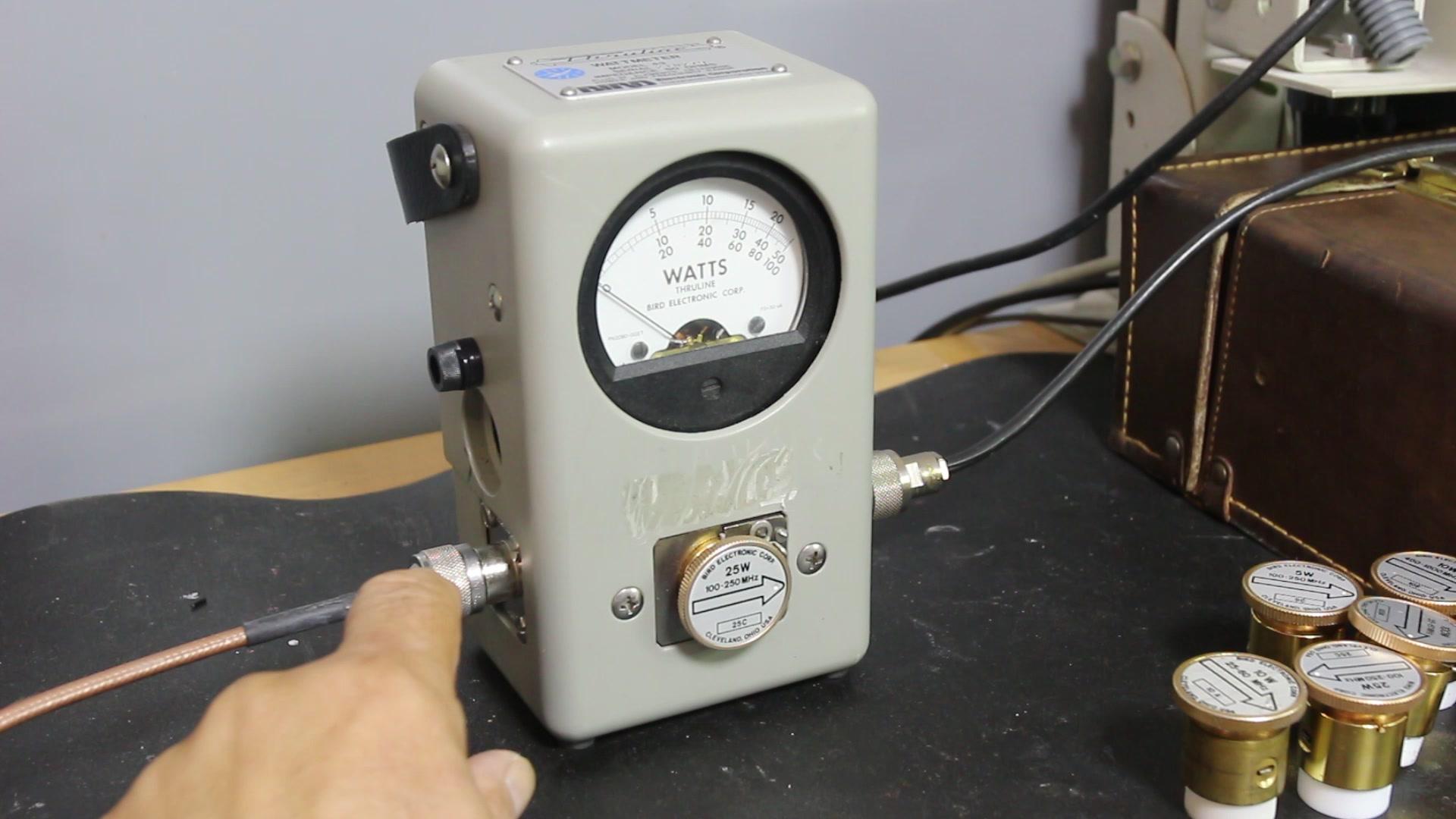

Buenos días, en el presente vídeo voy a mostrarles el principio de funcionamiento del batímetro 00:00:01
direccional BIR43, que era uno de los equipos más utilizados en los últimos 20-30 años 00:00:07
para hacer las comprobaciones de potencia directa y potencia reflejada y que es de una 00:00:14
calidad bastante buena. Aunque tengamos un dial totalmente analógico y lo que actualmente 00:00:20
se lleva son diales digitales. Este es un equipo muy robusto y que es fácil de transportar, 00:00:26
no necesita ser alimentado para su funcionamiento, como sería un equipo digital que si se nos 00:00:33
agota la pila no podríamos utilizarlo. Y este simplemente necesitamos tener el cable 00:00:39
a través del cual le llega la señal de radio y en este otro extremo el cable de transmisión 00:00:44
hacia la antena o la antena que quisiéramos ponerle y comprobar o una carga perfecta de 00:00:51
50 ohmios si lo que queremos comprobar es el cable de transmisión que tenemos instalado 00:00:58
de acuerdo entonces a la hora de realizar las medidas vamos a encontrarnos una serie de diodos 00:01:04
detectores que son estos módulos que son intercambiables y que los voy a tener de 00:01:12
distinta potencia y de distinta frecuencia. Los tengo de 5, de 10, de 25, este es de 100 00:01:17
y este es de 10. Los tenemos de diferentes frecuencias. Este, por ejemplo, de 10 vatios 00:01:29
sería el que utilizaríamos para una estación base GSM o 4G, cuya frecuencia máxima es 00:01:37
hasta 1000 MHz y en el mejor de los casos los transmisores llegan a alcanzar una potencia 00:01:43
de 10 W. Al pasar a través del combinador de antena esa potencia baja y podría quedarse 00:01:49
en torno a unos 10 W. Este otro diodo detector es de 5 W de 100 a 250 MHz, este es de 10 00:01:55
vatios de 25 a 60, este de 100 a 250, 25 vatios y este de 25 a 60, 100 vatios en la misma 00:02:05
banda que tenemos este otro de aquí. ¿De acuerdo? Entonces, ¿qué cristales son los 00:02:14
que vamos a utilizar? Por ejemplo, si vamos a hacer la prueba de una emisora de FM, cogeríamos 00:02:19
el cristal que tiene una mayor potencia de los que tengo aquí. Este es de 25 vatios 00:02:27
Y una emisora, por ejemplo, la que tenemos en el instituto, tiene una potencia máxima de 15 vatios. 00:02:34
Entonces, con este cristal detector insertado, podríamos hacer la comprobación de su nivel. 00:02:39
Simplemente insertamos el cristal, bloqueamos y ya tenemos nuestro diodo detector montado para hacer la comprobación de la potencia de emisión. 00:02:46
¿Qué pasos son los que tenemos que seguir? 00:02:57
En primer lugar, antes de meter el batímetro direccional entre el cable de transmisión y la antena, debemos apagar el transmisor para evitar que la potencia que tenemos que transmitir, si cortamos el cable hacia la antena, podemos tener una relación de onda estacional demasiado elevada y estropear el equipo. 00:02:59
Entonces, lo primero que hacemos es intercalamos el batímetro entre medias de nuestros equipos, cable hacia antena, conector hacia la antena y a continuación encenderíamos el transmisor. 00:03:21
El transmisor, imaginemos que empieza a transmitir y la aguja se nos va, como el diodo detector es en la escala de 25, se nos va a esta rayita donde pone 20, 40, 80. 00:03:35
Aquí al fondo estaría el 25 que se corresponde con la escala de este diodo detector. 00:03:49
Medimos aquí la potencia reflejada que nos sale, por ejemplo, 20 vatios de potencia de emisión o 15 si es la emisora de FM que tenemos en el instituto. 00:03:55
entonces medimos la potencia y para comprobar la potencia reflejada 00:04:04
lo único que tenemos que hacer es girar el sentido contrario el diodo detector 00:04:09
ahora el diodo detector lo que va a medirnos es de la potencia que se transmite hacia la antena 00:04:15
cuánto es lo que vuelve hacia mi equipo 00:04:22
y que si es un valor elevado puede estropearme el transistor de potencia de la emisora 00:04:26
Entonces imaginemos que nos sale 20 vatios de potencia de emisión y 1 vatio y medio o 2 vatios la potencia de reflexión y con esos dos valores de 20 y 2 voy al abaco que me facilita vir en su manual de usuario de este equipo 00:04:33
y puedo comprobar ahí, mirando en el eje horizontal potencia de emisión, en el eje vertical potencia reflejada, 00:04:55
cuál es la ROE por medio de unas rayitas que están tabuladas y me indican el valor de la ROE que tengo que tener en la antena. 00:05:06
Importante recordar con este tipo de equipos que a veces lo que tendemos a pensar es 00:05:16
vamos a tratar de conseguir la mejor ROE posible y para calcular la ROE tenemos que tener en cuenta 00:05:23
que me va a influir el cable de transmisión y me va a influir la antena que yo utilice. 00:05:31
Esta antena que tengo es de la banda de 1880-1900 en la banda DEC, imaginemos que esto fuera en la banda DEC 00:05:38
Y al hacer la relación entre potencia directa y potencia reflejada, me sale que la relación de onda estacionaria es 1,5. 00:05:46
En principio nos puede parecer un valor elevado, pero va a depender que sea elevado o no del ROE que me garantice el fabricante de la antena. 00:05:56
Si el fabricante de la antena me dice que la antena tiene un ROE en toda la banda de 1,5, no puedo expirar milagros. 00:06:06
la antena con todo el medio de transmisión tendrá al menos 1,5 de relación de onda estacionaria. 00:06:15
¿De acuerdo? Eso siempre tenerlo en cuenta. 00:06:24
Si en un momento determinado queremos probar lo que es la línea de transmisión 00:06:26
y no tenemos aún instalada la antena, porque hemos puesto el cable, 00:06:31
no sabemos qué tal se nos ha quedado la instalación, 00:06:36
lo que haríamos sería, en primer lugar, apagar el transmisor. 00:06:39
Vamos a desconectar este extremo y vamos a cambiar lo que es el conector de la supuesta antena por una carga de 50 ohmios, perfecta, de un fabricante de reconocido prestigio como puede ser Radial, Hoover & Schooner, Rosenberger o cualquier otro fabricante que conozcáis de prestigio y repetir las medidas. 00:06:43
Pongo el transmisor a emitir, mido la potencia directa y la potencia reflejada, al tener una carga de 50 ohmios perfecta, debería de salirme prácticamente cero. 00:07:13
¿De acuerdo? Esto me estaría indicando que mi cable y todo hasta aquí está bien. 00:07:24
¿El cable tiene algún defecto? Eso ya es un poco más difícil de comprobar. 00:07:28
Espero que el vídeo os haya servido de pequeña ilustración del uso de este equipo. 00:07:34
