Medida de ROE con un acoplador direccional en la banda de microondas - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 16 de septiembre de 2026 por Antonio M.

8 visualizaciones

Se muestra el procedimiento para realizar la media de la Relación de Onda Estacionaria o ROE utilizando un acoplador direccional, en la banda de microondas (2 Ghz hasta 8,6 Ghz en este caso)

Descargar la transcripción

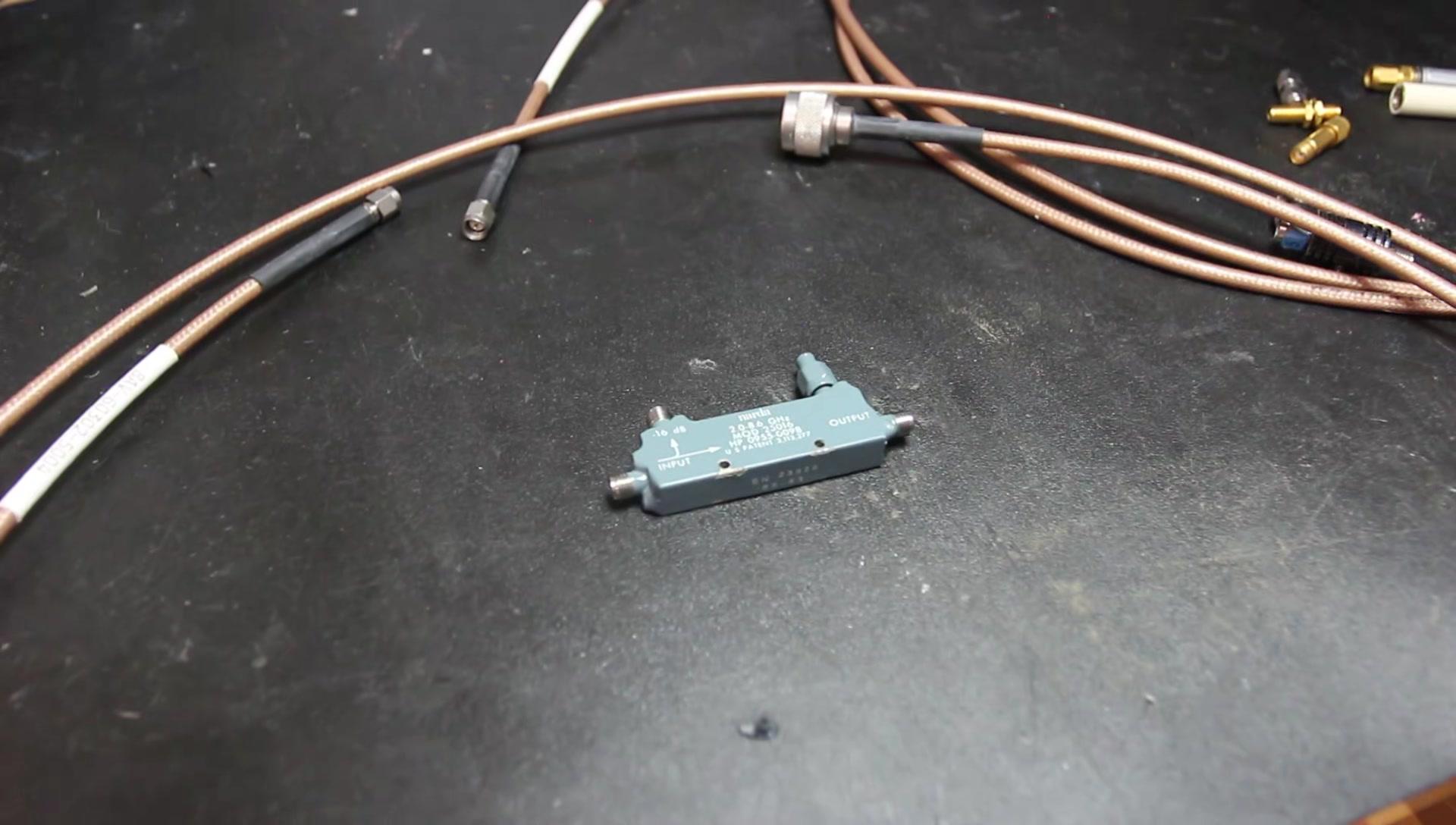

Buenas tardes. Vamos a ver en este vídeo cómo es el principio de funcionamiento y el uso de un acoplador direccional como es este que tenemos aquí, 00:00:01
que está ajustado a la banda entre 2 y 8,6 GHz y que tiene un grado de acoplamiento de 16 dB entre la entrada y este punto que tengo aquí arriba. 00:00:11
en el otro extremo tenemos la salida del acoplador direccional 00:00:28
y es ahí donde normalmente vamos a hacer la conexión de la antena o el cable hacia la antena de nuestro equipo 00:00:33
bueno, vamos a ver ahora como sería el proceso de intercalar 00:00:42
este acoplador direccional que se suele utilizar cuando las potencias de transmisión son inferiores a medio vatio 00:00:48
es decir, unos 27 dBm de potencia de transmisión 00:00:57
y para ello lo que hacemos es, teniendo apagado el equipo de transmisión de microondas 00:01:01
procedemos a conectarle en este punto el conector de lo que sería la señal que iría hacia la antena. 00:01:07
De esta manera ya tendríamos ahí ajustado nuestro equipo. 00:01:17
Ahora a continuación le vamos a conectar la antena. 00:01:21
Como dispongo de una antena de un equipo DEC que trabajaba entre las bandas de 1880-1900 MHz, este 2 a 8,6 es aproximado, yo podría hacer la medida del arroyo de esta antena. 00:01:25
Basta simplemente roscarla en este otro extremo y ya tendría mi sistema de transmisión cabeleado. 00:01:40
¿Qué es lo que me queda por hacer? 00:01:50
Insertar aquí un equipo de medida 00:01:53
Normalmente es un volómetro o batímetro de radiofrecuencia 00:01:56
Tipo HP437 y una sonda volométrica del tipo HP8481 00:02:00
Es un equipo bastante caro y que en un instituto no se puede encontrar 00:02:08
Pero vamos a simularlo y vamos a pensar que este conector fuera nuestro equipo de medida 00:02:11
Lo insertaríamos aquí, lo roscaríamos, como es un conector SMA y el batímetro en cuestión tiene una sonda con conector N, tendríamos que intercalar un adaptador de SMA a N hembra para poder meter la sonda polométrica HP8481. 00:02:17
En nuestro caso la vamos a dejar así, ¿de acuerdo? 00:02:37
Entonces, de esta manera ya tendría conectado mi cable de transmisión, la antena que quiero probar y aquí, en lugar de esto, tendríamos nuestra sonda volumétrica para hacer las medidas. 00:02:40
Ya digo que no tengo la sonda, utilizamos este cable para simular la sonda HP 8481 que en cualquier página web de Hewlett Packard la pueden localizar. 00:02:52
a partir de ese momento ya puedo encender el equipo transmisor 00:03:03
ese equipo de transmisor va a enviar la señal, va a llegar a la antena 00:03:08
y yo voy a poder medir la parte de la potencia que estoy transmitiendo en este punto 00:03:12
y lo que voy a medir es 16 decibelios por debajo del valor de transmisión 00:03:18
no me importa exactamente conocer el valor de la potencia de transmisión en estos momentos 00:03:24
simplemente voy a medir la potencia en la sonda volumétrica 00:03:29
que me puede salir, por ejemplo, una potencia directa de 0 dBm 00:03:34
ese valor lo anoto y a continuación apago el transmisor 00:03:39
una vez apagado el transmisor procedo a darle la vuelta al acoplador direccional 00:03:45
lo que antes era la entrada va a pasar a la salida 00:03:51
y lo que era la salida va a pasar a ser la entrada 00:03:55
Entonces le doy la vuelta, lo coloco aquí así, a ver si consigo roscarlo bien, y ya tendría mi sistema montado. 00:03:59
¿Qué es lo que voy a poder medir ahora? 00:04:22
Fíjense que ahora la potencia de transmisión sale por el mismo sitio, llega al acoplador direccional, la antena recibe la señal, 00:04:24
y lo que está desacoplado, la relación de onda estacionaria, la potencia que se refleja 00:04:32
la voy a medir en este punto que sería donde yo habría insertado mi sonda volumétrica 00:04:37
por ejemplo la HP 8481 00:04:44
con un adaptador de SMA macho a N hembra 00:04:46
para poder roscar la sonda que tiene un conector del tipo N macho 00:04:51
Si al hacer la medición tengo por ejemplo un nivel de menos 14 dBm ya puedo calcular directamente la relación de onda estacionaria porque hay unas tablas que me permiten conociendo la potencia directa y la potencia reflejada saber la ROE que tiene este equipo. 00:04:55
Entonces 14 dBm si no recuerdo mal en la tabla en la que aparecen los valores de ROE equivale aproximadamente a una ROE de 1,5. 00:05:15
Esa ROE de 1,5 es un valor bastante habitual en la mayor parte de las antenas con las que vamos a trabajar. 00:05:25
Vuelvo a recordar, como en algún otro vídeo he puesto, que normalmente la ROE del sistema va a ser siempre igual o superior al que tenga la antena. 00:05:33
Es decir, si mi antena tiene una ROE de 1,6, el cable coaxial y la antena va a tener al menos una ROE de 1,6. 00:05:45
Espero que este vídeo les sea de utilidad 00:05:55
