Se muestra el proceso de medida de la ROE con un vatímetro profesional conectado a un walkie-talkie (o una emisora)

Más información Transcripción

Descargar la transcripción

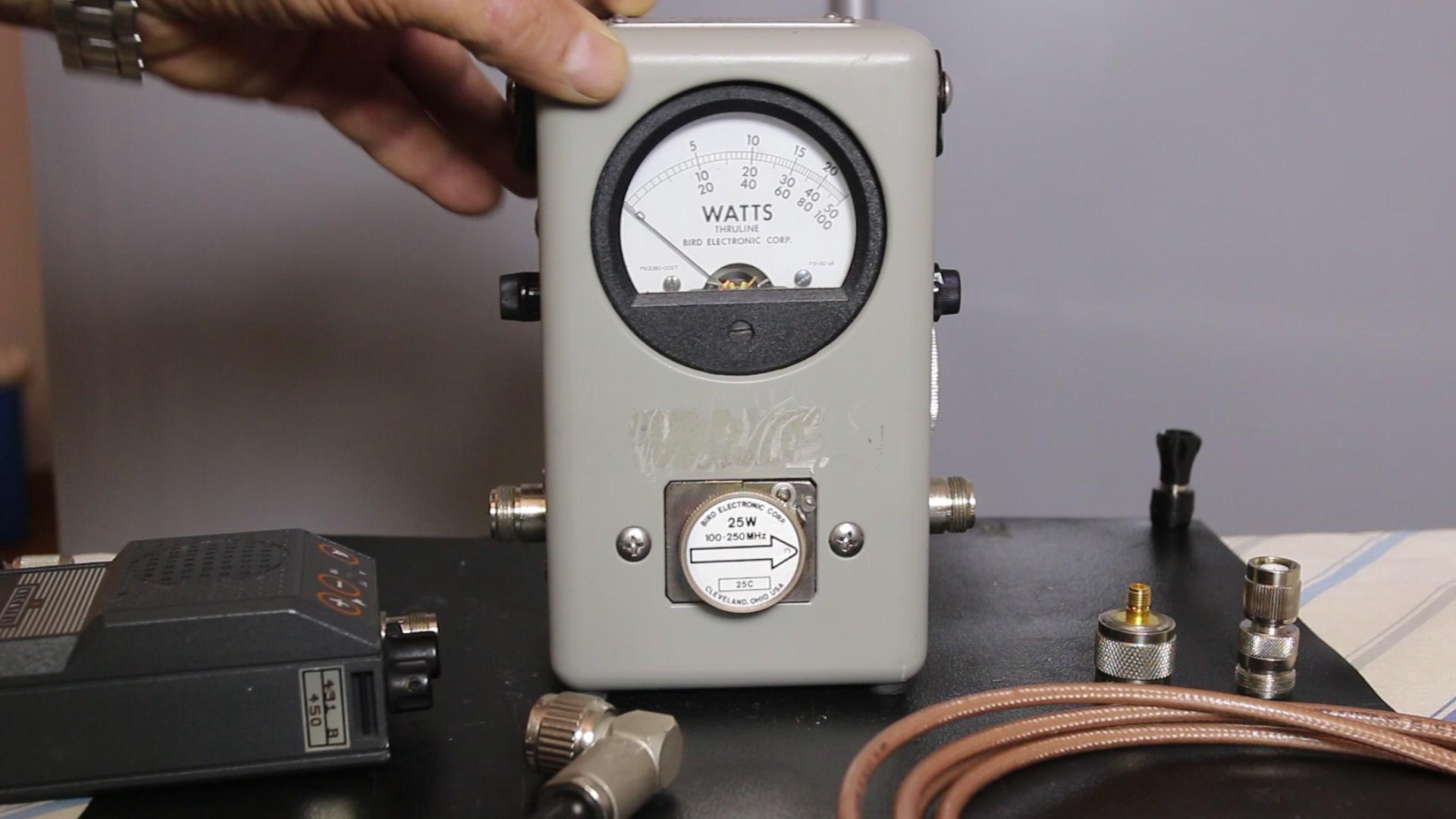

Vamos a realizar el montaje de nuestro batímetro direccionar VIR43 00:00:01

con una sonda de 25 vatios que vamos a acoplar a un pequeño walkie-talkie 00:00:08

y que vamos a poner en el otro extremo la antena. 00:00:16

La antena, imaginaros en condiciones normales que va con su cable y en nuestro extremo tendríamos la antena. 00:00:21

La antena en cuestión es una antena de 1,8 GHz, pero como la antena normal sería muy grande, no la puedo poner en este vídeo. 00:00:28

Voy a utilizar esta otra, que de poner el equipo en transmisión me daría una ROE muy elevada. 00:00:39

Entonces, si yo tuviera mi cable de transmisión y se fuera mi antena, conectaría el batímetro con su medio de transmisión, 00:00:46

el cable coaxial de RG142 y mi antena que estaría en lo alto del edificio o en el equipo de telecomunicaciones que tuviera. 00:00:54

Por otro lado tengo mi batímetro donde voy a hacer la transmisión y voy a roscar el conector N macho a la salida de mi batímetro direccional. 00:01:06

Para enchufar este cable a la emisora, al walkie talkie, necesito un adaptador entre series tipo TNC macho a N hembra. 00:01:21

El N hembra lo vamos a roscar a nuestro cable de transmisión. 00:01:37

una vez que ya tuviéramos este montaje hecho 00:01:43

ya procedería a emitir desde la emisora 00:01:53

y empezaríamos lo que serían las mediciones de potencia 00:01:58

con el cristal detector de la misma banda de frecuencias que tengo la emisora 00:02:01

es de la banda de 150 MHz 00:02:08

este cristal es de 100 a 250 MHz 00:02:10

y la potencia que me va a medir es 25 W 00:02:13

cuando esta emisora de radio 00:02:17

walkie talkie me va a dar en el mejor de los casos 4 vatios 00:02:19

me cubre perfectamente la banda de frecuencias y la potencia 00:02:23

si pudiera utilizar algún otro cristal detector de menos potencia lo utilizaría 00:02:28

el más parecido que tengo es este que es de la misma banda 00:02:35

anda muy al límite de 5 vatios pero bueno vamos a cambiarlo 00:02:42

por mi diodo detector de 5W 00:02:46

lo insertaríamos aquí 00:02:51

bloquearíamos 00:02:52

y ya tendríamos nuestro equipo 00:02:55

pulsaría el PTT 00:02:58

el botón de encender 00:03:00

de pus-tutol para emisión 00:03:01

y me marcaría una potencia 00:03:06

os he comentado que el equipo transmite hasta 4W 00:03:08

entonces pasaría a la escala de 40 00:03:11

cristal de 5 vatios 00:03:14

escala de 50 00:03:17

quitamos un 0 o lo añadimos 00:03:19

alguno según el diodo detector 00:03:21

recordarlo 00:03:23

entonces si te admito 4 vatios me marcaría 00:03:24

la aguja este valor 00:03:27

ahora cuando yo diera la vuelta 00:03:28

al diodo detector 00:03:31

lo que me diría sería la potencia reflejada 00:03:32

y esa aguja se me podría desplazar 00:03:35

si la antena 00:03:37

fuera la correcta a un valor 00:03:39

de 0,1 o 0,2 vatios 00:03:41

de potencia reflejada 00:03:43

Con ese valor de potencia reflejada y la potencia directa iría a los sábacos que me facilita el fabricante Vir de su equipo de medida y me aparecería en un eje vertical la potencia reflejada, en el eje horizontal la potencia directa y donde se crucen la potencia reflejada con la potencia directa tendría la ROE de este equipo. 00:03:44

siempre es importante recordar que la ROE de 1 es muy difícil conseguirla 00:04:10

normalmente los valores de ROE van a estar entre 1,2, 1,3, 1,4, 1,5 00:04:17

y algo que no debemos nunca de olvidar 00:04:25

la ROE de mi sistema, es decir, mi equipo de transmisión, mi cable y mi antena 00:04:28

esa roe va a ser siempre igual o superior a la roe que tiene la 00:04:35

antena si la roe de la antena con la que estoy trabajando es de 1.5 todo 00:04:41

este conjunto tendrá de 1.5, 1.6, 1.7 de roe nunca te va a tener una roe menor que 00:04:47

la que tiene la antena importante recordarlo 00:04:57
