Se muestra el proceso de verificación de una fuente de alimentación DC/DC profesional, con los pasos para su comprobación sin riesgos
Vamos a ver ahora el proceso de ajuste-reparación de una fuente de alimentación conmutada de tensión continua-continua
00:00:00
de las típicas que nos vamos a encontrar en los sistemas de telecomunicación.
00:00:11

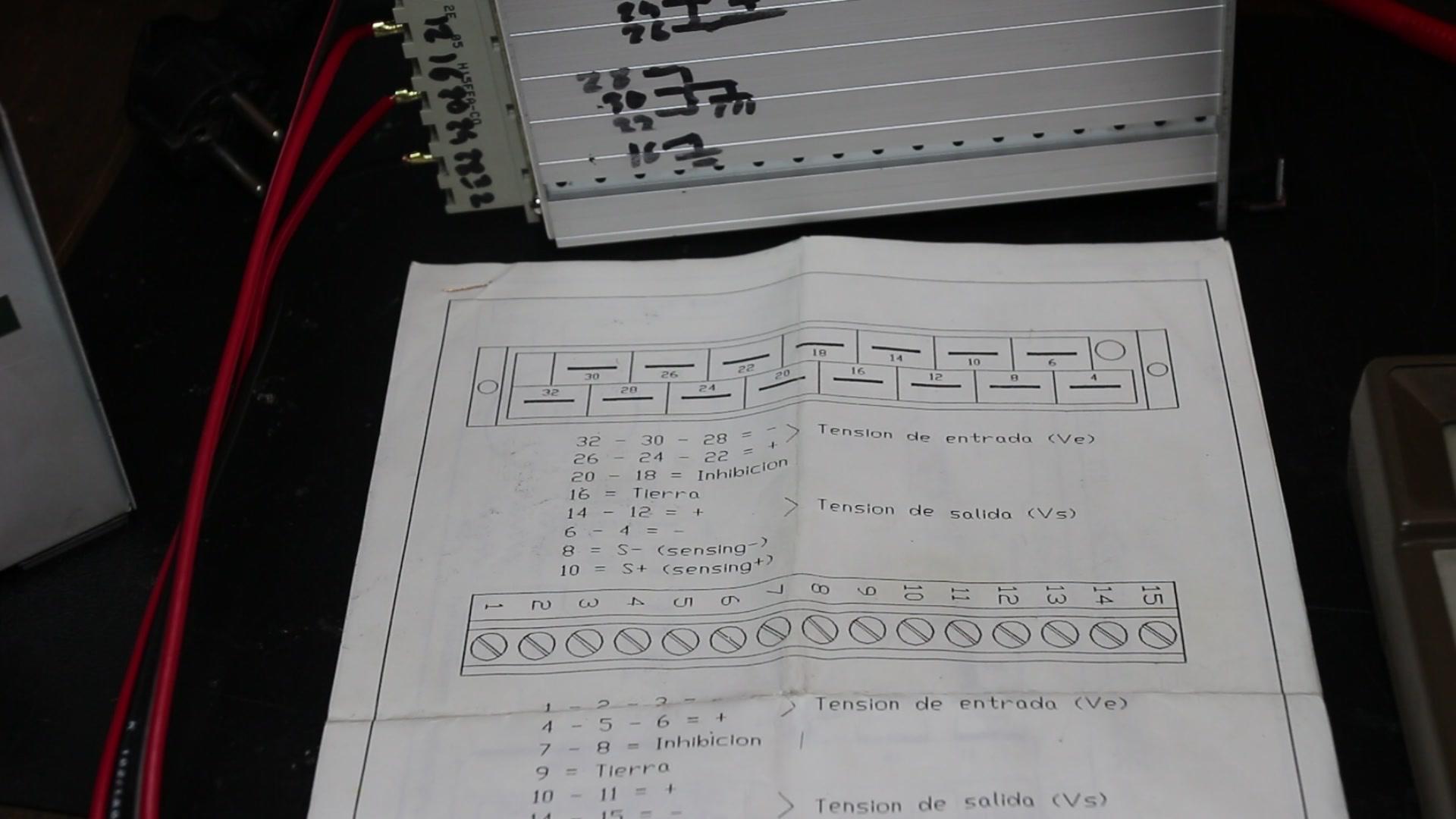

Esta es la hoja facilitada por el fabricante en el que podemos ver el pin-out, el patillaje de los terminales que vamos a utilizar.
00:00:16
este es el conector que es un formato DIN 41612
00:00:25
que es un conector típico utilizado en los sistemas de telecomunicaciones
00:00:33
aquí tenemos el conector trasero
00:00:37
también el formato DIN 41612 especial con conectores de alimentación
00:00:40
y el tener la información del cableado de este conector
00:00:45
Nos va a ayudar a que con un taller de reparaciones básico que tenga una fuente de alimentación, un multímetro y un osciloscopio
00:00:51
Podamos reparar cualquier equipo electrónico
00:01:00
Concretamente serían fuentes de alimentación
00:01:03
Como disponemos del conector de alimentación lo vamos a cablear
00:01:06
Los terminales 30 y 22
00:01:11
30 y 22 que los he elegido para tener una cierta separación entre los terminales
00:01:13
Van a ser los de tensión negativa de entrada, el 30 es el negativo, el 22 el positivo,
00:01:19
y estos son los terminales de la tensión de salida que vamos a medir.
00:01:27
Lo que es el módulo de alimentación tiene esta apariencia externa.
00:01:32
Tengo unos indicadores de tensión de salida, un ajuste, sobrecarga, fusible,
00:01:38
Y nosotros lo que vamos a hacer es conectar el conector de alimentación en la parte trasera, si no recuerdo mal, es así, ¿vale?
00:01:43
Lo vamos a dejar aquí preparado y vamos a tener aquí disponible nuestra fuente de alimentación a ajustar, el multímetro y una fuente de alimentación que vamos a utilizar de referencia.
00:01:53
Le vamos a aplicar a nuestra fuente de alimentación una alimentación externa de 24 voltios.
00:02:09
Enciendo la fuente de alimentación conmutada y podemos observar como la tensión de salida de la fuente es de 12 voltios.
00:02:19
Esto me estaría indicando que este convertidor, que supuestamente me ha llegado averiado a mi taller porque estaba mal,
00:02:29
puede haber ocurrido que los cables que le hemos puesto en la parte trasera
00:02:35
no estuvieran correctamente cableados
00:02:40
o que la tensión de entrada fuera distinta a la que tiene que tener
00:02:42
necesita al menos 18 voltios de tensión de entrada
00:02:46
si le aplicamos menos tensión de entrada
00:02:50
la fuente de alimentación no va a funcionar
00:02:52
entonces le voy a bajar la tensión de alimentación a unos 18 voltios
00:02:56
y podemos observar como aparece una pequeña indicación de alarma
00:03:00
Cuando la tensión ya baja bastante el sistema ya deja de funcionar
00:03:04
Aunque aparentemente no tiene ningún LED en la práctica no está funcionando
00:03:10
Si subo la tensión podemos comprobar como la tensión de salida aumenta igualmente
00:03:14
Ahora estoy aplicando una tensión de entrada de aproximadamente 17 voltios y tengo 6,3
00:03:20
Si aumento la tensión hasta aproximadamente, a ver que tensión tengo
00:03:28
Con unos 21 voltios aproximadamente ya me empieza a funcionar mi sistema
00:03:35
Y si lo subo a 24, que es la tensión para la que se ha ajustado en fábrica
00:03:45
Se me queda estabilizado en una tensión de 12,8 voltios
00:03:49
Esta tensión la voy a tener aquí disponible y si necesito hacer un pequeño ajuste tengo un potenciómetro para ajustar esa tensión de salida
00:03:57
No lo voy a tocar porque lo voy a dejar tal cual vino ajustado de fábrica en su momento
00:04:06
Este módulo es muy habitual en los sistemas de telecomunicaciones
00:04:10
Y a veces en vez de haber un solo módulo nos vamos a encontrar dos o tres módulos, uno a continuación de otro
00:04:15
Que nos van a servir para alimentar el sistema de telecomunicaciones
00:04:23
cada uno de estos módulos me puede proporcionar por ejemplo 50 vatios
00:04:26
vamos a ponerlo de ejemplo, no es el caso
00:04:32
y si tengo un módulo de 50, otro de 50 y otro de 50
00:04:34
la potencia total es la suma de las potencias
00:04:38
¿qué es lo que no me varía?
00:04:42
no me varía la tensión de salida porque este equipo está ajustado a 12 voltios
00:04:44
lo que me va a aumentar es la corriente
00:04:48
si este módulo me da 3 amperios, el de aquí otros 3 y el de aquí otros 3
00:04:51
En total tendré una potencia de salida de 12 por 9 amperios, que son unos 118 vatios de potencia, simplemente por añadir un módulo.
00:04:56
¿Qué ventajas tiene este sistema modular de alimentación en un equipo de telecomunicaciones?
00:05:10
Que si en un momento determinado tengo que quitar un módulo que se me ha averiado, le aflojo los tornillos en los que está fijado en el rack de 19 pulgadas,
00:05:16
desconecto únicamente el módulo averiado y los que tuviera a ambos lados seguirían trabajando.
00:05:26
Debería de tener cuidado de hacer ese proceso de una manera rápida para no interrumpir el servicio.
00:05:34
Cuando ya haya quitado el módulo, inserto el otro módulo nuevo en su posición
00:05:39
y como están preparados estos módulos para hot insertion, inserción en caliente,
00:05:44
no debería de haber ningún tipo de problema de funcionamiento en los sistemas.
00:05:52
Esa es un poco la manera en la que estos equipos van a funcionar y nos lo vamos a encontrar en los equipos de telecomunicación.
00:05:56
Espero que por lo menos os haya quedado medio claro cómo es el proceso para hacer la puesta a punto o prueba de los equipos
00:06:03
antes de llevarlos al taller a reparar.
00:06:13
Primero nos aseguramos que el cableado que se ha hecho es el correcto,
00:06:17
porque si uno de estos cables lo pongo en una posición que no es la salida de tensión,
00:06:20
desaparecería en vez de estar encendido estaría apagado si una vez comprobado que la alimentación
00:06:26
sus terminales están en su sitio sigue sin funcionar ya tocaría extraer el módulo de su
00:06:33
carril y comprobar internamente cada uno de los puntos de la fuente en el caso de esta fuente el
00:06:39
fabricante me ha dado el esquema de ajuste por si tuviera necesidad de hacer algún tipo de
00:06:47
comprobación. Aquí tenéis el esquema. Tengo aquí el patillaje de entrada 22, 24 y 26, que son estos
00:06:54
terminales. 28, 30 y 32 la masa de la entrada. Un transformador de un sistema de fuente conmutada,
00:07:03
el típico circuito integrado 35-26 para generar la conmutación. Transformador, doble rectificación,
00:07:13
tengo un doble diodo en el secundario
00:07:21
tengo una bobina de choque para que los 80 a 120 kHz no vayan a la salida
00:07:24
y aquí tengo los condensadores de filtrado
00:07:32
y la salida entre las patillas 10-12
00:07:35
y entre las patillas 4 y 6 que es lo que habíamos visto en el conector de entrada
00:07:38
espero que os haya servido para recordar un poco lo que os puedo preguntar para el examen
