Grabación de memorias - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 31 de enero de 2026 por Antonio M.

10 visualizaciones

Se muestra el proceso básico de grabación de memorias eprom, similar al que se realiza con los modernos grabadores de memorias miniaturizados

Más información Transcripción

Descargar la transcripción

Bueno, hoy voy a mostrar el grabador de memorias EEPROM 00:00:00
que las EEPROM eran un tipo de memorias que se utilizaban en muchísimos equipos electrónicos 00:00:04
antiguos, aunque después de muchísimos años, más de 30 o 40 años que se utilizaban 00:00:09
no las vamos a poder encontrar todavía en los sistemas electrónicos 00:00:15
Entonces, una memoria EEPROM es una memoria que tiene una ventana 00:00:20
en la que mediante luz ultravioleta podemos proceder al borrado de su contenido. 00:00:25
Estas memorias, dependiendo de su capacidad, van a tener un tamaño mayor o menor 00:00:31
por el número de bits de direcciones que vamos a tener que necesitar para reprogramarlo. 00:00:36
Esta es de 512K por ejemplo y esta es de 32K y el número de pines se corresponde con esa diferencia. 00:00:42
Era el formato antiguo que nos íbamos a encontrar conforme fue avanzando la electrónica 00:00:50
disminuyeron los tamaños de los dispositivos 00:00:55
pasamos a encontrarnos memorias EPROM de este tamaño 00:00:58
que ya no tenían ventanita y pasaron a ser del tipo 28C o 28F 00:01:03
que es otro tipo de memoria que nos podemos encontrar 00:01:10
que eran E cuadrado PROM 00:01:13
y la siguiente evolución o paso fue las memorias FLASHROM 00:01:15
que son cualquiera de estos tres formatos que tenemos aquí 00:01:20
Este era para soldar la memoria en placa sin tecnología SMD, pero cuando surgió la tecnología SMD nos podemos encontrar las memorias con este formato y actualmente el formato mayoritario es este. 00:01:23
Este dispositivo concretamente no es una memoria, pero el encasulado SMD sí que me vale perfectamente para mostrarlo. 00:01:39

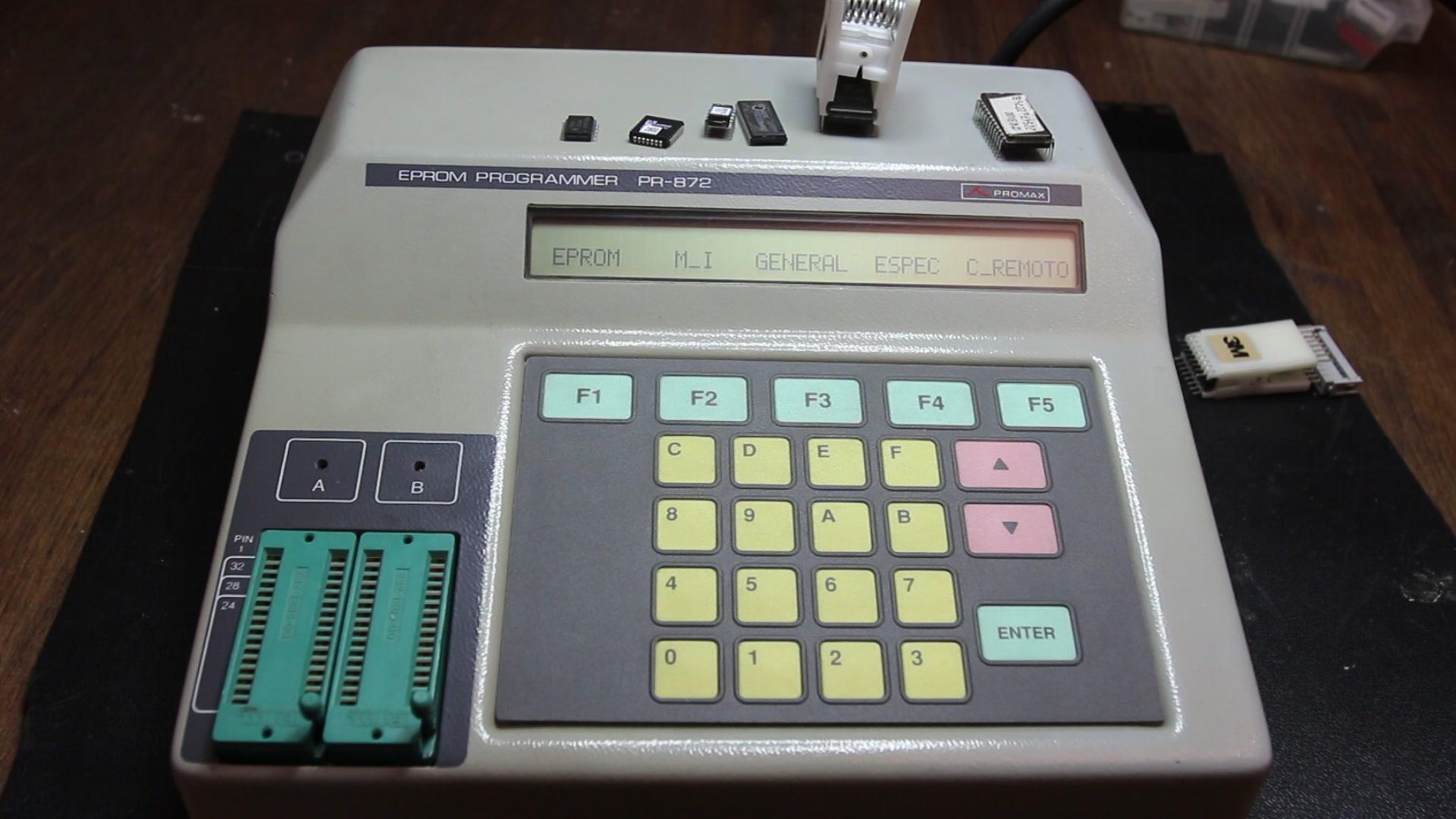

Bueno, vamos a ver ahora el equipo de programación. 00:01:46
El equipo de programación es este dispositivo que nada más encenderlo nos pregunta el tipo de dispositivo que vamos a querer leer 00:01:49
para luego hacer una copia de esa memoria, que para eso es, para lo que vale este equipo de programación o copia de contenidos. 00:01:57
Lo primero que elegimos es el tipo de memoria. 00:02:07
Vamos a elegir el tipo de memoria Intel. 00:02:11
podemos elegir otros fabricantes pero el tipo de memoria que tengo yo aquí concretamente es una 00:02:13
memoria de intel 2732 a entonces elijo el tipo del fabricante a continuación me aparece el tipo 00:02:20
de memoria que vamos a poder utilizar 2732 a elijo este modelo porque cada fabricante a la 00:02:29
hora de grabar su memoria se utilizaba distinto tipo distintas tensiones de grabación estas 00:02:36
concretamente requerían una tensión de grabación de 21 voltios. Si yo elegía a la hora de copiar 00:02:42
una memoria, iba a poner una memoria que fuera SGS Thompson 2732, que en vez de 21 voltios requería 00:02:48
12 voltios, lo que iba a ocurrir es que esa memoria la iba a destruir. Por eso los fabricantes de 00:02:56
equipos de programación te eligen los distintos modelos para seleccionar la tensión de grabación 00:03:03
y el algoritmo de grabación. Bueno, yo lo que voy a hacer en primer lugar es colocar la memoria EEPROM 00:03:09
en el zócalo. Empiezo siempre por los pines de abajo a arriba. Bloqueo el zócalo de inserción 00:03:15
fuerza cero, dejo la memoria insertada y como ya he elegido este tipo de memoria, le doy a la opción 00:03:25
de leer. Me lee el contenido y ahí me va a aparecer el checksum. DE14 es un dato importante 00:03:31
que tenemos que tener en cuenta de las memorias que hayamos leído, porque cuando hagamos 00:03:40
las copias de esta memoria en este otro zócalo o en el zócalo principal, según lo configuremos, 00:03:47
el checksum que tenemos que obtener de la copia tiene que ser exactamente el mismo. 00:03:54
Eso nos estaría indicando que la memoria que hemos grabado se ha grabado correctamente con su contenido porque el algoritmo de checksum verifica los datos introducidos. 00:03:58
Si coinciden nos dará exactamente el checksum. 00:04:13
Basta que un 1 y un 0, simplemente dos bits, estén cambiados de posición, el checksum ya nos saldría distinto. 00:04:17
¿De acuerdo? Entonces, con esto ya tendríamos lo que es el proceso de lectura de la memoria EEPROM realizado. 00:04:23
Si fuera una memoria con este encasulado PLCC32, que nos vamos a encontrar también memorias del tipo 27C32, 00:04:29
pero con este encasulado, tendríamos que utilizar un adaptador que nos convierte este zócalo PLCC en un zócalo DIR. 00:04:41
Iría montada aquí encima la memoria sobre ese zócalo especial 00:04:48
Cerraríamos el zócalo de inserción fuerza 0 00:04:52
Y procederíamos a la grabación de la memoria 00:04:56
Con el mismo procedimiento 00:04:59
Una vez que ya hemos leído la memoria 00:05:01
Vamos a proceder a lo que sería la grabación 00:05:03
El fichero ya está grabado en el interior del grabador 00:05:06
Y ahora vamos a proceder a hacer la copia 00:05:12
Pulsaríamos aquí 00:05:14
le daríamos a más hasta que localizáramos la opción de copiado 00:05:15
y lo que haríamos sería introducir la memoria nueva 00:05:20
esta no me vale porque es de un tamaño mayor pero la pongo de ejemplo 00:05:25
la colocaríamos aquí encima 00:05:28
cerraríamos la palanca de bloqueo 00:05:31
le daríamos a copia y automáticamente el grabador buscaría donde está la memoria insertada 00:05:35
y volcaría el contenido de esta memoria que habíamos leído aquí sobre esta. 00:05:41
Una vez que ya hubiera terminado nos aparecería el checksum de grabación. 00:05:47
Como esta memoria tiene ya un contenido me va a dar algún tipo de error. 00:05:53
Entonces simplemente os voy a mostrar para que veáis que al darle a copia se me activa el zócalo B. 00:05:56
me empieza a buscar y zócalo A, zócalo B, no encuentra, pero pone copia, verificación, no hay nada, me da error de grabación, 00:06:02
me da un checksum totalmente distinto al que tenía inicialmente, eso me está indicando que la copia que yo acá hubiera acabado de hacer, 00:06:15
si hubiera aquí tenido memoria, se ha realizado de manera errónea. 00:06:23
Estos son los grabadores antiguos. En los actuales, para por ejemplo grabar las memorias que nos vamos a encontrar 00:06:29
en los ordenadores portátiles o ordenadores de sobremesa, tienen un formato SMD. 00:06:37
Entonces, mediante unos zócalos adaptadores parecidos a este, pincharía sobre el dispositivo 00:06:44
con unos cables llegaría hasta el equipo de programación 00:06:51
y sobre ese equipo, que está conectado habitualmente a un ordenador 00:06:55
realizaría la lectura del contenido de esta memoria 00:06:59
también me sirve para el contrario 00:07:04
por si tengo que actualizar algún contenido sobre esta memoria del ordenador 00:07:06
sin tener que desoldarlo de la placa 00:07:10
porque esto estaría literalmente soldado en la placa base y no lo podría cambiar 00:07:13
Gracias. 00:07:21
Idioma/s:
es
Materias:
Instalaciones de Telecomunicaciones, Sistemas de Telecomunicaciones e Informáticos
Niveles educativos:
▼ Mostrar / ocultar niveles
  • Formación Profesional
    • Ciclo formativo de grado medio
      • Primer Curso
      • Segundo Curso
    • Ciclo formativo de grado superior
      • Primer Curso
      • Segundo Curso
Autor/es:
Antonio Melgarejo Peña
Subido por:
Antonio M.
Licencia:
Reconocimiento - No comercial - Compartir igual
Visualizaciones:
10
Fecha:
31 de enero de 2026 - 12:59
Visibilidad:
Público
Centro:
IES SATAFI
Descripción ampliada:
Puesto que hoy en día se realiza la grabación de dispositivos SMD en placa en lugar de en programadores, se muestra el proceso a seguir en cualquier equipo de grabación: elección del tipo de memoria a leer, una vez leído el contenido de la memoria y obtenido el cheksum, elegimos el modelo exacto de memoria sobre la que hacer la copia y se graba. Deberemos obtener el mismo checksum que con el que grabamos para garantizar la correcta grabación
Duración:
07′ 22″
Relación de aspecto:
1.78:1
Resolución:
1920x1080 píxeles
Tamaño:
2.44
