Acoplador direccional preparado para medir la potencia directa en salida desacoplada

Acoplador direccional preparado para medir la potencia directa en salida desacoplada - Contenido educativo

Subido el 2 de abril de 2020 por Antonio M.

158 visualizaciones

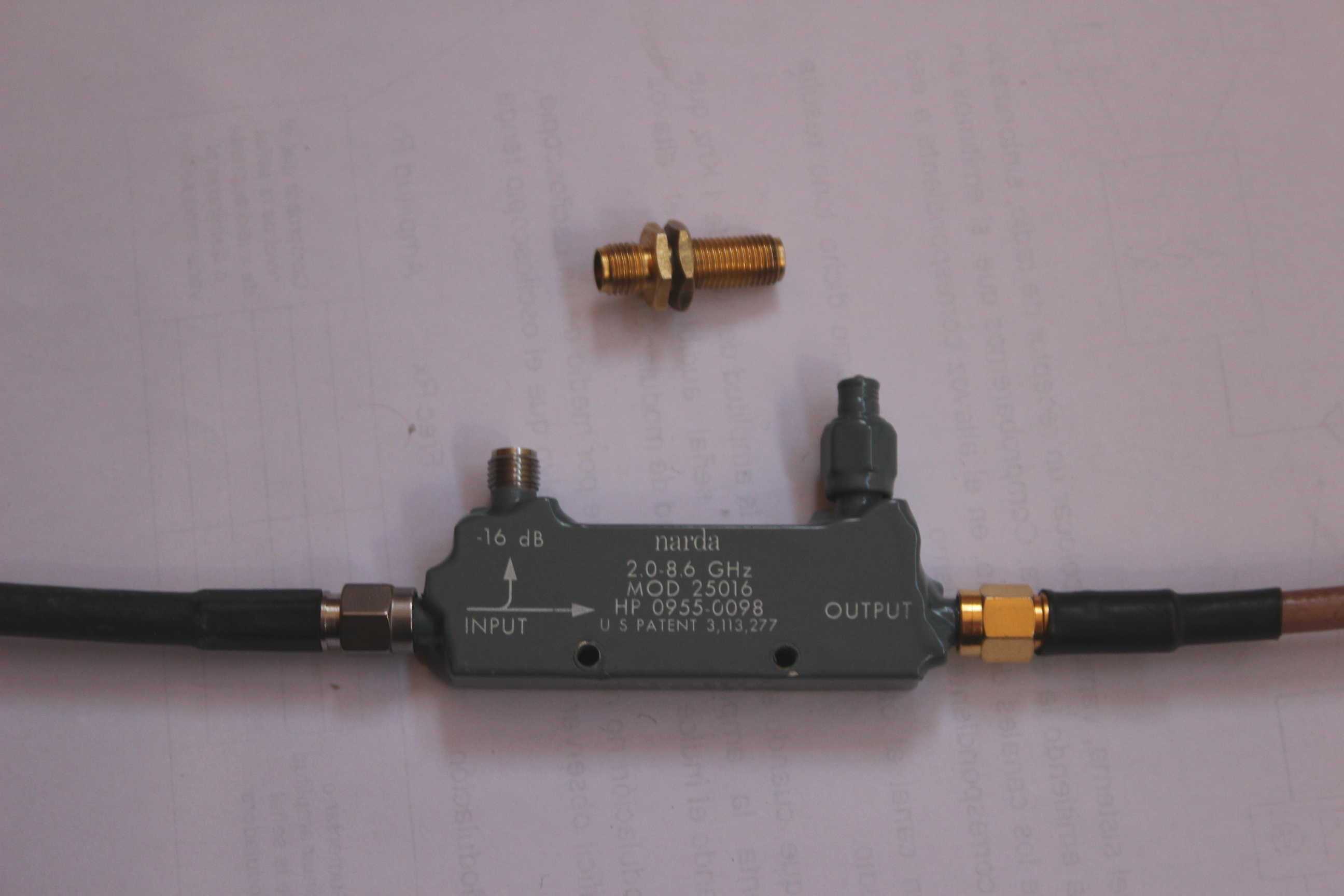

Se muestra el acoplador direccional conectado a una antena y la toma desacoplada de 16 dB en donde se conectaría el vatímetro de radiofrecuencia tipo HP437B con sonda HP8481A

Más información

Materias:
Electrónica
Niveles educativos:
▼ Mostrar / ocultar niveles
  • Formación Profesional
    • Ciclo formativo de grado medio
      • Primer Curso
    • Ciclo formativo de grado superior
      • Primer Curso
Autor/es:
Antonio Melgarejo
Subido por:
Antonio M.
Licencia:
Reconocimiento - No comercial - Compartir igual
Visualizaciones:
158
Fecha:
2 de abril de 2020 - 13:44
Visibilidad:
Público
Enlace Relacionado:
https://www.educa2.madrid.org/web/antonio.melgarejo
Centro:
IES SALVADOR ALLENDE
Descripción ampliada:
El acoplador direccional es un equipo de medida profesional utilizado para medir la ROE en las antenas; normalmente si ROE > 1,5, tendríamos que revisar el cableado o la antena, para evitar que se destruya el transmisor.
