Medida de nivel de señal con desadaptación de impe

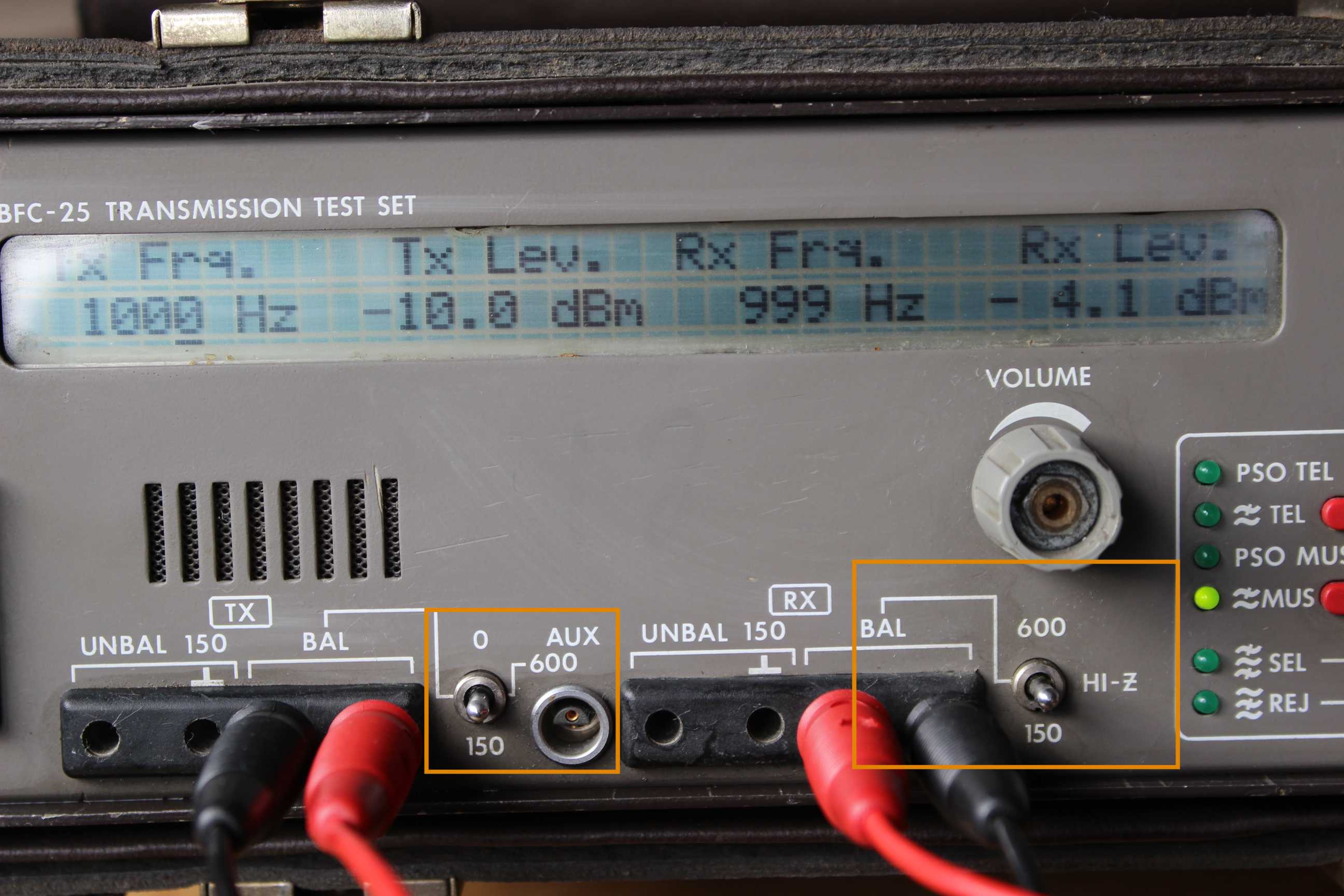

Medida de nivel de señal del generador con 600 ohmios de impedancia interna y el receptor de señal configurado en alta impedancia (Hi-Z).
