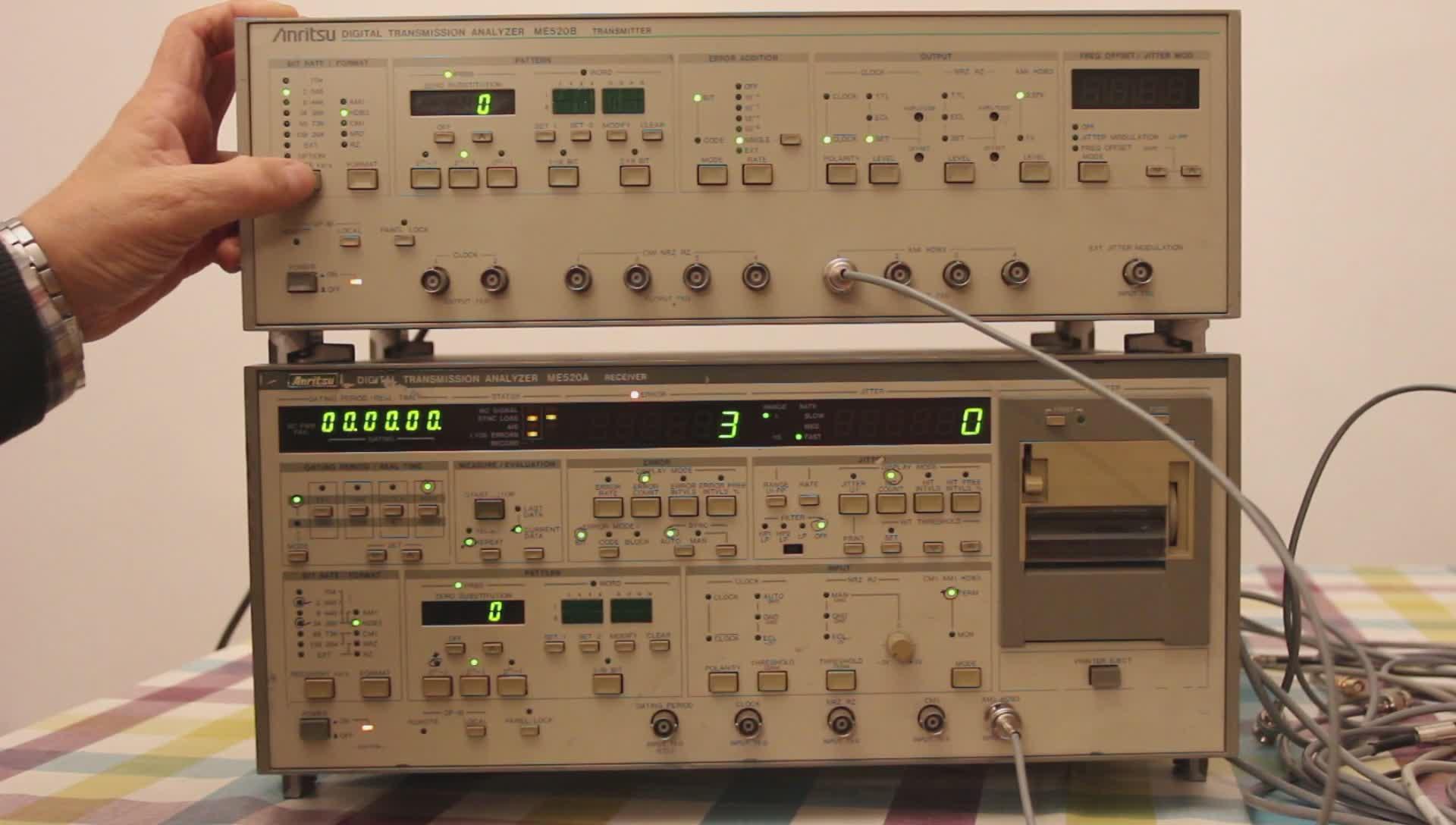

Se muestra uno de los equipos más utilizados para realizar la medición de señales PDH de 2, 8, 34 y 140 Mbit/s y su configuración

Más información Transcripción

Vamos a repetir ahora la configuración del equipo para una velocidad de transmisión de 34 Mbps. 00:00:00
Voy a dejar el receptor ya configurado en 34 y voy a variar aquí la velocidad. 00:00:10
Si se dan cuenta, me está indicando que hay errores de transmisión porque no tengo la velocidad correcta. 00:00:18
Cuando tengo la velocidad correcta, el código de línea de acuerdo a lo que tengo en el receptor, me desaparecen los mensajes de error. 00:00:23
En el momento en el que yo pulse la tecla de Start-Stop, empiezo nuevamente el conteo y aquí puedo comprobar los errores transmitidos. 00:00:32
Vamos a pasarlo ahora al modo Tasa de Error. 00:00:43
Van a comprobar cómo este número va disminuyendo conforme van pasando los segundos porque no he transmitido ningún error adicional, 00:00:47
el tiempo se va alargando y esta tasa de error va a ir siendo cada vez más pequeña. 00:00:57
De tal manera que puede llegar a 1 por 10 a la menos 9 en cuestión de unos segundos. 00:01:04
Yo sigo teniendo mis 14 errores, estoy transmitiendo 34 Mbps y ahora, como ven, la tasa ha bajado. 00:01:09
Porque los errores no se han incrementado, ha aumentado el número de bits transmitidos pero no el número de errores. 00:01:19
Si repito este proceso y lo que hago es parar la transmisión, repito el proceso con una velocidad de 2 Mbps, vamos a ver qué es lo que ocurre. 00:01:29
A 2 Mbps HDB3, 2 Mbps HDB3, me han desaparecido los errores cuando yo pulse Start-Stop. 00:01:45
Modo Errores, si yo genero errores, estos errores me van a ir apareciendo. 00:01:54
Yo corto la transmisión automáticamente, No Signal, indicándome que se ha cortado la transmisión. 00:02:02
Cuando la transmisión se recupera, desaparece la información y aquí tengo contabilizados los errores puntuales 00:02:10
sin tener en cuenta las pérdidas de señal que se han producido, que si tuviera aquí la impresora con el papel para imprimir, 00:02:18
me saldrían aquí todos los porcentajes de error que se han producido. 00:02:26
Como ven, la tasa de error va siendo cada vez más pequeña porque los errores son pequeños, no se han incrementado. 00:02:30
Voy a subir ahora los errores aumentando la velocidad a 8 Mbps. 00:02:38
Como sigue siendo código HDB3, no tengo que cambiar absolutamente nada ahí, solamente tengo que cambiar aquí para tener otra vez 8 Mbps. 00:02:43
Pulso Start-Stop, empieza el periodo de conteo y conforme voy introduciendo errores, estos se van acumulando. 00:02:52
Me aparece aquí la tasa de error, intervalos con errores y los intervalos libres de errores en 95%, 9%, 96% y aquí la tasa de error. 00:03:03
Como ven, pulso, me aparecen los errores y aquí lo tengo. 00:03:22
Voy a cambiar, después de pararlo, la tasa a 34 Mbps. Esto sería el E3 que van a ver en muchos sistemas de redes WAN. 00:03:28
Configuro aquí 34, fíjense como me aparecen por aquí mensajes de errores, error, error, pero al seleccionar 34 ya esos errores desaparecen. 00:03:41
Me pongo de errores, activo la medición de los datos actuales a 0 y si se dan cuenta aquí tienen la información de los errores que se producen. 00:03:55
Normalmente la velocidad E3 es de las que más habitualmente se van a utilizar, de 34 Mbps. 00:04:11
Los 140 Mbps en sistemas PDH ya no se utilizan porque han sido sustituidos por redes SDH de mejor calidad y mejor prestación. 00:04:18
Con este ejemplo pueden comprobar ustedes como es el comportamiento de este equipo. 00:04:27
Si yo cogiera y pasara a 140 Mbps la línea y aquí pasara a 140 Mbps, si se dan cuenta el HDB3 parpadea porque tengo que utilizar código de línea CMI. 00:04:33
Voy a poner el CMI en un extremo, aquí no me deja, ahora sí, y aquí tendría que cambiar la entrada CMI por las entradas CMI que son estas de aquí. 00:04:49
Cuando yo pulse aquí 0, la situación es la misma. Fíjense que he elegido 139 Mbps, código CMI, inversión de marca y en este lado exactamente la misma velocidad. 00:05:05
La velocidad aquí va aumentando mucho más rápidamente, la tasa de error disminuye drásticamente porque estoy transmitiendo 140 impulsos por cada segundo. 00:05:22
Si lo veo en errores vemos que los errores solamente se incrementan cuando pulso. Cuando quiero parar y comprobar la tasa que he tenido en ese momento pulso y ahí la tengo ya. 00:05:39
