A ver si... 00:00:01

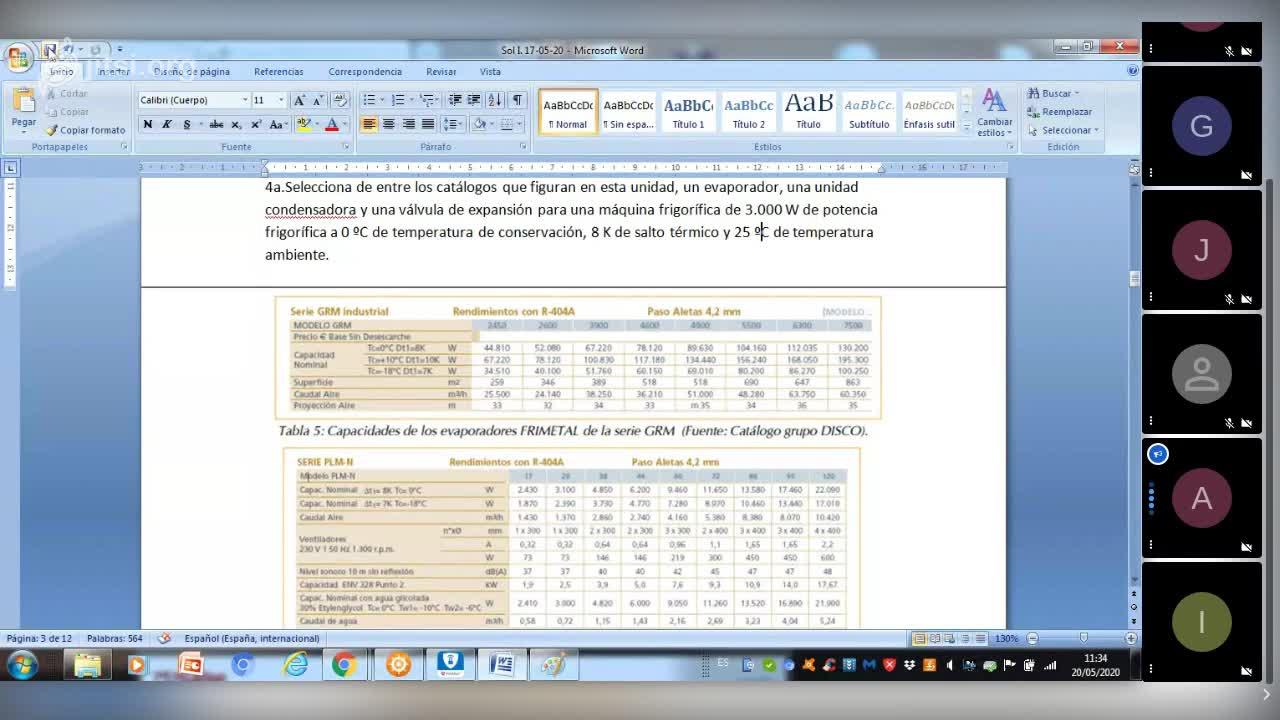

Buenos días, vamos a explicar el ejercicio 4 que lo va a leer el compañero, cuando quieras. 00:00:03
Selecciona entre los catálogos que figuran en esta unidad un evaporador, una unidad condensadora 00:00:13
y una válvula de expansión para una máquina frigorífica de 3.000 vatios de potencia frigorífica 00:00:19
A 0 grados centígrados de temperatura de conservación. 00:00:25
8K de salto térmico y 25 grados centígrados de temperatura ambiente. 00:00:29
Vale, quiero que estos datos todo el mundo los apunte en el cuaderno. 00:00:35
A ver, entonces tenemos 3.000 vatios de potencia, ¿no? 00:00:43
potencia 00:00:52
0 grados centígrados 00:00:53
alto térmico 00:01:15
grados centígrados 00:01:28
¿lo tenéis? 00:01:42
sí 00:01:44
Vale. Bueno, entonces, ¿qué hay que hacer? Empieza la solución, Germán. 00:01:44
La solución, vale. Para la elección de la unidad condensadora calcularemos previamente la temperatura de evaporación. 00:01:59
Vale, ¿cuánto es la temperatura de evaporación? 00:02:08
Es la temperatura 00:02:11
de conservación menos el salto 00:02:14
térmico, que son cero menos ocho 00:02:16
Espera, espera 00:02:18
Temperatura de 00:02:19
Es igual 00:02:21
Temperatura de la 00:02:23
cámara es igual a la de 00:02:25
conservación, es la misma 00:02:28
Vale 00:02:29
Porque es la que 00:02:30
conserva los alimentos 00:02:32
Vale, pero genial 00:02:35
O sea, menos 00:02:37
temperatura, o sea 00:02:40
diferencial térmico 00:02:42
vale, ahora 00:02:44
vamos con números, ¿qué números tenemos 00:02:46
por ahí? Alicia, una cosa 00:02:48
¿temperatura de conservación es lo mismo que 00:02:50
temperatura de la cámara? ¿es lo mismo? 00:02:52
sí 00:02:54
¿temperatura ambiente también? 00:02:54
no, temperatura 00:02:59
ambiente 00:03:01
ese es de afuera, ¿no? 00:03:01
vale, vale, vale 00:03:03
el condensador 00:03:04
sí, es la de afuera 00:03:07
Vale, esto, Víctor, esto con números, ¿cuánto es la temperatura de conservación o temperatura de la cámara? 00:03:08
¿Cuánto es? 00:03:21
Cero grados. 00:03:22
Cero grados. 00:03:23
Perfecto. ¿Cuánto es el salto térmico o distancia de temperatura? 00:03:24
Ocho. 00:03:32
¿Y esta cuánto, cuánto da? 00:03:33
Ocho menos cero, ¿no? 00:03:36
Sí. ¿Cuánto? No, es cero menos ocho. ¿Lo ves? 00:03:38
Menos ocho grados Celsius. 00:03:42
Vale. ¿Y cómo es el negativo? Lo ponemos en paréntesis. Menos ocho, ¿vale? Menos ocho grados. Es nuestra temperatura de evaporación, ¿vale? 00:03:44
Vale. Entonces, a ver, ¿qué tenemos aquí? Queremos... Vale, sigue leyendo, Germán. 00:03:57
Vale, ya tenemos menos 8 grados centígrados 00:04:08
A ver, en la tabla 7 00:04:11
Vale, en la 7 00:04:13
A ver, 7 00:04:15
Sí, de unidades condensadoras 00:04:17
No sé cuál es esa 00:04:19
Pero, un segundo 00:04:21
Eso no lo he encontrado 00:04:23
Y pone eso 00:04:29
en las soluciones, no viene 00:04:32
nada de la tabla 6 00:04:34
Yo creo que es 6 00:04:36
también, pero dice aquí, en la tabla 7 00:04:38
de unidades condensadores, DWM. 00:04:40
Yo lo he visto en algún 00:04:43
lado, Copeland, pero eso no lo he encontrado. 00:04:44
Estaba mirando en el libro y no lo he encontrado. 00:04:46
Mira, ¿la ves? 00:04:48
Que sí que está, la tengo aquí. 00:04:50
Esa es larguísima. 00:04:53
Voy a buscarme en la página. 00:04:57
No, no, la tengo 00:04:59
aquí. 00:05:00
Yo también quiero tenerla. 00:05:03
No, no, 00:05:05
tú ves que tienes 00:05:06
La solución es esta, ¿vale? 00:05:07
En esta tabla, ¿qué vamos a mirar? 00:05:11
Por arriba, a ver que cojo el rojo, por arriba vamos a la temperatura de evaporación, que es menos 7, ¿vale? 00:05:16
Que el menos 7 está entre el menos 5 y el menos 10. 00:05:32
Vale, vamos por aquí. 00:05:38
Vale, y luego tenemos que buscar el 3000, la potencia que eran 3000 vatios a 25 grados de temperatura, vale, en los numeritos aquí de temperatura ambiente tenemos 27, 35 y 43, ¿los veis? 00:05:44
cogemos el 27 00:06:09
¿vale? 00:06:13
la primera de todos 00:06:14
¿vale? porque tenemos aquí 00:06:16
la temperatura de evaporación 00:06:18
que está entre estos dos 00:06:20
¿vale? 00:06:22
por aquí 00:06:25
la temperatura ambiente 00:06:27
que es la primera 00:06:30
se parece más a la 27 00:06:31
¿vale? entonces 00:06:33
de aquí hay que buscar 00:06:35
que aquí 00:06:38
esté lo más próximo a 3.000. 00:06:39
¿Vale? Este es 00:06:44
2.550 00:06:46
2.150. 00:06:49
Este es 2.500. Venga, 00:06:52
buscad uno parecido a 3.000. 00:06:54
2.550, 00:06:57
2.552... 00:06:58
¿2.570? 00:07:01
¿Dónde has visto 00:07:03
eso? Ah, no, 00:07:04
1.570. Joder, no veo 00:07:06
nada. 00:07:08
Ah, lo pongo más grande. 00:07:09
Dos mil setecientos cuatro, no, dos mil trescientos, tres mil doscientos veinte, no, no mucho, ¿no? 00:07:11
Espera. 00:07:17
Tres mil doscientos sesenta. 00:07:22
Espera. 00:07:26
Vale, lo tengo en serio. 00:07:28
¿Qué has dicho? 00:07:30
La ciencia, loco, le digo a él. 00:07:32
¿Tres mil? ¿Cuánto has dicho, Gilman, que me he perdido? 00:07:35
Yo he dicho tres mil doscientos sesenta. 00:07:38
3260 00:07:41
vale, porque es el primero 00:07:45
siempre cogemos el del 27 00:07:46
este no lo podemos 00:07:49
coger y este tampoco 00:07:51
vale, porque este es 00:07:52
35 de temperatura de fuera 00:07:54
ambiente y este 43 00:07:57
vale, no los podemos 00:07:59
coger solo los primeros 00:08:01
y el que se parece más a 00:08:03
3000, este 00:08:05
se parece un poco, es este 00:08:06
3250 00:08:09
Y encima, en nuestro caso, está entre este y este. 00:08:11
¿Sí? 00:08:17
Vale. 00:08:21
Un segundo, que voy a poner aquí un cuadradito. 00:08:23
Pues, no, yo no creo que sea ese el más próximo. 00:08:29
¿Cuál? 00:08:33
El 2960. 00:08:35
2960. 00:08:42
¿Este? 00:08:43
Sí. 00:08:44
Venga, pues lo vamos a enmarcar 00:08:44
Vale 00:08:49
El problema que tenemos 00:08:50
con este guión 00:08:53
que nosotros temperatura de evaporación 00:08:54
no es menos 10 00:08:58
está entre estos dos 00:08:59
es menos 8 00:09:02
Está más pegado a menos 10, ¿no? 00:09:03
No, menos 8 00:09:08
Sí 00:09:09
Pero bueno, ahora 00:09:11
quiero que Gilman 00:09:13
nos lea las soluciones 00:09:15
despacito y entendiendo 00:09:17
vale 00:09:20
en las tablas 7 00:09:22
de unidades condensadoras 00:09:24
DWM, Copeland, no figura 00:09:26
esta temperatura de evaporación 00:09:28
siendo las más próximas 00:09:29
menos 5 menos 10 00:09:32
estas 00:09:33
tampoco 00:09:35
tampoco figura en la tabla 00:09:36
de temperatura de condensación 00:09:40
del enunciado los 25 grados 00:09:42
pero si la de 27 grados centígrados 00:09:44
muy próxima a ella. 00:09:47
Vale. 00:09:49
¿Sigo? 00:09:50
Sigue. 00:09:51
En este caso, haremos una estimación 00:09:51
del valor de la potencia entre los valores conocidos. 00:09:54
Aunque para hacerlo de una forma más exacta 00:09:57
se puede recurrir a una interpolación. 00:09:59
Ahí ya me marqué. 00:10:02
Interpolación. 00:10:03
Vale. 00:10:05
La regla de... 00:10:06
La regla de... 00:10:06
No. 00:10:08
No, no es regla de... 00:10:09
Tal, pues nada más era para... 00:10:11
No, interpolación es hacerlo gráficamente 00:10:13
Y tenéis que ver mi explicación o leerlo, cómo se hace. Se puede hacer por trigonometría o gráficamente, pero no se explica en un minuto, tardo 15 minutos en explicarlo, ¿vale? 00:10:16
o sea, si queréis lo miráis 00:10:35
sigue leyendo 00:10:38
porque aquí dice que más o menos 00:10:40
se puede 00:10:44
estimar, porque tú 00:10:45
lo puedes estimar más o menos 00:10:48
pues eso es lo que vamos a hacer 00:10:51
sigue leyendo 00:10:52
un segundo 00:10:54
esto es como posible 00:10:55
que estos son más 00:10:58
que estos aparatos 00:11:00
estos tres 00:11:02
Yo no puedo marcar en mi pantalla 00:11:04
lo que has hecho tú 00:11:10
Vale, luego te enseño 00:11:11
Esto lo voy a poner en los resultados 00:11:15
Perfecto 00:11:17
Entonces dice 00:11:18
Entraremos entonces en la tabla 00:11:20
por las temperaturas de evaporación 00:11:22
de 5, 10 00:11:24
y seleccionaremos aquella unidad 00:11:25
con una potencia frigorífica 00:11:28
similar a la del anunciado 00:11:30
de 3000 vatios 00:11:31
para una temperatura ambiente de 27. 00:11:33
Vale, lo que hemos hecho, vale, ¿y luego qué? 00:11:37
Existen tres modelos cuya potencia frigorífica se aproxima a nuestras necesidades. 00:11:40
Lo veis, ¿no? Los tres modelos. 00:11:45
¿Qué pasa? Un segundo, ¿por qué aquí hay dos? 00:11:47
Pues normalmente esto es porque ahí, pues a lo mejor hay uno de techo 00:11:50
Y otro de otra forma diferente, otro modelo diferente, pero con la misma resolución, la misma potencia, las mismas características, ¿vale? 00:11:57
Eso es lo que uno es de techo y el otro es de otra forma, ¿sabes? Normalmente por eso tienen dos modelos aquí en el espacio de uno. 00:12:15
¿Vale? Sí. 00:12:27
Existen tres modelos cuya potencia frigorífica se aproxima a nuestras necesidades. 00:12:31
El modelo AM25-DKJ-10X proporciona una potencia frigorífica de 3.260 vatios a una temperatura de condensación de 27 y de evaporación a menos 5. 00:12:35
con la misma temperatura de condensación 00:12:50
pero con una temperatura de evaluación de menos 10 00:12:53
la potencia frigorífica de este modelo 00:12:55
es de 2770 vatios 00:12:56
vale 00:12:59
está leyendo la tabla, ¿lo entendéis? 00:13:00
sí, sí, sí, como dice en la tabla 00:13:03
vale, sigue 00:13:05
bueno 00:13:06
el modelo AU35 00:13:08
barra DKJ 00:13:10
guión 10X proporciona una potencia 00:13:12
frigorífica de 3320 00:13:14
vatios a una temperatura 00:13:17
de condensación de 27 grados centígrados 00:13:18
y de evaporación de menos 5 00:13:21
con la misma temperatura de condensación 00:13:23
pero con una temperatura de evaporación 00:13:25
de menos 10 grados centígrados 00:13:27
la potencia frigorífica de este modelo 00:13:28
es de 2820 00:13:30
vale 00:13:32
los 27 grados no es 00:13:33
temperatura de condensación 00:13:36
no es temperatura ambiente 00:13:38
ah, va a una temperatura de condensación 00:13:40
dice aquí 00:13:43
no, pues es una temperatura ambiente 00:13:43
está equivocado 00:13:46
Cuando lo olea, la temperatura de condensación, hemos dicho que era 40, porque el tipo de refrigerante, según el tipo de refrigerante, tiene una temperatura de condensación muy baja. 00:13:47
Vale, pues los modelos AD15 barra DKJ-10X y AU45 barra DKJ-10X proporcionan una potencia frigorífica de 3520 vatios a una temperatura de ambiente de 27 grados centígrados y de evaporación de menos 5 grados. 00:14:05
con la misma temperatura de condensación 00:14:29
pero con una temperatura de evaporación 00:14:32
de menos 10 grados centígrados 00:14:33
una temperatura de condensación 00:14:35
de 10 grados centígrados también 00:14:38
vale 00:14:39
me olvidé 00:14:40
genial 00:14:43
ah mira 00:14:46
estaba holi 00:14:48
bueno se ve sencillo también 00:14:49
sigue leyendo 00:14:50
pues ya no hay más que leer 00:14:54
se acabó 00:14:56
Vale, vale. Pues, ¿qué vamos a hacer? 00:14:57
Entonces, si nos das una temperatura que no figure en esta tabla, vamos a ponernos en el medio, ¿no? 00:15:04
Sí. Mira, un segundo. 00:15:11
Ya, ¿y al final cuál lo hemos escogido? 00:15:13
Hemos dicho lo que tenía la tabla. 00:15:17
Que como realmente nos daba 27 en vez de 25, no sabemos cuánto será 25. 00:15:21
Pero más o menos vemos lo que pasa. 00:15:28
Vemos que cuando baja la temperatura, sube la potencia un poco, ¿sí? 00:15:31
Porque aquí vemos que 43 grados son 1880, con 36 grados son 2170, como que sube un poco la potencia, ¿vale? 00:15:41
Luego va a ser un poco más de esta potencia, ¿vale? Y entre estos dos, pues prácticamente podríamos hacer la media de este y este, ¿sabes? Bueno, está un poco más cerca de aquí, pues si hago ahí y hacer la interpolación. 00:15:55
Bueno, entre este y este, mirad cuánto es en la calculadora, entre este y este. 00:16:15
Se suma y se divide entre dos. 00:16:25
¿Se suma eso? 00:16:29
Sí. 00:16:30
No veo bien aquí, 3200, ¿no? 00:16:32
Vamos a poner de temperatura de evaporación menos 7,5 en vez de menos 8, ¿vale? 00:16:34
y por eso estos dos los vamos a sumar 00:16:41
y los dividimos entre dos 00:16:44
es como hacer una 00:16:46
chapuchilla 00:16:48
para no hacerlo perfectamente 00:16:49
3.015 sale entre dos 00:16:52
vale 00:16:53
casi muy cerca al 00:16:55
a los 3.000 00:16:56
sí 00:16:59
pero aparte va a ser un poquito más 00:17:01
va a ser un poquito más 00:17:04
porque en vez de 27 grados 00:17:07
van a ser 25 00:17:09
Y cuando bajamos, o sea, 3.015 está guay. 00:17:10
Mira cuánto está en estos dos, este y este. 00:17:16
Vale. 00:17:20
¿Qué pasó? 00:17:32
Me he tomado los datos, tío, siempre. 00:17:48
¿Qué es lo que estás queriendo hallar? 00:17:51
Mira. 00:17:52
Mira, 3.070, sale más. 00:17:53
¿Cuánto? 3.070. Pues yo cogería este, yo lo tengo claro, clarísimo, cogería el primero este, porque el otro te va a dar mucho más. 00:18:00
Claro. 00:18:14
Entonces el primero te da 3.015 y este te da 3.070 y el otro te va a dar más, entonces cogerías este, ¿no? 00:18:15
el más próximo 00:18:23
bueno, el más próximo no 00:18:25
el que está en medio sería, ¿no? 00:18:28
no, el que está más próximo 00:18:30
a 3.000 00:18:32
el más próximo a 3.000 es el primero 00:18:33
3.015 sale el primero 00:18:35
sí, yo cogería el primero 00:18:38
pero 00:18:40
el ejercicio 00:18:41
no ha puesto la solución 00:18:44
¿vale? pero en el último 00:18:45
o sea, vamos a ver después el último 00:18:47
y sí que le pone 00:18:50
Yo cogería este, el primero, lo dejo así, ¿vale? Y pongo aquí la cuenta que hemos hecho, ¿vale? Para que no se olvide, ¿vale? Pero esto es como hacerlo un poco chapuzamente, ¿vale? 00:18:51
Esto es como más o menos, ¿vale? Porque realmente de una temperatura de evaporación de menos 8 a menos 7,5 no hay tanta diferencia. ¿Os dais cuenta? 00:19:11
que el error 00:19:37
tampoco es tan grande 00:19:40
se puede asumir 00:19:41
¿por qué? 00:19:43
porque tú imagínate 00:19:45
es que la anterior 00:19:46
la potencia es mucho más baja 00:19:48
¿lo ves? 00:19:51
que es 2520 y 2130 00:19:52
entonces 00:19:56
no me voy 00:19:58
a equivocar 00:20:01
voy a coger este sí o sí 00:20:02
No hay tanto error como para coger este. ¿Estos son condensadores o evaporadores? 00:20:05
Estos son condensadores, ¿no? 00:20:18
Sí. Como que este condensador, no hay tanto error en la estimación que yo hago como para tener que hacer una estimación perfecta. 00:20:20
Porque estos condensadores coges el que más o menos te apañas, el que más o menos se parece a 3 kilovatios, a 3.000 vatios, ¿sabes? Entonces no hay que saber cuánta potencia exacta nos va a dar porque si uno te da 3 kilovatios y el otro te da 2 kilovatios, pues más o menos coges el más próximo, ¿me entendéis o no? 00:20:30
Sí, sí. 00:21:00
Muy legrita. 00:21:03
Veis, un poco lenta, pero es que aquí no quiero que esto se os olvide, ¿vale? 00:21:10
Vale. 00:21:15
Bueno, lo dejo en 10. 00:21:18
Una pregunta. 00:21:22
Dime. 00:21:25
¿Este Word dónde está? 00:21:27
¿Este Word en soluciones? 00:21:29
pero te lo voy a poner 00:21:32
la solución con colorines 00:21:34
y te lo voy a cambiar por el word 00:21:36
que te voy a dar y lo voy a volver 00:21:39
a colgar 00:21:41
le he mandado por el grupo 00:21:41
y lo he puesto como soluciones 00:21:44
solución 1 00:21:47
después de lo 00:21:48
del 00:21:50
en frío al final 00:21:51
vale 00:21:57
pero todavía lo tienes que cambiar y todo 00:21:58
lo voy a poner 00:22:01
como lo estamos haciendo en colorines 00:22:03
porque este ejercicio 00:22:05
lo quería hacer con vosotros 00:22:07
porque pensaba que si no 00:22:09
iba a ser peor 00:22:12
no sé por qué lo pensaba 00:22:15
Alicia, ¿mañana cuánto va a durar el examen? 00:22:20
es que no lo he hecho 00:22:31
Depende de las preguntas que él ponga, pero por lo menos tres horas 00:22:34
Vale, Alicia, pórtate bien con el examen, ¿no es así? 00:22:39
Sí quiero, si lo hace en este examen, que me espero resultados un poco malos 00:22:46
Porque veo que no sabéis leer todas las explicaciones 00:22:55
Entonces, la semana que viene quiero mandaros un ejemplo de aplicación para que le hagáis y que cuente también para la nota y a quien le haya salido todo fatal, pues que haga la recuperación y la segunda semana de junio. 00:22:59
¡Gracias! 00:23:29
¿Cuánto era la cuenta? Recordadme lo que lo hago ahora en un segundo, que no ha salido bien. 00:24:07
Ah, era 3260 más 2770 entre 2, 3015. 00:24:16
Que no soy tan rápida. 00:24:23
Ah, vale, vale. Lo que hemos hecho es sumar los 3260. 00:24:26
3260 más 2770. 00:24:33
entre 00:24:38
entre 2 00:24:41
y nos da 00:24:42
3.015 00:24:44
y son 00:24:47
vatios 00:24:48
vale, perfecto 00:24:49
vale, siguiente tabla 00:24:54
¿no? ¿qué tabla pone? 00:24:56
en lo siguiente 00:24:58
¿qué pone Gilma? 00:25:00
solución 00:25:03
en lo siguiente 00:25:03
sí 00:25:06
Ahí terminaba el ejercicio 00:25:07
No puede ser 00:25:10
Ah, vale, pues no termina 00:25:12
Hay que buscar 00:25:14
Válvulas de expansión 00:25:15
Y si os dais cuenta 00:25:19
Tenemos 00:25:21
Un refrigerante 00:25:23
R404A 00:25:26
Que decía el enunciado 00:25:28
¿Vale? 00:25:31
¿Qué tablas ahora? 00:25:31
¿Qué tablas ahora? 00:25:34
Estamos con la tabla 8 00:25:35
¿Vale? Vamos con los cuerpos 00:25:38
de las válvulas 00:25:40
¿Vale? Cuerpos 00:25:42
de la válvula de expansión 00:25:44
¿Vale? Y tenemos que elegir 00:25:46
aquí 00:25:49
un cuerpo en función 00:25:49
del tipo de refrigerante 00:25:52
Tenemos 00:25:54
o esta de aquí 00:25:55
que viene R404A 00:25:58
o esta de aquí 00:26:01
que viene R404A 00:26:03
¿Vale? ¿Qué diferencia hay? Que uno es con equilibrador interno y el otro no. ¿Sabéis cuándo es con equilibrador interno, cuándo no y cuándo es con la otra forma? 00:26:05
Vale, os digo de dónde viene eso. Vale, aquí vienen todas las explicaciones en el blog. ¿Vale? 00:26:26
Anitia, una consulta 00:26:39
en el examen no va a entrar nada de interpolación 00:26:48
de eso, ¿no? 00:26:50
No, hace una media y ya está 00:26:51
Vale 00:26:54
Vale, aquí 00:26:56
este es el tema que viene explicado 00:26:59
que os lo tenéis que mirar 00:27:04
¿vale? Y viene unos ejemplos de cámaras 00:27:05
cómo calcular las 00:27:08
cargas térmicas 00:27:10
cómo 00:27:12
¿Cómo calcular el espesor que tiene que tener la carga térmica? Esto es lo que decía, ¿vale? Teníamos la temperatura de la cámara, lo va a dar el producto y el producto también va a tener que estar conservado en unas condiciones de humedad relativa, ¿vale? 00:27:13
Entonces, te metes por la humedad relativa, que ahora veremos la relación de esa humedad relativa y el producto, ¿vale? Y cuando te chocas vas por abajo. Y 7 es el diferencial térmico que tiene que tener tu cámara, ¿vale? 00:27:36
Y esto, entonces, hemos dicho que de dónde sale es de la gran tabla que relaciona los alimentos con su conservación. 00:27:56
Creo que me he pasado, sí. 00:28:12
Está al principio de todo. 00:28:16
La tabla 3. 00:28:26
¿Veis? En esta tabla pone carne de cerdo congelada. 00:28:27
Temperatura de la cámara o temperatura de conservación, unos 18 grados. Humedad relativa, 90%. Con esta humedad relativa se puede sacar el diferencial térmico. 00:28:36
Con el diferencial térmico y la temperatura de la cámara podemos sacar la temperatura de evaporación y la temperatura de condensación la sacamos con estas tablas que muestran el tipo de refrigerante que según el tipo de refrigerante tiene una temperatura de condensación, un recalentamiento y un subenfriamiento. 00:28:54
no lo vamos a utilizar 00:29:22
pero a temperatura de condensación 00:29:25
veremos que sí 00:29:28
¿vale? 00:29:29
¿cuál es el ejercicio? 00:29:31
eso es el de la semana que viene 00:29:33
eso es para que lo sepas 00:29:36
y estoy explicando 00:29:37
un poco 00:29:39
las incógnitas que vas a tener 00:29:43
tú si alguna vez diseñas 00:29:45
o tienes que diseñar una cámara 00:29:47
frigorífica ¿vale? 00:29:49
Ahora, estamos viendo que aquí vienen los tipos de características de válvulas de expansión. 00:29:52
Si son con equilibrador interno, la pérdida de carga de los evaporadores tiene que ser pequeña. 00:30:05
Y si es con equilibrador externo, tiene que ser grande. 00:30:16
Y si es con MOP, ¿vale? Que te lo lees y ves que es una válvula con MOP, es cuando están a menos 20 grados o algo así, o menos 18 grados. 00:30:20
Con mucha temperatura es eso, ¿no? Sí, con mucha temperatura. 00:30:38
¿Vale? Entonces nuestro caso era elegir con equilibrador interno o con equilibrador externo. 00:30:43
Vale, y eso venía aquí. Vale, ¿qué podíamos coger? Vale, estos cuerpos de válvulas, bueno, lo podemos coger en esta tabla y luego, si son de roscar, son conexiones, hay, y son de soldar, pon aquí soldar, ¿vale? 00:30:52
Bueno, hay otras siglas que son diferentes, pero la SAE lo viene también en la teoría, ¿vale? Y según el 404, pues podemos coger esta con equilibrador interno que lo pone aquí, si es una instalación pequeñita y externa es cuando no pone nada, si es grande, ¿vale? 00:31:19
Y que cuando tenía MOV es este caso, que son menos 20 grados en la cámara, ¿vale? Pero aquí había otra tabla, ¿o no? 00:31:50
Un segundo. Que vea de qué es esta tabla. No, estos son orificios. Vale. Pues en el enunciado venía si la relación tiene mucha pérdida de carga o no, o si era grande o pequeña. En el enunciado. Es una pregunta. 00:32:04
No sé de cuál estás hablando, Alicia. 00:32:30
Pues del que estamos haciendo 00:32:31
del 4 00:32:34
No vamos por el 3A 00:32:35
Este, el que estamos haciendo 00:32:38
es que no sé qué número es 00:32:48
Ah, este que dice 00:32:49
indicar los diámetros nominales de las tuberías 00:32:54
de descarga, líquido y aspiración 00:32:56
Siguiente es el 4 00:32:57
El 4 hemos hecho que no 00:32:59
Que no, que no está acabado 00:33:01
Estamos con el 4 aún. 00:33:04
Ah, pero ahí no nos da, solo nos da la potencia frigorífica, nos da la... 00:33:07
Vale, pues entonces, ¿por qué cogemos este? 00:33:11
Podemos coger, un segundo que lo ponga, este, este que tiene equilibrador interno, 00:33:17
o este, ¿por qué selecciono solo estos dos? 00:33:32
Estas dos válvulas de expansión. 00:33:39
Por el líquido refrigerante, ¿no? 00:33:44
Eso, es por el refrigerante. 00:33:47
Este, si la instalación es grande y tiene muchas pérdidas de carga, 00:33:49
y este si es pequeño y tiene pocas pérdidas de carga. 00:33:55
¿Vale? 00:34:00
Y en vez de esta tabla de cuerpos, bueno, ¿aquí qué cuerpo cogeríamos? 00:34:01
O este también, porque el 404... No, este tiene MOV. Esto es cuando llegan muy bajas temperaturas. ¿A qué temperatura llega este? ¿Cuál es la temperatura de la cámara? 00:34:09
Temperatura de la cámara, este... 8. 00:34:36
¿Menos 8? 00:34:41
Sí, menos 8, sí. 00:34:42
Esa es la temperatura de evaporación, perdona 00:34:44
¿Temperatura de ambiente 00:34:49
o de la cámara es 0 grados? 00:34:51
Vale 00:34:54
Pues entonces no podemos poner con MOP 00:34:54
¿Vale? 00:34:57
Si ponemos con MOP 00:35:01
aquí pone menos 20 grados 00:35:04
¿Vale? 00:35:06
Y si lo leéis 00:35:07
la MOP 00:35:09
cuando hay una válvula con MOP 00:35:10
pues las temperaturas son muy frías, ¿vale? 00:35:13
Y funciona de una forma un poco diferente porque tiene MOP, ¿vale? 00:35:19
Vale, pues depende. 00:35:26
Le explicáis que si tiene que elegir la de con equilibrador interno o externo 00:35:29
en función de si tiene muchas o pocas pérdidas de carga y ya está. 00:35:36
Y eso se escribe. Y hay que coger ahora, vale, ya está aquí. Hay que coger, mira, aquí pone orificios de válvulas. Y aquí, esto creo que es orificio de válvulas, lección rápida. 00:35:43
Sí, vale 00:36:06
Pues 00:36:09
Se puede coger o aquí o aquí 00:36:10
¿Vale? 00:36:13
¿Veis que aquí viene el refrigerante? 00:36:22
Cogeríamos esto de aquí 00:36:24
Mira, vamos a hacerlo en los dos 00:36:27
Para que sepáis cómo funcionan las tablas 00:36:29
Lo ponemos aquí 00:36:33
¿Cuál es nuestro refrigerante? 00:36:35
¿Qué columna cogemos? 00:36:38
R404 00:36:39
Perfecto, cogemos esta 00:36:43
¿Cuántos kilovatios de potencia tenemos? 00:36:46
3 kilovatios 00:36:53
¿Cuál se parece más al 3 kilovatios? 00:36:55
Entre esta y esta, ¿cuál se parece más? 00:36:58
El 2, 3.9 00:37:02
¿2.3 o 2.7? 00:37:04
¿Dónde vas 3.9? 00:37:07
Ah, no lo ves bien 00:37:08
No, hay 2,3 o 2,7 00:37:10
dices 00:37:13
No, hay 2,3 y 3,9 00:37:14
3,9 00:37:17
Se parece más a 2,3 00:37:18
Creo que sí 00:37:21
por un 00:37:23
Vale, pues ponemos que 00:37:23
cogemos una de estas dos 00:37:27
si no nos queremos 00:37:29
mojar mucho, pero yo pondría 00:37:31
la más parecida a 3 00:37:33
que es 2,7 00:37:35
¿Vale? Pero en esta 00:37:36
tabla... 00:37:39
No está, 2,7, no veo yo. 00:37:42
No, 00:37:46
2,3... 00:37:47
Ah, vale, vale, otra. 00:37:48
Otra, vamos, vale, vale. 00:37:49
¿Cómo? 00:37:52
No, o sea, tienes 2,3 00:37:54
y 3,9, ¿no? 00:37:56
Entonces tú lo que dices es que pondrías uno 00:37:57
que diga 2,7 más o menos, ¿no? 00:37:59
No, yo cogería 00:38:01
esta, la primera. 00:38:03
La primera, porque pienso 00:38:06
que el 2,3 está más cerca 00:38:07
del 3. 00:38:09
que el 3,9 00:38:11
Ah, vale, vale 00:38:13
Entonces 00:38:15
se me va mucho en esta tabla 00:38:19
y tengo problemas 00:38:22
para elegir, entonces voy a esta 00:38:24
tabla 00:38:26
¿vale? 00:38:26
que como existe refrigerante 00:38:29
es como en esa 00:38:31
tabla no soy muy precisa 00:38:36
porque necesito 3 00:38:39
y cojo 2,3 00:38:40
entonces 00:38:42
si puedo elegir 00:38:44
con otro catálogo 00:38:47
prefiero hacerlo con otro catálogo 00:38:48
¿vale? con este catálogo 00:38:50
he seleccionado dos 00:38:53
la de 2.3 y la de 3.9 00:38:54
y como ninguna de las dos 00:38:57
me convencía voy a otro catálogo 00:38:59
con este refrigerante 00:39:01
selección rápida 00:39:04
¿cuánto es la temperatura 00:39:05
de condensación? 00:39:08
Dijiste 00:39:09
¿Cuánto dije? ¿Te acuerdas? 00:39:12
Ay, sí, lo dijiste hace un rato 00:39:16
Dije 00:39:17
¿40, 25? 00:39:18
Sí, era 40 00:39:20
¿40, no? 00:39:21
Sí, ¿y qué dije? 00:39:23
Dije, son 40 porque me lo dice la temperatura de condensación 00:39:26
el tipo de refrigerante 00:39:33
pero es lógico 00:39:35
A ver, ¿quién te va a decir a qué temperatura el refrigerante cambia de estado? 00:39:37
Pues el refrigerante. 00:39:46
¿Sabes? Hay unas tablas que te muestran los refrigerantes y las temperaturas de condensación que tienen los refrigerantes. 00:39:47
¿Vale? Que son las tablas nueve. Número nueve. ¿Vale? 00:40:00
vale, temperatura de evaporación 00:40:07
¿cuál era? 00:40:10
de evaporación 00:40:12
menos 8 00:40:13
vale, pues está entre 00:40:14
estas dos otra vez 00:40:17
5 y 10 ¿no? 00:40:19
sí, y aquí 00:40:21
vale 00:40:23
y aquí 00:40:25
hay que buscar 00:40:26
entre estas dos 00:40:29
el menos 8 00:40:32
el 3 00:40:35
3 vatios 00:40:36
ya está 00:40:37
pues tenemos también 00:40:40
que podemos 00:40:41
entre este y este 00:40:42
mira que poca diferencia 00:40:45
entre este y este 00:40:47
tenemos 00:40:50
378 00:40:52
o sea 00:40:54
379 00:40:56
o 3 con 00:40:57
o 2 con 2 00:40:59
379 00:41:02
378 00:41:05
vale 00:41:07
378 en este lado 00:41:10
pero aquí 00:41:14
la mitad de los dos 00:41:14
¿cuánto es? 00:41:17
hay que hacer la misma operación 00:41:19
a ver, 3 00:41:20
la temperatura de evaporación 00:41:23
se puede hacer mentalmente 00:41:25
ay Dios mío, no, no, no 00:41:27
ya me he quedado 00:41:35
8 más 00:41:36
3.80 00:41:39
igual 00:41:42
entre dos 00:41:43
7,58 dice 00:41:44
7,79 00:41:48
ah, 7,79 00:41:51
si uno es 7,78 00:41:52
o sea 00:41:55
3,78 y el otro 00:41:57
3,80 00:41:59
si lo sumas y divides 00:42:00
entre dos te das 00:42:03
3,79 00:42:04
ah, ya 00:42:06
y en estos 00:42:08
dos, si lo sumas 00:42:11
Si lo divides entre dos, pues te da 2,215, que es el punto medio. 00:42:13
¿Lo ves? 00:42:21
Sí. 00:42:22
Vale, entonces, ¿cuál de estos dos modelos cogemos? 00:42:23
¿El 1 o el 2? 00:42:27
¿A qué se parece más el 3? 00:42:30
¿A este orificio o a este? 00:42:33
A ver, a ver. 00:42:38
O sea, ¿cómo se hace? 00:42:43
Se hace tres menos tres setenta y ocho, y luego tres menos dos con veintiuno. 00:42:45
Tres menos tres setenta y ocho. 00:42:57
Y tres menos tres menos dos, veintiuno. 00:43:01
Sí, te equivocas. Es exactamente en lo mismo. 00:43:08
Aquí pones menos, menos 79 y aquí pones más 79. O sea, 790 vatios menos te da esto de lo que tú quieras y esto te da 790 vatios más. 00:43:14
yo si tuviera 00:43:37
que elegir 00:43:41
diría burro grande 00:43:42
ande o no ande 00:43:45
se puede coger 00:43:48
cualquiera de los dos 00:43:53
yo cogería el más grande 00:43:55
pero 00:43:57
no sé 00:43:57
por el refranero 00:44:00
castellano 00:44:03
vale 00:44:04
pero puedes poner pues cualquiera 00:44:10
de los dos, ¿sabes? 00:44:12
Y luego tú, a lo mejor 00:44:14
en la tienda, ¡oh, solo hay uno! 00:44:16
Y es eso. 00:44:20
Me voy aquí 00:44:21
y ya sí que está 00:44:36
completo el ejercicio. 00:44:40
¿Vale? 00:44:43
¿Os ha parecido muy difícil? 00:44:45
Esta parte, 00:44:48
segunda parte, sí. 00:44:49
¿Esta? 00:44:51
Sí. 00:44:52
Pero si tú puedes decir que coges cualquiera de los dos. 00:44:53
Vale, vale. 00:44:59
Ah, vale, vale. 00:45:00
Pero hay que decirlo o marcando. 00:45:02
Si yo me dibujo la tabla y te marco, pues también se entiende, ¿no? 00:45:04
Ya, pero te voy a decir por qué. 00:45:08
Y tienes que decir por qué. 00:45:10
Ese es lo difícil. 00:45:13
No sé. 00:45:19
Quería hacerle cinco, el último de esta. 00:45:20
Sí, ya no hay más, ya. 00:45:24
No, el 5, el 5B. 00:45:25
Ah, el 5B. 00:45:28
Por aquí la explicación. 00:45:30
¿Vale? 00:45:32
Voy a cortar la grabación. 00:45:33
Ah, 5B es el otro. 00:45:38
Vale. 00:45:41
Subido por:
Alicia H.
Licencia:
Dominio público
Visualizaciones:
55
Fecha:
20 de mayo de 2020 - 13:16
Visibilidad:
Público
Centro:
IES ENRIQUE TIERNO GALVAN
Duración:
45′ 42″
Relación de aspecto:
1.78:1
Resolución:
1280x720 píxeles
Tamaño:
304.82 MBytes

Del mismo autor…

Ver más del mismo autor

Comentarios

Para publicar comentarios debes entrar con tu nombre de usuario de EducaMadrid.

Comentarios

Este vídeo todavía no tiene comentarios. Sé el primero en comentar.


EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
