Buenos días, otro vídeo de Cipe. En este vamos a ver la exportación de resultados del modelo que ya hemos diseñado, modelado, importado, calculado, etc. 00:00:06
¿Dónde tenemos la exportación de resultados? Pues no es nada obvio porque depende de lo que queremos exportar 00:00:19
y tampoco es que el módulo de Cipe 3D nos dé demasiada información, a diferencia del módulo de CipeCat o de otros módulos. 00:00:24

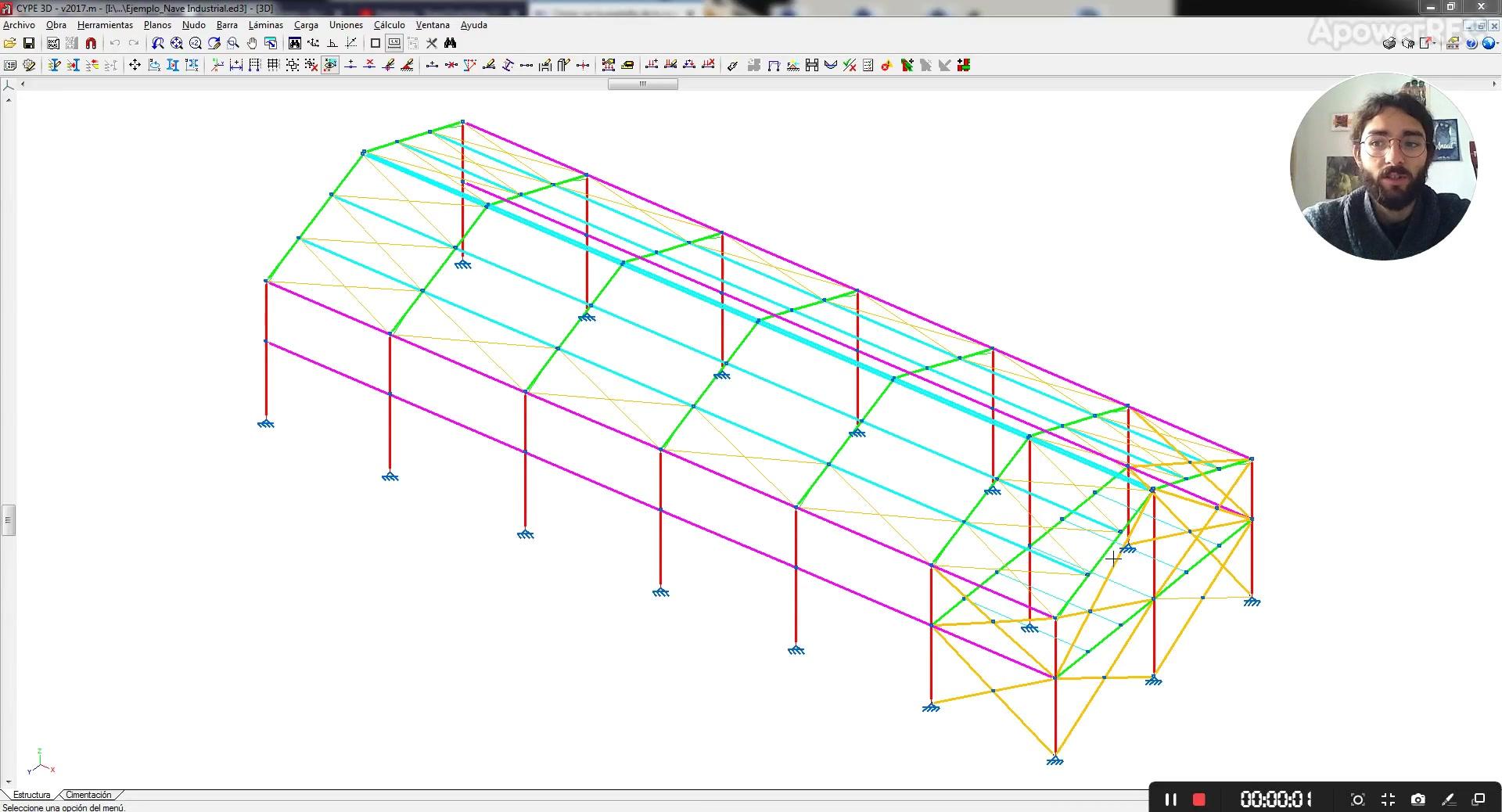

Entonces, elementos interesantes a exportar. En herramientas, vista 3D, estructura completa, os recuerdo que teníamos el modelo tridimensional de nuestra estructura 00:00:29
que era bastante chulo y que sirve para ilustrar lo que estamos haciendo. Para exportarlo tenemos este botón de aquí. 00:00:39
Si le clicáis, imprimir, os aparece este desplegable. Este desplegable tiene dos partes. Imprimir la vista actual, que lo que genera es una imagen similar a un imprimir pantalla, 00:00:48
no tiene mucho interés, o guardar la vista actual en un fichero, que tenéis tanto en formato JPG, donde podéis elegir las dimensiones del archivo, 00:00:56
1820 por ejemplo, él automáticamente os va a corregir el alto, trabajáis uno de los dos parámetros y automáticamente se os corrige el otro, 00:01:04
aquí tenéis la opción de elegir en qué carpeta querréis que se exportase, voy a poner la carpeta donde tenemos guardado el proyecto, 00:01:13
y podríais guardarlo aquí con el nombre que quisieseis 00:01:23
y con eso sacaríais una imagen 00:01:29
jpg 00:01:30
también podéis generar una imagen 00:01:31
bitmap, una bpm, bmp 00:01:34
útiles para web 00:01:36
un archivo mf 00:01:38
que yo la verdad es que no lo he usado nunca 00:01:40
un archivo de metadatos 00:01:41
y estos dos vuelven a ser interesantes 00:01:43
un archivo de xfodwg3d 00:01:45
es decir, un archivo que nos puede abrir autocad 00:01:48
si le damos a autocadwg3d 00:01:50
y le guardamos con el nombre 00:01:52
Bueno, iríamos aquí, elegiríamos donde queremos guardarlo, exactamente igual que antes y lo guardamos con modelo 3D, le daríamos a guardar y ahora si vamos a esa carpeta y lo abrimos, tenemos aquí modelo 3D, veis que se nos abre un modelo tridimensional con todos los perfiles extruidos, lo tenemos modelado directamente en 3D. 00:01:54
Por supuesto tiene errores y tiene fallos, como este que ya habíamos comentado, pero ya es una buena base para generar modelos tridimensionales y facilitar la comprensión de la estructura a nuestros clientes. 00:02:43
Como veis, es una opción muy interesante para ahorrarnos trabajo a la hora de modelar la estructura luego en AutoCAD. 00:02:55
Cerramos este archivo. 00:03:02
¿Qué otras opciones de exportación interesantes tiene el programa? 00:03:04
cerraríamos esta pantalla, la del modelo 3D, y otras opciones de mucho interés, de exportación de resultados, es todo lo que podemos ver aquí, podemos exportar este modelo alámbrico, 00:03:07
este modelo a base de líneas, a través del mismo símbolo que lo tenéis, justo debajo de láminas, si clicáis os aparece un desplegable absolutamente idéntico, 00:03:18
de manera que podéis sacar una imagen plana, ya sea en DXF o DWG, os recuerdo que son dos formatos de AutoCAD, con lo cual os da igual exportar en uno o en otro, 00:03:26
es AutoCAD básicamente, los mismos dos formatos de metadatos y BMP y el mismo formato JPG, por supuesto los formatos JPG no son tridimensionales, son una imagen plana y punto 00:03:33
lo mismo pasa con el AutoCAD 2D y con el DWG 2D, con el XF2D y con el DWG 2D, que son la imagen plana que estamos viendo ahora mismo en pantalla pero en AutoCAD 00:03:44
digamos que es como una axonometría plana, mientras que el 3D nos sacaría la estructura alámbrica, la pantalla es la misma 00:03:55
¿Para qué nos puede valer esto? 00:04:01
Bueno, pues porque la exportación de resultados de esfuerzos, reacciones, etc. 00:04:03
No la podéis sacar de ninguna otra manera 00:04:08
Hay una pequeña trampa, ahora después os la comentaré 00:04:10
Pero, fundamentalmente, si lo que queréis sacar son los diagramas de momentos 00:04:14
Tendréis que iros a cálculo 00:04:18
Tendréis que iros a cálculo 00:04:21
Esfuerzos 00:04:29
Elegir la ley bajo la que la queréis ver 00:04:31
Desplazamientos 00:04:36
Bajo este combo, por ejemplo, seleccionar el esfuerzo que queréis ver, momentos en Y, seleccionar la escala que queréis ver, 1, muy grande, 0,5. 00:04:37
Y ahora exportar, ya sea como imagen o como 3D, con la pantalla que hemos visto antes, con este desplegable. 00:04:48
Si no, no podéis sacar vuestros diagramas de momentos. 00:04:57
Yo quería sacarlos en 3D y a partir de esos 3D generarme los pórticos en plano para tener los diagramas, acotarlos a mano y dentro de AutoCAD y así tener diagramas si nos los pidiese un cliente. 00:04:59
Esto nos vale tanto para los momentos como para los cortantes, os recuerdo que son momentos y cortantes Z como para los axiles. 00:05:11
¿Qué otros tipos de resultados podemos exportar? 00:05:20
Pues en la deformada, al igual que en el 3D, se nos abre exactamente el mismo desplegable, podemos elegir los desplazamientos que queramos ver y de nuevo podemos exportar o una imagen JPG o un 3D en dequisición de WG o unas imágenes de bits. 00:05:23
Es decir, como veis todo el rato, nuestras opciones de exportación de resultados son las mismas. 00:05:38
La diferencia es si lo que exportamos es el 3D extruido de nuestras barras, el primero que hemos visto, 00:05:42
si lo que exportamos es el modelo en el que estamos trabajando, es decir, ese modelo alámbrico, 00:05:49
y los resultados que podemos ver en ese modelo alámbrico, que es lo que acabamos de ver, 00:05:53
o la deformada, que la tenéis en esta pantalla. 00:05:57
Pero como veis, el desplegable es lo mismo y las opciones son exactamente las mismas. 00:06:00
vale, este es como el gran paquete 00:06:03
de exportar resultados gráficos 00:06:06
por otro lado tenemos los resultados 00:06:08
de números, numéricos 00:06:10
las anejos, memorias, cálculos 00:06:12
que están en el símbolo de la impresora 00:06:14
esto lo comenté en interfaz básica y ahora vamos a ver esas opciones 00:06:16
si clicamos en listados 00:06:18
nos dice, oye, que tienes algún error 00:06:20
bueno, algún error no, algún aviso 00:06:22
en ver detalles nos lo explicaría 00:06:24
pues mira, has desactivado la generación de cargas de peso propio 00:06:25
para algunas barras 00:06:28
y ha habido una barra a la que no se le ha podido asignar 00:06:29
completamente las cargas superficiales. Bueno, no son errores, son un par de características del modelo. Cerramos, le damos a aceptar y nos aparece este desplegable. 00:06:31
Este desplegable es el índice de una memoria que nos va a generar automáticamente el programa. Nos dice, oye, ¿quieres índice? Sí, no. Simplemente clicando encima del tick 00:06:40
nos lo quita o nos lo pone. ¿Quieres que te dé las normas consideradas? Sí o no. ¿Cuáles son las situaciones de proyecto? Lo que llama situaciones de proyecto son los tipos de cargas 00:06:49
que hemos introducido, ¿vale? También le podéis pedir las combinaciones. Puesto que no hemos hecho análisis sísmico, no nos va a dejar dárselo. 00:06:58
Igual que el análisis de estabilidad global, que es una cosa llamada segunda orden y que no hemos tocado y que no vamos a entrar, o la resistencia al fuego. 00:07:05
Este sería el paquete de datos generales de obra. Por otro lado tiene el paquete de estructura. En el paquete de estructura puede daros la geometría con nudos y barras. 00:07:12
Los nudos yo en general los desactivo porque lo único que hace es daros el número de nudo N114 y el coeficiente de rígido relativo que ha supuesto. 00:07:19
Como veis son unos datos poco prácticos, poco interesantes y difíciles de leer porque ¿cuál es el nudo 114? Pues no resulta sencillo de buscar. 00:07:28
En barra sin embargo sí que tenemos varias opciones interesantes. 00:07:37
Materiales utilizados es fundamental porque os va a dar las tablas donde os va a decir qué aceros hemos usado, para qué tipos de barra, para qué tipo de perfil y cómo los ha considerado Cipe. 00:07:40
la descripción 00:07:48
yo la suelo quitar, aunque tampoco me parece 00:07:50
fundamental, igual que las características mecánicas 00:07:53
las características mecánicas son las propiedades 00:07:55
de área, inercia, módulos resistentes 00:07:57
es decir, las características geométricas de cada perfil 00:07:59
que hemos incluido, puesto que están 00:08:01
recogidos en un catálogo, tampoco me parece muy 00:08:03
interesante incluirlos en un anejo de cálculo 00:08:05
que lo que debería ser es sintético 00:08:07
útil y 00:08:09
fácil de leer 00:08:11
la tabla de mediciones en cambio tiene bastante interés 00:08:12
especialmente el resumen de mediciones 00:08:15
Porque lo que nos va a dar son la cantidad de kilos de hierro de cada tipo de perfil que tenemos en nuestra obra. 00:08:17
Nos va a dar el número de piezas, la longitud de la pieza y los kilos de hierro. 00:08:23
Esto es fundamental si queremos saber cuánto dinero va a costar nuestra estructura. 00:08:26
De hecho, no hace falta que hagamos memorias de cálculo para nuestros clientes. 00:08:30
Esta faceta es útil para nosotros para saber cuál de las cuatro opciones que estamos calculando y comparando 00:08:35
tiene menos kilos de hierro y por lo tanto es más barata de cara a un cliente. 00:08:40
Lo mismo nos pasa con la medición de superficies. 00:08:44
¿Qué interés tiene saber la superficie de metal que tenemos? Pues por si tuviésemos que pintarla con pintura intumescente, que como sabéis es una pintura que protege al acero del fuego para resistir contra incendios. 00:08:46
Con lo cual, la medición de superficie, si vais a trabajar con pinturas intumescentes o si queréis calcular los kilos de pintura o los metros cuadrados de pintura que vais a necesitar para protegerla de la corrosión, 00:08:56
para poner una pintura antioxidante, para pintarla de blanco porque queréis que la estructura esté pintada de blanco, todo eso es un rollo de calcular a mano pero Cipio os lo da. 00:09:06
Con lo cual es, de nuevo, otro dato muy interesante y muy relevante. 00:09:14
Por otro lado aquí tenemos las cargas. Las cargas os va a dar las cargas aplicadas sobre nudos o sobre barras y en qué combinación. 00:09:19
De nuevo yo creo que no es muy interesante porque lo usual es a mano y en una memoria general, en una memoria genérica, no en los anejos de cálculo, 00:09:24
porque esto lo que nos da es lo que normalmente se presenta a los colegios profesionales como anejos de cálculo, 00:09:31
vais a dar las cargas consideradas por metro cuadrado de acuerdo con el código técnico y demás. 00:09:36
Es decir, a alguien que quiera revisar vuestro proyecto, lo que le interesa no es si le habéis metido una carguita en un nudo de 10 kN para simular una viga puente y bla bla bla. 00:09:40
Lo que le interesa es, oye, estoy teniendo una viga puente, una viga grúa, perdón, una viga grúa que tiene tantos motores, de tanto peso máximo, con lo cual yo voy a considerar una serie de cargas de este valor. 00:09:50
Y eso se lo contáis en otra memoria. 00:10:03
Que en el nudo 114 esté esa carga, pues es bastante irrelevante para alguien que quiera revisar vuestro proyecto. 00:10:04
Pero que sepáis que aquí está la opción si la queréis activar. Pasa lo mismo con las barras. Os daría la carga que le va cayendo a cada barra en función de los paños. 00:10:09
Lo interesante es el dato del paño, no la carga que le cae a cada barra. Por supuesto tenéis la opción de láminas, como no hay láminas, pues no podéis clicarla. 00:10:16
Y aquí de nuevo hay otro paquete muy, muy, muy interesante, que es el de resultados. Si le damos al más, nos aparece el desplegable de qué resultados podemos ver. 00:10:23
Entre esos resultados tenemos los de nudos. Si le dais al desplegable, os dice, oye, te puedo dar los desplazamientos en función de cada hipótesis, 00:10:30
de las combinaciones o de las envolventes 00:10:37
de las envolventes no hemos hablado y nos podemos olvidar un poco 00:10:39
los desplazamientos en nudos 00:10:41
bueno, tienen su cierto interés a la hora 00:10:43
de hablar de movimientos, pero en realidad 00:10:45
para eso casi mejor aportáis la deformada 00:10:47
que hemos visto antes, porque si no de nuevo 00:10:49
¿cuál es el nudo 108 00:10:51
que se ha movido 3,6 cm hacia la derecha? 00:10:52
o tenéis al lado un mapa 00:10:56
de nudos que es bastante laborioso 00:10:57
de hacer y que no es fácil, no os lo va 00:10:59
a dar automáticamente Zipe 00:11:01
o no merece la pena. Con respecto a las 00:11:02
Barras, aquí sí que tenemos cosas más interesantes. Por un lado tenéis los esfuerzos. Lo que os decía antes, podéis dar los diagramas o podéis dar los esfuerzos en tablas para cada una de las combinaciones. Esto va a hacer que vuestra memoria pase de tener 20 y tantas páginas a 200. Yo no considero que sea especialmente relevante, pero oye, si queréis trabajar esos datos vosotros, tabularlos y demás, pues podéis exportarlos de esta manera. 00:11:07
La resistencia, esto lo que os va a dar es el aprovechamiento, lo llaman resistencia pero también en realidad es el aprovechamiento 00:11:27
Las flechas, recordad que le hemos marcado unas flechas límite y lo que os va a dar es la flecha para cada uno de ellos 00:11:34
Es un dato que puede tener su cierto interés 00:11:38
A mí lo que más interesante me parece son las comprobaciones ELU, completas o resumidas 00:11:40
Completas de nuevo nos dispara el proyecto, nos dispara la memoria a muchísimas páginas 00:11:45
Mientras que en resumido se limita a decir, oye, esta barra tiene estos esfuerzos máximos, este grado de aprovechamiento y por lo tanto cumple o no cumple 00:11:49
lo voy a dejar marcado porque os quiero enseñar 00:11:57
como os lo muestra porque es realmente 00:11:59
interesante y realmente útil, de hecho para 00:12:01
mí un buen anejo de cálculo es básicamente 00:12:03
dar los datos de obra 00:12:05
y el índice, las situaciones de proyecto 00:12:07
consideradas o no, este me parece más 00:12:09
voluntario, los materiales 00:12:11
considerados, a veces dejo la descripción o no 00:12:13
según tenga el día y según las páginas que me salgan 00:12:15
para no aburrir a quien tiene que leerse mi memoria 00:12:17
las mediciones, que no siempre 00:12:19
incluyen el anejo pero que sí que me guardo para mí 00:12:21
y para mi cliente 00:12:23
y las comprobaciones 00:12:24
de las barras 00:12:26
tendréis los mismos desplegables para pilares 00:12:28
vigas o láminas, si hubieses incluido 00:12:30
elementos pilar, viga o lámina 00:12:32
como ya os he dicho es mucho más cómodo trabajar con barras 00:12:34
y por último el mismo desplegable para la cimentación 00:12:36
que tampoco hemos trabajado de momento 00:12:38
con lo cual no voy a entrar a ello, le daremos a aceptar 00:12:40
y veis que 00:12:43
nos genera esta especie de falso word 00:12:44
donde podéis ir bajando pero no podéis editar 00:12:46
nada, os enseño lo que os mostraría 00:12:48
aquí tenéis lo que hablaba de situaciones 00:12:50
de proyecto, que son los distintos tipos de carga, sus combinaciones, sus factores de 00:12:52
combinación, sus factores de acompañamiento, sus coeficientes de seguridad, el material 00:12:56
con todas sus propiedades. Esta es la descripción que os digo que yo normalmente no la meto, 00:13:02
pero bueno, os da cada barra entre qué nudo y qué nudo va. Estas son las tablas de mediciones, 00:13:06
las completas, que os da la longitud de la pieza, el volumen de hierro que tendría, 00:13:13
de qué nudo a qué nudo va, qué tipo de acero tiene, un laminado de S275 y por lo tanto 00:13:17
el peso en kilos que tiene esta barra. 00:13:22
Y aquí está la parte realmente interesante. 00:13:24
El resumen de mediciones, que como veis 00:13:26
os va a dar HB180. 00:13:28
Tengo 61 metros en total de perfil 00:13:30
de la serie 61.237. 00:13:32
El perfil tiene 00:13:35
0.4 metros cúbicos, por lo tanto tengo 00:13:36
3.104 kilos de este tipo 00:13:38
de perfil. Os lo va haciendo 00:13:40
con cada uno de los perfiles. Fijaos que de UPN 00:13:42
que tiene UPN160 y UPN260 00:13:44
pues os lo separa. 41 metros 00:13:46
de dos UPN160 en cajón 00:13:48
y 140 metros de UPN260. Esto supone en total 181 metros de la serie, un volumen de 0,197 metros cúbicos de UPN160, 00:13:49
un volumen de 0,676 metros cúbicos de UPN260, un total de la serie de 0,874 metros cúbicos, y por lo tanto, 00:14:00
1.550 kilos de un tipo, 5.308 kilos del otro tipo, 6.858 kilos en total. 00:14:07
Al final os da un resumen total, con lo cual nuestra estructura tiene 24 toneladas y media de hierro. 00:14:14
Bueno, pues sabéis que está a dos euros más o menos el kilo de hierro, dos euros, dos euros y medio. 00:14:19
Estaríamos hablando de una nave que ahora mismo, sin contar otras cosas, está alrededor de los 50-60.000 euros. 00:14:24
Bueno, pues podéis haceros una idea de lo que está valiendo vuestra solución. 00:14:29
Aquí tenéis lo mismo para las mediciones de superficie de cara a las pinturas. 00:14:33
Y aquí tenéis lo que os decía de las comprobaciones en luz resumidas. 00:14:38
En estas comprobaciones lo que tenéis es, primero, el pandeo, si su esbeltez cumple o no cumple, es decir, si su esbeltez es menor, 00:14:41
la barra os la va a dar con un nombre que es entre nudos 00:14:47
no nos importa, y ya he hablado antes 00:14:49
de que bueno, que es que los nudos 00:14:51
que es que es un lío, que es que como vamos a saber 00:14:53
cuál es esta barra, no os da igual porque lo que nos importa 00:14:55
es que en toda la tabla, todas, absolutamente todas 00:14:57
las barras tienen aquí, escrito que cumplen 00:14:59
con lo cual, este anejo resumido 00:15:02
es muy útil por eso, porque aunque 00:15:03
alguien no sepa cuál es la barra N88, N64 00:15:05
va a dar igual, lo importante es que cumple 00:15:08
como todas las demás, lo que le estáis diciendo 00:15:09
es, ojo mira, te tengo aquí todo 00:15:11
el listado de todas las barras del proyecto 00:15:13
que son muy difíciles de rastrear, pero no pasa nada, porque todas cumplen, todas son seguras, estoy en norma, como decía, las opciones que, bueno, las opciones, los resultados que os da es que 00:15:15
cumple su esbeltez, cumple su esbeltez lateral, frente a viento, la local, su axil es 0, con lo cual no procede a hacer un cálculo de axiles, sino os va a dar en qué punto va a tener 00:15:25
el mayor problema de axil a compresión 00:15:37
y el pandeo 00:15:40
lo mismo para el pandeo, este es el de tracción 00:15:41
este es el de compresión, N tracción, N compresión 00:15:44
momento en el eje I, momento en el eje Z 00:15:46
cortante en el eje Z, cortante en el eje I 00:15:48
fijaos que os considera también los momentos Z 00:15:50
que os he dicho que son despreciables 00:15:52
son despreciables porque son muy pequeños 00:15:54
no porque no existan, él los va a comprobar 00:15:56
con el 0.32 que le ha salido 00:15:58
que es un número absolutamente irrelevante, pero no es 0 00:16:00
no vamos a trabajarlos por eso 00:16:02
porque son irrelevantes, pero 00:16:04
él los lo comprueba. Lo mismo pasa con el cortante I, que hemos dicho que mirábamos el cortante Z, ya veis, supone un aprovechamiento del 4,4 y aquí un agotamiento del 0,1, 00:16:05
es que es absolutamente despreciable, o del 36 frente al 3,7, son aprovechamientos muy bajos. Aquí lo mismo la combinación entre momento I y cortante Z, su pareja contraria, 00:16:18
Combinación entre las dos 00:16:28
Comprobación entre el axil, el momento I y el momento Z 00:16:29
Comprobación entre todos los tipos de esfuerzos 00:16:32
Momentos torsores 00:16:34
Momentos torsores con cortante I 00:16:36
Como ves, os va diciendo si procede o no procede 00:16:37
NP significa no procede 00:16:39
Y si procede, os dice cuál es el cachito, el porcentaje que gasta de nuestra sección 00:16:41
Al final os da una suma de todos los Ns 00:16:46
Y os dice cumple o no cumple 00:16:48
Así de sencillo es 00:16:49
Aquí tendréis todo el resumen de todas las barras 00:16:51
Como veis, lo realmente relevante es saber si cumple o no cumple 00:16:54
Y lo demás es secundario 00:16:57
Aquí os da la anotación lo que significa cada una de las cosas que os acabo de comentar. Cerramos y os explico ahora cómo va la exportación de planos. Planos, porque Zip3D no nos hace planos como tal. 00:16:58
Si le damos aquí a este simbolito nos dice, oye, que tienes dos avisos. Si veis detalles son los mismos dos avisos de antes. Cerramos, le damos a aceptar y nos aparece este cajetín. 00:17:13
Aquí tenemos varias opciones, que son capas, grabar y cajetín, que no vamos a tocar, 00:17:25
porque insisto, no tiene ningún sentido que os dediquéis a editar los planos dentro de Zipe 00:17:28
cuando es mucho más cómodo hacerlo en AutoCAD. 00:17:33
Cuando os digo que es mucho más cómodo, es que es infinitamente más cómodo. 00:17:34
Le daríamos a añadir, y nos aparece este desplegable. 00:17:38
Aquí, en este segundo más, lo que podéis hacer es ir añadiendo elementos. 00:17:42
Y clicando encima, podéis elegir qué tipo de elemento. 00:17:46
Le voy a dar a cancelar, voy a darle de nuevo. 00:17:50
Tenéis básicamente una opción 00:17:52
Que es añadir un 3D 00:17:54
Pero es que el 3D ya lo hemos exportado por otros caminos 00:17:55
Por eso no tiene ningún interés 00:17:57
La otra cosa que os va a permitir añadir 00:17:59
Que lo veremos en el siguiente módulo 00:18:00
Son las uniones 00:18:02
El detallado de uniones 00:18:03
Que os saca unos detalles 00:18:04
Al hilo de estos detalles 00:18:05
Bueno, aquí tenéis un montón de opciones 00:18:07
Para controlar 00:18:08
Que queréis sacar del 3D 00:18:09
Quiero sacar los coeficientes de pandeo 00:18:11
O quiero sacar la flecha 00:18:12
O quiero sacar la flecha 00:18:13
El límite de flecha absoluta 00:18:14
Las cotas 00:18:16
Y el tipo de perfil 00:18:17
Aquí vais eligiendo 00:18:18
Que datos queréis exportar tridimensionalmente 00:18:19
en el pantallazo, en el modelo, pero es que insisto, es que esto es mucho más fácil de controlar y de exportar con la otra interfaz que os he explicado antes, 00:18:22
con lo cual a mí me parece que su utilidad es muy, muy, muy limitada. La utilidad que de verdad tiene, en mi opinión, es este desplegable de detalles, 00:18:31
si clicáis, os aparece de nuevo otro desplegable, que como veis tiene el mismo formato que van teniendo todos, y al darle a más, tachán, os aparecen detalles en DWG 00:18:42
de muchísimos tipos. EAM es estructuras de forjado metálicos, EAG uniones soldadas y atornilladas, creo recordar. EAC son uniones de cimentaciones, CSL son criterios 00:18:51
genéricos para contenciones en cimentación. No me acuerdo muy bien de cómo va el código, pero bueno, podéis ir explorando cada uno de ellos. Como veis, tenéis un montón de detalles 00:19:05
en cada una de las familias que os coloque aquí arriba. 00:19:14
En principio los que más os van a interesar son los EAMs, 00:19:16
que son los detalles metálicos, 00:19:19
aunque creo que por aquí están los EDX, ¿eran? No. 00:19:21
Hay otro que no recuerdo, pero bueno, 00:19:24
simplemente es explorar en vuestras opciones 00:19:26
los forjados de chapa colaborante. 00:19:29
Aquí elegiríais el detalle que quisisteis, 00:19:32
podéis seleccionar varios manteniendo pulsado CTRL 00:19:34
y clicando, triqui, triqui y triqui. 00:19:36
Le daríais aquí abajo a aceptar 00:19:39
y se os cargaría el paquete de detalles. 00:19:41
Le daríais a aceptar, aceptar y aquí elegís el periférico en el que queréis exportar. 00:19:44
Es decir, si queréis exportar en DXF o en DWG o en otras cosas raras. 00:19:49
En principio lo que queréis exportar es en DWG para incluirlo en vuestros planos 00:19:54
que estaréis dibujando a mano con lo que se ve en el módulo de AutoCAD. 00:19:57
Le daremos a aceptar y nos aparece este desplegable que de nuevo tiene un montón de opciones 00:20:01
la mayor parte de las cuales son absolutamente inútiles 00:20:05
así que, porque son para editar, y ya, insisto, una vez más, editemos, por favor, en AutoCAD, que es mucho más fácil, mucho más cómodo, y además sabéis usarlo. 00:20:08
Iría a imprimir todos, que es lo único que realmente vale de algo de toda esta columna de aquí arriba, y aquí elegís el nombre del fichero y la ubicación en la que lo queréis guardar. 00:20:16
Seleccionaríamos, por ejemplo, que queremos guardarlo de nuevo en la carpeta donde estoy guardando todos estos archivos, le doy a aceptar, le pongo un nombre, 00:20:26
prueba clase, si quiero o no quiero que se me abra según lo guarde, le voy a dejar que sí, le doy a aceptar, y me abre el AutoCAD, me dibuja este 3D que como veis es un 3D plano, 00:20:38
por eso os digo que es mucho menos interesante que el otro, porque lo que os voy a dibujar en 3D no es un 3D de verdad, es una vista plana con los datos que le hemos solicitado, 00:20:52
es mucho más interesante sacaros esto mismo en 3D y poder girar y verlo todo correctamente, y el detalle que hemos seleccionado, pues aquí tengo el detalle, 00:21:00
ya que quiero cargar más detalle, pues le doy más, más, más y más, ya está dibujado y bueno, pues, pues esto es un poco lo que os puede exportar de planos y p3d, como veis, pues no aporta demasiado, pero bueno, es una opción que tenéis, voy a no guardarlo, 00:21:07
así que nada, estas son las opciones 00:21:21
generales de exportación 00:21:24
son las opciones generales 00:21:25
de exportación que 00:21:28
fundamentalmente van a valer 00:21:29
o yo las he utilizado profesionalmente 00:21:32
para exportar modelos tridimensionales 00:21:34
y que se hagan una idea de la estructura de mis clientes 00:21:36
exportar alguna vez los diagramas 00:21:38
porque tenía alguna revisión de alguna 00:21:39
consultora y he generado 00:21:42
un mapa 3D de los esfuerzos 00:21:44
acotando a los mayores a mano 00:21:46
dentro de AutoCAD me exportaba el 3D 00:21:48
me exportaba sus momentitos, sus diagramitas 00:21:49
y los numeritos los ponía a mano 00:21:51
o exportar los anejos de cálculo enlistados 00:21:53
que esos sí que son realmente importantes 00:21:56
y realmente útiles 00:21:58
en el próximo vídeo veremos temas de uniones 00:21:59
cálculo de uniones que están bastante limitadas en CIP3D 00:22:01
hay un módulo específico de cálculo 00:22:04
de uniones, pero aquí nos va a permitir 00:22:05
fundamentalmente las placas de anclaje 00:22:08
y las uniones sencillas 00:22:10
y simplonas de encuentro entre dos barras 00:22:11
perpendiculares entre sí 00:22:14
así que nada, en el próximo vídeo nos vemos, un saludo 00:22:15
Idioma/s:
es
Materias:
Diseño, Fabricación, Mecánica, Tecnología Industrial
Niveles educativos:
▼ Mostrar / ocultar niveles
  • Formación Profesional
    • Ciclo formativo de grado superior
      • Primer Curso
      • Segundo Curso
Autor/es:
Rodrigo Banderas González
Subido por:
Rodrigo B.
Licencia:
Reconocimiento - No comercial - Compartir igual
Visualizaciones:
2
Fecha:
7 de febrero de 2025 - 12:47
Visibilidad:
Público
Duración:
22′ 18″
Relación de aspecto:
1.85:1
Resolución:
1920x1038 píxeles
Tamaño:
138.91 MBytes

Del mismo autor…

Ver más del mismo autor

Comentarios

Para publicar comentarios debes entrar con tu nombre de usuario de EducaMadrid.

Comentarios

Este vídeo todavía no tiene comentarios. Sé el primero en comentar.


EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
