vamos a enfocarnos ahora en la parte del centro y luego en los cuernos parte del centro como
00:00:01

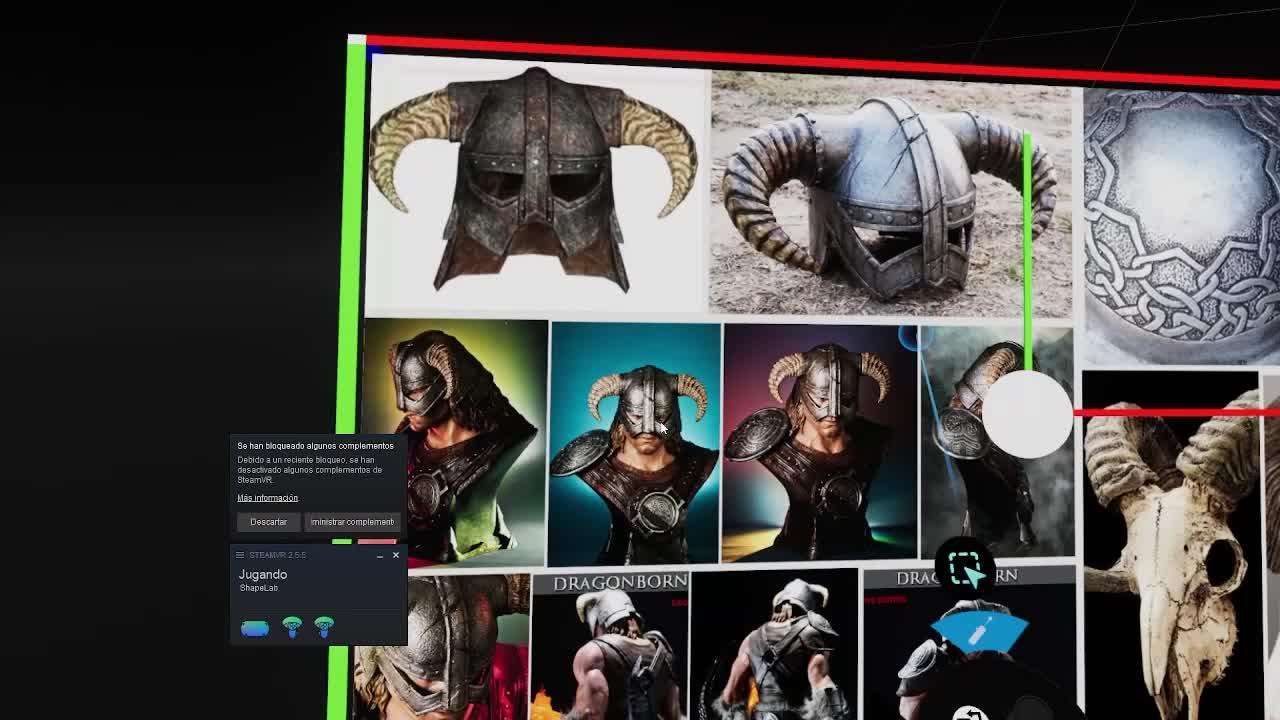

vemos sigue cierto de esta a esta varía pero vamos a intentar llevarnos esta estas dos
00:00:09
referencias vale que son las que más cuadran con el propio casco al menos a mi parecer bien pues
00:00:20
vamos a seleccionar el casco y simplemente como ya lo habíamos marcado esto ya lo hemos
00:00:29
hecho varias veces lo que podemos hacer es una cosa nueva que en nuestras herramientas
00:00:36
tenemos un apartado que es de constraints los constraints son como limitaciones efectivamente
00:00:46
a nuestro propio pincel
00:00:56
entonces el constrain de raycast
00:00:58
nos permite que siempre esté
00:01:01
en la
00:01:03
en la malla
00:01:05
de esa manera podemos hacer cambios a distancia
00:01:05
el constrain
00:01:09
de snap to surface
00:01:11
cuando estemos cerca del objeto
00:01:12
nos va a pegar
00:01:14
nuestro pincel a la malla
00:01:15
se nos viene muy bien
00:01:19
sobre todo para hacer
00:01:20
cambios
00:01:22
de seguido y que
00:01:25
todo tenga más o menos la misma el mismo valor por ejemplo aquí lo vamos a utilizar y el que
00:01:26
más me interesa aquí es el de rotation el de rotation lo que hace es que gira nuestro pincel
00:01:37
acorde con cómo nos movemos nosotros si lo pongo más pequeño se va a ver mejor lo veis si es cierto
00:01:43
con este alfa por así decirlo no nos interesa tanto pero si utilizamos el cubo nos permite
00:01:54
hacer líneas rectas y eso nos viene muy bien para esta parte darle el acabado en v que tiene
00:02:04
al final que es esto de aquí entonces con esos dos constraints vamos a ir marcando quitar el
00:02:14
El Invert es otro de los Constraints, es simplemente el que nos hace cambiar el pincel, este ya lo conocemos, y ahora voy a ir haciendo lo que estábamos planteando desde antes, hacer aquí un Smooth, cuando hacemos depresiones quizás el Snap to Surface no nos interesa tanto, porque no vamos a necesitar la misma depresión en todos los lados,
00:03:32
entonces hay que tener cuidado de no dejarlo activo vale vamos a ir con él con los cuernos
00:04:37
vale si nos fijamos bien en los cuernos no sólo está el cuerno saliendo y fugando del propio casco
00:06:01
sino que también tenemos una zona de acero del propio casco de hierro vale que también es una
00:06:10
protuberancia entonces vamos a hacer es vamos a plantear esa zona en la malla de nuestro casco
00:06:18
cuando saquemos el propio cuerno la malla la vamos a vamos a hacer otro objeto y es otro objeto va a
00:06:24
ser va a estar aparte como ya hemos planteado en otras ocasiones bien medianamente vamos a calcular
00:06:34
que si nos fijamos en esa referencia
00:06:45
de aquí, podemos ver que el propio casco
00:06:50
si lo dividimos en dos
00:06:53
si lo dividiéramos en dos, pero exclusivamente el huevo como he señalado al principio
00:06:57
vemos que el hueso es una
00:07:03
perdón, el cuerno es una protuberancia que sale en la parte de atrás
00:07:07
no es exactamente en el medio
00:07:11
es decir no es exactamente en el medio de nuestro objeto no es aquí sino que es un poquito para
00:07:13
atrás lo podemos ver ahí en la referencia entonces con eso en mente voy a cambiar los ajustes de mi
00:07:22
cilindro para que medianamente me dé un cilindro que me interese tener y vamos a ver que tampoco
00:07:34
fuga demasiado del casco vale realmente no llega a salir muchísimo simplemente sale un poco del
00:07:52
casco porque todavía no estamos planteando el propio cuerno estamos planteando exclusivamente
00:08:03
el hierro que hace que salga el cuerno aquí como vemos al meter el casco o sea meter el cilindro
00:08:08
evidentemente nos atravesa el casco eso no pasa nada ya sabemos que esto lo podemos cambiar
00:08:34
simplemente con el pincel clásico voy a quitarle este valor por si acaso con el pincel clásico
00:08:39
vamos a ir volando esta zona podemos hacer también hacerlo con un masking no hay ningún problema
00:08:49
vamos a hacer un smooth agresivo para eludir los cambios que nos ha hecho y también pues
00:08:55
aprovechamos para volver a darle forma al interior del casco. Vamos a ir a detallar
00:09:07
nuestro cilindro, pero como veis en la referencia, si lo vemos aquí arriba, lo que es el cilindro
00:09:23
no es parte del casco, es decir, sí que está, pero le vamos a hacer una valoración muy
00:09:31
pequeña de diferenciación, porque al fin y al cabo es como soldado, pero tampoco es
00:09:38
extremadamente detallado entonces lo único que vamos a hacer es acercarnos un poco más de lo
00:09:46
normal y pasar el smooth porque hacemos este primer smooth tan de cerca para que no sea tan
00:09:52
agresivo ya que lo tenemos planteado ahora es cuando vamos a hacer un segundo smooth en el
00:10:13
que no vamos a estar tan cerca cuidado con esta zona porque si hacemos un smooth con el pincel
00:10:20
grande va a afectar a la zona de abajo
00:10:29
y eso no lo queremos
00:10:32
como veis es cuestión de ir colisionando
00:10:33
las dos mallas
00:10:43
por así decirlo, pero encontrar una manera
00:10:45
natural en la cual las dos
00:10:47
sigan teniendo su propia
00:10:49
forma, aquí arriba en la valoración
00:10:51
del casco me parece
00:10:53
que encontramos
00:10:55
un smooth un poco más
00:10:57
agresivo
00:10:59
en el cual
00:10:59
las dos mallas
00:11:01
no son tan distinguidas.
00:11:05
Entonces voy a dejarme un poquito más
00:11:10
y vamos a marcar un smooth más agresivo.
00:11:12
Como veis, al hacer el smooth más agresivo
00:11:16
hacemos que la curva sea más suave entre uno y otro.
00:11:17
