¿Qué es un microcontrolador? 00:00:01
Un microcontrolador es un circuito integrado programable que recune en un solo chip todas las funcionalidades básicas de un ordenador, CPU, memoria y periféricos de entrada y salida. 00:00:16
Es decir, que en un solo chip tenemos un pequeño ordenador con funciones limitadas. 00:00:31
¿Qué ventajas tiene un microcontrolador respecto a un ordenador? 00:00:38
Pues que tiene un coste menor, consume poca energía y se pueden conectar directamente a él los sensores y actuadores. 00:00:43
Aunque un microcontrolador es un chip como el que vemos aquí, generalmente suelen ir montados en una tarjeta controladora, que es lo que vamos a estudiar con Arduino. 00:00:52

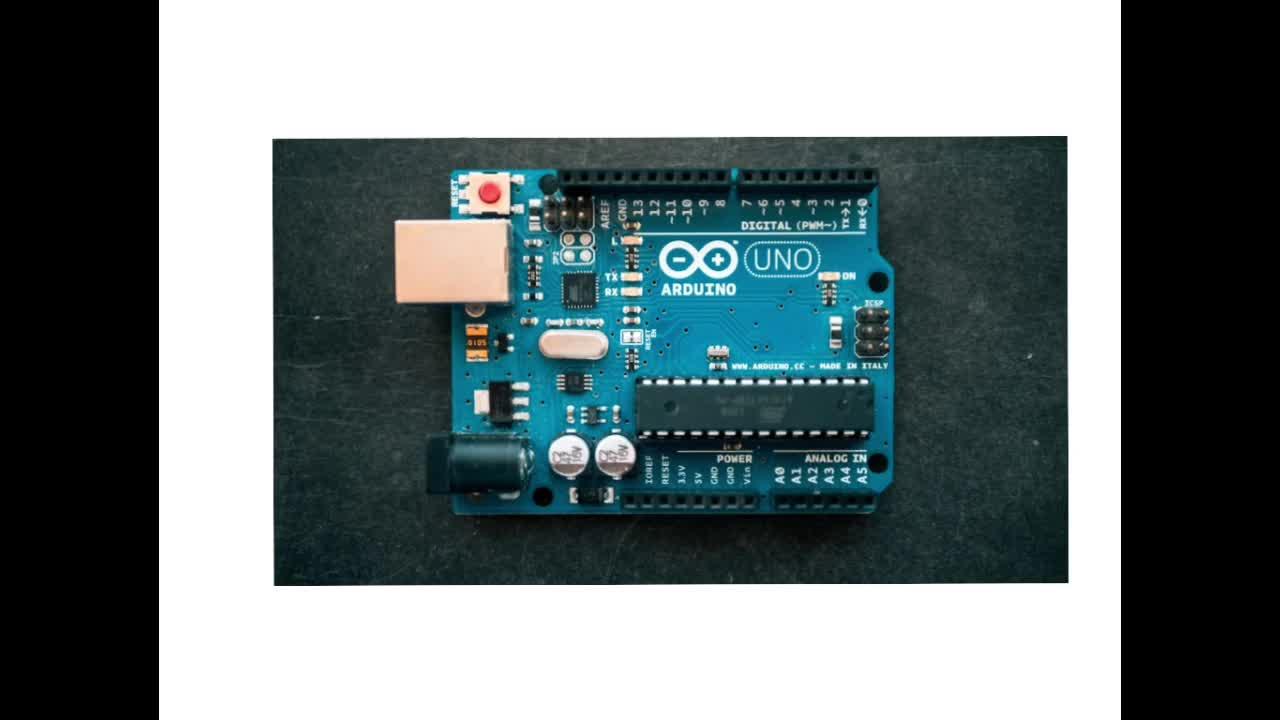

Ahora vamos a ver las partes que podemos encontrar en una tarjeta controladora tipo Arduino 00:01:04
Como podéis ver aquí tenemos un puerto de entrada de USB 00:01:12
que es donde vamos a conectar nuestra placa con el ordenador 00:01:17
Al lado de la entrada de USB vemos un botón rojo que es el botón de reset 00:01:21
que lo que hace es reiniciar la placa 00:01:27
Si continuamos analizando la placa, veremos que tenemos aquí 14 entradas y salidas digitales y además una conexión a GND o tierra 00:01:30
Los pines 3, 5, 6, 9, 10 y 11 se pueden utilizar también como salidas analógicas 00:01:41
A continuación tenemos el LED de encendido que nos indica cuando a la placa le está llegando una corriente eléctrica 00:01:53
En la parte de abajo nos encontramos con 6 entradas analógicas 00:02:00
Aquí tendremos los pines de potencia con los que podremos alimentar el circuito con 3,3 voltios o 5 voltios 00:02:06
Y tenemos otras dos conexiones a tierra 00:02:15
Aquí debajo de la entrada del USB tenemos la alimentación externa 00:02:18
que nos va a permitir utilizar la tarjeta sin tener que estar conectado con el USB al ordenador 00:02:24
Podremos alimentarlas con una pila o baterías de entre 7 y 12 voltios 00:02:32
Y para finalizar aquí tenemos el microcontrolador 00:02:37
que es donde cargaremos desde el ordenador nuestro programa 00:02:41
Ahora vamos a ver lo que es una placa de pruebas de prototipado o protoboal 00:02:45
Como podéis ver es una placa con muchos agujeritos 00:02:51
Está separado por un huequito aquí en medio que hace que este lado y este otro no estén comunicados 00:02:54
Y lo mismo ocurre con estas dos filas que tenemos aquí y estas dos filas que tenemos aquí 00:03:02
Están separadas de estas y estas 00:03:07
Estas filas están unidas por debajo con un filamento 00:03:10
De manera que si tenemos que conectar varias cosas a la tierra 00:03:14
Como la placa Arduino solo tiene tres puntos en el que se pueda conectar 00:03:18
Podríamos poner todo aquí y conectarlo directamente a la placa 00:03:23
Lo mismo ocurriría si queremos conectar varias cosas a la fuente de alimentación 00:03:28
Lo podríamos conectar todo aquí 00:03:33
De forma que todo esto estaría unido por abajo 00:03:35
Pero, ¿qué ocurre en estas otras dos partes de la placa? 00:03:37
En este caso, la unión está por columnas, de forma que si yo engancho algo aquí y aquí y aquí y aquí, lo estaría conectando al mismo punto. 00:03:43
También podemos encontrar placas un poquito más pequeñas, como estas que vemos aquí, que hay de diferentes colores. 00:03:56
y al igual que en las anteriores, estas columnas estarían unidas entre sí, separándolas por esta del medio. 00:04:04
