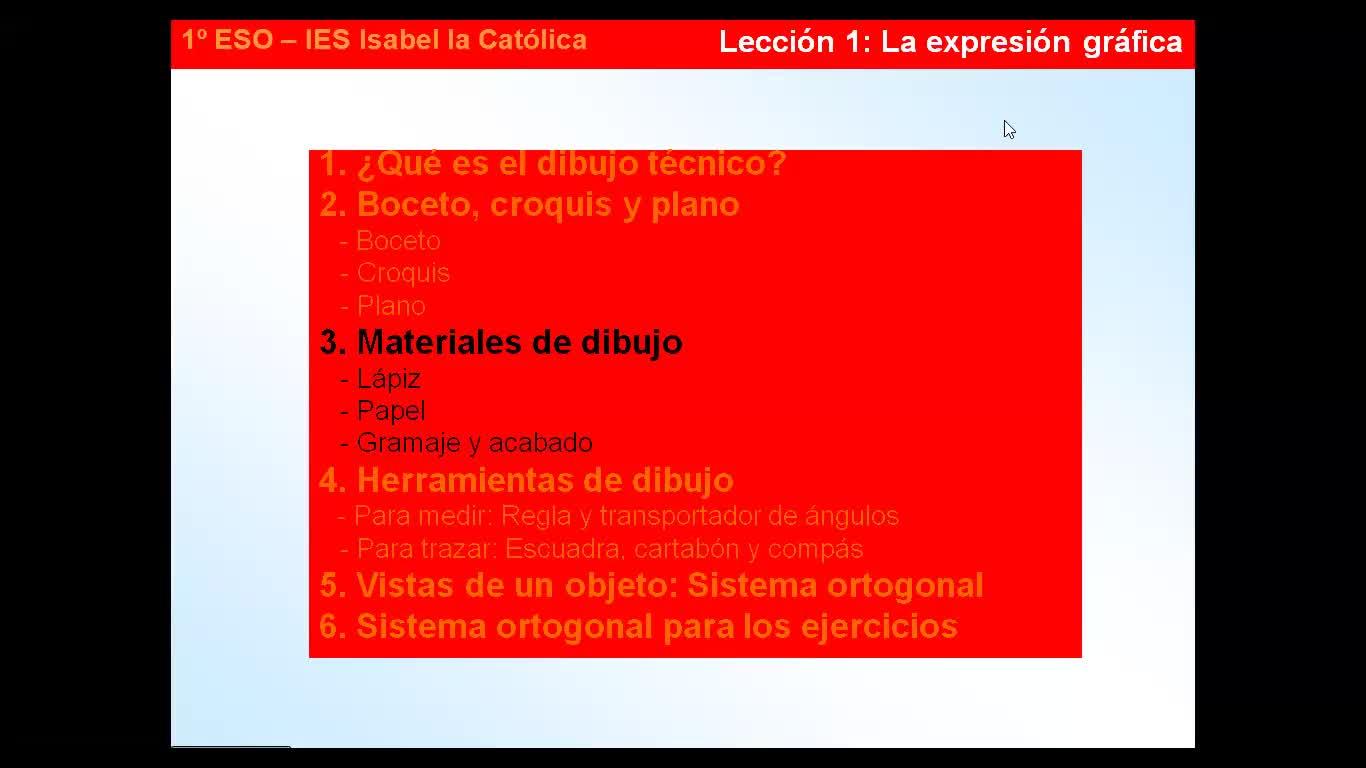

1º ESO / Tema 1 -> Punto 3 - Materiales de dibujo - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 26 de abril de 2020 por Jose Enrique S.

197 visualizaciones

Más información Transcripción

Descargar la transcripción

Bien, pues una vez que ya hemos visto qué consiste el boceto, el croquis y el plano, pasamos al punto 3 del tema en el que vamos a ver cuáles son los materiales de dibujo más utilizados, que son el lápiz y el papel y algunas características de los animales. 00:00:00
Empezamos viendo el lápiz. 00:00:14
Bueno, evidentemente el lápiz ya lo conocéis, sirve para dibujar 00:00:16
y en nuestro caso en tecnología para dibujar planos 00:00:21
y lo que diferencia a uno de otros es la dureza 00:00:24
y esta dureza va a determinar que lápiz se utilice para una cosa o para otra 00:00:27
Según la dureza los lápices son los siguientes 00:00:32
Tenemos por una parte lápices blandos que son los que se utilizan para dibujo artístico 00:00:35
y que como veis aquí manchan mucho 00:00:40
¿Cómo se identifican? Pues con una letra que es la letra B 00:00:42
y van desde el 9 hasta el B, de manera que cuanto más grande sea el número, más blando va a ser el lápiz, con lo cual el lápiz 9 es más blando que el 8B, 00:00:45
el 8B más que el 7B, el 7B más que el 6B y así sucesivamente. 00:00:58
El siguiente tipo de lápiz que hay es el lápiz medio. El lápiz medio es un lápiz que como veis aquí se utiliza para dibujo a mano alzado o para croquis. 00:01:03
Y cómo se identifica con las letras H, B o F. Este es el normal, que normalmente nos suelen vender en las tiendas. Y por último tenemos los lápices duros. Y los lápices duros son los que se utilizan para dibujar con trazo fino en un plano. Realmente son los que utilizamos en tecnología y se identifican con las letras desde la H hasta la 5H. 00:01:11
De manera que, igual que pasaba con lápices blandos, cuanto mayor sea el número, más duro es el lápiz, con lo cual el 5H es más duro que el 4H, el 4H es más duro que el 3H y así sucesivamente. 00:01:32
La diferencia entre que sea duro o blando es simplemente en la composición que tiene la mina. 00:01:45
La mina del lápiz blando se deshace con facilidad y la mina del lápiz duro se deshace con muy poquita facilidad. 00:01:49
en el taller podéis utilizar el que queráis 00:01:56
yo os recomiendo el HB que es el que 00:01:59
normalmente te venden pero si alguno quiere dibujar 00:02:01
con lápices B 00:02:03
o con lápices H en principio no hay ningún problema 00:02:04
para que veáis como queda 00:02:07
al dibujar aquí tenemos todos 00:02:09
en esta imagen, este sería 00:02:11
como queda el 00:02:13
lápiz HB 00:02:13
si os fijáis a medida que vamos hacia la derecha 00:02:16
que tenemos lápices blandos 00:02:19
cuanto mayor sea el número 00:02:21
más va a quedar 00:02:22
marcado en el papel, por tanto 00:02:25
por eso estos son los que se utilizan 00:02:26
para dibujo artístico, para hacer 00:02:29
difuminaciones, para hacer sombras 00:02:30
sin embargo en los planos no queremos 00:02:32
ni caer difuminaciones, ni sombras, ni nada 00:02:34
es decir, el lápiz no debe moverse 00:02:36
bajo ningún concepto, por eso nos 00:02:38
interesan los lápices H 00:02:40
que son los duros, si os fijáis 00:02:42
cuanto más duro es 00:02:44
el lápiz, menos mancha 00:02:46
y más marcado va a quedar dentro del papel 00:02:48
bien, pues una vez 00:02:50
visto el lápiz, pasamos a ver el papel 00:02:52
En el papel lo más interesante es el tamaño. Ya sabemos que el papel es el soporte más utilizado para hacer planos. En realidad podemos dibujar sobre metal, sobre madera, sobre plástico, sobre cualquier superficie, pero los planos, como ya conocéis, se hacen normalmente en papel. 00:02:54
Bien, pues los papeles no pueden tener el tamaño que yo quiera, sino que todos los papeles tienen ya un tamaño predefinido y ese tamaño predefinido es lo que se llama como formato. El formato hay diferentes, el más utilizado es el DIN, entonces es el DIN OMEGUN que viene del alemán y que es el que hemos heredado en toda Europa. 00:03:12
Hay otros formatos, pero en principio para dibujos técnicos el más utilizado es este. Y sus tamaños van siempre desde el DIN A0, que es el más grande, hasta el DIN A10, que es el más pequeño. El normal, el que utilizamos todos normalmente en los cuadernos, es el tamaño DIN A4 y es el que se recomienda para el taller. Pero si alguno quiere utilizar cualquier otro tipo de formato, no hay problema. 00:03:32
¿Cómo son los tamaños del DIN A0? Pues si os fijáis, el más grande es el DIN A0 y el más pequeño es el DIN A10, es decir, cuanto más grande es el número, más pequeño es el papel. 00:03:54
¿Y cómo se obtienen los tamaños? Fijaros en el DIN A0. El DIN A0 tiene un tamaño que va de 841 milímetros de ancho, que sería esto, hasta 1189 de largo, que sería esto. 00:04:07
Si hacéis la multiplicación os va a salir exactamente un papel de un metro cuadrado. Esto sería el DIN A0. Pues bien, si el DIN A0 lo partimos por la mitad obtenemos el DIN A1. Fijaros que el tamaño del DIN A1 es justamente, el largo es el ancho del anterior y el ancho del DIN A1 son 594. 00:04:19
Si sale el DIN A1, lo partimos en dos, obtenemos el DIN A2. Si os fijáis, siempre son la mitad, ahí tenéis el tamaño del DIN A2. El DIN A2, su largo va a ser el ancho del DIN A1 y su ancho va a ser 420 y así sucesivamente. 00:04:45
dividimos por la mitad el DIN A2 y obtenemos el DIN A3 00:05:01
y si dividimos el DIN A3 por la mitad obtenemos el DIN A4 00:05:04
y si dividimos el DIN A4 por la mitad 00:05:07
obtenemos el DIN A5 y así sucesivamente 00:05:10
tenemos el DIN A6, el DIN A7, el DIN A8, el DIN A9 00:05:12
hasta el más pequeño de todos que sería aquí 00:05:16
que sería el DIN A10 que tiene una 00:05:19
medida de 26 por 37 milímetros 00:05:22
entonces estos son los tamaños DIN A 00:05:25
que se utilizan prácticamente para todos. 00:05:28
Si os fijáis, el DIN A2 es el tamaño de las cartulinas, 00:05:30
el DIN A3 es el tamaño de los carteles, 00:05:33
el DIN A4 es el tamaño normal que utilizamos 00:05:36
y el DIN A5 es el de las cuartillas. 00:05:38
Y el resto de DIN A se utilizan para otras cosas, 00:05:41
pero para que veáis cómo se obtenen los diferentes tamaños de papel. 00:05:43
Y por último, vamos a ver dentro del papel 00:05:47
qué es el gramaje y el acabado, 00:05:50
que son las características importantes que lo definen. 00:05:51
El gramaje va a ser siempre la masa de papel 00:05:54
que unirá a la superficie, es decir, la densidad. 00:05:56
El peso por metro cuadrado. 00:05:58
Y nos va a dar siempre una idea del grosor y de la resistencia. 00:06:00
Evidentemente, cuanto mayor el gramaje, mejor va a ser el papel, 00:06:02
porque va a ser más robusto, pero evidentemente va a ser más caro. 00:06:06
El papel de seda, por ejemplo, tiene un gramaje de 20 gramos por metro cuadrado. 00:06:09
El papel de cuaderno, que es un poquito más denso, entre 60 y 80. 00:06:13
Y la cartulina, que es todavía más densa y todavía más ancha, 00:06:17
pues tiene 120 gramos por metro cuadrado. 00:06:22
¿Qué es el acabado? 00:06:25
El acabado es el aspecto que tiene el papel a la vista y al tacto. Y aquí hay que distinguir entre varias cosas, entre el brillo, entre la textura y el color. Normalmente el papel suele ser blanco, suele ser mate y suele ser liso, pero puede tener otras propiedades diferentes. En esta tabla podéis ver algunas de ellas. 00:06:26
En cuanto al brillo, como veis aquí, el papel puede ser mate, que significa que no tiene brillo, que es el normal, o puede ser satinado, que es el papel que es brillante en la luz. 00:06:44
En cuanto a la textura, puede ser liso, que es el normal, sin ningún tipo de rugosidad, o puede ser rugoso, con textura que al tacto tiene rugosidad. 00:06:56
Y en cuanto al color, pueden ser blancos, que sería el papel normal, pueden ser coloreados, cuando es de cualquier color que no sea blanco, y pueden ser incluso transparentes como por ejemplo papel digital. 00:07:05
Bien, pues con esto hemos terminado el punto 4 en el cual hemos repasado, hemos visto las propiedades más importantes del papel y del lápiz a la hora de hacer planos. 00:07:16
