Bueno, pues seguimos explicando el proyecto y ahora vamos a pasar al paso 3B, que va a ser el circuito digital de control con contraseña. 00:00:00
Bueno, ¿qué hace este circuito? Este circuito lo que va a hacer inicialmente es activar o desactivar un LED en la salida S, que hemos visto antes en la tabla de verdad, en función de las combinaciones digitales 0 y 1, que le lleguen en función de la posición de tres entradas, que van a ser tres interruptores A, B y C. 00:00:08
Como ya hemos visto en la simulación, hay 5 combinaciones que activan el circuito y 3 combinaciones que no lo hacen 00:00:26
Para saber cuáles son las que activan el circuito y cuáles no, tendrás que haber hecho antes previamente en la página 9 00:00:32
La tabla de verdad dentro de la pantilla 1 00:00:37
Cuando la combinación de las entradas coloque un 1 en la salida S, el LED se debe encender 00:00:40
Cuando la combinación de las entradas coloque un 0, el LED se debe apagar 00:00:45

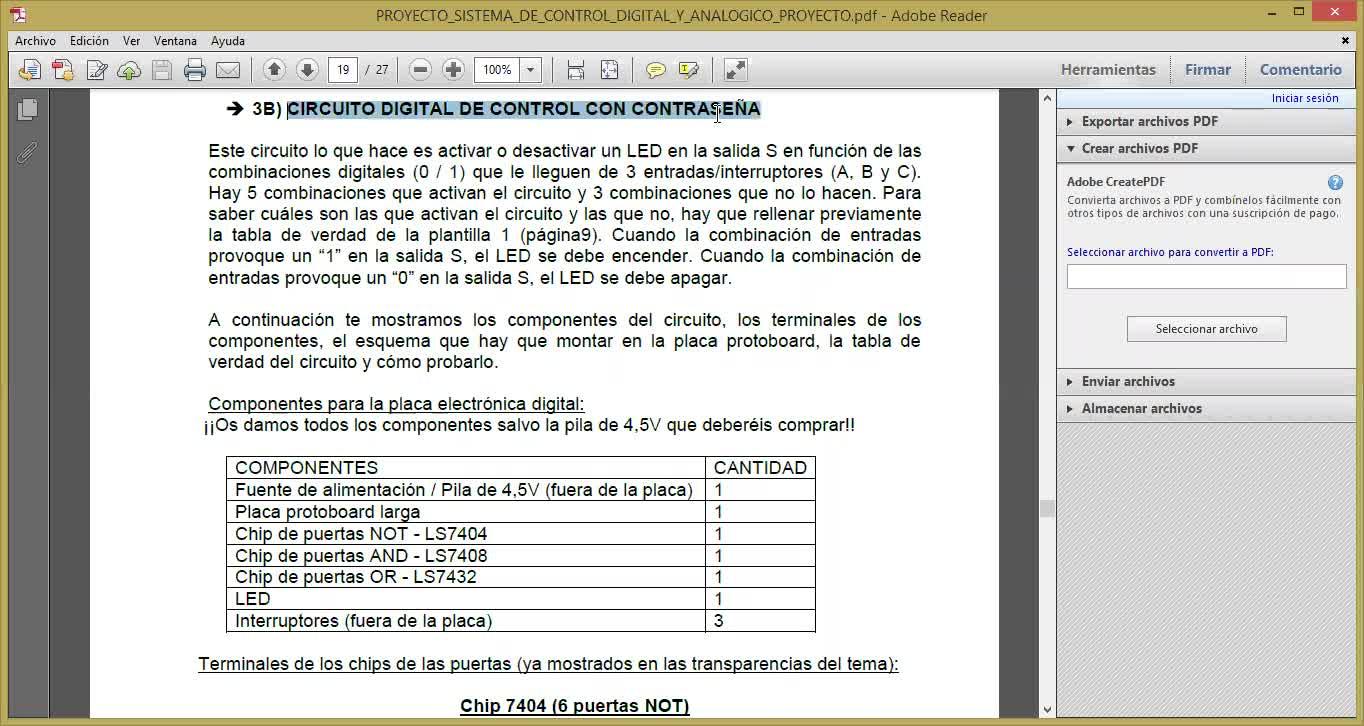

Como en el circuito analógico, vamos a enseñarte lo primero 00:00:49
cuáles son los componentes del circuito, los terminales de los componentes, 00:00:52
el esquema que hay que montar, la tabla de verdad y cómo probar. 00:00:57
Los componentes son los que veis aquí. 00:01:00
Como hemos visto en el circuito de lógico, os vamos a dar todos los componentes 00:01:03
excepto la pila de 4,5 voltios que tendréis que comprar. 00:01:06
Entonces, aparte de la pila, tenemos una placa fotovoltaica larga 00:01:10
donde vamos a poner el circuito digital y más tarde, 00:01:13
como habéis visto anteriormente en la plantilla del circuito de interfaz, 00:01:16
Tenemos un chip de puertas NOT en LS7404, un chip de puertas AND en LS7408, un chip de puertas OR en LS7432, un LED y tres interruptores que van a ir fuera de la placa que son los que van a simular los C2 y C1 en las entradas. 00:01:19
vale, los terminales de los chips ya los conocéis 00:01:35
porque lo vimos en la parte de teoría 00:01:37
pero lo vamos a recordar aquí 00:01:39
aquí tenéis los terminales de el 7404 00:01:40
que ya sabéis que tiene 00:01:43
6 puertas NOT 00:01:45
y que de todas estas 00:01:46
tenéis que utilizar y probar solamente una de ellas 00:01:48
la que queráis, alimentándolo 00:01:51
previamente a 5 voltios en la parte superior 00:01:53
de la placa como ya hemos visto antes 00:01:55
y con 0 voltios en la 00:01:57
en la fila inferior 00:01:59
como he dicho antes en la prueba inicial 00:02:01
que tenéis que hacer para comprobar que funciona 00:02:03
El 7408 00:02:05
Tiene, aunque pone aquí 6 00:02:07
Son 4 puertas AND 00:02:09
¿Vale? Tienes que utilizar una de ellas 00:02:10
Puedes utilizar la que vosotros queráis 00:02:13
Y el 00:02:15
7432 00:02:16
Tiene 4 puertas OR 00:02:18
Aunque aquí pone 6 son 4 00:02:20
Y podéis utilizar cualquiera de ellas 00:02:22
Estos son los chips que ya conocéis 00:02:23
Porque los hemos necesitado antes 00:02:25
Para comprobar que funcionaba 00:02:28
El esquema eléctrico también lo conocéis 00:02:29
Porque es el mismo que el de la simulación 00:02:32
tenemos los tres interruptores 00:02:34
que van conectados en esta combinación 00:02:36
de puertas, una OR, una ANT 00:02:38
y una NOT, finalmente a un LED 00:02:41
hay cinco combinaciones 00:02:43
de las puertas que hacen que la salida 00:02:44
de un 1 y por tanto les encienda 00:02:46
y hay tres que hacen que la salida de un 0 00:02:48
y por tanto el LED se apague 00:02:50
como en el analógico 00:02:52
lo que está dentro de este cuadradito 00:02:54
de este rectángulo son los componentes 00:02:56
que hay dentro de la placa 00:02:58
mientras que fuera de ella tendrán que estar 00:02:59
los interruptores A, B y C 00:03:02
vale, el negativo del LED 00:03:04
se conecta a 0 voltios, como veis aquí 00:03:07
este símbolo significa 0 voltios 00:03:09
y por tanto tendréis que conectarlo 00:03:11
a la fila horizontal inferior de la 00:03:13
placa donde están los 0 voltios de la fuente 00:03:15
de alimentación, vale, el positivo 00:03:17
vale, del LED como veis 00:03:19
se conecta a la salida 00:03:21
de la puerta NOT del chip 00:03:23
de la puerta NOT del chip que hayas 00:03:25
utilizado 00:03:27
vale, aunque no esté dibujado en el esquema 00:03:28
como ya sabemos, hace falta una 00:03:31
fuente de alimentación que alimente la placa 00:03:33
y que habrá que conectarlo exactamente igual que hemos visto 00:03:36
en el circuito analógico para alimentar los tres chips digitales 00:03:39
en los pines 7 y 14 con 5 y 0 voltios 00:03:42
¿vale? como veis aquí es exactamente igual que en la otra 00:03:44
placa, conectamos el positivo 00:03:48
de la pila que es la patilla corta 00:03:51
a la fila superior, el negativo de la pila 00:03:54
que es la patilla larga a la fila inferior 00:03:57
y como la pila no se puede quedar fija porque la pueden quitar 00:03:59
tenéis que dejar los dos cables al aire 00:04:02
le tenéis que poner con celo un papelito 00:04:04
que ponga más digital y menos digital 00:04:07
para indicarle que ahí es donde tenemos que conectar 00:04:09
el positivo y el negativo de la pila 00:04:11
para alimentar este circuito 00:04:13
¿Qué más cosas hay que tener en cuenta de este circuito? 00:04:15
Como ya os he dicho, A y C son tres interruptores 00:04:19
de los que van a salir dos cables 00:04:22
Entonces, un cable va a ir conectado 00:04:23
a una fila cualquiera de cinco agujeros 00:04:26
de la placa que no te ha conectado nada más 00:04:29
y a partir de ahí va a sacar los cables 00:04:31
que necesiten ese señal de A, B y C 00:04:33
al resto del circuito. 00:04:35
Y otro cable tiene que ir conectado obligatoriamente 00:04:37
a la fila horizontal inferior donde están 00:04:40
conectados los 0 voltios que vienen de la fuente 00:04:41
o de la pila. De manera 00:04:43
que tienen que quedar como veis aquí. 00:04:45
Si os fijáis en los tres interruptores 00:04:47
en A, B y C un cable va a una 00:04:49
fila de la placa, la que tú quieras 00:04:51
en ese caso sería esta para C 00:04:54
esta para B y esta para C 00:04:55
asegurándote que ahí no hay ninguna partida 00:04:57
de ningún componente y el otro 00:04:59
cable del introductor va siempre a la fila 00:05:01
en feo donde tenemos los 5 voltios 00:05:04
¿vale? de manera que 00:05:06
dependiendo de que la patilla esté conectada 00:05:08
hacia un lado o esté hacia otro 00:05:10
va a dar un 1 y un 0 00:05:12
si está en un lado va a dar un 1, si está en otro lado 00:05:13
va a dar un 0, tal como está en la 00:05:16
imagen que veis ahí 00:05:18
lo que hacemos es que cuando esté conectado 00:05:19
hacia la derecha va a dar un 1 00:05:22
y cuando esté conectado hacia la izquierda va a dar un 0 00:05:24
podría ser al revés, da lo mismo 00:05:25
lo que es importante es que en una posición da un 1 00:05:27
en otra posición da un 0 00:05:29
Vale, esto es lo que tenemos que montar al final, cuando llegamos a la prueba final, pero para hacer las pruebas iniciales, como os indico aquí, no hace falta montar el interruptor, porque directamente lo podemos hacer con cables sueltos, ¿cómo lo hacemos? Pues simplemente colocamos tres cables en las tres filas que hemos dicho independientes de cinco puntitos, en donde no haya nada más, y de esta manera ya tenemos mi interruptor, ¿por qué? 00:05:30
Porque si el cable está suelto, sabemos que esto va a dar siempre un 1. Y si quiero que haya un 0, lo único que tengo que hacer es coger el cable correspondiente y pincharlo en la fila de abajo donde se encuentran los 0 voltios de la pila. 00:05:55
De esta manera me evito hacer toda esta parazanaria para hacer las pruebas, yo pruebo con los cables sueltos y una vez que ya esté todo controlado y esté todo comprobado, directamente lo que hago es poner los interruptores como está puesto aquí y ya lo añado a la decoración y al circuito que he diseñado en los pasos 1 y 1-2. 00:06:09
vale, importante, conectar los chips lo más pegados 00:06:29
posible a la derecha de la placa, recordad que esta 00:06:32
placa larga que os damos 00:06:34
para este circuito va a valer para el circuito digital 00:06:36
y para el circuito interfaz 00:06:38
luego por tanto tenéis que dejar sitio en la derecha 00:06:40
para el circuito interfaz 00:06:42
vale 00:06:43
como os he dicho antes, las puertas 00:06:45
lógicas van a estar dentro de los chips y podéis utilizar 00:06:48
la que queráis, recordad que os van a sobrar 00:06:50
muchas, en la puerta NOT hay 6 00:06:52
y hay que utilizar solamente una o sobran 00:06:54
5, vale, en las puertas 00:06:56
ant hay cuatro, hay que utilizar una o sobran tres 00:06:58
en las puertas or hay cuatro 00:07:01
hay que utilizar una o sobran tres 00:07:02
podéis utilizar la que queráis y podéis probar la que queráis 00:07:04
cuidado cuando coloquéis 00:07:07
el chip 00:07:08
cuando coloquéis el chip 00:07:09
porque tenéis que colocarlo tal como se ve 00:07:11
en la imagen, es decir, los chips tienen 00:07:14
una semicircunferencia en la parte izquierda 00:07:16
para saber que esa es su posición 00:07:18
hacia la izquierda y saber que este es el pin 00:07:20
14, que este es el 13, que este es el 7 00:07:22
y que este es el 6, porque si la colocáis 00:07:25
al revés, los pines no son correctos 00:07:26
y por tanto no va a funcionar 00:07:28
vale, una vez que está montado, ¿cómo lo vamos a probar? 00:07:30
pues en primer lugar conectamos la fuente 00:07:33
de alimentación, evidentemente a los cables 00:07:34
digital más y digital menos para que tengamos 00:07:36
los 5 y los 0 voltios y la energía necesaria 00:07:38
para que todo funcione 00:07:41
ahora tenemos que probar que con las 3 señales 00:07:42
de entrada 00:07:45
es decir, con A, B y C 00:07:46
pues probamos las 8 combinaciones posibles de la tabla 00:07:47
de verdad, ¿vale? que hemos hecho en la 00:07:50
página 1, en la página 9, en la plantilla 00:07:52
1 y hay que comprobar que 00:07:55
se cumple, recordad que hay 5 00:07:56
que cumplen que la 00:07:58
señal de salida es activa 00:08:00
y 3 que no, cuando se cumple 00:08:02
el S debe encender, cuando no se cumple el S 00:08:04
debe apagar, recordad que 00:08:07
el 0 o el 1 de las entradas en A, B y C 00:08:08
simplemente es dejar el cable al aire 00:08:11
y que la señal sea un 1 o conectarlo 00:08:12
a la afilidad inferior y entonces 00:08:15
la señal va a ser un 00:08:17
0, recordad 00:08:19
que lo probamos sin interruptores de esa manera 00:08:21
y cuando ya esté comprobado y funcione 00:08:23
todo perfectamente, en el montaje final 00:08:24
con la decoración ya podemos unirlo 00:08:27
a los interruptores 00:08:29
si esto funciona, entonces es que 00:08:30
el circuito digital está bien y por tanto lo que 00:08:32
haremos directamente será 00:08:34
firmar aquí y poner la fecha 00:08:36
vale, pasamos al circuito interfaz 00:08:39
una vez que los circuitos 00:08:43
3A y 3B funcionan por separado, es decir 00:08:44
el analógico hace lo que tiene que hacer 00:08:46
y el digital hace lo que tiene que hacer 00:08:48
entonces lo vamos a juntar, pero 00:08:50
para eso nos hace falta un circuito 00:08:52
interfaz que es el que tenéis aquí 00:08:54
que está formado como veis por un transistor 00:08:56
y por 00:08:59
un relé, recordad que 00:09:00
este circuito es el que tenéis que montar 00:09:02
en la parte derecha de la placa 00:09:04
larga donde habéis montado 00:09:06
el circuito digital, ponéis los dos 00:09:08
componentes y ahora tenéis que conectar 00:09:10
los cables tal como se indican 00:09:12
en este esquema, los números 00:09:14
y letras que veis en el esquema 00:09:16
se corresponden con 00:09:18
BCI, básico de emisora 00:09:20
que tiene las tres patillas, 1, 2 y 3 00:09:23
base, colector, emisor de este transistor 00:09:24
visto de frente, con las letras 00:09:26
de frente, y para el relay ya sabéis 00:09:28
que tenéis los pines en 00:09:31
los componentes del circuito analógico 00:09:32
entonces, fijaros que va a haber 00:09:35
un cable suelto, que se va a quedar aquí 00:09:36
en la base del transistor, en B 00:09:38
ese luego habrá que conectarlo 00:09:40
en el montaje completo a otra cosa 00:09:42
ponerle con un papel y un celo 00:09:44
un papelito que ponga base interfaz 00:09:46
¿vale? 00:09:48
veis que el colector del transistor se conecta 00:09:50
a la patilla A1 del relé 00:09:53
veis que 00:09:54
el pin A2 del relé 00:09:56
se conecta a los 5 voltios 00:09:58
luego por lo tanto 00:10:01
tenemos que conectarlo 00:10:01
a la fila superior de la placa 00:10:02
donde hemos conectado 00:10:04
los 5 voltios de la fuente de alimentación 00:10:05
el emisor del transistor 00:10:07
si os fijáis 00:10:10
va conectado a masa 00:10:11
luego por lo tanto 00:10:12
el emisor del transistor 00:10:13
tenemos que conectarlo 00:10:13
a la fila horizontal inferior 00:10:14
donde se encuentran 00:10:16
los 0 voltios de la pila 00:10:17
y por último 00:10:19
nos van a quedar dos cables sueltos 00:10:21
uno en 4 y otro en 6 00:10:22
del relé, como están sueltos 00:10:24
para luego saber dónde hay que conectarlos 00:10:26
cuando hagamos el montaje completo, le ponemos 00:10:28
con celo y con papel, los papelitos 00:10:30
que pongan 6 interfaz 00:10:32
y 4 interfaz, como siempre 00:10:33
cuando el circuito esté montado, se lo enseñáis 00:10:36
al profesor para que 00:10:38
firme las instrucciones 00:10:39
vale, y el último circuito 00:10:41
individual que tenéis que montar es el circuito 00:10:44
eléctrico, el circuito 00:10:46
eléctrico tiene que controlar al menos 00:10:48
un motor y tiene que controlar 00:10:50
al menos un LED con una resistencia de 330 ohm, ¿vale? 00:10:51
Esto es lo mínimo. 00:10:56
Si queréis añadirle algo más, podéis añadirle algo más, 00:10:57
pero no es necesario. 00:11:00
Vale, a continuación montamos todo lo que necesitáis 00:11:01
para montar el circuito con el motor y el LED, ¿vale? 00:11:03
Recordad que todo esto ya no va dentro de las placas, 00:11:06
esto va fuera de las placas, va conectado encima de la mesa 00:11:08
y luego va a ir conectado encima del circuito 00:11:11
y además tampoco hace falta simularlo. 00:11:14
¿Qué componente necesitáis para hacer este circuito? 00:11:17
Pues simplemente una pila de 4,5 voltios que tendréis que comprar y que tendréis que adquirir, ¿vale? Un motor, una resistencia de 330 ohmios y un LED. ¿Cómo se conecta? Como veis aquí, ¿vale? Directamente tal cual y no hace falta ni simularlo y para probarlo inicialmente lo podéis montar directamente encima de la mesa y ver que funciona. 00:11:18
Lo que está dentro del rectángulo va a ser el circuito eléctrico que veis que está conectado a las patillas 4 y 5 o 6 del circuito eléctrico, recordad que antes hemos dejado dos patillas al aire a las que tenemos que conectar. Cuando esté montado directamente se desvanece el profesor y firmamos las instrucciones. 00:11:38
Idioma/s:
es
Autor/es:
Jose Enrique Suarez Pascual
Subido por:
Jose Enrique S.
Licencia:
Todos los derechos reservados
Visualizaciones:
109
Fecha:
31 de marzo de 2021 - 10:39
Visibilidad:
Público
Centro:
IES ISABEL LA CATOLICA
Duración:
11′ 57″
Relación de aspecto:
1.88:1
Resolución:
1364x726 píxeles
Tamaño:
21.37 MBytes

Del mismo autor…

Ver más del mismo autor

EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
