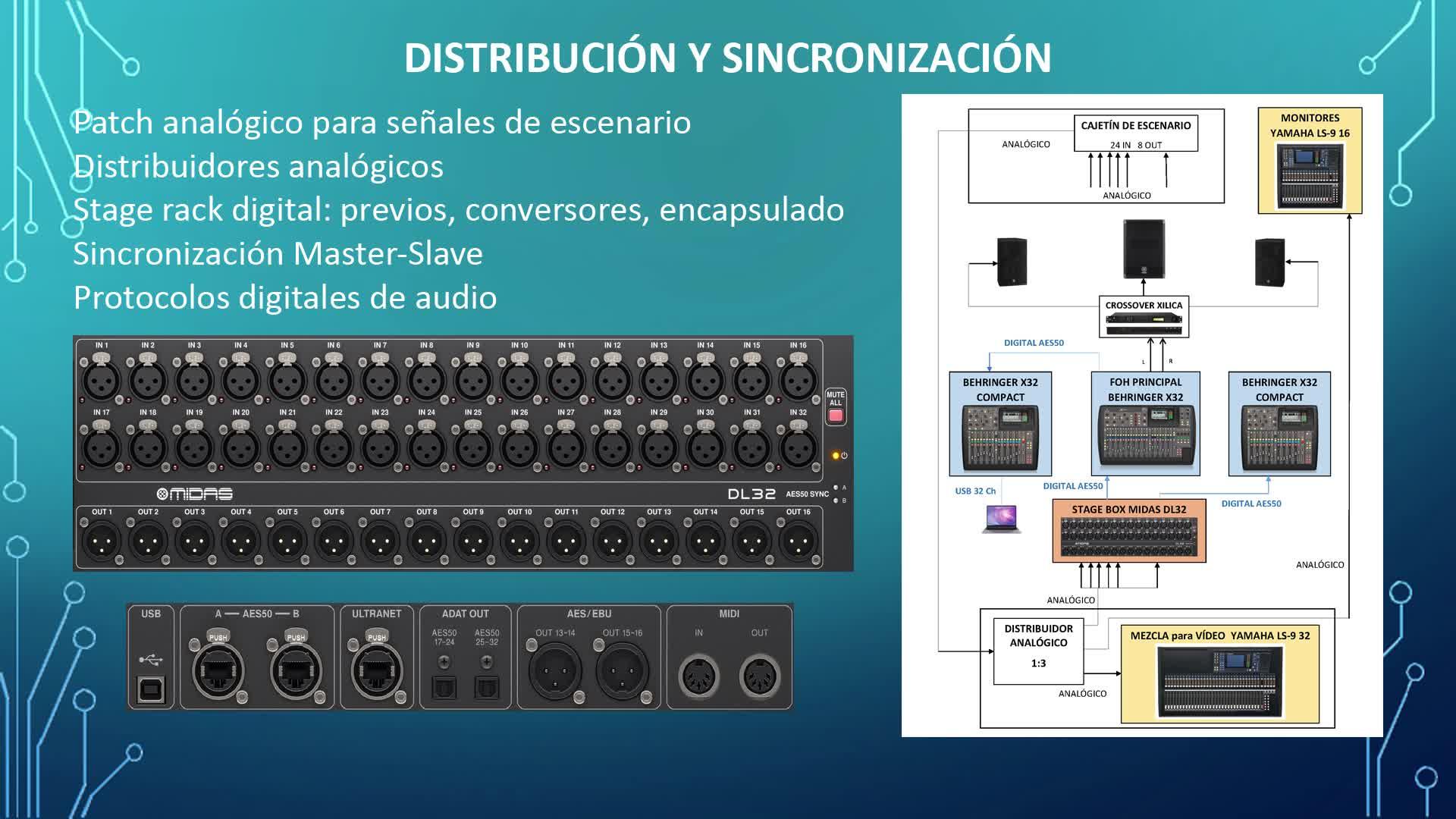

Normalmente para ejecutar un 00:00:14
proyecto audiovisual, 00:00:16
trabajamos con un sistema de distribución 00:00:17
y sincronización de señal. 00:00:20
En el caso que nos ocupa, 00:00:22
recibimos señales en analógico 00:00:24
en el cajetín de escenario 00:00:26
y las distribuimos 00:00:27
mediante un sistema 00:00:29
analógico a tres puntos diferentes: 00:00:30
a la señal de monitores, 00:00:32
a una mesa donde realizamos la mezcla 00:00:34
para video 00:00:36
o realización 00:00:37
que bien puede grabarse o retransmitirse, 00:00:38
y a un stage box o stage rack, que hará 00:00:40
llegar la señal 00:00:43
al sistema principal de P.A. 00:00:44
Es una instalación poco habitual 00:00:47
que combina 00:00:49
sistemas de distribución 00:00:49
analógicos y digitales 00:00:51
con el objetivo 00:00:53
de que los alumnos aprendan a manejar 00:00:53
ambas tecnologías, 00:00:56
así como los protocolos de audio digital. 00:00:57
El stage box cuenta con unos previos, 00:01:01
también hace la conversión 00:01:03
analógico a digital de señal 00:01:05
y encapsula o paquetiza 00:01:07
la señal en un protocolo 00:01:08
en el que estemos trabajando. 00:01:10
En este caso, 00:01:11
vamos a trabajar en el protocolo de audio 00:01:12
digital AES50. 00:01:14
Una vez que la señal 00:01:17
está encapsulada 00:01:18
o paquetizada, 00:01:19
ya la 00:01:21
podemos enrutar a las mesas de mezclas. 00:01:21
En este caso, el Stage Box Midas DL 32 00:01:24
tiene dos salidas 00:01:28
en el protocolo digital AES50. 00:01:29
Con lo cual enviamos una de las señales 00:01:32
a la mesa Behringer X32 y la otra salida 00:01:35
la enviamos a una mesa 00:01:39
Behringer X32 Compact. 00:01:40
Al trabajar con señales de audio digital, 00:01:43
uno de los dispositivos 00:01:45
tiene que comportarse 00:01:47
como sistema maestro 00:01:48
y el resto de los dispositivos 00:01:49
tienen que comportarse 00:01:51
como sistemas esclavos. 00:01:52
Siempre que se trabaja con audio digital 00:01:55
uno de los equipos 00:01:57
tiene que proporcionar 00:01:58
la señal de reloj a los demás. 00:01:59
Ese equipo será el que se configure 00:02:02
como maestro 00:02:04
y el resto 00:02:05
tendrán que configurarse como esclavos 00:02:06
y tomarán el reloj 00:02:09
de ese protocolo de audio digital 00:02:10
que contiene la señal de audio 00:02:12
ya digitalizada y 00:02:14
la propia señal de reloj. 00:02:15
En este caso tenemos una tercera mesa 00:02:18
que va a tomar 00:02:21
la señal también 00:02:21
por el protocolo digital AES50, 00:02:22
pero no directamente desde el stage rack, 00:02:25
sino desde otra mesa 00:02:28
donde le reenviamos la señal 00:02:29
por su puerto de salida AES50. 00:02:31
Desde el equipo Master, en este caso 00:02:35
la mesa de mezclas Behringer X32, 00:02:37
vamos a controlar 00:02:40
los previos comunes del Stage Rack, 00:02:41
es decir, accediendo al puerto 00:02:44
mediante el cual 00:02:45
está hecha 00:02:46
la interconexión 00:02:47
entre la mesa y el Stage Rack, 00:02:48
puedo acceder a los previos 00:02:51
del Stage Rack 00:02:52
y darle la ganancia de señal 00:02:54
en analógico. 00:02:55
Esta ganancia de señal en analógico 00:02:57
será común para todo el sistema. 00:03:00
La señal 00:03:02
cuando sale del Stage 00:03:03
Rack ya sale en digital 00:03:04
y ya es una señal encapsulada 00:03:06
para todas las mesas de mezclas 00:03:08
que llega con un nivel de señal concreto. 00:03:10
En las mesas de mezclas 00:03:13
el ajuste de ganancia que se realiza 00:03:14
ya se hace a nivel digital con el Trim, 00:03:16
de tal forma que el ajuste analógico 00:03:20
sólo se puede realizar 00:03:22
desde la mesa 00:03:23
que está funcionando 00:03:24
como sistema maestro. 00:03:25
Vamos a ver 00:03:27
cómo realizamos esta configuración 00:03:28
a nivel práctico en el siguiente vídeo. 00:03:30
Estamos realizando una configuración 00:03:33
donde las señales de entrada 00:03:36
de la producción que estoy sonorizando 00:03:37
las recibo desde el equipo Midas DL32, 00:03:40
entran por sus entradas analógicas, 00:03:43
tenemos hasta 16 señales. 00:03:46
Vemos que está sincronizado, 00:03:48
tiene dos puertos 00:03:50
AES50, están sincronizados 00:03:51
el puerto A y el B. 00:03:53
Y por el otro lado, 00:03:55
estamos sacando esa señal de los puertos 00:03:56
AES A y B mediante cable 00:03:59
CAT 5e o CAT 6 00:04:01
con conector RJ45 a 2 consolas: 00:04:02
a la consola con la que voy a trabajar 00:04:05
como master, 00:04:07
donde le llega por el puerto AES A 00:04:08
y a otra consola que voy a trabajar 00:04:11
como esclavo, 00:04:13
donde le llega directamente 00:04:14
por el puerto AES B 00:04:15
y tengo también una tercera consola 00:04:17
desde donde recibo la señal 00:04:20
de la consola principal. 00:04:21
Para todo ello he tenido que configurar 00:04:24
la señal de reloj de las tres mesas. 00:04:26
Estoy trabajando en esta consola 00:04:30
Behringer X 32 como consola principal 00:04:32
y aquí he de configurar el reloj 00:04:36
como señal maestra internal. 00:04:38
Lo que hago es en el menú routing, 00:04:42
estoy recibiendo 00:04:44
la señal de entrada 00:04:45
directamente por el puerto AES A 00:04:46
desde el Midas DL 32, 00:04:49
que le puedo controlar desde esta mesa 00:04:51
, y por el puerto AES B de esta mesa 00:04:54
estoy enviando la señal 00:04:57
que recibo a su vez 00:04:59
por el puerto AES A a la mesa de al lado. 00:05:00
En la mesa de al lado, 00:05:05
configuro el reloj para que lo 00:05:07
coja del puerto 00:05:08
AES B y a su vez en el menú Routing 00:05:09
le estoy diciendo que coja 00:05:12
las entradas del puerto AES B 00:05:13
y vemos como en ese puerto 00:05:16
AES B ha detectado 00:05:18
que tiene la otra mesa, la mesa 00:05:19
Behringer X32. 00:05:21
Tengo dos mesas Behringer X32 Compact 00:05:27
y una Behringer X 32, 00:05:30
que es la que está trabajando 00:05:32
como master. 00:05:33
La otra mesa Behringer X 32 Compact, 00:05:35
está recibiendo la señal 00:05:38
directamente del Midas DL 32. 00:05:39
He tenido que configurar el reloj 00:05:42
diciéndole que lo coja del puerto AES B 00:05:44
porque lo 00:05:46
he conectado con el RJ 45 en ese puerto B 00:05:47
y desde ahí está 00:05:51
recibiendo tanto la señal de reloj 00:05:51
como la señal de audio. 00:05:54
Y en el menú routing 00:05:55
le he dicho que coja 00:05:57
la señal de audio también de ese puerto 00:05:58
AES B, 00:06:00
de tal forma 00:06:01
que tengo las tres consolas 00:06:01
trabajando con las mismas 00:06:03
señales de entrada 00:06:04
y las tengo que tener sincronizadas. 00:06:05
En este caso 00:06:08
estamos trabajando con audio digital 00:06:08
mediante el protocolo AES 50. 00:06:10
El equipo Master puede controlar el Midas 00:06:13
DL 32, vemos que aparece en el display. 00:06:15
Lo único que tengo que hacer 00:06:19
es colocarme sobre él 00:06:20
en el menú setup, en la sección Preamps 00:06:22
tengo que seleccionar el puerto AES 50 A 00:06:25
y entonces reconoce el Midas DL 32. 00:06:28
Puedo 00:06:32
controlar desde la mesa de mezclas 00:06:32
que trabaja como maestra, 00:06:34
el nivel del previo 00:06:35
de cada canal de entrada del MIDAS DL 32. 00:06:36
Desde esta mesa 00:06:42
que está trabajando como maestra, 00:06:43
controlo 00:06:45
el nivel del previo que será 00:06:46
común para el resto de mesas 00:06:47
y ese nivel 00:06:50
está trabajando 00:06:51
todavía con la señal analógica, 00:06:52
también 00:06:54
puedo activar la alimentación fantasma 00:06:55
desde esta mesa. 00:06:57
En el resto de mesas 00:06:59
la señal ya llega en digital 00:07:00
y el ajuste que tendrán a nivel digital 00:07:02
lo harán con un Trim. 00:07:04
Los previos del Midas DL 32 ajustan 00:07:08
el nivel de ganancia que va a ser 00:07:10
común para el resto de mesas 00:07:12
y posteriormente 00:07:15
realizará la conversión 00:07:16
analógico a digital. 00:07:17
De tal forma que una vez realizada 00:07:19
la conversión 00:07:20
analógico 00:07:21
a digital 00:07:22
encapsula la señal en el protocolo AES 50 00:07:23
y la distribuye a dos mesas de mezclas, 00:07:26
desde una de ellas se la reasignamos a 00:07:28
una tercera. 00:07:31
