Bueno, pues seguimos avanzando en el tema y a continuación vamos a ver cuáles son los elementos más utilizados en las estructuras. 00:00:00

Es un punto muy cortito, pero bastante interesante. 00:00:07

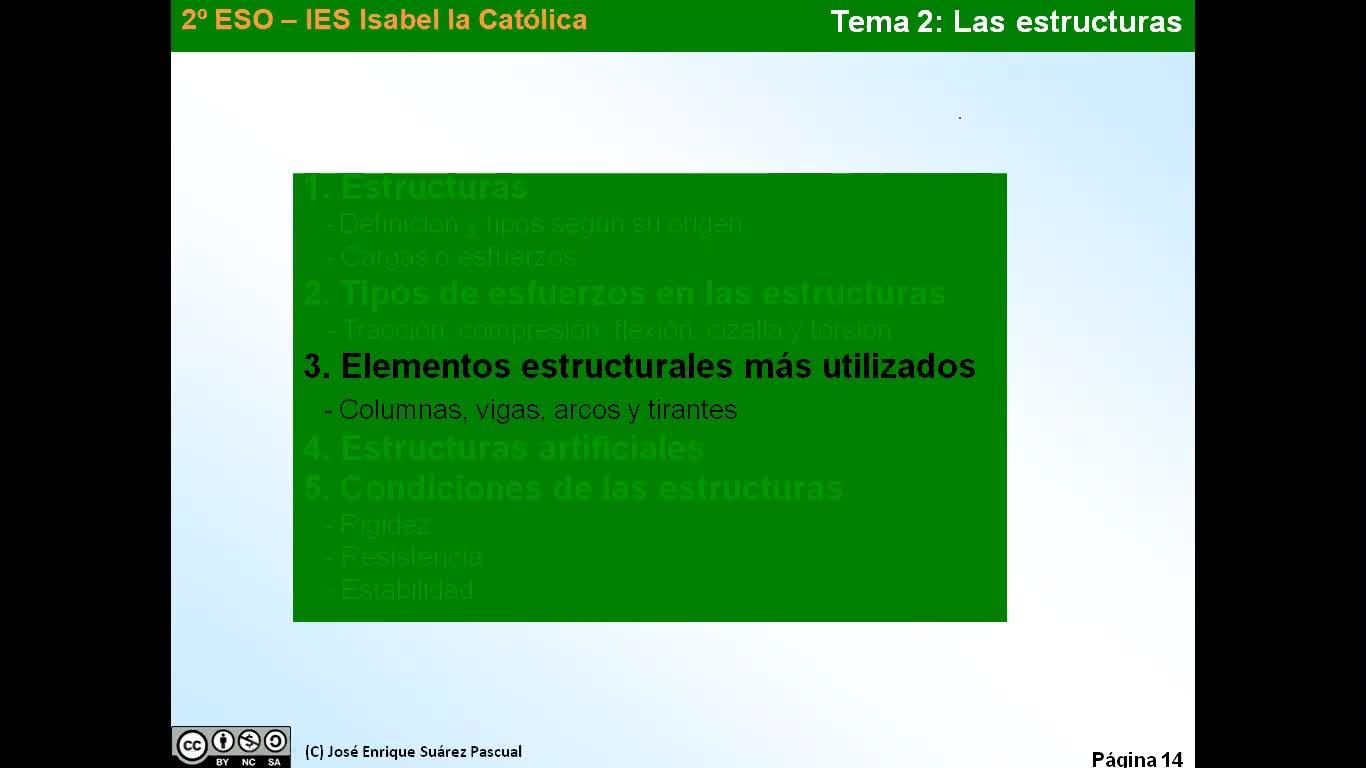

Bien, vemos que son cuatro tipos los más utilizados, las columnas, las vigas, los arcos y los tirantes. 00:00:11

Vamos a ver cada uno de ellos y para qué se puede utilizar. 00:00:18

Bien, las columnas son barras verticales especialmente diseñadas para soportar esfuerzos de compresión, básicamente. 00:00:21

Y las vigas son barras horizontales especialmente diseñadas para soportar esfuerzos de flexión. Vemos un ejemplo, aquí tenemos una estructura típica, un edificio en el cual normalmente casi todos ellos están hechos por una parte barras horizontales que son vigas que lo que van a intentar soportar son esfuerzos de flexión y tendrán que estar bien diseñados y bien pensados para que al final lo hagan y por tanto ni se deformen, ni se rompan y ni se caigan. 00:00:27

Y por otra parte tenemos el otro elemento estructural típico que son las columnas, que son barras verticales que van a estar sometidos a un esfuerzo de compresión y el peso del edificio lo que va a hacer es que va a intentar reducir su longitud, tendrá que estar suficientemente bien diseñado para que finalmente soporte este esfuerzo. 00:00:56

Luego los dos primeros elementos son las columnas y las vigas, unos pensados para soportar esfuerzos de compresión y otros para soportar fundamentalmente esfuerzos de flexión. 00:01:18

Otro elemento muy utilizado en las estructuras, los arcos y las bóvedas. 00:01:28

Son elementos en forma de curva que sirven para descargar el peso que hay encima sobre los dos extremos y soportar sobre todo esfuerzos de flexión y esfuerzos de compresión. 00:01:33

Luego aquí tenemos un arco, de manera que lo que hace este elemento estructural es todo el peso que tenemos por encima finalmente se descarga sobre estos dos puntos, de manera que es un elemento que soporta muy bien esfuerzos de flexión y esfuerzos de compresión. 00:01:43

Luego todo este peso, todo este esfuerzo, toda esta carga que está actuando por aquí arriba de flexión y de compresión se concentra en estos dos puntos aguantando y siendo muy resistente. 00:02:03

Y el último elemento típico que tenemos en las estructuras son los tirantes. Son cables o barras que están especialmente diseñados para soportar esfuerzos de tracción. 00:02:15

Ya hemos visto antes esto en un ejemplo pero volvemos a ver, aquí tenemos un puente colgante en el cual los tirantes, los cables de los tirantes están especialmente diseñados para soportar el peso de la estructura de hormigón y de la estructura de hormigón y lo que va a intentar siempre esto es estirarlo. 00:02:25

Bueno, pues cuando aparecen este tipo de esfuerzos, los tirantes son unos elementos muy interesantes que me permiten o que hacen que la estructura sea rígida, resistente y estable, es decir, no se rompa, no se deforma o no se caiga. 00:02:44

Luego, por tanto, los elementos estructurales más utilizados son columnas, son vigas, son arcos y bóvedas y son los tirantes. 00:02:59
