Esta presentación nos introduce al fascinante mundo de la electrónica analógica a través de algunos de sus componentes fundamentales, 00:00:00
centrándose en aquellos que varían su resistencia, los que controlan el flujo de corriente, diodos, 00:00:06
los que almacenan energía, condensadores, y los interruptores electromagnéticos, relés. 00:00:11
1. Resistencias variables, los controladores del flujo eléctrico. 00:00:17
Las resistencias variables son componentes cuya resistencia no es fija, 00:00:20
permitiéndonos cambiarla o haciendo que cambie automáticamente en respuesta a una magnitud física. 00:00:24

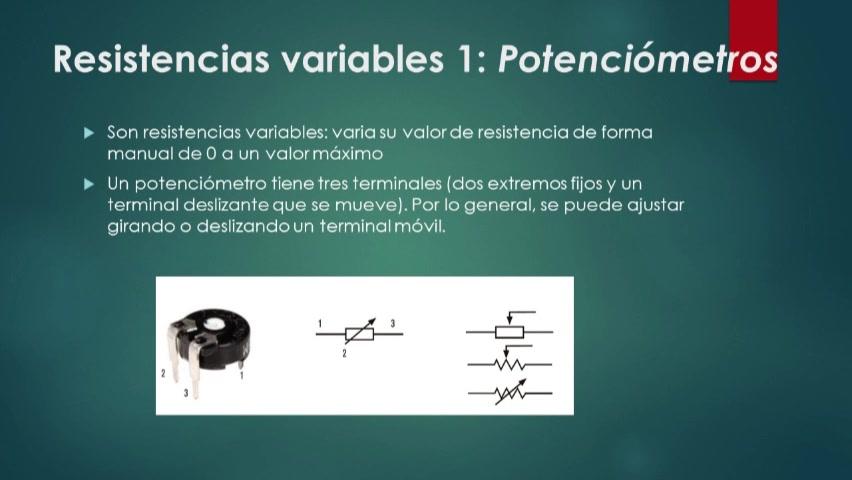

potenciómetros. Son resistencias que se ajustan de forma manual, girando o deslizando. Tienen 00:00:28
tres terminales, dos fijos en los extremos y uno deslizante que se mueve, permitiendo 00:00:34
variar la resistencia de 0 ohmio a un valor máximo. LDR, Light Dependent Resistor, también 00:00:38
conocidas como fotorresistencias. Su valor de resistencia cambia en función de la intensidad 00:00:43
de luz. Mucha luz, la resistencia baja y la intensidad de corriente aumenta. Poca luz, 00:00:48
la resistencia aumenta y la corriente eléctrica disminuye. Termistores. Son resistencias que 00:00:53
varían con la temperatura. Hay dos tipos. NTC, Negative Temperature Coefficient, si la temperatura 00:00:59
aumenta, la resistencia disminuye. PTC, Positive Temperature Coefficient, si la temperatura aumenta, 00:01:05
la resistencia también aumenta. Diodos. El tráfico de la corriente. Un diodo es un 00:01:12
semiconductor que actúa como una válvula de un solo sentido para la corriente eléctrica. Permite 00:01:18
el paso de corriente del ánodo I al cátodo, llamado polarización directa. Impide el paso 00:01:23
de corriente del cátodo al ánodo, llamado polarización inversa. Corriente continua 00:01:30
de CVS corriente alterna a AC. La corriente continua de C, de pilas o baterías, fluye 00:01:35
en un único sentido. La corriente alterna a C, la de los enchufes, invierte el flujo 00:01:41
de electrones en ambos sentidos de forma alternativa, lo que la hace fácil de transportar y cambiar 00:01:46
su voltaje. Diodo rectificador. La principal aplicación del diodo es rectificar la corriente 00:01:50
alterna, es decir, convertirla en continua eliminando o transformando la parte negativa 00:01:56
de la onda de AC. El diodo que emite luz, el LED. Un LED, Light Emitting Diode, es un diodo que 00:02:01
emite luz. Al igual que un diodo normal, solo deja pasar la corriente en un sentido. Se distingue el 00:02:08
cátodo, la pata más corta, del ánodo, y la pata más larga. Advertencia. Nunca debe conectarse un 00:02:15
LED directamente a la alimentación, ya que la alta corriente lo destruiría. Siempre debe usarse una 00:02:23
resistencia en serie de protección, limitadora de intensidad. Un condensador es un componente que 00:02:29
tiene la asombrosa capacidad de almacenar energía eléctrica, cuando se carga, y luego cederla al 00:02:36
circuito cuando se descarga. Se usan para crear circuitos temporizadores, donde activan o 00:02:42
desactivan otros componentes con un retraso. La carga y descarga se suele hacer a través de una 00:02:48
resistencia. Tau es el tiempo que tarda el condensador en cargarse o descargarse a través 00:02:54
de una resistencia y se calcula con la fórmula tau igual a RC, donde R es la resistencia y C es 00:02:59
la capacidad. Se considera que un condensador está completamente cargado o descargado en 00:03:07
un tiempo igual a cinco veces este producto. Igual a 5 RC. La unidad de capacidad es el 00:03:12
faradio, pero es una unidad tan grande que en la práctica se usan submúltiplos como 00:03:19
el microfaradio, nanofaradio y picofaradio. El relé es un dispositivo electromagnético 00:03:23
que funciona como un interruptor controlado por un electroimán. Está formado por dos 00:03:29
circuitos, el de activación o control y el de conmutación o potencia. Permite que una corriente 00:03:35
muy pequeña, la de excitación de la bobina, pueda controlar circuitos con corrientes mucho mayores, 00:03:41
que pasan por los contactos del relé. Puede actuar como un conmutador entre circuitos o 00:03:47
como un relé de autorretención. 00:03:53
