Aclaración de las cuentas a echar con cargas distribuidas por el medio de una viga...
Vale chicos, voy a contaros, porque me dijiste que teníais dudas sobre cómo se aplicaban las distancias en las vigas cuando hay una carga distribuida,
00:00:00
que le hicimos un jale del número, es importante. Os he preparado este pequeño vídeo, que yo creo que lo vais a ver muy bien.
00:00:10

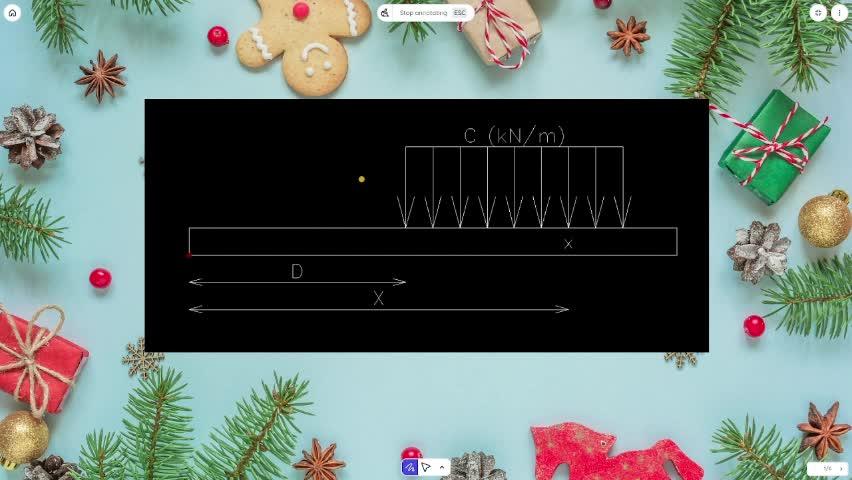

Mirad, vamos a suponer que tenemos esta viga, una viga que tiene una carga aplicada de valor c, aplicada a la distancia d del punto de origen,
00:00:17
y como siempre vamos a estudiarla en un punto x.
00:00:30
Entonces, vamos a echar las cuentas. Lo primero que tengo que calcular es esta distancia que no conozco.
00:00:35
Esta distancia, como podéis comprender, es bastante sencillo, es x menos d.
00:00:40
Es la resta de estas dos distancias, x menos d.
00:00:46
Ahora, estamos en el punto x, con lo cual, tal y como estudiamos las vigas, todo lo que ocurra a la derecha del punto x no nos importa.
00:00:50
Nuestra carga distribuida realmente nos importa ese trocito únicamente.
00:00:58
Y ahora, acordaros que lo que tengo que calcular es toda esta carga distribuida, que depende de la distancia,
00:01:03
se va a convertir en una única fuerza puntual, una única fuerza puntual que depende de este valor c,
00:01:10
y de cuánta distancia está siendo sometida a esa carga.
00:01:17
Entonces, la distancia c, la carga c, la multiplicamos por la distancia, que es x menos d.
00:01:21
Como podéis comprobar, fijaros cómo era antes, ¿vale?
00:01:30
Esta es la distancia donde estamos aplicando carga, x menos d.
00:01:33
Con lo cual, se convierte en una única fuerza de x menos d.
00:01:38
Una fuerza que la aplicamos, ¿dónde la aplicamos?
00:01:42
¿Dónde la aplicamos? Pues la aplicamos, como podéis ver, ya me estoy liando entero,
00:01:44
la aplicamos en, a ver, en este punto, justamente en el punto medio de esa zona.
00:01:50
Si esto era x menos d, esta carga c multiplicado por x menos d,
00:02:02
está aplicada justamente en el punto medio de la zona donde está aplicándose la carga.
00:02:07
De un lado de la x para la derecha no nos importa, solamente esta zona.
00:02:14
O sea, x menos d medios a un lado y x menos d medios al otro.
00:02:19
Con lo cual, ya tenéis todas las distancias que necesitáis, ¿vale?
00:02:23
Desde el punto donde está aplicada la fuerza hasta x, x menos d medios.
00:02:27
Desde el origen hasta el punto donde está aplicada la fuerza,
00:02:34
pues elegid o d más x menos d medios, la flecha blanca más esta flechita azul,
00:02:38
o x, toda la distancia, menos x menos d medios.
00:02:47
Cualquiera de las dos expresiones es válida porque a nada que opereis,
00:02:53
os vais a dar cuenta de que esa expresión es esta, ¿vale?
00:02:58
Con lo cual, así es como quedan las distancias.
00:03:05
Es una carga que depende de x, su distancia de aplicación también va a depender de x.
00:03:08
Para calcular los momentos, que es lo que más vamos a utilizar,
00:03:15
recordad que es la distancia de esta carga al punto de estudio,
00:03:18
con lo cual es x menos d medios, lo que tenemos que aplicar.
00:03:22
Pero bueno, si nos hiciera falta saber a qué distancia está de origen, x más d medios.
00:03:27
A nada que opereis con las fórmulas anteriores, os saldrá esto.
00:03:33
Con lo cual, a modo de resumen, esto es lo que teníamos, ¿vale?
00:03:37
Teníamos una carga distribuida en un tramo de la viga,
00:03:43
que se ha quedado resumida a una carga puntual, que es esta roja gorda que he pintado,
00:03:48
que como podéis ver está claramente desviada hacia la izquierda,
00:03:53
porque recordad que toda esta parte de aquí no nos importa ahora mismo.
00:03:56
Entonces el borratajo de la no importación.
00:04:00
Esto no nos importa, solamente me importa la carga hasta el punto de estudio,
00:04:03
con lo cual como podéis ver está perfectamente centrada.
00:04:07
Las distancias, la distancia que está sufriendo la carga es x menos d multiplicado por c, cx menos d.
00:04:10
Distancia de la aplicación de la carga al punto de estudio, x menos d medios.
00:04:22
Distancia de aplicación de esa carga al inicio de la viga, x más d medios.
00:04:28
Y estas son las cosas, espero que se haya aclarado.
00:04:36
Y preparaos porque como os prometí os voy a subir una viga más,
00:04:39
pero esa viga sí que va a ser la viga más complicada, va a ser el final boss de las vigas.
00:04:43
Si hacéis esa viga, habéis pasado las vigas completamente.
00:04:48
Vale chicos, en el fondo no he dicho nada que fondo de navidad os he puesto,
00:04:52
mejoredad en qué fechas estamos.
00:04:57
Así que chicos, feliz año nuevo y aprovechad esto,
00:04:59
que ya sabéis que cuando volvamos, volvemos con curvas.
00:05:03
Venga chicos, chau chau.
00:05:05
