Hola, buenas tardes. Vamos a repasar el tema 7 del CCNA3, que es ajuste y solución de problemas de IGRP. 00:00:01
Hemos visto el tema 6 de IGRP, funcionamiento básico, y el 8, funcionamiento básico de OSPF, y ahora vamos a ver los avanzados de ambos protocolos, empezando por el tema 7. 00:00:13

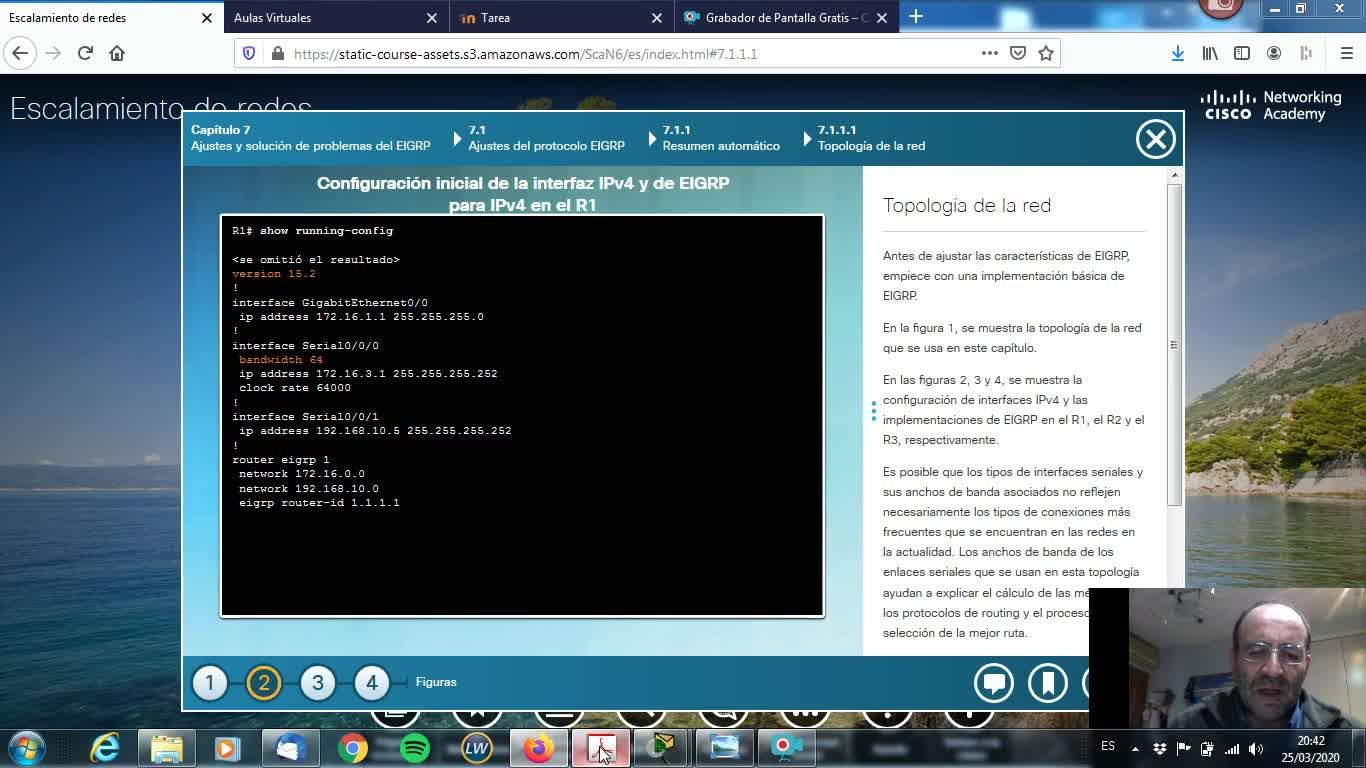

¿De acuerdo? En primer lugar nos presentan aquí la topología que vamos a utilizar en este tema. Fijaros que hay tres redes de clase B 172.16, una con barra 24 y otra con barra 30. 00:00:27
Y luego aquí tenemos tres redes de clase C. La diferencia está en que estas dos son de la clase C subneteada, de la red 192.168.10, y esta otra es distinta, no se puede agrupar con las anteriores. 00:00:45
¿De acuerdo? Bien. Esto lo tenemos aquí. Fijaros. Este círculo, estos dos apuntes en el resumen, corresponde a la red 172.16.0.0.16. Estas dos corresponden a la red 192.168.10.0.24. Y esta otra, pues, esta sola. Es una clase C, pero no es la misma que la anterior. 00:01:02
Entonces, como cosa curiosa en la topología, han modificado el ancho de banda de este enlace 00:01:28
serial a 64k en ambos extremos y de este otro a 1024. Ya sabéis que por defecto el valor de 00:01:38
los seriales de 1544k, luego aquí no hay que hacer nada, ya está configurado. Entonces, 00:01:45
si repasamos la configuración, ahí vemos que se ha modificado con el comando bandwidth dentro de 00:01:50
la propia interfaz, esto va a repercutir en la métrica, claro, de EIGRP, como vimos en el capítulo 00:01:56
anterior, en el tema 6. Aquí modificamos los dos enlaces que hemos dicho en R2, esto es R2, y en R3 00:02:03
modificamos sólo uno, porque el otro es el que se queda programado con el valor por defecto, ¿de 00:02:14
acuerdo? Bien, a ver si consigo pasar aquí. El resumen automático de EIGRP, ¿qué es? 00:02:20
Bueno, pues vamos a ver, esta es una situación en la cual EIGRP podemos hacer, podemos, que 00:02:34
no es obligatorio, podemos hacer que coja varias redes que se pueden resumir y las resuma 00:02:40
en la red con clase. Por ejemplo, estas tres redes, 172.16.1.2.3.24, se podrían resumir 00:02:48
como una sola con clase 172.16.0.0.16. ¿Esto es bueno o es malo? Bueno, pues es lo que 00:02:56
vamos a intentar ver en estas siguientes presentaciones del comienzo. Por defecto, ocurre lo siguiente. 00:03:05
EIGRP en el IOS 15 y a partir del 12.2 00:03:14
el resumen automático de EIGRP no se realiza, está deshabilitado 00:03:22
esto nos quiere decir que por defecto el protocolo ya no resume 00:03:29
esta es la situación en mi opinión más deseable, que no haya resumen 00:03:36
¿Por qué? Pues porque como vamos a ver en las siguientes presentaciones 00:03:41
El resumen automático puede hacer que se produzcan bucles 00:03:46
Y a veces nos puede interferir un poco más 00:03:49
Entonces si miramos aquí en el R3 00:03:52
No hemos hecho resumen automático 00:03:57
Por defecto aparecen las tres redes 00:03:59
O sea acordaros que la topología era 00:04:02
En el router 3 me han llegado las tres redes 00:04:05
que se han comunicado a través de Dual, de EIGRP, ¿vale? 00:04:10
Las métricas son distintas, bueno, pues no vamos a entrar en el cálculo, 00:04:15
pero cada una de ellas calculada con el bandwidth, con el retardo, etc. 00:04:19
Bien, entonces ahora, como por defecto no había sumarización, 00:04:24
entramos en el primer router, en R1, y decimos autosumari. 00:04:30
Y en R2 también, que sumarice, le estamos diciendo. 00:04:33
esto normalmente yo os digo por experiencia 00:04:37
que en los problemas os van a poner 00:04:40
os van a pedir que no 00:04:42
sumarice, hay que poner 00:04:44
no autosumari, sin embargo 00:04:46
aquí vamos a sumarizar, a ver que efectos 00:04:48
tiene, vale 00:04:50
bien 00:04:51
ahora comprobamos la verificación 00:04:54
del resumen automático 00:05:02
que es como está quedando 00:05:03
y fijaros, si miro en el primer router 00:05:05
show ip protocols 00:05:07
me dice que la sumarización está habilitada y además que se está mandando por las interfaces GIGA00 y SERIAL00 la red 192.168.10.24. 00:05:09
Esto está sumarizado. Y también esta otra por la SERIAL01. Vamos a verlo en las siguientes presentaciones. 00:05:25
Fijaros, ¿qué es lo que me está diciendo R1? Me dice, ten cuidado porque estoy sumarizando redes, concretamente la 192.168.10.0.24, esa es el resumen de Star 2. 00:05:31
y por donde lo está enviando 00:05:51
o sea, el resumen de estas dos 00:05:54
no, vamos a ver, sí, refleja a las dos 00:05:56
pero concretamente como esta 00:05:58
red conectada 00:06:00
la vamos a sumarizar, lo que va a hacer 00:06:01
es transmitirla como si 00:06:04
fuera con clase 00:06:06
192.168.10 00:06:08
entonces 00:06:10
hay una regla que se llama de horizonte dividido 00:06:11
y es que un router nunca anuncia 00:06:14
una red por 00:06:16
donde se ha enterado, por la misma interfaz 00:06:18
donde le ha llegado 00:06:20
Entonces, por aquí no la va a mandar, porque esta es la red conectada, la va a mandar por aquella interfaz y por esta. 00:06:21
Bien, al mismo tiempo me está diciendo que va a enviar el resumen de estas tres redes, en este caso, bueno, que las refleja a las tres. 00:06:30
Simplemente él tiene dos conectadas 00:06:42
Y las resume a la red con clase más próxima 00:06:45
Que es 172.16.0.0.16 00:06:49
Y eso lo va a enviar por aquí 00:06:51
Por la serial 001 00:06:53
¿Por qué no lo envía por las otras dos interfaces? 00:06:56
Por lo que hemos dicho 00:06:59
Por el horizonte dividido 00:07:00
Un router nunca anuncia una red 00:07:04
Por aquella interfaz 00:07:06
Donde se ha enterado que existe 00:07:07
¿Vale? 00:07:10
Para evitar bucles 00:07:11
Bien, entonces ese es un poco el resumen de la sumarización. Fijaros, podemos verlo también que está sumarizando de la siguiente manera. 00:07:12
si le digo en R3 show IP e IGRP topology al link, pues lo que me está diciendo R3 es que ha recibido una red sumarizada a la 172.16.0.0 00:07:25
que se la han mandado por aquí y aquel router ha hecho lo mismo, ha enviado una red sumarizada por aquí. 00:07:43
Entonces, el problema que tenemos por haber sumarizado es que R3 va a tener dos caminos para llegar hasta cualquiera de estas redes, porque las tres al sumarizar son la misma. 00:07:50
Entonces me dice que un camino va a ser desde R3 para llegar a la red 172.16.0.0, un camino va a ser a través de 192.168.10.5 y el otro a través de 10.9. 00:08:04
fijaros efectivamente en r3 un camino es por 10 5 mandando los paquetes aquí y otro por arriba 00:08:20
por 10 9 entonces fijaros imaginaros que hacemos un pin desde r3 a qué dirección por ejemplo 00:08:33
lo vamos a poner que lo hacemos aquí, a un equipo que esté en la LAN de R1. 00:08:44
Bueno, pues el paquete se va a enviar, como tiene mejor métrica, por aquí, 00:08:54
y después desde aquí habrá que enviarlo a R1, o sea, se envía a R2, de R2 a R1 y luego a la LAN. 00:08:59
¿Por qué? Por haber sumarizado. 00:09:05
Por haber sumarizado, R3 ha recibido dos redes resumidas. 00:09:07
entonces realmente pues él no sabe lo que está ocurriendo ahí de acuerdo bien 00:09:11
aquí tenéis cómo sería la en r3 el aspecto si no hubiéramos sumar izado tendríamos 00:09:19
perfectamente delimitadas las tres redes existentes 00:09:27
que son de clase B 00:09:32
pero las hemos uneteado en barra 24 00:09:36
al sumarizar que es lo que ocurre 00:09:39
que esas tres redes se resumen como una sola 00:09:44
entonces vosotros me tenéis que decir 00:09:48
a ver, que os gusta más 00:09:50
la situación de la parte superior 00:09:52
o la de la parte inferior 00:09:56
bueno, vamos a ver 00:09:58
la de arriba es real, no hemos sumarizado 00:10:00
y las redes están perfectas, tal como las tengo 00:10:04
íntegras, no hay errores, sin embargo, en la parte de abajo 00:10:08
hemos sumarizado y ¿qué hemos conseguido? bueno, pues que esta tabla de enrutamiento 00:10:12
es más pequeña, porque hay tres redes que van a aparecer como una sola 00:10:16
¿vale? esa es la ventaja, y que también 00:10:21
en las actualizaciones de enrutamiento, no es lo mismo tener que mandar 00:10:24
que yo tengo tres redes que mandar una sola. En fin, en una empresa que sea muy grande 00:10:28
o con un volumen de router enormes, podría tener sentido. En la vida real, me parece 00:10:34
más aconsejable no sumarizar, que es lo que está ocurriendo ahí arriba. ¿Vale? Pero 00:10:39
es que hay más problemas. Fijaros, por haber sumarizado, siempre que sumaricemos puede 00:10:44
aparecer una interfaz que se llama null0. ¿Qué es esto de null0? Bueno, pues como 00:10:51
su nombre indica es una interfaz que no va a ningún sitio es un agujero un agujero negro o 00:10:57
un agujero electrónico entonces cuando aparece la interfaz 0 0 fijaros os dice aquí cuando el 00:11:04
resumen automático está habilitado si no no hay 0 0 0 aparece por haber activado el resumen luego que 00:11:11
por lo menos existe una subred que se aprendió a través de igrp y que hay dos o más comandos 00:11:19
network del modo de configuración en el router, es decir, cuando se producen 00:11:24
sumarizaciones con EIGRP. Vamos a ver en las siguientes 00:11:28
pantallas para qué sirve el null cero. Fijaros. Ojo 00:11:32
con esto, que nadie se asuste. Vamos a ver. Aquí lo que está ocurriendo es lo 00:11:36
siguiente. Vamos a seguir los numeritos. Fijaros. En primer lugar 00:11:40
este router R1 tiene una ruta por defecto, la de 00:11:44
los cuatro ceros, que apunta hacia internet. Vale. 00:11:48
Entonces, esa ruta, vemos aquí en el 2, actualización de routing, la ruta predeterminada, le comunica R1 a R2 que hay una ruta predeterminada, ¿de acuerdo? 00:11:52
Entonces, en el paso 3, lo que va a ocurrir es que R2 dice, he aprendido una ruta predeterminada para salir a internet, que me la ha enseñado R1, ya veréis que esto se puede transmitir con IGRP perfectamente, la ruta por defecto. 00:12:07
Y, además, tengo tres redes que son de clase B, pero que están subneteadas en un barra 24. 00:12:26
Entonces, lo que va a ocurrir con esas redes en el paso 5 es que en este router se ha activado la sumarización, 00:12:38
porque normalmente no lo haremos, pero se ha hecho, 00:12:48
Y la consecuencia que va a tener es que no se van a mandar las tres redes, sino que se va a mandar esto, que es un resumen de ellas. 172.16.0.0.16. Vale. A ver qué efecto tiene esto. Esta ruta llega a R1 y la instala en su tabla. 00:12:51
Dice, ah, mira, para llegar a las redes 172.16.0.0.16, voy a mandar el paquete a R2, ¿vale? 00:13:11
Entonces, de repente, aquí ocurre que hay un pin a una dirección que es la 4.10. 00:13:20
Esta no tiene que ver nada en esta guerra, simplemente alguien, alguna LAN, hace un pin a esta dirección, a la 4.10, ¿vale? 00:13:27
Entonces, R1 mira en su tabla de enrutamiento 00:13:35
Y encuentra que hay una red que encaja 00:13:39
La 172.16.0.0 00:13:42
Y envía el paquete de R1 a R2 00:13:44
R2 mira en su tabla de enrutamiento y dice 00:13:47
No, yo no tengo ese paquete 00:13:50
O sea, no tengo esa red 00:13:52
172.16.4 00:13:53
Tengo la 1, la 2 y la 3 00:13:55
¿Qué hago con ella? 00:13:57
Pues un router cuando recibe un paquete que no sabe qué hacer con él 00:13:59
Lo envía a la ruta por defecto 00:14:02
Se lo envía a R1 00:14:03
R1 vuelve a hacer el mismo análisis y dice 00:14:04
no, este paquete tiene que estar en R2 00:14:08
porque tengo una ruta resumida 00:14:10
que apunta a él 00:14:12
y ya está, ya hemos entrado en el bucle 00:14:14
el paquete empieza a dar vueltas aquí 00:14:15
¿cuánto tiempo? 00:14:18
una buena pregunta, ¿eternamente? 00:14:20
no, hasta que muera 00:14:22
hasta que se le acabe el tiempo de vida 00:14:24
el TTL 00:14:26
¿de acuerdo? como mucho, 256 rebotes 00:14:27
bueno, pues eso es un bucle que hemos producido 00:14:31
por haber utilizado la sumarización. 00:14:34
Si no hubiera sumarización, ¿qué pasaría? 00:14:39
No, vamos a ver, si no hubiera sumarización, no. 00:14:43
¿Qué es lo que vamos a hacer con la interfaz null 0? 00:14:45
Con la interfaz null 0 lo que vamos a hacer es lo siguiente. 00:14:49
R1 tiene una ruta por defecto para ir a Internet. 00:14:52
Se la comunica a R2, de acuerdo. 00:14:56
R2, en el paso, bueno, se la comunica aquí, en el paso 2. 00:14:58
En el paso 3, R2 la añade a su tabla de enrutamiento. 00:15:02
A continuación tiene tres redes y las resume, las resume como una sola, 00:15:07
pero en vez de enviarla a R1, la da de alta diciendo que eso apunta a nul cero. 00:15:12
¿De acuerdo? Ya veréis que aquí es donde van a morir los bucles. 00:15:21
En vez de estar dando saltitos de uno a otro, aquí morirá. 00:15:25
entonces vamos al paso 6 00:15:28
en el paso 6 00:15:30
si no encontramos 00:15:33
se actualiza la ruta por defecto 00:15:34
pero que ya hemos dejado 00:15:37
apuntado aquí que va a la papelera 00:15:39
es decir, este router R2 00:15:42
va a tener sus propias redes 00:15:45
conectadas directamente 00:15:47
perfecto, y además una 00:15:49
red ficticia que apunta 00:15:51
a Null0, que es esta 00:15:53
manda la actualización a R1 00:15:54
R1 en el paso 7 la da de alta 00:15:57
ahora llega el pin 00:16:00
el pin fantasma del paso anterior 00:16:01
que es el 172.16.4.10 00:16:03
vale, entonces 00:16:06
R1 dice, pues este pin 00:16:07
se lo voy a mandar a R2 00:16:10
¿por qué? porque 00:16:11
tengo una tabla, tengo en mi tabla 00:16:13
de enrutamiento un camino 00:16:16
que me dice que todo lo que 00:16:18
empiece por 172.16 00:16:19
se lo mande a R2 00:16:21
muy bien, se lo mandamos a R2 00:16:23
y aquí es donde viene la novedad, R2, mira en su tabla de enrutamiento y dice, no es 172.16.1, ni 2, ni 3, como es un 4, lo que le ha llegado por el pin, pues no encaja con esas 3 redes, pero si encaja con esta, empieza por 172.16 y lo que hace es tirarlo a la papelera, enviarlo a null 0, con eso, ese es el paso 9, veis aquí tenéis la papelera, 00:16:26
hemos roto el bucle. ¿De acuerdo? Muy bien. Eso quiere decir que a partir de ahora podéis ver redes en las que esté activado el resumen automático 00:16:54
y en ellas aparecerá, fijaros, vamos por aquí, este es lo que hemos estado viendo, las dos situaciones, ejemplo de un bucle de enrutamiento y cómo el null cero evita esa situación, ¿vale? 00:17:10
Entonces, bueno, solución más sencilla, yo sé que vosotros lo habíais arreglado enseguida, si el protocolo de enrutamiento EIGRP al sumarizar produce bucles, ¿qué podíamos hacer? Pues no sumarizar, esa situación también podemos verla, ¿vale? 00:17:28
Muy bien, vamos a ver aquí alguna preguntita, ¿qué es lo que nos dice? Dice el router 1, está enviado anuncios al router 2, vale, arrastre las redes y máscaras anunciadas por el R1, bueno, vamos a ver, como tiene autosumari, lo que va a hacer es sumarizar estas redes, ¿cómo se las va a comunicar a R2? 00:17:48
Pues de momento esta como un barra 16, será 172.16.00 con un barra 16 y le va a comunicar, me preguntan que R1 como las comunica a R2. 00:18:09
Y esta otra, aunque sea un barra treinta, la va a publicar como ciento setenta y dos dieciséis, perdón, ciento noventa y dos ciento sesenta y ocho uno cero con un barra veinticuatro, porque le hemos dicho que sumarice, que la simplifique a la red con clase, ¿vale? 00:18:27
Muy bien, pues está bien. Bueno, hay uno más, lo hacéis vosotros. Ahora es cómo anunciaría R3 a R2 sus redes, ¿vale? Y ojo que ahora no está sumarizando, ahora es más fácil. Simplemente las transmite como son, como un barra 30 o como un barra 24, ¿vale? Muy bien. 00:18:52
en esta topología, bueno, vamos a hacer 00:19:15
uno de estos, venga, a ver, ¿por dónde se mandaría 00:19:20
este paquete? está en R3, me da igual la topología 00:19:23
estoy en R3, y me están 00:19:29
diciendo que aquí hay, por cierto, a la vista 00:19:32
de la tabla, ¿tenemos sumarización o no? si hay 00:19:36
sumarización, veis que hay interfaz null cero, entonces aquí 00:19:40
se está sumarizando con EIGRP, que es el protocolo que usamos. 00:19:44
Entonces, el 172.16.065 00:19:48
¿por dónde lo mandaríamos? Bueno, pues 00:19:52
172.16 lo mandaríamos 00:19:56
por en caja. Lo que hacemos es pasear el paquete por la tabla 00:20:00
y ver dónde encaja. En la primera red 00:20:04
que es por serial 000. 00:20:06
0 en el siguiente es 172 17 0 17 nos venimos aquí 172 17 encaja con esta red y lo mandaríamos por 00:20:10
sería el 001. El siguiente sería por 192, 168, 1. 192, 168, 1, 2. Aquí tenemos que ver la mayor 00:20:29
coincidencia. Entonces fijaros, concretamente, 1, 2. Siempre acordaros que hay que buscar la 00:20:47
mayor coincidencia de la tabla entonces el barra 30 es la coincidencia más larga como en los dos 00:20:54
redes esa y ésta empiezan por 192 168 1 la coincidencia más larga es el barra 30 entonces 00:21:01
lo mandaría por la primera vez por serial 001 y la siguiente vez por serial 000 tiene dos rutas 00:21:09
vale y ahí lo que hace el router es balanceo de carga porque ha instalado dos rutas porque tienen 00:21:18
el mismo costo vale hemos dicho que por serial 001 entonces fijaros por abundar en esto tienen 00:21:25
el mismo costo 2 millones 681 mil 856 entonces como no sabe qué hacer instalar las dos una por 00:21:33
serial 001 y otra por serial 000 vale y por último la 172 18 172 18 ojo que ya sabéis que eso no es 00:21:41
una ruta es una sumarización la 172 18 tiene hay un null que no nos vamos a ir por él sino que se 00:21:53
metería por aquí por el giga 00 vale muy bien bueno pues hemos acertado podéis hacer vosotros 00:22:06
los siguientes de acuerdo bien una cosa importante hemos terminado con la sumarización de momento 00:22:16
nada más fijaros la sumarización se ha simplificado en los routers cisco ahora vamos a ver la ruta 00:22:23
predeterminada que es importante pero fijaros para que veáis de qué os hablo al final del pdf os 00:22:33
pongo un anexo que esto lo han eliminado lo han eliminado de de esta versión e incluso la práctica 00:22:41
del reto incluía antes sumar sumarización manual para el grp o sea la idea era esta tú coges todas 00:22:52
las redes que hay conectadas, las sumarizas a mano y luego le dices dentro de la interfaz 00:23:02
que EIGRP transmita esa ruta resumida. Bueno, esto es una tortura. Entonces funciona, se 00:23:08
puede dar ese comando IP sumariadres EIGRP1 y la ruta resumida. Entonces la propaga justamente 00:23:19
por las interfaces que tú quieras, donde des esa orden, ¿veis? 00:23:27
Entonces, ¿qué ocurre? Todo esto, ¿para qué sirve? 00:23:31
Simplemente para que mis tablas de enrutamiento sean más pequeñas 00:23:35
y para que se transmita menos actualizaciones de enrutamiento. 00:23:39
Bueno, pues esto el propio Cisco lo ha eliminado ya 00:23:43
del temario de CCNA 00:23:45
y la misma sumarización existía para 00:23:51
IPv6, fijaros que me sale aquí un barra 48 00:23:53
sumarizar esto, pues es un poco pesado, tienes que partir de un barra 00:23:58
64, en fin, que es una tarea 00:24:02
demasiado costosa para los beneficios que obtengo, me parece 00:24:06
a mí, ¿vale? pues eso ya no entra, ¿vale? bueno, pues vamos con 00:24:10
la ruta predeterminada, a ver, la ruta predeterminada siempre 00:24:14
es el camino que me lleva hacia internet, ¿vale? es la ruta de los 00:24:18
cuatro ceros, entonces siempre vamos a actuar igual, fijaros 00:24:22
la vamos a programar en el último router de la empresa 00:24:26
como cuatro ceros que apuntan hacia el exterior, y luego le voy a decir 00:24:29
a este router que se lo comunique a los demás 00:24:33
¿vale? esto era en RIP 00:24:38
default information originate, y en EIGRP 00:24:41
no es ese comando, ¿vale? es con el comando redistribute 00:24:46
static. Por lo demás, el concepto es el mismo, ¿vale? Ruta de cuatro ceros la tengo que crear 00:24:50
a mano en R2, apunta hacia afuera y le digo a IGRP que se lo diga a los demás routers, ¿vale? Esa 00:24:57
ruta de cuatro ceros aparecerá sola en todos los demás routers de la empresa. Bueno, sola no, 00:25:05
por efecto de IGRP, ¿vale? Bien. Bueno, por cierto, para entrar de ISP hacia mi empresa, 00:25:11
normalmente se pone una ruta resumida 00:25:18
o dos, de todo lo que hay en mi empresa 00:25:22
eso también lo están eliminando bastante del currículo y no lo hemos visto 00:25:25
mucho, tenéis en Moodle algún ejercicio colgado 00:25:30
bueno, ¿cómo se crea la ruta en R2? pues hiperroute 00:25:32
4040 serial 010 00:25:37
aquí, digo, todos los paquetes que no sepas 00:25:40
que hacer con ellos, mándalos al ISP. Muy bien. Y entro en el router EIGRP1, en el protocolo 00:25:46
de enrutamiento, y le digo redistribute static. ¿Vale? Ya está. Eso es todo. Entonces, en 00:25:55
mi router, en R2, me aparece la ruta como estática, que está directamente conectada 00:26:01
porque la he creado yo. Y ese asterisco significa que es la ruta por defecto. 00:26:08
¿Vale? 00:26:13
Si miro los protocolos, me dice que 00:26:17
está activa la redistribución estática de la ruta por defecto. 00:26:20
Ahí lo tenéis. ¿Vale? En R2. Con show ip protocol se ve esto. 00:26:25
Bien. Seguimos avanzando. ¿Cómo me aparece esa ruta 00:26:29
en los demás routers? Pues fijaros, de una forma un poco rara. Aparece 00:26:32
la ruta en R1 y en R3, como 4 ceros barra 0, la ruta por defecto, sin embargo, me dice 00:26:36
D, significa que me he enterado por EIGRP, el asterisco, la ruta es candidata para ruta 00:26:45
predeterminada, la ruta de 4 ceros es predeterminada, y EX significa que la ruta EIGRP es una ruta 00:26:53
externa. Es una ruta que lleva fuera del dominio de EIGRP. Bueno, entonces la métrica, en 00:27:02
vez de ser 90, como es para todas las rutas EIGRP, es 170. Bueno, perfecto. Va a funcionar 00:27:10
igual. Simplemente esto está así definido en EIGRP y se va a establecer con estos parámetros, 00:27:19
vale fijaros me indica la ip de siguiente salto y la interfaz de salida ya sabéis que esta es la ip 00:27:25
del vecino y esta es mi interfaz el comando sigue por aquí vale bien muy bien cómo se hace la ruta 00:27:33
por defecto para ipv6 pues de la misma manera fijaros se crea el concepto es el mismo con 00:27:43
redistribute static se crea ipv6 route dos puntos dos puntos barra cero interfaz de salida serial 00:27:50
010 entro en él proceso de igrp ipv6 router e igrp 2 2 o 1 el número que tenga en este caso 2 y digo 00:27:58
redistribute static va a tener el mismo efecto va a aparecer cargada en bueno en el mío aparece 00:28:11
aquí está, no, este es R1 00:28:19
este ya es el vecino, es en R1, lo veis 00:28:23
como una ruta exterior 00:28:25
y con distancia administrativa 00:28:29
170, que es lo que hemos visto antes, vale 00:28:32
y como cosa curiosa, ya sabéis que en IPv6 00:28:34
en vez de apuntar el siguiente salto, en vez de ser 00:28:37
en la global, siempre se hace con la link local 00:28:40
vale, muy bien, o sea que funciona igual 00:28:43
Bueno, aquí tenéis un ejercicio 00:28:47
Fijaros, lo tengo aquí abierto 00:28:50
No hay que entregarlo 00:28:52
Pero bueno, es bastante chulo, fijaros 00:28:55
Aquí tenéis 00:28:57
Una red IPv4 00:28:58
Con dos routers 00:29:01
Todo este mundo es IPv4 00:29:02
Y este se llama este router 00:29:04
IPv4 del borde 00:29:06
El último de la empresa 00:29:08
Y este otro es lo mismo 00:29:10
Todo este mundo es IPv6 00:29:13
y este es el del borde, el último router que lleva hacia internet 00:29:15
bueno, aquí hay por su parte, ahí en internet no podemos entrar 00:29:19
ya sabéis que eso es un secreto, por lo que habrá es otro router o un switch 00:29:24
para simular el funcionamiento de internet 00:29:27
y aquí hay un PC 00:29:31
que está off-site, está fuera 00:29:35
de la empresa, con IPv4 y otro con IPv6 00:29:39
Entonces lo que me dice es que ponga la ruta por defecto aquí y que la redistribuya, ¿vale? Entonces, bueno, para no perder tiempo, fijaros, esto es muy sencillito, lo tenéis aquí hecho, ¿vale? 00:29:42
En IPv4 Edge, el último, lo que hago es IP Router 4.0.4.0 Serial 0.1.0 y en Router IGRP1 Redistribute Static. 00:29:56
En el último de IPv6 lo que voy a hacer es crear la ruta por defecto, dos puntos, dos puntos, dos puntos, dos puntos, ese cero sobra, dos puntos, dos puntos, barra cero, por serial cero, uno cero, IPv6 router y GRP1 y redistribute static, ¿vale? 00:30:13
Entonces, con esos dos comandos, el resto de router, estos se enteran de que el camino por defecto es hacia acá y este otro también. 00:30:38
La podéis hacer si queréis para simular el funcionamiento porque es muy fácil, no quiero perder más tiempo. 00:30:47
Ahora, hay un par de comandos más que ya son muy facilitos. 00:30:54
Fijaros, hemos visto la ruta predeterminada y ahora vamos a ver el ancho de banda en EIGRP. 00:31:00
Vamos a ver. Bueno, esto vamos a intentar ir rapiditos. Simplemente lo que me dice es que puede haber enlaces muy lentos en los que el protocolo EIGRP para mandar sus actualizaciones consuma demasiado ancho de banda o bien no tenga. 00:31:08
Entonces lo que hago es, hay un comando que me dice, configura el porcentaje del ancho de banda que EIGRP puede utilizar en una interfaz. 00:31:25
Lo que le digo es, tú tranquilo, no te comas todo el enlace para hablar con el router vecino, sino te voy a dejar solamente el 40% o el 50% del ancho de banda. 00:31:36
vale estas son situaciones que se daban con líneas muy muy antiguas y muy lentas hoy en día pues con 00:31:47
redes del tipo ethernet o bien otras de one más eficientes eso no tiene por qué darse que es el 00:31:54
comando es este fijaros ip van wispers en el grp 140 esto le digo que le dejo el 40% que no pase 00:32:01
de ahí del enlace del ancho de banda del enlace para actualizarse vale y en otro router pues hago 00:32:09
lo mismo pero esto es en ipv6 funciona de manera idéntica vale el comando es ipv6 van whisper 10 00:32:19
de igrp 2 y el tanto por ciento vale bueno ahora temporizadores bueno los temporizadores que son 00:32:28
vamos a ver los temporizadores son el de hello es o de saludo es un temporizador que sirve para 00:32:36
decirme cada cuánto tiempo tengo que saludar a mi vecino entonces por defecto estará configurado en 00:32:45
cinco segundos para redes ethernet vale y este es el de el intervalo de hello de saludo y el de 00:32:56
espera o de retención el de hold se llaman así hello y hold está al triple a 15 segundos si la 00:33:04
red que en la que en la que intentó acceder es una red con muy antigua un frente ley multipunto 00:33:15
entonces el hello es a 60 00:33:23
y esto al triple, a 180 segundos 00:33:25
¿vale? hay una cosa 00:33:28
curiosa y es que cuando veamos 00:33:30
esto en el SPF nos van a decir 00:33:31
como los temporizadores sean 00:33:33
distintos en dos routers vecinos 00:33:35
los temporizadores se ajustan por 00:33:37
interfaz ¿eh? entonces como sean 00:33:39
distintos no convergen, bueno pues 00:33:41
en EIGRP 00:33:43
una cosa curiosa 00:33:44
cada router puede tener los temporizadores 00:33:47
de forma distinta y no les evita eso 00:33:49
para que converjan ¿vale? 00:33:51
Entonces, bueno, a ver, lo normal es los temporizadores no tocarlos, pero si os lo dicen, pues tienen que ser así, y tiene que ser el de Hello, el que tú quieras, 50 segundos, y el de retención, el de Hall, el triple, ¿qué pasaría si pones este temporizador más pequeño que el primero, el de Hall más pequeño que el de Hello? 00:33:53
pues que entonces el router vecino se muere antes de recibir el próximo saludo y me obligaría a 00:34:15
quitar sus redes de mi router etcétera etcétera o sea este tiene que ser siempre más grande del 00:34:23
orden de tres veces vale muy bien eso ya os digo que solamente si os obligan y como cosa 00:34:29
curiosa fijaros se dan los comandos dentro de la interfaz se entró en la interfaz y ahí es 00:34:36
donde pongo ip hello interval e igrp1 y el tiempo. ¿Vale? Para ipv6 lo mismo. La única 00:34:43
ventaja es que se trata igual ipv4 e ipv6. ¿Vale? Bien. Intentaremos no tocarlos. Ahora, 00:34:51
balanceo de carga. ¿Qué es esto del balanceo de carga? Vamos a ver. Pues fijaros. Cuando 00:34:58
un router tiene una red, por ejemplo, R3, tiene una red vecina y le cuesta lo mismo 00:35:03
ir por el camino de abajo que por el camino de arriba va a dar de alta en este ejemplo no porque 00:35:11
te veis que tenemos anchos de banda distintos aquí preferiría ir siempre por el más rápido que es el 00:35:19
de abajo pero si fuera si no hubiéramos tocado los bandwidth enviaríamos un paquete por arriba 00:35:25
y otro por abajo vamos a ver esto está reflejado de la siguiente forma bueno es que aquí se ve 00:35:33
bastante mal veis para llegar a 172 16 30 existe una ruta con un coste de 410 es 4 millones no 00:35:41
41 millones 24 mil y otra ruta eso es saliendo por serial 001 y otra ruta saliendo por serial 00:35:56
0 0 que es de el mismo coste entonces en este caso el router hace balanceo de carga manda un 00:36:06
paquete por arriba un paquete por abajo ya os digo que con este ancho de banda no pasaría 00:36:14
solamente si son iguales si no en este caso sólo daría de alta esta red que es la que tiene el 00:36:19
coste más bajo vale la métrica más baja entonces hay un concepto que es el número máximo del más 00:36:26
un pad que aparece al hacer su ip protocols y esto indica que un router puede hacer balanceo 00:36:35
de carga por defecto hasta por cuatro rutas hasta por cuatro interfaces vale ese parámetro se puede 00:36:42
cambiar vamos en mi vida he visto cambiar eso me parece una cosa decirle que haga balanceo de carga 00:36:50
por seis o por ocho interfaces eso es poco habitual el valor por defecto es cuatro que ya está bien 00:36:56
raramente tendremos más de dos 00:37:03
muy bien, pues ahora 00:37:06
el balanceo 00:37:08
de carga en IPv6 00:37:10
existe exactamente igual 00:37:12
fijaros, en este caso 00:37:14
para llegar a la ruta café 00:37:16
a 001, a esa red 00:37:18
puedo dar 00:37:20
puedo salir por serial 00:37:22
001 o por serial 000 00:37:24
exactamente igual que hemos visto antes para 00:37:26
IPv4 00:37:28
Hay una cosa más en EIGRP que no la vamos a explicar 00:37:32
Que esto ya me parece de nota 00:37:36
Que es que se puede hacer balanceo de carga con distinto costo 00:37:38
Esto el router nunca lo hace por defecto 00:37:42
Si hay dos rutas con distinto costo 00:37:44
Va a elegir la de menor 00:37:49
Y esa es la que instala en su tabla 00:37:50
Bueno, pues nosotros podemos obligarle con un comando 00:37:51
A que haga ese balanceo con la varianza 00:37:55
vale entonces es algo que es poco habitual y no vamos a entrar en ello vale pero el grp podría 00:38:00
hacer balanceo de carga con rutas de distinto costo vale muy bien bueno esto es fácil dice 00:38:08
la convergencia de irp demora mucho el enlace sería congestionado ajuste el ancho de banda 00:38:20
de enlace máximo disponible de igrp en un 80 por ciento de utilización vale entonces aquí sería 00:38:26
este en la interfaz sería el 00 que es la que tenemos y pevan whisper cn igrp 180 y en este 00:38:35
otro tiene que ser sería el 001 y es este vale para probar vosotros los otros porque son así 00:38:43
sencillitos vale bien con eso hemos prácticamente terminado ahora el resto que queda es de 00:38:54
resolución de problemas vamos a darle un poco de alegría porque tampoco nos vamos a enrollar 00:39:04
demasiado simplemente ya sabéis que la resolución de problemas verla aquí es un poco hay que hacerlo 00:39:10
pues sobre equipos reales sobre paquetes tracer con el troubleshooting vale entonces fijaros hay 00:39:15
hay un protocolo que te ayuda a ver cómo está configurado IGRP, que es el showipprotocols, 00:39:22
¿vale? Importante. Hay otros protocolos, hay otros comandos que son, ya sabéis que 00:39:27
para IPv4 o IPv6 es igual cambiando esta partícula. Entonces, el showipigrpneyboard, showiproute, 00:39:38
que esta es ver la tabla de enrutamiento, el primero era ver a mis vecinos, y luego show ip protocols, con esos tres comandos, y por supuesto, el show running, show running config, con eso podemos arreglar cualquier cosa, vale, entonces, aquí los tenéis, el show ip igrp neighbor, bueno, aquí hay más, show ip interfab brief, para ver las interfaces, resumidamente, 00:39:48
y show ip eigrp 00:40:15
interfaz, es parecido a la anterior 00:40:18
pero te da detalles 00:40:20
de como está configurado eigrp 00:40:21
vale 00:40:24
en esa interfaz 00:40:24
bueno, vamos a ver 00:40:27
dice, vamos a hacer una nada más 00:40:29
no se puede llegar a la red 00:40:33
172.16.0.0 00:40:35
desde R1, aquí hay una selva de routers 00:40:37
y debe comprobar 00:40:39
que dicho router 1 tenga una 00:40:41
ruta de igrp a esa red con que comando comprobamos si tenemos la ruta si conocemos la red 172.16.0.0 00:40:43
pues hombre con eso hiper route vemos su tabla de enrutamiento y ya está vale 00:40:52
bueno pues hacer vosotros los demás que son facilitos y no perdemos más tiempo ahora 00:41:01
conectividad de capa 3 00:41:08
si me dices, mira, si no te funciona algo 00:41:11
primero mira que tengas bien las IPs 00:41:13
entonces hay un comando que es el show ip 00:41:16
interfaz brief 00:41:17
que todas las interfaces tienen que tener 00:41:18
IP, para poder hacer un ping por ellas 00:41:21
por ejemplo, y 00:41:23
tienen que estar 00:41:25
up, up 00:41:27
si no, eso no funciona 00:41:28
¿vale? 00:41:31
estando así me funcionará el ping 00:41:33
Por cierto, si hay algo de esto que está mal configurado 00:41:34
También podemos usar el comando show cdp-nigboard 00:41:41
Ya sabéis que funciona en capa 2 00:41:45
Y puedo ver a los vecinos y ver cómo están configurados 00:41:46
Ahora, ¿qué más cosas pueden ocurrir para que no funcione el GRP? 00:41:50
Que esté mal configurado 00:41:54
Típica avería, que creo que os sale en la práctica, que se os pide 00:41:56
Que el número de proceso de sistema autónomo 00:41:59
No sea el mismo en todos los routers 00:42:03
Este número tiene que ser el mismo 00:42:06
Número de AS, de sistema autónomo 00:42:08
¿Vale? 00:42:11
EIGRP 1, EIGRP 1, EIGRP 1 00:42:12
Si no, no se hablan entre ellos 00:42:15
¿Vale? 00:42:17
Ahora, las interfaces 00:42:21
EIGRP, vamos a ver 00:42:23
Pues aquí hemos dado el comando 00:42:25
show ip eigrp interfaz 00:42:26
Y me da información de los vecinos 00:42:29
Que tengo, pers 00:42:31
Claro, en la giga no tengo a nadie 00:42:33
Porque no vive nadie 00:42:34
Dice, hay un vecino para este lado y otro para el otro 00:42:36
¿Vale? Y me da 00:42:38
Bueno, pues algunos backparámetros más 00:42:40
Show IP 00:42:42
Protocols, aquí veo 00:42:44
Las redes 00:42:46
Las redes 00:42:47
Que se están publicando 00:42:49
¿Vale? Y veo la 00:42:51
Interfaz pasiva 00:42:54
Bueno, ahí están 00:42:55
Las redes con el 00:42:58
Comando network, las doy ahí 00:43:00
Los comandos y luego me aparecen aquí 00:43:02
Publicadas, ¿vale? 00:43:04
Muy bien 00:43:07
bueno, vamos a ver, vamos a hacer alguna 00:43:08
¿qué problema tiene este router? 00:43:13
hay que leerse todo esto, pero fijaros, a simple vista 00:43:18
show ip interfaz brief 00:43:20
¿qué pasa aquí? que no tiene ip 00:43:23
entonces esto sería dirección ip faltante 00:43:27
¿vale? 00:43:31
¿qué problema tenemos aquí? 00:43:32
pues que el sistema autónomo es el 100 00:43:37
Sin embargo, al configurar el equipo, ¿qué sistema autónomo han puesto? El 101. Número de AS incorrecto. ¿Vale? Muy bien. Bueno, pues ya hemos arreglado algunos averías. Ahora, interfaz pasiva. 00:43:40
La interfaz pasiva ya sabéis que se pone siempre en el cable por el que no quiero que se publiquen actualizaciones, ¿vale? A veces se hace por seguridad, pero esta red sí que la tengo que dar de alta en el comando network, ¿veis? 00:43:56
y el dado de alta 172.16.0.0 00:44:11
¿vale? y sin embargo, luego digo que esta interfaz 00:44:14
sea pasiva, simplemente es que los demás van a 00:44:19
poder llegar a ella, pero no quiero que se manden por allí actualizaciones de enrutamiento 00:44:23
¿vale? ¿este cable que sale 00:44:27
de internet, que hacemos con él? bueno, pues es una buena pregunta, porque normalmente 00:44:31
fijaros, esta red ni se publica 00:44:35
para la empresa y además es pasiva para que no salga por ella información de 00:44:38
igrp en este caso creo veis que si se ha publicado bueno estas son decisiones 00:44:44
quieren que se publique entonces y además luego digo que sea pasiva o sea 00:44:51
que han dado el comando network porque si quieren que está la empresa sepa que 00:44:57
esa red está ahí pero no quiero que salga por aquí información hacia la 00:45:01
calle entonces le digo pasivo de acuerdo muy bien ahí está la red nueva la de alta y 00:45:05
vamos a ver qué más 00:45:15
bien vale falta un comando network esto es una cosa bastante habitual también que nos 00:45:19
puede ocurrir y es que olvidamos poner un comando network entonces vamos a ver por 00:45:36
ejemplo este router tendría que denunciar tres redes la 10 la 172 y la 192 tiene que tener tres 00:45:40
comandos network si repaso con algún pin a la 10 desde el vecino y no va entonces miro la 00:45:47
configuración de r1 y claro es que sólo le han dado de alta con el comando network la 172 y la 00:45:53
192 solución hay que dar network 10 0 0 0 y ya funcionará el pin y aparece además en la tabla 00:46:01
de enrutamiento, vale, muy bien 00:46:10
cosas normales, ahora el resumen automático, bueno, esto no lo vamos a ahorrar 00:46:14
porque ya sabéis mi opinión del resumen automático, que normalmente 00:46:18
lo que vamos a hacer con él es poner no autosumari 00:46:22
esta imagen no se carga, no sé por qué, debe tener un problema en la academia, no se me carga 00:46:26
en ningún ordenador, pero de la sumarización normalmente lo que vamos a pedir es 00:46:30
que pongas no autosumari, y ya está 00:46:34
bueno pues prácticamente hemos terminado vale esto donde quiero entretener más hay que entregar 00:46:37
en moodle dos prácticas una que es de averías y otra que es el reto las de averías acordaros 00:46:48
que siempre lo pongo aquí y es que poner tabla en panel y con averías y soluciones la práctica 00:46:57
de averías de troubleshooting que venga sin tabla no puntúa y además ya veremos a ver si no os la 00:47:10
mando a repetir vale muy bien pues creo que nada más con eso hemos terminado el tema 7 00:47:16
Vale, muy bien, gracias, 47 minutos. 00:47:27
Subido por:
Jesús S.
Licencia:
Todos los derechos reservados
Visualizaciones:
80
Fecha:
25 de marzo de 2020 - 22:48
Visibilidad:
Público
Centro:
IES ANTONIO MACHADO
Duración:
47′ 34″
Relación de aspecto:
1.78:1
Resolución:
1366x768 píxeles
Tamaño:
236.15 MBytes

Del mismo autor…

Ver más del mismo autor

EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
