Explicación sobre como está conectada internamente la protoboard

Más información Transcripción

Descargar la transcripción

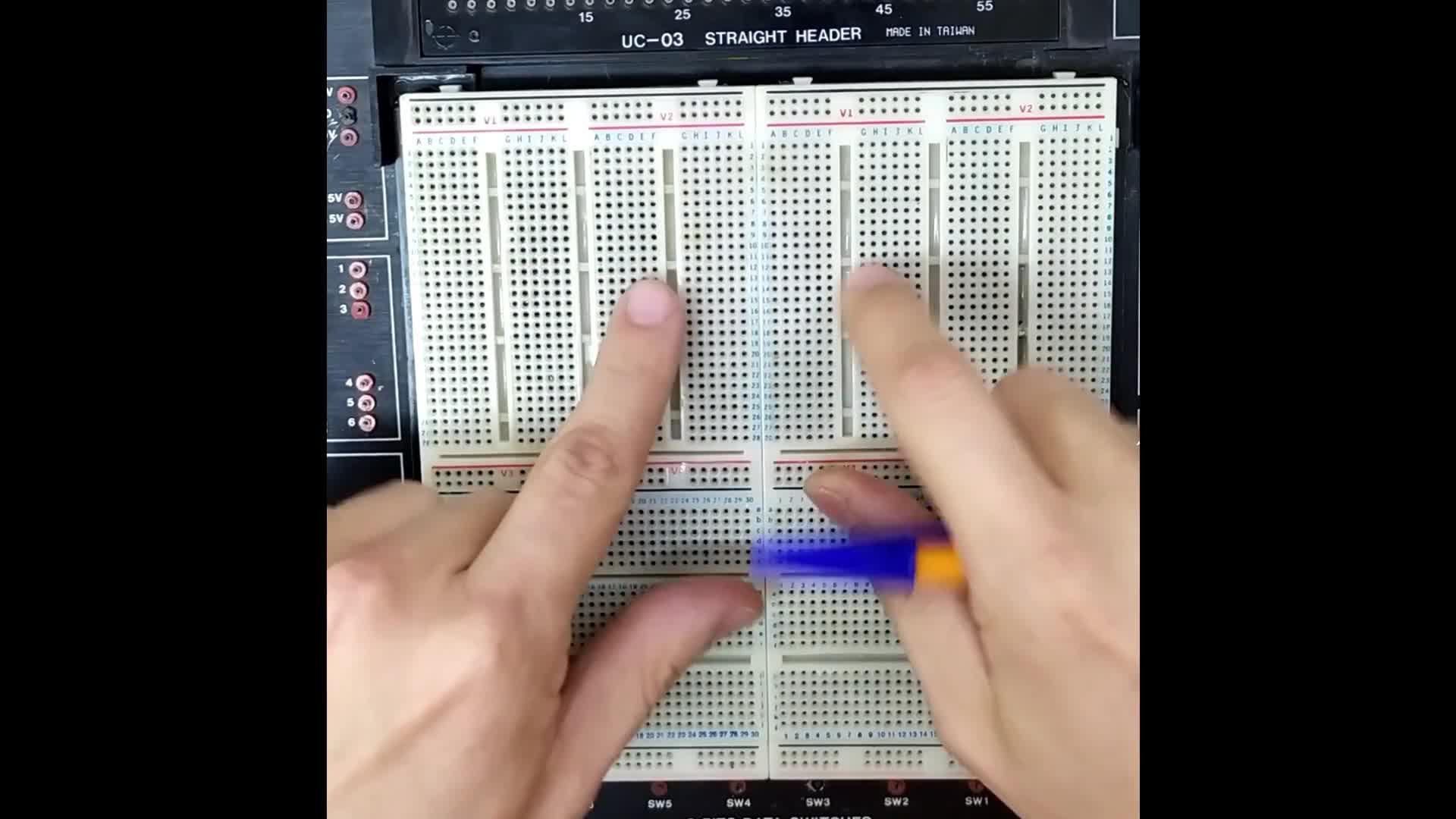

Bueno, pues lo que tenéis delante es una protoboard, ¿vale? La protoboard, como veis, está formado básicamente lo que tienen son agujeritos, ¿vale? En estos agujeritos lo que nosotros haremos será enchufar los diferentes componentes que vamos a utilizar, ¿vale? 00:00:04
Entonces, lo que tenemos que saber, que es muy importante, es que la protoboard es como está conectada, ¿vale? 00:00:20
Entonces, vamos a fijarnos que aquí arriba tenemos una línea negra. 00:00:27
Esa línea negra implica que todos los agujeritos de esta línea, ¿vale? 00:00:31
Es decir, desde aquí hasta aquí donde estoy señalando, están conectados juntos, ¿vale? 00:00:36
Es decir, este agujero estará conectado con el siguiente, con el siguiente, con el siguiente y así consecutivamente, ¿vale? 00:00:41
Y mientras que en el lado rojo, ¿vale? Están conectados solo desde aquí hasta aquí y luego desde aquí hasta aquí, ¿vale? Ahora, si ya nos vamos fuera de estas líneas, ¿vale? En esta parte, vamos a distinguir, vamos a separar por un lado esta parte de aquí para arriba y por el otro lado de aquí para abajo, ¿vale? 00:00:48
Aquí para abajo pasa lo mismo, en la línea negra está todo junto y en la línea roja por segmento, ¿vale? 00:01:08
Un segmento y otro segmento 00:01:17
Y ahora nos vamos a la zona de conexión, ¿vale? ¿Por qué? 00:01:19
Porque la zona roja es donde nosotros vamos a poner habitualmente la alimentación, ¿vale? 00:01:23
Pondremos 5 voltios, 2 voltios, 10 voltios, lo que nos pida el circuito 00:01:27
Y en la zona negra vamos a poner lo que es la tierra, ¿vale? 00:01:31
Mientras tanto, en esta zona, en la zona de agujeritos normales, vamos a conectar los diferentes componentes. 00:01:39
Entonces, ¿cómo conectamos los componentes? 00:01:46
Pues si nosotros tenemos que saber que en este lado los componentes están conectados en horizontal. 00:01:49
Horizontal. 00:01:58
Todo así en horizontal. 00:02:01
mientras que en esta parte vertical están conectados de forma vertical, estarían conectados así en línea, hacia abajo 00:02:02
aquí habría un hueco y luego continúa aquí, aquí habría un hueco y luego continúa aquí 00:02:13
lo mismo aquí, esto está aquí, habría un hueco y luego aquí, un hueco y luego aquí, y así etc. 00:02:20
