Otro ejemplo del cálculo de potencias.
Vamos a resolver el siguiente problema que se nos plantea.
00:00:00

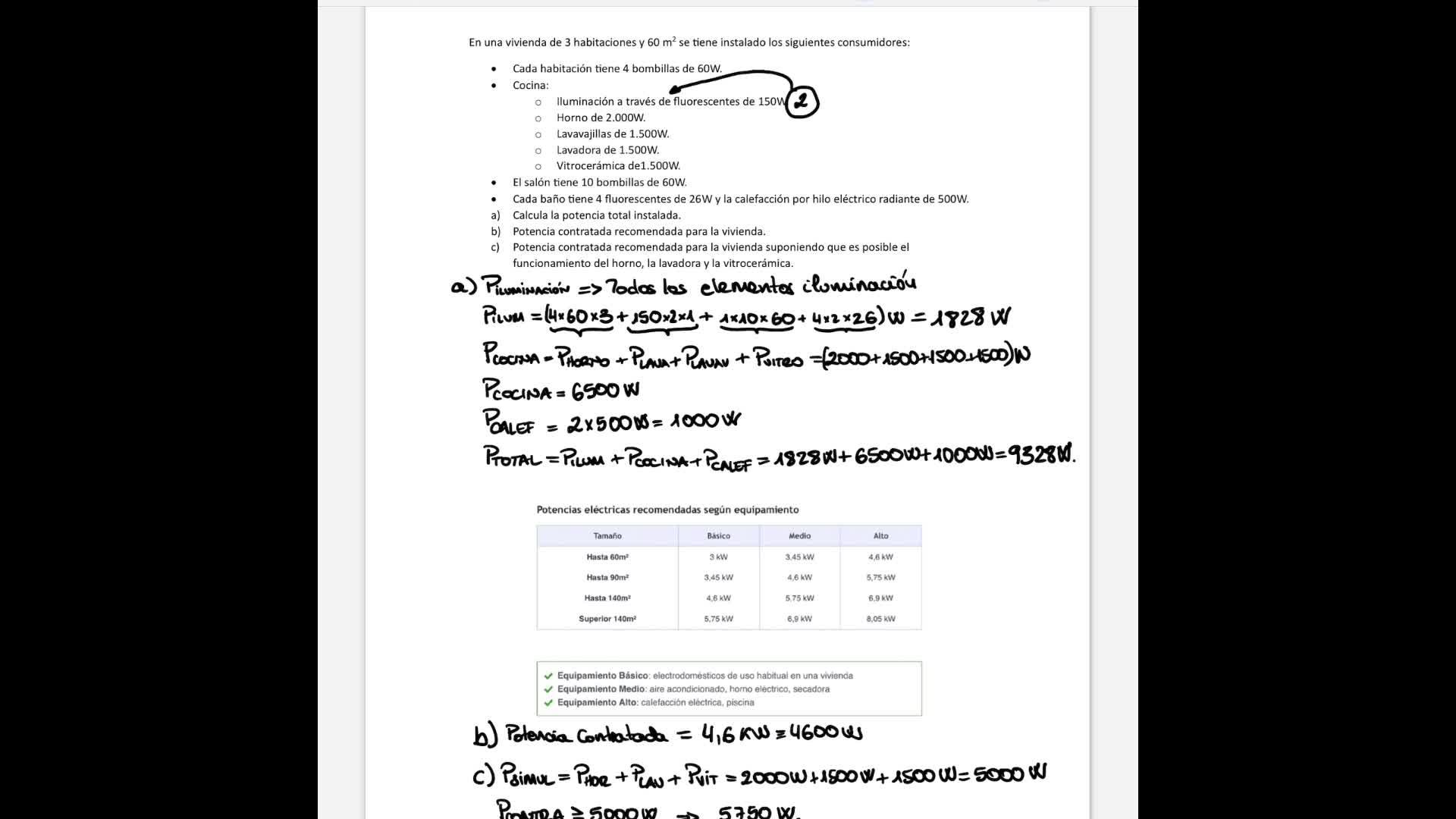

En una vivienda de tres habitaciones y 60 metros cuadrados se tienen instalados los siguientes consumidores.
00:00:02
Cada habitación tiene cuatro bombillas de 60 vatios.
00:00:08
En la cocina existe una iluminación que se realiza a través de dos fluorescentes de 150 vatios cada uno.
00:00:11
Además tenemos el horno de 2.000 vatios, un lavavajillas de 1.500 vatios, una lavadora de 1.500 vatios,
00:00:20
una vitrocerámica de 1.500 vatios.
00:00:27
En el salón se tienen 10 bombillas de 60 vatios
00:00:29
Cada baño tiene 4 fluorescentes de 26 vatios
00:00:32
Y la calefacción por hilo eléctrico radiante de 500 vatios
00:00:36
Vale, nos piden en el apartado A
00:00:40
Calcula la potencia instalada
00:00:43
Vale, la potencia instalada se da igual a la potencia que tiene el circuito de iluminación
00:00:44
La potencia de los electrodomésticos y la potencia de calefacción
00:00:52
Primero vamos a calcular la potencia de la iluminación
00:00:55
para ello tenemos que sumar todos los consumidores que tenemos en la iluminación
00:00:58
nos dicen que en las habitaciones, que tenemos tres
00:01:04
hay cuatro bombillas en cada habitación de 60 vatios cada una
00:01:08
entonces tenemos que poner tres habitaciones por cuatro bombillas por 60 vatios
00:01:15
y tendríamos la potencia instalada en las habitaciones
00:01:21
Luego tendremos en la cocina, que solo tenemos una cocina
00:01:25
Nos dice que tenemos dos fluorescentes de 150 vatios cada uno
00:01:30
Entonces sería una cocina por dos fluorescentes por 150 vatios
00:01:36
Además tenemos un salón con 10 bombillas
00:01:42
Luego tendríamos un salón por 10 bombillas por 60 vatios cada bombilla
00:01:45
Y finalmente tendríamos cuatro fluorescentes de 26 vatios en cada uno de los baños.
00:01:53
Como tenemos dos baños, sería dos baños por cuatro bombillas en cada baño, cuatro fluorescentes, por 26 vatios cada fluorescente.
00:01:58
Bueno, sumado todas las operaciones, tendríamos que la potencia de iluminación es 1828 vatios.
00:02:12
Ahora pasamos a calcular la potencia de los electrodomésticos que tenemos en la cocina
00:02:18
Aquí sería la suma de todas las potencias de los electrodomésticos
00:02:23
En este caso tenemos la potencia del horno, la potencia de la lavadora y la potencia de la vitrocerámica
00:02:29
Tenemos 2000 vatios del horno, 1500 vatios de la lavadora, 1500 vatios de la vitrocerámica y 1500 vatios de lavavajillas
00:02:39
Todo ello nos da que en la cocina tenemos 6500 vatios de potencia instalada para los electrodomésticos
00:02:50
Y finalmente tenemos que calcular la potencia de calefacción que nos dice que está en los baños
00:02:59
nos dice que hay en cada uno de los baños hilo eléctrico radiante por valor de 500 vatios de potencia
00:03:05
como tenemos dos baños pues serán dos baños por los 500 vatios de la potencia de cada calefacción
00:03:14
esto nos hace un total de 1000 vatios
00:03:21
la potencia total instalada en la vivienda será la suma de la potencia de iluminación
00:03:25
más la potencia de la cocina
00:03:31
en electrodomésticos, más la potencia en la calefacción.
00:03:32
Todo ello sumado nos da un total de 9.328 vatios.
00:03:37
Es la respuesta al apartado A.
00:03:42
En el apartado B nos dice que la potencia contratada recomendada para la vivienda, ¿cuál sería?
00:03:46
Haciendo uso de la superficie de la vivienda, nos dice aquí,
00:03:54
Y de los consumidores que tenemos dentro, nos dice que aquí tenemos suelo hilo radiante en los baños, es decir, tenemos una calefacción eléctrica instalada.
00:03:59
Haciendo caso a la tabla que tenemos aquí, que hemos visto en los apuntes, vemos que nos recomiendan unas potencias eléctricas atendiendo a la superficie de la vivienda y al equipamiento que tiene.
00:04:13
En este caso la vivienda es de 60 metros cuadrados y el equipamiento vamos a considerar que es alto ya que tiene una calefacción eléctrica.
00:04:28
Vale, pues entonces tendríamos que coger la potencia eléctrica que resulta de combinar los 60 metros cuadrados y un nivel de estándar en la cocina alto, es decir, 4,6 kilovatios, que es lo mismo que 4.600 vatios de potencia contratada.
00:04:38
como sabéis la potencia contratada al final es dependiendo del uso que hagamos de la vivienda
00:04:56
en este caso en el apartado C nos dice
00:05:07
la potencia contratada recomendada para la vivienda
00:05:10
suponiendo que es posible el funcionamiento del horno, la lavadora y la vitrocerámica
00:05:13
bueno, vamos a calcular la potencia que se estaría consumiendo
00:05:16
cuando se usan estos tres electrodomésticos a la vez.
00:05:22
Mira, la potencia simultánea, se le llama así,
00:05:26
sería igual a la potencia del horno más la potencia de la lavadora
00:05:30
más la potencia de la vitrocerámica.
00:05:34
Esto todo sumado nos da un total de 5.000 vatios.
00:05:36
Como vemos, es un valor superior al que teníamos en el apartado B, 4.600 vatios.
00:05:42
Si nosotros conectamos los tres aparatos electrodomésticos a la vez y tenemos esta potencia controlada, el ICP nos saltaría y no nos dejaría consumir.
00:05:49
Por eso, si vamos a usar los tres electrodomésticos a la vez, lo que tenemos que hacer es subir la potencia a un valor que esté por encima de los 5000 vatios.
00:06:00
En este caso, nos propone la tabla que el siguiente salto serían 5,75 kilovatios.
00:06:11
Entonces, nosotros deberíamos contratar 5.750 vatios.
00:06:18
Como veis, esto depende del uso de los electrodomésticos que hagamos dentro de la vivienda.
00:06:23
Bueno, electrodomésticos o no electrodomésticos, puede ser iluminación, puede ser ordenadores y demás.
00:06:30
Pero si tenemos estimado que el consumo va a ser 5.000 vatios simultáneamente,
00:06:38
pues la potencia deberá ser un valor superior, en este caso 5,75
00:06:44
o 5.750 vatios. Muy bien, pues ya estaría resuelto.
