Simbología Neumática: Válvulas y cilindros frecuentes
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:
Cómo interpretar los símbolos neumáticos más usados en los ejercicios
Vamos a hablar un poquito más de simbología neumática, que es lo más complicado de este capítulo.
00:00:00
Este pdf lo vais a tener colgado en el aula virtual, pero vamos a explicarlo.
00:00:06

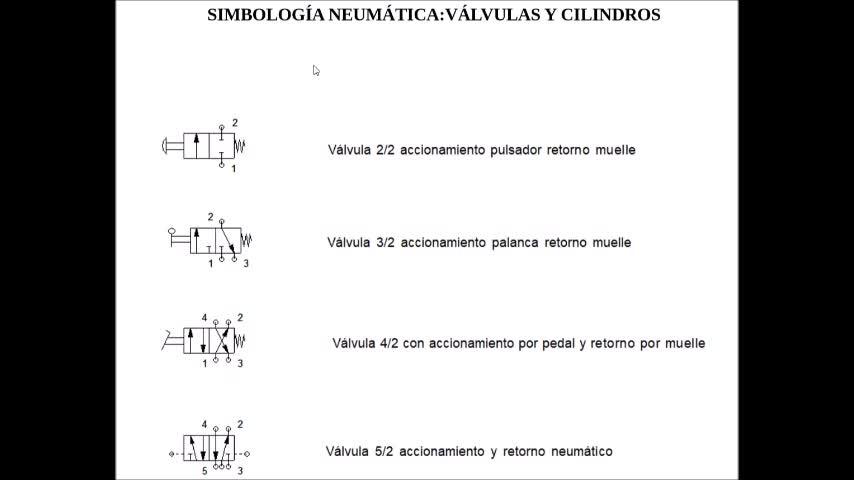

Al principio tenemos todas las válvulas distribuidoras del aire comprimido.
00:00:13
Vamos a ver cómo se nombran.
00:00:18
Mirad, esta de aquí es una válvula 2-2.
00:00:20
¿Por qué? Porque tiene dos posiciones posibles.
00:00:23
Veis, cada una de ellas representada por un cuadradito y hay dos vías. La válvula tiene dos orificios, este de aquí y este de aquí. En cada una de las posiciones representamos esos dos orificios, pero solo es posible una de las dos.
00:00:27
Por ejemplo, si está funcionando en esta posición, los dos orificios estarían cerrados.
00:00:45
Si apretamos el pulsador y la cambiamos de posición, entonces los dos orificios comunicarían entre sí.
00:00:52
Este 2 representa el número de vías y este el número de posiciones.
00:00:59
Todas las que aparecen en este documento son de dos posiciones, siempre hay un 2 a la derecha, aunque también las hay de tres posiciones.
00:01:06
A continuación decimos cómo se acciona la válvula. El accionamiento se representa en la parte de la izquierda. En este caso el accionamiento es por pulsador y el retorno es por muelle. El retorno se coloca en la parte de la derecha.
00:01:15
Pasamos a la siguiente válvula
00:01:32
Mirad, en este caso también hay dos posiciones
00:01:35
Porque hay dos cuadraditos dibujados
00:01:38
Y en cada una de las posiciones podéis contar los tres orificios que tiene la válvula
00:01:41
Las tres vías
00:01:47
Con lo cual esta es una válvula 3-2
00:01:47
¿De acuerdo?
00:01:50
El accionamiento en este caso es por palanca
00:01:52
El símbolo de la palanca es este de aquí
00:01:55
Y el retorno es por muelle
00:01:57
que se pone en la parte de la derecha. Si bajamos al final del documento podréis ver que están
00:02:00
incluidos todos los tipos de accionamiento. Aquí está un pulsador, aunque aquí lo especifica mejor
00:02:09
que es un pulsador de seta, pero son muy parecidos estos dos símbolos. La palanca, que es el que
00:02:19
acabamos de ver. Accionamiento por pedal, lo pisaríamos con el pie. Este es un accionamiento
00:02:24
con una llave, significa que hay que meter una llave de seguridad para accionar esa válvula.
00:02:31
Aquí este tipo de accionamiento se llama de bloqueo o enclavamiento, que implica que
00:02:37
giramos la válvula hasta una posición y hasta que no hagamos fuerza otra vez no se puede
00:02:42
mover de ahí el símbolo del muelle que os soléis ver a la derecha en las válvulas un palpador es
00:02:49
algo así como que está en contacto siempre con una superficie que a lo mejor está girando y
00:02:57
cuando llega un saliente pues empuja esto hacia adentro se parece mucho al rodillo rodillo está
00:03:02
en contacto con algo y puede detectar cualquier cualquier cambio en ese perfil el rodillo es
00:03:08
escamoteable, además significa que para facilitar el roce del rodillo con el elemento que sea,
00:03:15
este rodillo gira en torno a este eje y después podría volver a enderezarse en su posición
00:03:24
habitual. Y por último tenemos el mando de la bobina del electroimán, en el caso de las
00:03:30
electroválvulas. Esto está al final del pdf. Volvemos a la simbología de las válvulas. Fijaos,
00:03:36
Esta de aquí sería una válvula 4, porque en cada posición tiene 4 agujeritos, 4 barra 2, 4 vías y 2 posiciones.
00:03:44
El accionamiento es por pedal y el retorno por muelle.
00:03:53
No os tenéis que aprender cómo circula el aire en cada una de las posiciones, eso lo vais a tener siempre delante.
00:03:57
Lo único que tenéis que saber es interpretarlo.
00:04:04
Por ejemplo, otra válvula que aparece con frecuencia es la válvula 5-2, cinco agujeritos en cada una de las dos posiciones.
00:04:06
En esta posición, pues este agujero está cerrado, este permite la comunicación con este, este permite la comunicación con este, ¿vale?
00:04:16
Y en la otra posición, pues el contacto entre los orificios es diferente.
00:04:25
En este caso, tanto el accionamiento como el retorno son por aire comprimido, son neumáticos.
00:04:29
Estas son todas las válvulas distribuidoras, pero hay otro tipo de válvulas, por ejemplo,
00:04:38
las estranguladoras o reguladoras de flujo.
00:04:43
En este caso, la válvula representa un estrechamiento de forma que el aire que pasa circula a menor
00:04:47
velocidad.
00:04:53
Si a este símbolo, que es el que representa el estrangulamiento, le añadimos este otro, significa que esa regulación se produce solo en una dirección, concretamente de izquierda a derecha, porque veis que hay aquí una especie de flechita que indica izquierda a derecha.
00:04:54
Bien, un poco más complicadas de entender son las válvulas lógicas
00:05:15
Aquí tenemos la válvula lógica O
00:05:20
Es como la función lógica
00:05:23
2 es la salida
00:05:26
1 y 1 son posibles entradas
00:05:28
Bueno, pues esta válvula funciona si entra aire o por la izquierda o por la derecha
00:05:33
Pero no puede entrar por ambos a la vez
00:05:39
si estuviera entrando aire por la derecha
00:05:42
esta bolita estaría aquí taponando la salida de aire por aquí
00:05:45
de forma que solo es posible el paso del 1 de la derecha al 2 que es la salida
00:05:50
si entrase aire por el 1 de la izquierda
00:05:56
esta bolita se movería y vendría contra este agujero
00:05:59
de forma que el aire podría pasar de 1 de la izquierda y salir por el 2
00:06:03
Lo que no puede pasar es que entre aire por los dos a la vez, porque entonces la bolita se nos quedaría en medio y taponaría precisamente lo que es la salida.
00:06:10
¿De acuerdo? Entonces esta es la válvula O. O entra aire por aquí o entra aire por aquí, pero no por los dos a la vez.
00:06:18
Os podéis imaginar que hay una válvula I. La válvula I se representa de esta forma y en este caso el requisito es que entre aire por los dos sitios a la vez,
00:06:27
por la izquierda y por la derecha para que pueda salir por aquí. El aire haría un recorrido en
00:06:36
torno a este elemento central y podría fluir para salir por dos pero el requisito es que esté
00:06:44
entrando por la izquierda y por la derecha. ¿Qué pasa si entra por uno solo? Pues este elemento
00:06:51
central se movería y taponaría esta especie de tabique de forma que no podría pasar el aire. Si
00:06:56
entra por aquí esta pieza se viene hacia la derecha y se tapona el aire por aquí si entra
00:07:03
por el 1 de la derecha la pieza central se mueve a la izquierda y el aire se tapona por aquí de
00:07:10
acuerdo entonces válvula y requiere que entre aire tanto por aquí como por aquí por los dos a la vez
00:07:16
vamos a ver los cilindros el cilindro de simple efecto es ya un elemento actuador el aire entra
00:07:23
solo por un orificio el émbolo saldría y cuando dejase de entrar aire por acción del muelle el
00:07:32
émbolo retrocedería a su posición original. Este es el cilindro de simple efecto, el retorno es por
00:07:39
un muelle. Mientras que el cilindro de doble efecto pues el aire entraría por aquí para que saliese
00:07:46
el émbolo y para que el émbolo volviese a entrar necesitaríamos que el aire entrase por la derecha
00:07:53
también. Espero haberos aclarado un poco la simbología neumática.
