Este es el segundo vídeo para el ejercicio 3 de SketchUp. 00:00:00

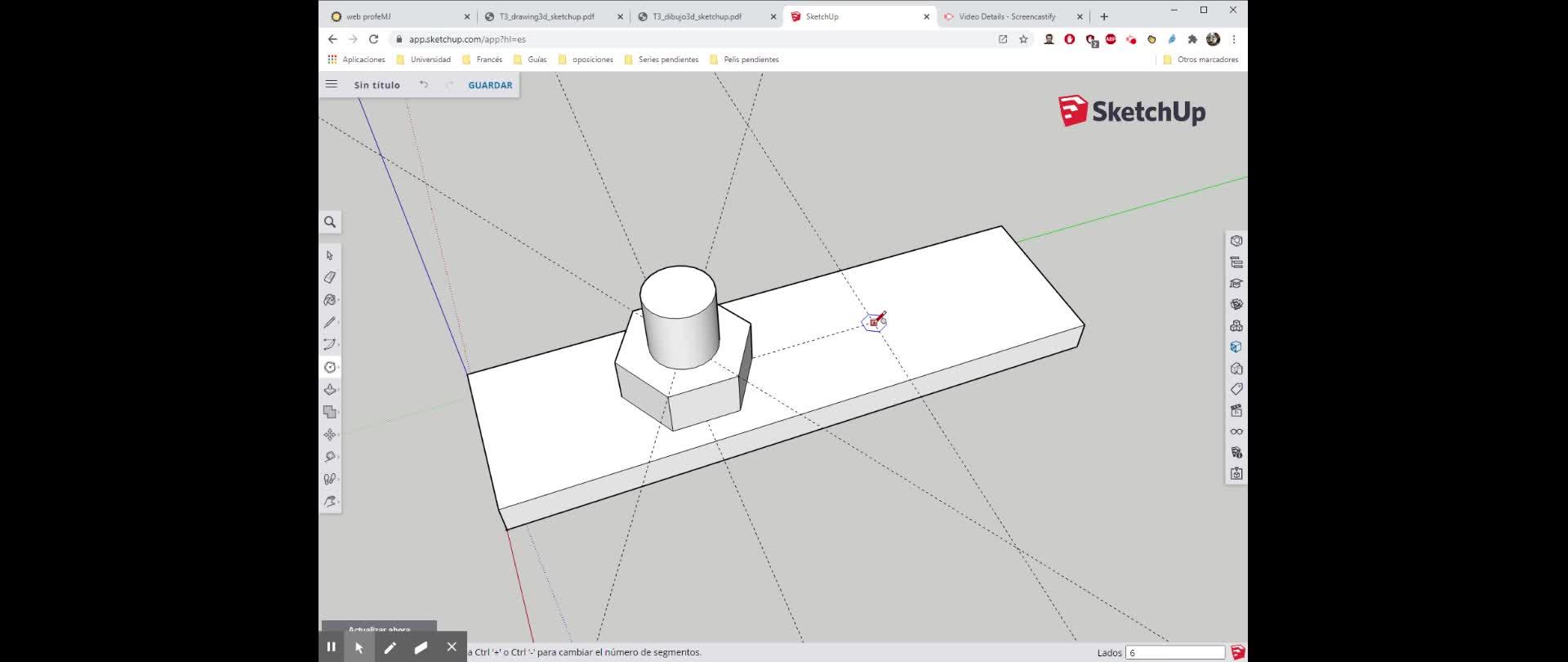

En el último vídeo había terminado haciendo esta figura y ahora nos falta esta otra aquí. 00:00:05

Y como tiene que tener agujero que perfore toda la pieza, voy a hacer primero el agujero y luego ya le doy altura a la parte del cilindro. 00:00:11

Entonces veo que el agujero es un hexágono con 50 milímetros de diámetro 00:00:17

y además tiene dos de sus lados paralelos a los lados cortos de la base. 00:00:24

En contraposición a este otro hexágono que hicimos aquí, que tiene los lados paralelos, o sea, los dos de sus lados en paralelo a los lados largos y no los puertos de la base. 00:00:30

Pues voy a empezar haciendo ese primer hexágono de 25 milímetros de radio. 00:00:40

De nuevo la herramienta hexágono. 00:00:45

Como me está pasando a mí ahora, si no os marca bien el punto del centro, que no sé por qué no lo marca, pues podéis hacer otra referencia aquí. 00:00:54

A 50 milímetros, hace todas las referencias que necesitéis y ahora ya vamos a hacer el hexágono de 25 milímetros de radio. 00:01:04

Y antes de hacerlo desaparecer vamos a dibujar también el círculo. 00:01:16

El círculo vemos que es de 90 milímetros de diámetro, pues 45 milímetros de radio y con el mismo centro. 00:01:21

Recordad que todas estas medidas las escribimos con el teclado y le damos a Enter para que así nos queden exactas. 00:01:31

Aquí tenéis las medidas que ponemos y donde os debería aparecer según escribís. 00:01:37

Vale, ahora, antes de elevar la parte del círculo del cilindro, vamos a hacer desaparecer el hexágono empujándolo hacia abajo. 00:01:43

Recordamos que la base tiene 20 milímetros de altura, pues vamos a empujarlo hacia abajo. 00:01:53

escribimos 20 y desaparece 00:01:57

si tenéis dudas podéis mover la cámara 00:02:01

para aseguraros de que efectivamente queda la forma de agujero 00:02:04

y ahora lo que vamos a hacer es con la herramienta destruir 00:02:08

como siempre vamos a elevar esta parte según nos dice aquí 130 milímetros 00:02:14

pulsamos, empujamos un poco en la dirección adecuada 00:02:18

y ya escribimos 130 con el teclado, enter 00:02:24

y nos da la altura, vale, con esto la figura estaría terminada 00:02:27

vemos que sigue estando el agujero sin problemas, el siguiente paso es dar color 00:02:33

no tiene por qué ser exactamente los mismos colores de aquí 00:02:37

podéis usar cualquier otro, pero bueno, para dar color tenemos esta herramienta 00:02:40

y nos aparecen, por una parte tenemos aquí colores básicos 00:02:45

y por otra, si pulsamos aquí, pues ya nos aparecen 00:02:49

colores con patrones 00:02:53

colores básicos, bueno aquí estos son básicos pero más 00:02:56

con una escala mayor que la que nos apareció en la otra opción o con diferentes efectos 00:03:01

o patrones, entonces dad a la base y a las tres figuras 00:03:05

el hexágono, el cilindro pequeño y el cilindro grande un color distinto a cada uno 00:03:09

os recomiendo que cojáis colores claros para que luego los números 00:03:13

de las acotaciones se vean bien, luego giráis la cámara 00:03:17

para hacer también las partes de dentro según corresponda 00:03:22

y vais moviendo la cámara y cogiendo diferentes colores para ir haciendo cada parte 00:03:25

y para el hexágono de aquí pues vamos a cogerle una tonalidad amarilla 00:03:38

ya os digo, mejor colores que se vean bien, que luego se puedan ver bien las acotaciones 00:04:03

es decir, colores claros 00:04:08

y para la pieza que nos queda, con rojo 00:04:10

vale, así se ve todo muy bien 00:04:20

si queréis, para esto sois libres de coger el patrón de colores que queráis 00:04:22

luego lo siguiente será hacer las acotaciones 00:04:27

y la parte de guardar el proyecto 00:04:30

pero como ya me sale el contador de que me queda poco tiempo 00:04:33

las acotaciones ya las sabéis hacer de otros trabajos 00:04:35

ya os pondré automáticamente y no aparecerá en la grabación 00:04:39

y en el siguiente vídeo solo os explico lo de cómo guardarlo 00:04:42

bien pues hasta aquí el segundo vídeo 00:04:45
