Este es el tercer vídeo del ejercicio 3 de SketchUp, en el vídeo anterior terminamos dando de color y dije que la parte de las acotaciones no la explicaría en el vídeo porque ya lo hemos visto en vídeos anteriores, solamente voy a recordar lo más básico.
00:00:00

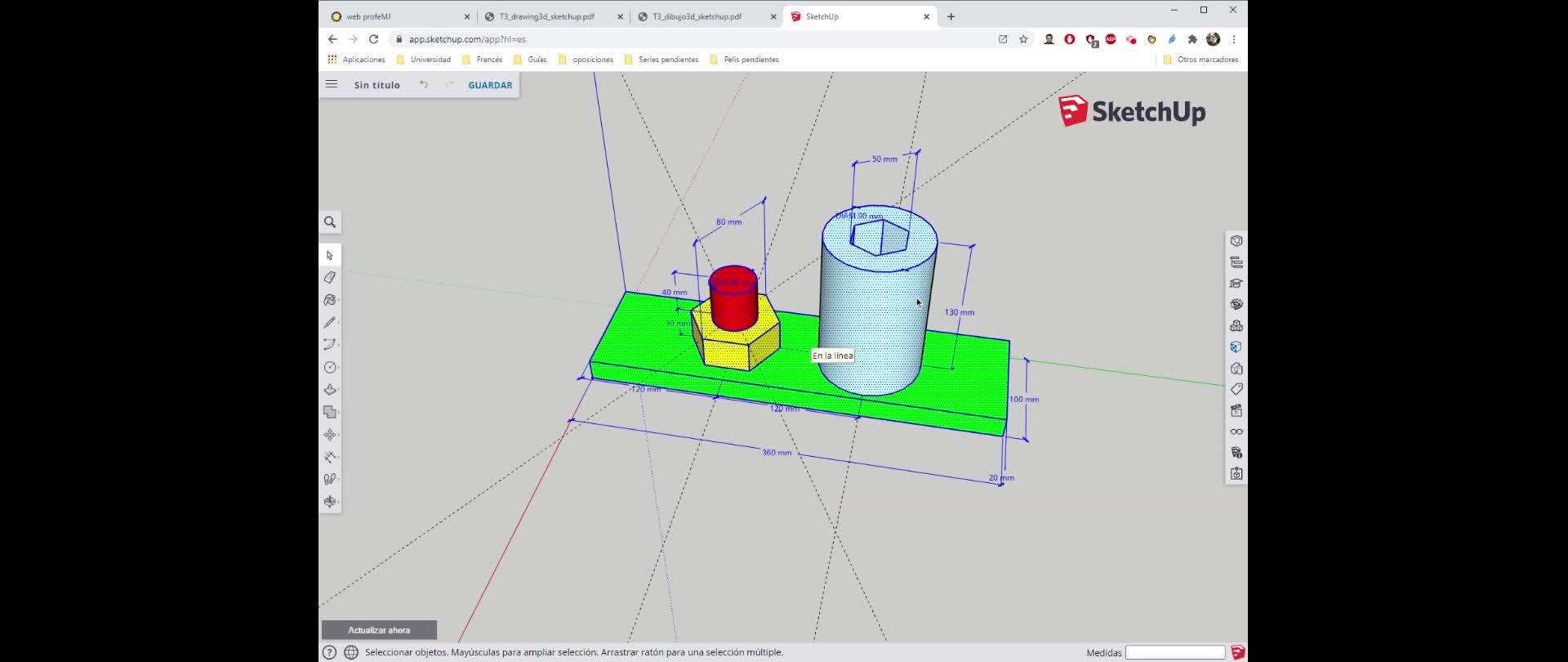

Si queremos hacer una acotación de una línea que ya es parte de una línea del dibujo, por ejemplo, la altura de este cilindro, con la herramienta acotación seleccionada colocamos el cursor sobre la línea, si hace falta acercamos la cámara, veis que se pone en azul, hacemos clic y al mover el cursor ya nos saldrá hacia donde queremos colocar la acotación.
00:00:16
si por el contrario queremos hacer una acotación de una línea que no está incluida
00:00:37
entonces primero tendremos que hacer clic en uno de los extremos que queramos medir
00:00:42
ahora extendemos hasta el otro extremo que queremos acotar
00:00:46
si tenemos una línea de referencia como en este caso mejor
00:00:50
entonces hacemos clic de nuevo y ya cuando lo movamos lo que hará será colocarnos la acotación
00:00:53
vamos a hacer lo mismo con esta otra
00:01:00
moviendo la cámara si veis que os da algún problema que no lo podéis seleccionar bien
00:01:04
y con eso estarían las acotaciones
00:01:12
bien, el siguiente paso es crear componente
00:01:22
recordad que podéis hacer triple clic y seleccionar todo
00:01:25
o pinchar fuera del dibujo y arrastrar para seleccionarlo todo
00:01:28
y una vez seleccionado pulsaremos clic derecho
00:01:33
crear componente
00:01:37
le ponemos el nombre o simplemente lo dejamos como componente 1
00:01:39
vamos a aceptar, ya nos ha creado el componente
00:01:42
ahora, si quisiéramos modificar algo de esto, tendríamos que darle de nuevo
00:01:46
clic derecho, editar componente, entonces si nos deja modificarlo
00:01:50
pero si no, no nos deja modificar partes de este objeto
00:01:55
lo podemos probar, veis que no me deja por ejemplo
00:01:59
destruir más ninguna de las caras, bien, pues una vez tengamos esto
00:02:02
sobre como guardar el archivo, para guardarlo
00:02:08
por una parte puedes hacer la captura de pantalla
00:02:11
bien de la forma normal
00:02:15
con el teclado
00:02:17
o desde aquí con exportar
00:02:18
png nos da también esa opción
00:02:21
nos permite rotarlo y coger
00:02:23
la anchura y el alto para hacer un recorte
00:02:25
en el que se vea la figura desde el ángulo que queramos
00:02:27
pero lo que más nos importa
00:02:29
ahora es descargar el archivo
00:02:31
como un archivo de SketchUp
00:02:33
entonces si vamos aquí, descargar
00:02:34
elegimos la versión de SketchUp
00:02:36
si estáis como en este vídeo
00:02:39
usando la versión de navegador, siempre será la más reciente
00:02:41
le damos a aceptar y se abrirá una ventana
00:02:45
donde nos permite elegir la carpeta de ordenador
00:02:49
donde queremos guardarla y poner el nombre
00:02:53
ahora le pongamos el nombre y le damos a guardar
00:02:55
aquí lo veis, se ha descargado
00:02:59
luego podéis acceder a ella en cualquier momento
00:03:02
y supongamos que después de haberlo guardado
00:03:05
queréis abrirlo o os pasan un archivo y queréis abrirlo desde vuestro navegador
00:03:09
para eso iríamos aquí, podéis ir a inicio o darle directamente
00:03:13
a abrir, no, requiere ir a inicio igualmente y aquí esta opción
00:03:17
si le dais directamente a abrir os lleva a este, entonces le damos a abrir
00:03:21
mi ordenador
00:03:25
se os abre el buscador y seleccionáis el archivo en la carpeta y ahí lo podéis
00:03:26
abrir, bien pues hasta aquí
00:03:33
el tercer vídeo, el último
00:03:37
vídeo del ejercicio
00:03:39
