aunque se pierda la conexión, bueno, entonces, bueno, como os decía, pues tenemos que decidir en base a las características de la cámara, 00:00:03
que, mejor dicho, tenemos que definir las características de la cámara en base al propósito para el cual la vamos a utilizar, ¿vale? 00:00:13
una consideración que vais a tener en cuenta 00:00:25
es lo que se llama campo de visión 00:00:29

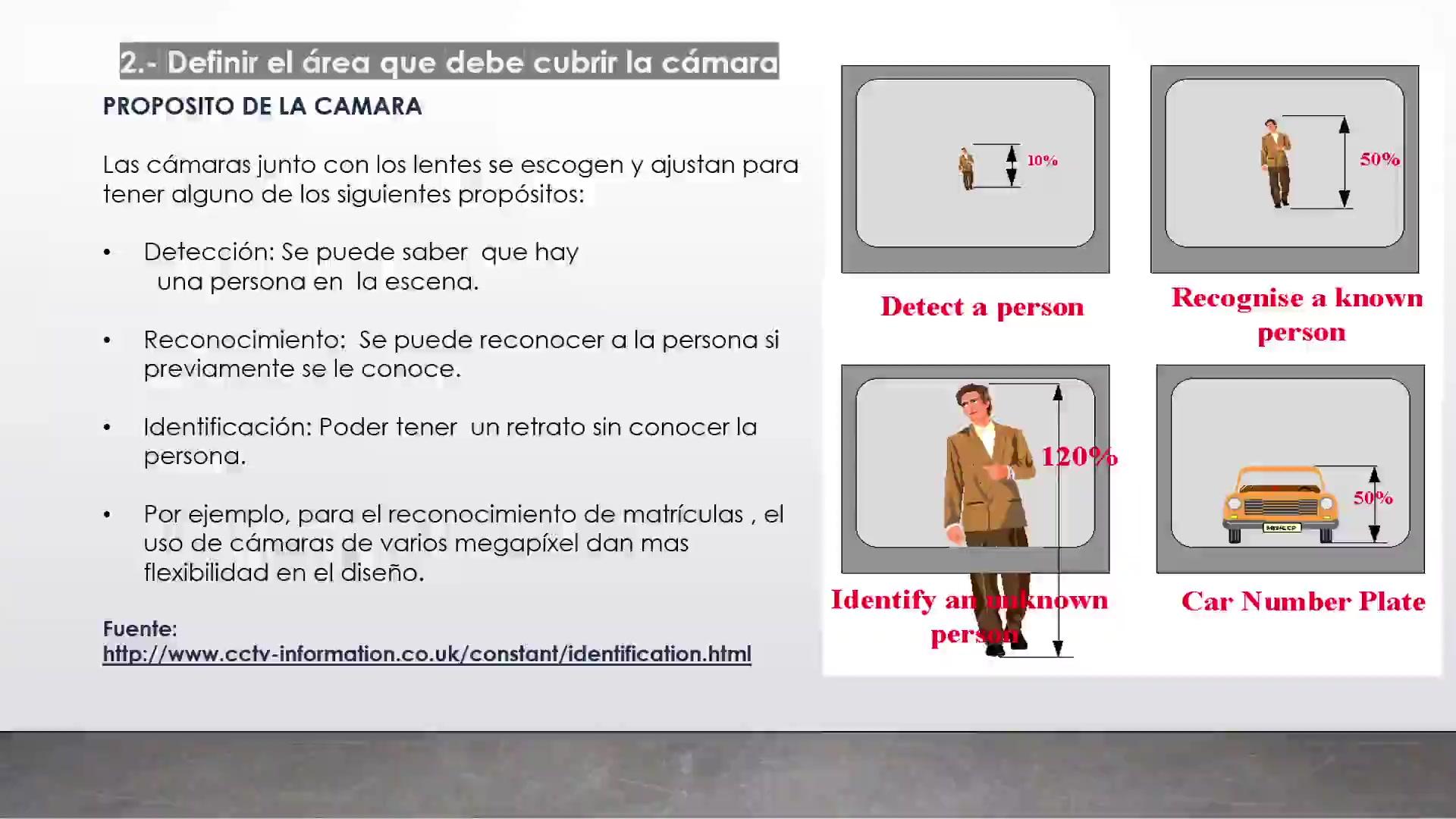

si os fijáis aquí yo estoy hablando 00:00:31
de un porcentaje de visión del individuo 00:00:33
del elemento, del objeto que quiera detectar 00:00:41
o que quiera ver en función de toda la visibilidad 00:00:43
o de todo el monitor que yo vaya a tener 00:00:47
A eso básicamente lo vamos a relacionar con lo que llamamos campo de visión. 00:00:54
Ese campo de visión es básicamente el campo, es decir, el área que yo voy a visionar, donde se va a centrar mi visión con la resolución que define la cámara. 00:01:06
las cámaras todas tienen una resolución asociada 00:01:21
pues con esa resolución 00:01:24
normalmente tiene un rango de resolución 00:01:26
resolución mínima en adelante 00:01:28
pues con la mínima resolución yo voy a tener 00:01:30
un campo de visión definido 00:01:32
como este en este caso 00:01:34
dentro de ese campo de visión 00:01:36
pues vais a tener 00:01:40
siempre, va a estar definido ese campo de visión 00:01:41
con el ancho 00:01:45
perdón, el ancho y el alto 00:01:46
yo voy a realizar un cuadro 00:01:48
que va a ser vuestra visual, lo que va a visionarse y lo que posteriormente va a ir a la grabación, ¿de acuerdo? 00:01:51
Pues eso es lo que llamo campo de visión y va a venir determinado por la longitud, por la distancia focal del objetivo 00:01:59
y por el tamaño del sensor de la imagen, ¿vale? 00:02:09
Este campo de visión va a ser una característica de la cámara y de las características que va a tener vuestra propia cámara. 00:02:14
¿Y de qué características concretamente? Pues de lo que llamamos distancia focal o longitud focal del objetivo y lo que llamamos, y luego del tamaño que va a tener nuestro sensor. 00:02:22
Hoy en día todas las cámaras tienen dos tipos de sensores, o bien son sensores CCD, o bien son sensores CMOS, ahora ya todos son CCDs, ¿vale? 00:02:38
Y es un sensor que es el que se va a captar la imagen, ¿de acuerdo? 00:02:49
Bueno, pues ese sensor tiene un tamaño determinado, y en función de ese tamaño y de la distancia focal que yo tenga entre la lente y ese sensor, 00:02:56
vamos a poder obtener un campo de visión determinado. 00:03:06
Luego hay otro concepto que es la relación de aspecto 00:03:14
y este es el radio, la relación entre el ancho y el alto de la imagen. 00:03:18
Vosotros sabéis que hoy en día todos los sistemas actuales con alta definición 00:03:24
o a partir de lo que se llama HD, que era la alta definición, 00:03:32
por la relación de aspectos de 16 novenos, que no llega a ser 00:03:35
la resolución, o mejor dicho 00:03:39
la relación de aspectos del cine, se le parece, pero no lo es 00:03:41
y que los sistemas analógicos antiguos 00:03:47
y algunos ordenadores que tenemos, o algunos monitores que todavía hay por ahí 00:03:51
muchos, pues la relación de aspectos era de 4 tercios 00:03:55
hago un inciso 00:04:00
aquí también para comentaros 00:04:04
creo que 00:04:06
en SPA, en sistemas de 00:04:07
producción audiovisual, no sé si ya 00:04:10
habéis dado el salto al vídeo o estáis 00:04:12
todavía con audio 00:04:14
la verdad es que no se lo preguntaba Pepi 00:04:16
no sé si me lo podéis comentar 00:04:17
estáis, seguís con audio, me dice 00:04:26
Miguel por el chat 00:04:28
bueno pues 00:04:30
todos estos 00:04:34
características, todos estos 00:04:36
parámetros que vamos a ver 00:04:39
como es un tema, bueno, ni siquiera es un tema 00:04:40
es una parte de un tema 00:04:44
esta de CCTV 00:04:45
de todos los temas 00:04:47
que son, de todas las unidades 00:04:50
que son hogar digital 00:04:51
pues todos estos 00:04:54
os van a servir luego 00:04:56
como un poco avanzadilla 00:04:57
para cuando veáis lo que es la señal de vídeo 00:04:59
en SPA 00:05:02
porque al final 00:05:03
el vídeo es el vídeo y el audio es el audio 00:05:05
quiero decir, igual el objetivo más o menos 00:05:07
broadcast que vayáis a emplearlo 00:05:10
todas estas características 00:05:15
relación de aspecto, campo de visión 00:05:17
CCDs, tipo de conexión 00:05:19
parámetros 00:05:21
todos estos parámetros 00:05:23
distancia focal 00:05:24
como se calcula 00:05:27
todos estos parámetros os van a servir 00:05:28
para luego 00:05:31
SPA 00:05:32
yo os lo dejo ahí y os hago el apunte 00:05:34
para que os sirva un poco 00:05:37
también de, bueno, que tengáis ahí la información, porque al final es la misma, ¿vale? Aquí 00:05:39
estará bastante más simplificado que luego veis en sistemas de producción audiovisual. 00:05:47
Vale, como os decía, tenemos, hemos dicho antes, vuelvo para atrás, que ese campo de 00:05:55
La distancia de visión está determinada por la distancia focal al objetivo y el tamaño del sensor. 00:06:06
Los sensores, hay otro parámetro más, aparte de los tres que hemos visto antes, 00:06:13
es decir, la distancia focal y el tamaño del sensor, que es también el ángulo de visión. 00:06:37
Todo esto va a estar relacionado, ¿vale? 00:06:45
Estos ángulos de visión, que va a ser, pues, lo que estáis viendo aquí, 00:06:47
el ángulo de apertura del haz de visión que yo voy a tener desde la lente, ¿vale? 00:06:52
Que está delante de vuestro, es el objetivo que está delante del CCD. 00:06:59
Ese ángulo que vais a tener aquí, de visión, también va a estar relacionado 00:07:07
relacionado con el tamaño del CCD y con la distancia focal de la cámara, ¿vale? 00:07:13
Todos estos parámetros van a estar relacionados. Ahora en un ejemplo 00:07:21
práctico lo vais a ver mucho mejor. Por ejemplo, para distancias en un CCD 00:07:25
de un tercio, ¿vale? Los tamaños de los CCDs pues vienen determinados 00:07:34
siempre sobre una, sobre uno, y son menores que esa unidad, entonces son de un medio, 00:07:37
de un tercio, de un cuarto, básicamente es así, no sé si ahora hay alguno ya más 00:07:47
mayor, más grande, pero hasta donde yo conozco suelen ser de partes sobre pulgadas, digamos, 00:07:52
Una pulgada, un medio pulgada, un tercio, un cuarto, etc. 00:08:02
Bueno, pues para un CCD, por ejemplo, de un tercio de pulgada, que viene determinado cuál es el tamaño, ahora lo veréis, cuál es el tamaño en función del real, de ancho por alto de ese CCD. 00:08:07
Pues para un CCD de un tercio, el ángulo de visión en función del objetivo que yo tenga, pues va a cambiar también, ¿vale? 00:08:20
De la distancia focal que yo esté utilizando. 00:08:31
Para una distancia focal de 2,8 milímetros, el ángulo es muy grande y, por ejemplo, para una distancia focal de 8 milímetros, el ángulo es más pequeño. 00:08:33
Si la distancia focal es de 30 milímetros, pues veréis que el ángulo es mucho más pequeño y lo que voy a conseguir es que mi campo de visión esté mucho más lejos, ¿vale? El campo de visión va a ser más pequeñito, pero voy a alcanzar una distancia muchísimo mayor. 00:08:45
esto lo vais a ver creo mejor aquí 00:09:05
no sé si aquí ya os aclaráis un poquito más 00:09:10
con lo que os estaba intentando explicar antes 00:09:16
hay toda esta serie de parámetros 00:09:22
que tenemos que tener en cuenta 00:09:27
si os dais cuenta aquí por ejemplo 00:09:29
hablamos de que la distancia focal 00:09:32
va a estar relacionada con el ángulo de visión 00:09:33
eso es lo que estábamos viendo antes 00:09:38
exactamente lo mismo 00:09:40
la distancia focal va a estar relacionada con el ángulo de visión 00:09:42
y también va a tener relación con el tipo de CCD que yo esté utilizando 00:09:46
por ejemplo 00:09:51
esto, bueno, estamos utilizando en la imagen 00:09:53
veis un objetivo de cámara fotográfica 00:09:57
pero los objetivos, la manera de funcionar son los mismos para televisión que para cámara. 00:10:01
La manera de funcionar, no digo que sean los mismos objetivos, 00:10:08
que para imagen fija que para imagen móvil, que para vídeo. 00:10:11
Al final, lo que tenéis que tener en claro es que hay una relación entre la distancia focal y el ángulo de visión. 00:10:16
Vamos a empezar por decir lo que es la distancia focal. 00:10:26
Realmente esto es trigonometría pura, no hay mucho más 00:10:28
Entendemos como la distancia focal, la distancia que hay desde la lente hasta el sensor 00:10:33
Eso va a ser la distancia focal de mi cámara 00:10:39
Dependiendo de esa distancia focal, el ángulo de visión va a ser distinto 00:10:46
y por tanto el campo de visión va a ser distinto también, ¿vale? 00:10:53
Cuanto más me aleje yo, si os dais cuenta, este ángulo se hace más pequeño, 00:11:04
es decir, cuanto mayor sea el objetivo, veis aquí distancia focal, 00:11:09
esta distancia, este objetivo, o sea, esta lente se vaya hacia la derecha, 00:11:15
por tanto me vaya a distancias focales mayores 00:11:19
lo que consigo es que este haz se estreche más 00:11:23
y por tanto voy a tener ángulos mucho más pequeñitos 00:11:28
pero a la vez si esos ángulos son más pequeños 00:11:32
lo que consigo es que la distancia en la que tengo mi campo de visión 00:11:35
sea mucho más lejana, es decir, esté en mucho alcance 00:11:39
un campo de visión mucho más lejos 00:11:42
¿Vale? Si esa distancia focal se va haciendo más pequeña cada vez, es decir, la lente se fuera acercando hacia el sensor, este ángulo se abre y por tanto este ángulo también, el ángulo de visión se va haciendo mayor. 00:11:46
lo vamos haciendo mayor 00:12:05
y por tanto 00:12:07
la distancia focal más pequeña 00:12:08
consigue un ángulo de visión más pequeño 00:12:11
y nuestro campo de visión está mucho más cerca 00:12:13
va a estar mucho más cerca 00:12:16
esa distancia focal 00:12:17
yo la voy a poder calcular 00:12:30
de hecho los programas estos 00:12:32
a los que hace referencia 00:12:35
de cálculo de todos estos elementos, pues tienen herramientas que me permiten calcular esta distancia focal 00:12:36
o la podemos hacer, entre comillas, digamos, hacer cálculos manuales. 00:12:46
En este PowerPoint tenéis varios ejercicios de cálculo de distancia focal o de cálculo de anchura, 00:12:52
a lo mejor del ccd, es decir, de la anchura o altura del ccd en función de la distancia focal, 00:13:01
es decir, de relación de todos estos parámetros. 00:13:10
Esa distancia focal se va a calcular en base a, como os decía, está relacionada con el tamaño del sensor. 00:13:13
Entonces, la vamos a calcular en base a h, esta h minúscula, es la altura del ccd, ¿vale? 00:13:20
La altura del ccd, si os dais cuenta aquí lo podéis ver perfectamente, ¿vale? 00:13:32
La altura del ccd, multiplicado por d, que es la distancia a la que tengo el objeto de la lente, 00:13:36
es decir, esta distancia de donde tengo el objeto en función de la posición de la lente 00:13:44
y también todo ello dividido por H mayúscula que es la altura del elemento que yo quiero ver 00:13:52
es decir, esto sería H mayúscula, esta distancia desde el objeto hasta la lente sería de mayúscula 00:14:02
y la altura del sensor sería H minúscula 00:14:08
el sensor va a tener va a venir su tamaño siempre definido lo que os comentaba en pulgadas 00:14:14
un tercio, un medio, un cuarto de pulgada 00:14:21
y eso va a definir el ancho y el alto del sensor 00:14:26
porque siempre tiene una relación de cuatro tercios 00:14:33
entonces vais a poder definir 00:14:36
hay tablas que las podéis encontrar fácilmente 00:14:40
y si no, creo que en el tema lo tenemos 00:14:43
en la transparencia no sé si lo he puesto 00:14:47
si no lo pondré 00:14:50
cuáles son las relaciones de ancho y alto 00:14:51
en función del tamaño del CCD que yo tengo 00:14:55
por tanto tendría esta H minúscula siempre 00:14:57
y obteniendo esa H minúscula 00:15:01
o teniéndola, podré calcular cualquiera de los otros parámetros 00:15:04
o por ejemplo la distancia focal 00:15:07
Veis que tenéis varios enlaces 00:15:09
Aquí directamente 00:15:14
No sé si me veis 00:15:15
Veis que directamente al pinchar aquí 00:15:17
Son enlaces directos 00:15:20
A herramientas de cálculo 00:15:23
De estas distancias focales 00:15:25
¿Vale? 00:15:28
Y de otros elementos 00:15:29
De parámetros 00:15:31
De más parámetros del sistema de CCT1 00:15:34
¿Vale? 00:15:37
Voy a salir de aquí 00:15:38
Voy a ver si puedo volver a abrir y vuelvo a la página que tenía antes. 00:15:39
Bueno, este enlace lo tenéis también en las transparencias. 00:15:51
Como decía, yo puedo entrar en cualquiera de las cámaras, o bien cámara IP o cámara analógica. 00:15:54
También puedo configurar mi NVR, que son los grabadores, o NVR, y el resto de accesorios de los elementos. 00:16:02
Si voy a esta comparativa, veis que pone aquí en cada una de las cámaras F o V, pues os abren los parámetros de cálculo de esta cámara en este caso. 00:16:10
¿Vale? Y si os fijáis, no sé si lo veis bien, podemos ver toda esta relación de medidas que os comentaba antes y a las que hacía referencia en las transparencias que hemos estado viendo. 00:16:29
En este caso, yo puedo tener visión o bien la vista, digamos, vertical, que es un plan alzada, por así decirlo, y la vista en planta, ¿vale? 00:16:49
Y en cualquiera de los dos casos, pues puedo jugar con la posición y la configuración de mi cámara, ¿vale? 00:17:05
En este caso podría modificar en vertical la altura de la cámara y también puedo modificar el ángulo, ¿vale? 00:17:16
No sé si lo veis. ¿En función de qué? Pues en función de lo que yo quiera que suceda, es decir, en función del tipo de resolución que yo quiero obtener, ¿de acuerdo? 00:17:27
En este caso tendría una resolución de, si os fijáis aquí, aparece lo que se llama la guía de los propósitos de la cámara que os comentaba antes. 00:17:39
Entonces podemos ver identificación, reconocimiento, cuántos, o sea, qué tipo de visionado vamos a tener en función del propósito que yo quiera ver. 00:17:54
o bien tener identificación 00:18:16
o bien tener reconocimiento únicamente 00:18:22
o bien solamente que sea a su propósito 00:18:25
que sea el de observación, el de detección 00:18:27
o básicamente una monitorización más lejana 00:18:30
que es incluso menor la calidad de la resolución 00:18:34
que yo voy a necesitar 00:18:38
y en ese rango de colorines 00:18:40
veis abajo un poco en qué rango de esta cámara estaríamos 00:18:42
En este momento estamos en un rango de observación, no tendríamos ni reconocimiento ni identificación. 00:18:46
Bueno, dependiendo de si variamos parámetros de la cámara, como puede ser a lo mejor la inclinación y la altura, podemos, bueno, pues a lo mejor entrar dentro de otros parámetros para poder, pues tener otro tipo de identificación, ¿no? 00:18:58
De propósito determinado. 00:19:25
En este caso tengo una lente varifocal, por tanto puedo modificar la distancia focal. 00:19:27
Claro, al variar la distancia focal, si veis, entramos en otras zonas distintas, ¿no? 00:19:36
Imaginaos que nos vamos a un zoom de 2x, la distancia focal sería de 6,8 00:19:41
y en este caso, si yo inclino la cámara un poquito más, 00:19:46
si mantengo 00:19:51
el objeto 00:19:56
o si oriento mi cámara 00:19:57
para que el área de cobertura 00:20:00
donde voy a tener el objeto sea esta 00:20:02
estaría en un punto 00:20:04
en el que tendría 00:20:06
identificación 00:20:08
del objeto en cuestión 00:20:09
no sé si 00:20:11
más o menos 00:20:14
lo veis, lo entendéis 00:20:16
¿os parece 00:20:17
estas herramientas la verdad que facilitan mucho el tema de la ubicación 00:20:23
en función del propósito que yo quiera conseguir. 00:20:31
Esto incluso si tenemos varias cámaras, como es el caso, 00:20:36
pues podría hacer comparativas de varias de ellas 00:20:40
y de esa manera ver cuál me interesa más en una aplicación en concreto. 00:20:43
vale 00:20:53
compararía 00:20:54
entonces tenéis primero 00:21:08
las fichas de datos 00:21:10
bueno, aquí lo que pasa es que cogí 00:21:12
una entera analógica y otra que es IP 00:21:14
eso me sale en el campo 00:21:16
pero en cuanto a características 00:21:21
pues si os fijáis 00:21:24
os salen en dos colores 00:21:26
aquí, y bueno, podríamos ver 00:21:28
rango 00:21:30
esta creo que era la 00:21:34
sí 00:21:48
o bien de la 00:21:55
podéis compararlas 00:22:01
cuál es la que mejor 00:22:05
os va a funcionar 00:22:08
para una aplicación en concreto 00:22:10
que queráis 00:22:12
tenéis 00:22:13
otro simulador también 00:22:20
que en esta misma página 00:22:21
en donde estábamos antes 00:22:24
de la transparencia podéis acceder 00:22:26
a este simulador también 00:22:28
de cámara de seguridad, en este caso 00:22:30
es una aplicación que podéis 00:22:31
descargar, tenéis el enlace también en el, ahora os digo dónde, bueno, en la misma transparencia 00:22:33
que estábamos antes, creo que en la anterior, y es una herramienta completa de diseño, 00:22:42
¿vale? En este caso habría que descargarse el software, es un software de Plueva que 00:22:48
os dura unos 30 días aproximadamente, para hacer algún proyectillo, para ver cómo funciona, 00:22:56
es muy completo porque te permite hacer todos los cálculos 00:23:00
incluso los de capacidad del sistema 00:23:03
en cuanto a cantidad de datos que yo tengo que almacenar 00:23:07
ancho de banda de la señal 00:23:11
de todas las señales de vídeo 00:23:13
de las cámaras que yo estoy transmitiendo 00:23:15
bien de una cámara o bien de todas 00:23:17
vale, entonces bueno, pues vais 00:23:19
además hay bastantes videotutoriales 00:23:22
en Youtube 00:23:24
bueno, creo que tienen acceso directo desde aquí 00:23:27
está en todos los idiomas 00:23:30
y podéis ver 00:23:31
con esos vídeos un poco como 00:23:33
es muy fácil, es casi como 00:23:35
un poco a modo de juego 00:23:37
seleccionar los modelos, añadir 00:23:40
cámaras, añadir 00:23:42
el cableado y realizar casi 00:23:44
el proyecto que vais 00:23:46
a realizar, vale 00:23:48
ya os digo, en este caso podéis 00:23:49
es un software de prueba, lo podéis descargar 00:23:52
pero son 00:23:54
luego es de pago 00:23:55
pero podéis descargar una prueba de 00:23:58
de 30, creo que son 30 días 00:24:00
vale, esto lo tenéis 00:24:03
no, este es otro distinto 00:24:08
este creo que sí que es de pago 00:24:25
bueno, tenéis varios enlaces 00:24:27
sí, este sí que es de pago 00:24:30
este creo que en su día no lo era 00:24:33
pero ahora sí que es de pago 00:24:34
pero, como os digo 00:24:36
sí que tenéis el enlace 00:24:39
al que os comentas un poquito 00:24:40
cuando os hablaba de los ángulos de visión 00:24:46
Me he saltado un poco de transparencia, perdonad, igual, perdonad un poco el mareo de parámetros. 00:24:48
Para calcular los ángulos de visión y el campo de visión, en este caso, pues antes se utilizaban herramientas un poco analógicas, 00:25:05
Una serie de reglas que relacionaban lo que os estaba comentando. La distancia focal, el tipo del CCD, el campo de visión que yo quería y todo eso, bueno, pues hallamos una relación con una especie de rueda que tenía como un transportador de ángulos. 00:25:18
es una cosa muy curiosa, si venís, yo tengo alguno por aquí, si venís el próximo día 00:25:42
en la tutoría presencial os lo enseño, pero claro, ahora ya todo se hace a través de 00:25:47
estas herramientas como la que os acababa de enseñar, y este es el enlace, el enlace 00:25:56
si que está directamente sobre la imagen, esta imagen que aparece aquí es el enlace 00:26:00
directo al calculador este que os comentaba, el software este que os estaba comentando 00:26:07
antes. En este caso, lo que llaman Lens Calculador, no sé si lo veis, imagino que sí, es algo 00:26:16
parecido a lo de antes, que estábamos viendo, lo que pasa que en este caso pues tengo una 00:26:29
visión un poquito más en 3D y es como más espectacular, pero realmente es exactamente 00:26:35
lo mismo, lo que pasa es que aquí estoy en tres dimensiones y puedo ver, igual aquí 00:26:44
podemos introducir el fabricante, podemos introducir el modelo, el tipo de CCD que yo 00:26:51
estoy utilizando, modifico la distancia focal, grande, por ejemplo, no voy a 12, pues veis, 00:26:57
el campo de visión de la cámara, pues también, me puedo ir a una resolución más pequeña, 00:27:17
podemos variar todos los parámetros, y vais construyendo cuáles serían las características 00:27:28
del campo de visión que va a tener vuestra cámara. 00:27:38
La distancia al objeto, la instalación del objeto, el ancho de la visual, el ancho del ángulo de visión original, 00:27:41
los parámetros de uso, el plan de una vivienda, para ir posicionando los elementos y generar, por tanto, 00:27:52
en todo vuestro 00:28:01
vuestro 00:28:03
buen estilo 00:28:05
de la resolución que obtengo 00:28:09
con los parámetros que yo he metido ahora mismo 00:28:13
que son bastante recomendables 00:28:15
pues aquí voy viendo la resolución 00:28:17
de inspección 00:28:19
vale 00:28:21
entonces estas 00:28:23
herramientas 00:28:25
si las tenéis en la presentación 00:28:27
o no funcionarán 00:28:29
si os hago un punto solo con los enlaces 00:28:31
lo que os comentaba 00:28:33
el tamaño 00:28:41
y la imagen que voy a obtener 00:28:44
en función de la vista focal 00:28:47
entonces, bueno, podemos hacer 00:28:48
dime 00:28:53
CCD, vale, mira 00:28:54
me voy a la, esto, como estas cosas 00:28:57
están ya en 00:28:59
en el tema 00:29:00
en el tema hay varias 00:29:02
de hecho hay esta formulita 00:29:14
por ejemplo la tenemos aquí 00:29:15
el sensor es el sensor, hemos dicho 00:29:17
el sensor de captación 00:29:19
y tiene las siglas 00:29:22
de Church Couple Device 00:29:23
o dispositivo de barras interconectadas 00:29:25
es el nuevo técnico de dispositivo 00:29:27
os decía antes que había dos tipos de sensores 00:29:30
el otro que ya no se utiliza prácticamente 00:29:32
era un sensor CMOS, porque utilizaba 00:29:34
también tecnología CMOS, que es una tecnología que se utiliza 00:29:36
para un tipo de transistores también. Seguramente en el año pasado 00:29:38
bueno, no sé yo si en el elemento 00:29:40
lo viste y llegaste a ese nivel de 00:29:42
1% de los transistores, probablemente no. 00:29:43
Bueno, pues para construir los transistores 00:29:46
que sabéis que son la base de la aplicación, pues 00:29:48
se utilizan 00:29:50
unas uniones de servicio con Germánio 00:29:51
que son las uniones PN, todas las cosas de todo este 00:29:54
medio, y un tipo de 00:29:56
transistores son 00:29:58
los transistores CMOS que utilizan, bueno, pues 00:29:59
también esa tecnología. Y un tipo de tecnología, digamos, que se refiere 00:30:01
químicamente 00:30:04
cómo funciona 00:30:07
el elemento. Entonces es un dispositivo 00:30:08
de cargas interconectadas porque realmente 00:30:11
lo que tenemos es como una especie de 00:30:13
partido de las uniones PN 00:30:15
de un semiconductor, que son materiales y conductores 00:30:17
y se produce un cambio de cargas 00:30:18
que 00:30:21
vienen detenidos por la cantidad 00:30:22
de luz que infiere este dispositivo 00:30:25
y que por lo tanto generan las variaciones 00:30:26
de córrego que nos dan lugar a la imagen que está 00:30:29
cargando el sensor. Es un poco 00:30:30
viene lo que viene a determinar cuál es el funcionamiento 00:30:32
del sensor 00:30:34
pero no nos hace falta meternos en ese 00:30:36
jardín, si queréis saberlo 00:30:38
pues lo tenéis ahí 00:30:40
es un elemento semiconductor que convierte imágenes 00:30:41
en señales digitales 00:30:44
como decía 00:30:45
entonces es básicamente 00:30:46
todos los elementos que hay en la 00:30:51
todas las camas que existen utilizan esta tecnología 00:30:53
como elemento sensor o captador 00:30:56
de la imagen, por eso os decía 00:30:58
que para SPA también vale 00:31:00
no sé si he puesto 00:31:01
si buscáis en wikipedia 00:31:04
os encontráis un montón de información 00:31:08
a nosotros con que sepáis que es un elemento 00:31:09
elemento sensor 00:31:12
y básicamente lo que os habla 00:31:13
que habla de los tamaños estándares 00:31:17
que son un 3 y un 4 00:31:19
y que en función de ello 00:31:20
pues la distancia focal 00:31:23
la longitud focal de la lente que yo voy a utilizar 00:31:25
hay que tenerlo en cuenta 00:31:27
¿vale? 00:31:28
¿sí? 00:31:30
nada, nada 00:31:33
entonces, bueno pues 00:31:34
lo que os comentaba. Las cámaras, por ejemplo, en una cámara tenéis aquí, os he puesto 00:31:41
un ejercicio básico de cálculo de la distancia focal para una gestión sin retas, calculada 00:31:47
con unos valores que nos piden. Entonces, por ejemplo, yo tengo una cámara que está 00:31:55
de las modernas, a una HD, o HD-CVI, a HD, HD-SPI, IP, SDI, ¿no?, o incluso en una de las cámaras actuales, 00:32:01
SDI se refiere al tipo de señal que yo voy a transmitir, HD pues a la resolución, 00:32:14
son tipos de cámaras que vais a encontrar. 00:32:17
La vamos a situar a temperatura y a 10 metros de altura. 00:32:20
Recuerda que esta expresión, que yo la puedo decir como antes, 00:32:23
la podéis escribir de varias maneras distintas, pues va a relacionar siempre 00:32:26
la anchura del sensor, altura del sensor, distancia del objeto a la lente 00:32:31
y anchura real de la imagen o altura real de la imagen, ¿vale? 00:32:40
Dependiendo de lo que estemos utilizando. 00:32:43
Si yo estoy hablando de la anchura, bueno, esto os lo he contado en la estrategia, 00:32:47
si yo estoy relacionando, puedo relacionar en la misma expresión 00:32:51
la anchura del CCD con la anchura real de la imagen o la altura del CCD con la altura real de la imagen, ¿vale? 00:32:55
Al final, como las relaciones son, digamos, personales, yo puedo utilizar la misma expresión para calcular una o la otra, 00:33:04
o dentro de la misma forma, por decirlo de alguna manera. 00:33:14
Entonces, en este caso, pues me pide calcular la extracción, sabiendo que tengo 3 metros de altura, 00:33:17
la cámara está puesta 00:33:20
que el objeto 00:33:23
debe estar a 10 metros 00:33:25
de distancia y la altura 00:33:28
de las personas, es decir, la altura del objeto 00:33:30
va a ser de 1,7 metros de altura 00:33:32
ese 00:33:33
el campo de visión 00:33:34
tiene un ancho de 10 metros 00:33:37
¿vale? 00:33:39
yo puedo extraer todos esos datos del enunciado 00:33:40
¿de acuerdo? están hablando de que tengo un muelle de cara 00:33:43
de 10 metros de ancho, quiere decir que 00:33:45
la posición, yo tengo visión, todo el muelle de cara 00:33:47
y ese movimiento de carga tiene por tanto ese campo de visión va a tener 10 metros de ancho 00:33:49
la altura del objeto máxima, a mi no me interesa cosas que hayan más allá 00:33:52
pero si tengo que ver la cara del objeto, en este caso la cara del señor 00:33:55
porque me tiene que identificar a una persona de 1,7 metros de altura 00:33:58
con lo cual la altura del objeto va a ser 1,7 metros 00:34:00
la distancia a la que está ese objeto es de 10 metros 00:34:03
y la cámara va a estar situada a 3 metros de área 00:34:05
entonces, una pieza de distancia poca 00:34:08
pero yo no sé que tipo de sensor tengo en este caso 00:34:11
me lo podrían decir en el enunciado 00:34:15
Pero como no me dicen, pues voy a ver cuál es, en este caso, voy a utilizar un sensor de 1 cuarto, en este caso, 1 cuarto de 3D, va a coincidir con que su altura es de 3,6 milímetros, la altura es de 2,025 milímetros, 00:34:17
En este caso la relación de aspecto va a ser 16 novenos. 00:34:35
La distancia focal la voy a calcular con las expresiones que hemos dicho antes. 00:34:42
h que es la altura o la anchura del ppt, que es la distancia real del objeto a la lente, 00:34:46
y h que va a ser o la anchura o la altura real de la imagen. 00:34:52
En este caso lo primero que vamos a calcular es la distancia de la lente al objeto. 00:34:56
y aquí hace una cuenta un poco extraña 00:35:03
si os fijáis, vamos a calcular 00:35:05
está calculando la hipotusa, ¿por qué? 00:35:06
porque mi cámara está situada a 1,7 metros de altura 00:35:09
entonces 00:35:12
la distancia que yo tengo desde la cámara 00:35:13
hasta el objeto, hasta la cara de ese objeto 00:35:15
¿vale? 00:35:17
no va a ser la posición 00:35:19
en la que está situada la cámara 00:35:21
que son estos 3 metros de altura 00:35:22
¿de acuerdo? estará situada en la cámara 00:35:25
la de mi objeto 00:35:27
lo que os comentaba, si es un señor 00:35:29
yo tengo que identificar personas 00:35:31
Estará 1,7 y luego la A, por otro lado, la distancia que hay desde el reto hasta el 20, ¿vale? 00:35:32
Voy a volver para atrás para explicaros un poco esto, que igual es así, 00:35:45
previamente es un poco lioso, a ver si sobre esta lo podemos, aquí, claro. 00:35:50
A ver, fijaos, lo que me están diciendo es, la altura de este señor, o sea, este objeto va a estar situado, ¿a cuánto hemos dicho?, a 10 metros, ¿no?, creo que estábamos diciendo, que está situado a 16, no sé cuánto será, no me acuerdo, está situado a 10 metros de distancia y la cámara está a 3 metros de altura. 00:36:06
Este señor está situado a 10 metros de distancia 00:40:01
Y la cámara va a estar situada a 3 metros de altura 00:40:15
Entonces, yo tengo que realizar el reconocimiento 00:40:21
De este señor, o sea, la altura de este señor 00:40:25
Realmente la distancia de la lente 00:40:31
El tamaño del objeto 00:40:35
es 1,8 00:41:05
no me deja 00:41:09
1,7 00:41:10
¿vale? 00:41:11
entonces, claro, la distancia real 00:41:14
desde 00:41:17
la lente 00:41:17
hasta el objeto 00:41:21
no es estos 10 metros 00:41:22
realmente es la triangulación 00:41:24
que yo estoy haciendo 00:41:27
en este triángulo que veis aquí 00:41:28
no sé si lo veis 00:41:30
si yo pudiera pintar aquí encima 00:41:31
que no puedo 00:41:34
tendría básicamente esta distancia, justo la que va por encima 00:41:35
la línea que va por encima, primero que es roja y después naranja 00:41:40
es real, la distancia real que yo tengo entre 00:41:44
la lente 00:41:48
y el objeto, ¿vale? y esa es la distancia 00:41:52
que yo tengo que calcular, por eso 00:41:56
hago esta cuenta de aquí, ¿vale? la distancia real 00:41:58
de la lente al objeto va a ser, esto es 00:42:04
Pitágoras, la raíz cuadrada de d al cuadrado 00:42:08
que d al cuadrado es la distancia, los 10 metros 00:42:12
de distancia, estos que tenemos aquí, del objeto a la lente 00:42:16
más h menos h, es decir, más la altura 00:42:19
de la cámara menos la altura del objeto, porque tener en cuenta 00:42:24
que yo estoy viendo la altura 00:42:28
de la cámara menos la altura del objeto, realmente estoy calculando este triangulito 00:42:34
de aquí, entonces lo que voy a calcular es esta altura, esa altura es la que meto dentro 00:42:40
de la expresión, o sea h menos h minúscula y todo ello al cuadrado, como estoy calculando 00:42:52
la hipotenusa, pues hay yo la raíz cuadrada de al cuadrado más esta diferencia al cuadrado 00:42:58
y me da 10,8 metros. Esta es la altura, perdón, esta es la distancia real 00:43:04
entre la lente y el objeto. Conozco la anchura de la imagen 00:43:08
y el muelle de carga me han dicho que 00:43:12
lo voy a calcular, bueno, me han dicho que tengo una relación de aspecto 00:43:15
de 16 novenos, por tanto, en función de esa relación 00:43:19
de aspecto, yo voy a calcular 00:43:24
tengo la anchura del sensor, que sería 00:43:26
3,6, la distancia real 00:43:32
que son estos 10,8 00:43:34
dividido entre h 00:43:35
que hemos dicho que sí que es 00:43:37
anchura real 00:43:41
de la imagen 00:43:44
los 10 metros de ancho 00:43:46
que tiene mi muelle de carga 00:43:47
la distancia focal que yo tengo que utilizar 00:43:49
para un cc 00:43:52
de un cuarto 00:43:53
sería de 3,6 milímetros 00:43:55
todos estos cálculos 00:43:57
solamente para sacar esto 00:44:00
realmente con este software que hemos estado viendo antes, pues lo podríamos hacer mucho más rápidamente, 00:44:01
es decir, sin necesidad de hacer más cálculos, ya directamente el programa lo estaría cerrado, ¿vale? 00:44:11
Entonces me dicen, bueno, pero aún así, para un CCD de un cuarto yo tendría que comprobar si de verdad existe un valor de F, 00:44:20
una distancia focal real 00:44:27
y también trabajar 00:44:29
con otro valor de fcd 00:44:31
porque igual la distancia focal 00:44:32
la f de mi lente no existe 00:44:35
entonces tengo que ir aproximando 00:44:37
y habría que comprobar 00:44:39
os habría propuesto que en el ejercicio 00:44:40
comprobéis lo mismo 00:44:43
para otros valores de fcd 00:44:45
en lugar de tener un fcd de 1 cuarto 00:44:47
que lo hagáis para un fcd de 1 tercio 00:44:48
de 1 medio 00:44:51
en cuyos casos 00:44:52
va variando tanto la altura 00:44:55
como la anchura del sensor 00:44:57
en función del tipo de CCD que yo tenga 00:44:59
esto en el tema 00:45:01
tenéis el encuadro 00:45:03
con las 00:45:05
anchuras y alturas 00:45:07
de los CCD en función 00:45:09
del CCD 00:45:11
que yo esté utilizando 00:45:13
esto sería un ejercicio 00:45:15
fácil 00:45:19
o básico 00:45:20
de este tema 00:45:23
tenéis aquí otro propuesto 00:45:24
que básicamente habla de lo mismo 00:45:27
es un cálculo también 00:45:29
de distancia focal en base a los 00:45:30
parámetros que le da 00:45:33
y ahí bueno pues 00:45:34
os doy un poco más de 00:45:36
tema para que ampliéis el ejercicio 00:45:38
y podáis 00:45:41
hacer variaciones, si queréis lo intentáis 00:45:41
y si os parece bien 00:45:45
si tenéis alguna duda o tal por los foros 00:45:46
me lo comentáis y lo vemos 00:45:48
por no pararme a repetir lo mismo 00:45:50
también tenemos 00:45:53
aparte de 00:45:55
de las cámaras fijas, es decir, que tengan 00:45:56
valores concretos de f 00:46:01
lo normal es que tengamos objetivos varifocales, es decir 00:46:04
que podamos variar la distancia focal 00:46:09
entonces puede ser, podemos tener 00:46:13
objetivos varifocales, en cuyo caso 00:46:18
pues tendríamos imágenes un poco como el ejemplo que ves aquí 00:46:21
si tengo una lente de 3,5 00:46:24
pues tendríamos 00:46:26
3,5 milímetros, tendríamos esta 00:46:29
visual y podríamos irnos 00:46:30
hasta una lente de 50 00:46:32
milímetros, en cuyo caso 00:46:35
pues evidentemente es lo que pasaba 00:46:36
el ángulo se estrecha mucho 00:46:38
¿vale? pero la distancia al objetivo 00:46:40
con una resolución mayor 00:46:43
pues yo la tengo 00:46:45
detendría en ese caso 00:46:46
¿vale? con una distancia focal 00:46:48
mucho mayor 00:46:50
¿Qué veis? De 5 a 50 milímetros de variación de foco, pues tendría una u otra imagen, ¿vale? 00:46:52
¿Y las cámaras? ¿Las cámaras actuales pueden variar el... 00:47:06
El foco. 00:47:12
El cielo automáticamente, ¿no? Creo, o... 00:47:13
Sí, sí, claro. 00:47:17
Bueno, tú tienes esos objetivos varifocales, esa variación de foco, están motorizados, son zoom motorizados que te permiten variar la distancia de la lente al sensor, que es lo que hace realmente, y por tanto varías la distancia focal, eso lo hace un motorcito y se hace de manera robotizada. 00:47:18
Se puede hacer o bien, creo que es a lo que te refieres, o manualmente tú a través de un control remoto, a través de una serie de elementos que se llaman, creo que los tengo por aquí, que se llaman, creo que se llaman, 00:47:43
Pues por ejemplo, estos son controles remotos, ¿vale? Serían más mandos y pupitres de control telemétrico, pero bueno, son controles remotos CCUS, ¿vale? 00:48:07
O CC, o control automático de PTZ. Con ellos puedes controlar tanto la movilidad del pantil, es decir, el movimiento vertical y horizontal de la cámara, como el zoom motorizado. 00:48:20
Eso sí lo hago de manera manual, pero a través de un sistema automático, si tu sistema lo configuras a través de sensores y detectores de movimiento y además con una programación que permita, por ejemplo, si yo detecto movimiento en una sala, 00:48:32
que la cámara enfoque directamente a un objeto concreto 00:48:52
y ajuste su distancia focal a donde está ese objeto 00:48:56
entonces ya tienes ese ajuste automático 00:49:00
creo que del que estabas hablando Dan 00:49:04
en los sistemas actuales, los más avanzados 00:49:05
en los que haya sistemas muy avanzados 00:49:10
donde los elementos 00:49:14
creo que estaba aquí 00:49:16
¿Vale? Los elementos pues están todos automatizados, pues pueden suceder, podéis tener un sistema como algo parecido a esto que tenéis aquí, ¿no? Por un lado tengo un sensor en el que se activa el movimiento, la cámara se pone en marcha. 00:49:19
Este es un sistema muy básico para el domicilio, ¿no? Un sistema de seguridad. Imaginaos lo que puedo instalar, no sé, en un banco, en un centro de, lo diré, en un centro comercial o en un sitio donde los sistemas de seguridad, no sé, en el perímetro de un, este de policía, ¿no? 00:49:36
será esto, pero muchísimo más avanzado 00:49:56
entonces, si yo activo el sensor 00:50:00
la cámara se posiciona 00:50:02
hacia el sensor donde 00:50:04
se ha activado ese movimiento 00:50:05
y se ajustará 00:50:08
su distancia focal de manera 00:50:10
automática al punto donde 00:50:12
tengo mi objetivo 00:50:14
y eso se produce de manera automática 00:50:15
a la vez se activa 00:50:18
el sistema de alarmas 00:50:20
se notifica, se pone 00:50:22
el sistema de grabación en marcha 00:50:24
que es lo que sucede en esos casos, y además se notifica a la alarma, pues a la central receptora de alarmas, o bueno, a la policía, o al sistema que, en función de la programación que yo la haya establecido, 00:50:26
Pero sí, digamos que volviendo a la pregunta inicial que me hacías, efectivamente los sistemas y las cámaras actuales permiten en muchos casos que el zoom y la variación de foco sea automática, en función del ajuste del parámetro que tú hayas preestablecido, pero para eso previamente tienes que haber configurado tu sistema. 00:50:39
pero tú le tienes que decir a la cámara cómo quieres que se ajuste 00:51:06
y en base a qué parámetros 00:51:09
y quién es, quién le da la orden 00:51:11
¿vale? no sé si me 00:51:13
me explica 00:51:15
vale, bueno, pues siguiendo un poco 00:51:16
por ahí lo que os comentaba 00:51:25
ya luego pues tengo 00:51:26
muchísimas características 00:51:28
distintas para cámaras, ¿vale? 00:51:30
repito, esto también 00:51:33
lo tenéis en el tema, se le llaman PTZ 00:51:34
en función del movimiento que yo tenga 00:51:36
que serían 00:51:38
estas que hablamos aquí de cámaras con movimiento y zoom. Bien, por otro lado cámaras infrarrojas, 00:51:40
cámaras IP, cámaras todo en uno, que son un poco todo. Os he puesto también un cuadro 00:51:49
de resoluciones en base al tipo de cámara que yo esté utilizando. Todas estas resoluciones 00:51:59
tienen predefinidas, las tenéis definidas en el tema, en el tema, lo que es en el tema del propio curso, ¿vale? 00:52:08
En los contenidos del curso. No creo que estén todos, pero está en la mayoría, está el CIF, dos CIFs, VGA por supuesto, HDV, 00:52:19
que son 720 líneas en progresivo, bueno, os he hablado un poco en referencia también a los sistemas de televisión, 00:52:27
Full HD que son los 1080 y luego ya en función de 3K, 3,1 MP, estos ya son formatos de mayor resolución que habitualmente van comprimidos y se utilizan también para visionado. 00:52:38
os pongo la escala que tenemos 00:52:58
pueden trabajar en 16 novenos 00:53:01
en 4 tercios 00:53:03
en 16 novenos o en otras 00:53:05
escalas, es decir, en otras relaciones 00:53:07
de aspecto que varíen 00:53:09
¿de acuerdo? 00:53:11
y bueno, también puedo tener cámaras analógicas o digitales 00:53:12
donde si os fijáis varía 00:53:15
el tipo de resolución 00:53:17
que yo tenga 00:53:19
las resoluciones CIF 00:53:20
2 CIF, 4 CIF hasta VGA 00:53:23
sin incluir 00:53:25
VGA son cámaras analógicas, a partir 00:53:27
de ahí son cámaras digitales, ¿vale? 00:53:29
Olvidaros de tener una cámara analógica 00:53:31
en CCTV 00:53:33
en HD. 00:53:34
Ya no se pueden 00:53:37
fabricar. 00:53:39
Bueno, no será rentable. 00:53:42
Entonces, os hablo 00:53:44
un poco de las cámaras infrarrojas 00:53:45
que, bueno, veis ahí 00:53:47
que es 00:53:49
lo que ocurre, pues son cámaras 00:53:51
que son capaces de percibir 00:53:53
el espectro de luz 00:53:55
que está por debajo del rojo, lo que tienen básicamente es una capacidad, tienen una serie de iluminación por la noche con LEDs de infrarrojos 00:53:57
que iluminan el objeto con esa radiación y por tanto los podemos ver, si no hay ausencia total de luz incluida al infrarrojo no lo puedo visionar, 00:54:14
Entonces las cámaras infrarrojas lo que tienen son unos LEDs, es decir, un sistema de iluminación pero de luz infrarroja para poderlo ver, para que luego yo pueda reflejar esa luz como individuo, como objetivo 00:54:24
y por tanto 00:54:51
que la cámara 00:54:52
reciba esa señal 00:54:55
antes de entrar en los monitores 00:54:57
esto de las cámaras infrarrojas 00:55:00
os hago 00:55:02
otro inciso 00:55:03
vale, pues si alguno 00:55:06
tiene también 00:55:09
curiosidad 00:55:10
hay una página 00:55:12
de un compañero, estáis viendo la web 00:55:14
que es 00:55:16
os cuelgo, os pongo el enlace 00:55:18
ahora también en la transparencia. Vale, ahora os pongo el enlace porque tiene, es un compañero del instituto que da un módulo de instalación también, pero hay una parte muy interesante, sobre todo en cuanto a las fotografías, vosotros además que no podéis, bueno, que no estáis aquí para ver los elementos en directo, pues si os vais a, luego os pongo el enlace directo yo, ¿vale? 00:55:22
En cámaras de sistemas de videovigilancia, en la instalación, por ejemplo, de cámaras de videovigilancia, pues tiene un enlace en el que podéis ver, a ver si se activa, bueno, bastante paso a paso y bastante detalladamente, pues cómo es todo el tema de configuración y de instalación de las cámaras, ¿vale? 00:56:04
en el caso de cámaras analógicas 00:56:30
y en el caso luego de cámaras digitales 00:56:33
fijaos, esto es lo que yo quería mostraros 00:56:36
si lo veis, veis los LEDs infrarrojos 00:56:39
a los que yo hacía referencia antes 00:56:44
esta es una cámara de infrarrojos 00:56:46
todos estos son LEDs infrarrojos 00:56:49
que están emitiendo una luz infrarroja 00:56:51
evidentemente, para que el objetivo 00:56:56
o el objeto se pueda 00:57:01
se pueda visionar, refleje esta luz 00:57:04
y pueda visionarse 00:57:07
tenéis también más elementos de instalación 00:57:10
por aquí, creo que había un despiece mayor todavía 00:57:13
de lo que es el tema de la cámara de estado 00:57:17
este es un domo, por ejemplo 00:57:20
una cámara domo de techo de pared 00:57:22
que igual si lo abrimos sería de esta manera 00:57:25
es decir, si le quitamos la cubierta protectora, se llama de moho porque permite el movimiento en todos los ángulos, 00:57:28
el movimiento, lo que llamaríamos horizontal, es el movimiento de pan, de panorama, 00:57:37
esto viene del término pan, panorama, el til es la inclinación en inglés, 00:57:44
es decir, lo que haríamos sería inclinar en este sentido 00:57:51
la lente y el objetivo 00:57:55
y luego, si os fijáis, estos son ajustes de zoom 00:58:00
no se ven prácticamente, pero bueno, eso sería la cámara 00:58:03
y el zoom, y es el ajuste de la longitud focal y del enfoque 00:58:07
los tendríamos ahí con esos pequeños 00:58:11
cursores 00:58:16
para poder ajustarlo 00:58:19
ya os digo que ahora os lo pongo en el enlace 00:58:21
y os actualizo la presentación 00:58:23
para que lo veáis mejor 00:58:25
aquí veis con más detalle 00:58:27
los leds que os comentaba 00:58:29
de la cámara infrarroja 00:58:31
en el objetivo desmontado 00:58:33
de la primera cámara 00:58:35
y luego como se pueden hacer 00:58:37
programaciones de cables, etc. 00:58:39
lo vais a ver 00:58:42
aquí 00:58:45
o por lo menos imágenes 00:58:45
de como es todo 00:58:50
yo creo que es interesante 00:58:52
ya que vosotros no vais a acceder 00:58:57
directamente a 00:58:59
a los elementos 00:59:00
como os decía 00:59:02
si la semana 00:59:07
que viene 00:59:09
o dentro de dos semanas mejor dicho 00:59:10
podéis estar en la tutoría 00:59:13
presencial 00:59:15
que va a ser 00:59:16
es la del día 00:59:18
3 de febrero 00:59:22
pues ahí 00:59:26
podremos ver estas cosas 00:59:28
y más 00:59:30
todo el tema de seguridad y alarmas 00:59:31
que quería empezarlo 00:59:34
pero también ver instalaciones reales 00:59:35
algunas que están hechas en clase 00:59:37
y otras que vamos a poder 00:59:39
o intentaríamos hacer 00:59:41
de configuración 00:59:44
de algún sistema 00:59:45
básico o pequeñito 00:59:47
de cctv por ip 00:59:49
esa es un poco la idea que tengo 00:59:51
de cara a la siguiente tutoría 00:59:54
que tengamos, si podéis aprovechar y venir 00:59:56
estupendo y si no 00:59:58
vamos a hacer otra presencial más adelante 00:59:59
de dos horas, si os habéis 01:00:02
dado cuenta del calendario ha cambiado un poco 01:00:04
como os comenté en radio 01:00:06
entonces habrá alguna tutoría más presencial 01:00:07
para 01:00:10
en una hora más tardía 01:00:11
es decir de franja de 4 01:00:14
a 7 01:00:15
creo que es, más o menos, como la última que hicimos así, que era un poco batiburrillo de todos los módulos, para que podáis, en ese horario más o menos, pues para intentar que podáis asistir lo más posible, aunque no sea toda entera, pero sí alguna, aunque sea última hora, y ver un poco en presencial, en directo, pues todas estas cuestiones o que os surjan o que podamos, o que puedan interesaros resolver. 01:00:18
Bueno, eso menos decir que tenéis tutoría presencial ya. 01:00:48
En cuanto a la presentación, bueno, es más larga, vale, os hablo, no puedo moverlo, bueno, 01:00:56
quería irme a la presentación, no sé si voy a hacerlo. 01:02:06
Y en la última parte, aquí, bueno, es la forma de lo que os hablaba de que lo último 01:02:12
que definir es el tema de la transmisión de la información y bueno, tenéis este ejercicio, 01:02:23
intentar hacerlo también, aunque está resuelto, por lo menos intentar comprenderlo, de cálculo 01:02:30
de la capacidad de almacenamiento de una señal de televisión cuando la transmisión la hago 01:02:38
a través de IP o tengo un sistema IP, ¿vale? Son ejercicios muy básicos, ¿vale? No me 01:02:44
voy a meter en ejercicios complicados, pero sí que tengáis una mínima idea de cómo 01:02:51
puedo yo calcular, como por ejemplo en este caso, la capacidad que necesito para almacenar 01:02:57
un tiempo determinado de información de vídeo debida a un sistema de SCTU. 01:03:03
vale, entonces en este caso 01:03:14
solo tratáis, os dan una serie 01:03:16
de datos que son 01:03:18
la capacidad de almacenamiento que yo tengo 01:03:19
en un grabador digital, la velocidad 01:03:22
a la que estoy grabando 01:03:24
y que tipo de compresión 01:03:25
estoy utilizando y por tanto la transmisión 01:03:27
que yo tengo, vale 01:03:30
entonces bueno, le dais al cálculo 01:03:31
y lo intentáis entender y por favor 01:03:33
en el foro me preguntáis 01:03:36
ponéis dudas y tal, porque estos ejercicios 01:03:37
es lo que os digo siempre, sobre todo los que 01:03:40
hacemos en las tutorías 01:03:42
y los que van a estar colgados son los que considero más interesantes 01:03:43
ahora ya vosotros traducís lo que yo quiero decir 01:03:52
considero más interesantes de cara a la parte práctica del módulo 01:03:55
entonces estos ejercicios es interesante que lo tengáis claro 01:03:59
son muy facilitos pero bueno que tengáis claro como se hacen 01:04:04
entonces luego como ejemplo de un sistema híbrido en el que tenéis 01:04:07
Una configuración de un sistema de CCTV por IP, pues tendríamos en un sistema muy sencillito esto, ¿vale? 01:04:11
Por un lado tenemos las cámaras, tenemos NVR, son los grabadores, ¿vale? 01:04:23
Net Video Recorder, es decir, grabadores en red, para poderlos colocar en red y que graben todas las señales. 01:04:30
DVR sería Digital o Digital Video Recorder 01:04:37
que también tenéis esas siglas por ahí 01:04:42
en este caso tenemos elementos de control 01:04:44
es decir, monitores que también van a tener su propio ordenador 01:04:48
que van a servir de monitores y de control 01:04:52
y que van a tener su propia IP 01:04:54
y todos los sistemas como el servidor 01:04:57
donde yo voy a lanzar y también almacenar señales 01:05:01
y más cámaras, tanto analógicas 01:05:05
que claro, evidentemente esa no la voy a poder conectar a través de la red, sino que la voy a tener que conectar directamente a mi grabador, 01:05:07
en este caso también tengo aquí otra serie de cámaras analógicas que también se van a conectar directamente, 01:05:16
y por supuesto no por IP, sino por otro tipo de cables, BNC, cable coaxial y conexionado BNC, 01:05:24
o a través de video compuesto y conector DIN al servidor, 01:05:31
el servidor ya se encargará de todas esas imágenes y de todas esas video señales, 01:05:37
convertirlas en formato comprimido y adecuado para lanzarlas en la red 01:05:43
y que se almacenen a través de los sistemas de almacenamiento. 01:05:48
Y básicamente eso sería un sistema híbrido que se llama, 01:05:52
Es decir, que tengo sistemas analógicos y tengo sistemas IP, grabadores, podría además tener incluso un grabador analógico, porque estuviera almacenando la señal, no es el caso, pero también, y luego claro, tengo domos, con lo cual necesito un pupitre para control de panty y zoom de las cámaras que tienen, o que permiten ese control, ¿vale? 01:05:56
Todo eso se conecta o bien a los servidores o bien directamente a estos puestos de control donde podría tener este pupitre también, ¿de acuerdo? 01:06:22
O a través del software también podría controlar seguramente sin pupitre, sino con una especie de pupitre virtual estas cámaras, ¿vale? 01:06:30
A ver, Juan Ramón, tienes ahí una pregunta. 01:06:42
si son IP existe conexión con fibra 01:06:44
claro, si tengo distancias 01:06:47
grandes 01:06:49
el IP lo que hago es 01:06:50
convertirlo a fibra 01:06:53
imaginaros 01:06:55
pues lo que os decía antes 01:06:57
un centro comercial, un banco, no sé 01:06:59
voy a irme a 01:07:01
a lo más bestia, la ciudad financiera 01:07:02
del banco de Santander, sabéis donde está 01:07:05
ahí en Boadilla, lo más bestia que yo he visto 01:07:07
en este tipo de sistemas 01:07:09
ahí tengo 01:07:11
distancias de kilómetros 01:07:13
entre unos puntos y otros 01:07:15
entonces claro, ahí lo de Cernet 01:07:17
aunque sea una red 01:07:20
de un giga 01:07:22
no me llega 01:07:23
100 metros, 200, apurando 01:07:25
puedo ir con 01:07:28
un cable de categoría 5 o 6 01:07:30
¿qué hago? 01:07:32
meter un transceptor 01:07:34
y convertir 01:07:36
esa señal 01:07:38
en el router, perdón, en el switch 01:07:39
que sea a fibra y a través de fibra 01:07:42
ya puedo lanzarla a donde quiera 01:07:45
al final lo único que tengo entre una conexión IP 01:07:48
y una línea de transmisión IP 01:07:52
y una línea de transmisión de fibra 01:07:57
es un transdector, es decir, algo que convierte 01:08:00
la señal eléctrica en señal luminosa y lo manda a través de fibra 01:08:05
En el otro extremo, donde tuviera mis servidores, tendría otro transector que reconvertiría la señal de óptica a eléctrica y ya tengo la misma señal que hubiera salido de mis cámaras tres kilómetros más allá a través de señal IP. 01:08:10
Sí, conversor de medios, sí, se llaman transectores o transductores. 01:08:28
Normalmente el de fibra le llaman transector. 01:08:36
No sé si os he contestado. 01:08:44
Y lo voy a dejar aquí, porque creo que tenéis ahora, no sé si todos o alguno, o parte, otra tutoría. 01:08:49
Bueno, pues lo que digo, actualizo la presentación, os pongo los enlaces que os acabo de comentar, y lo cuelgo en el aula virtual. 01:08:58
y la grabación que la acabo de parar ahora mismo 01:09:15
Idioma/s:
es
Materias:
Sistemas de Telecomunicaciones e Informáticos
Niveles educativos:
▼ Mostrar / ocultar niveles
  • Formación Profesional
    • Ciclo formativo de grado medio
      • Primer Curso
      • Segundo Curso
    • Ciclo formativo de grado superior
      • Primer Curso
      • Segundo Curso
Autor/es:
Belén Carrasco IES SATAFI
Subido por:
M.belén C.
Licencia:
Reconocimiento - No comercial - Compartir igual
Visualizaciones:
20
Fecha:
21 de enero de 2025 - 11:41
Visibilidad:
Público
Centro:
IES SATAFI
Duración:
1h′ 09′ 19″
Relación de aspecto:
1.78:1
Resolución:
1920x1080 píxeles
Tamaño:
280.94 MBytes

Del mismo autor…

Ver más del mismo autor

EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
