Planos acotados en Blender. EVAU 2024. DIbujo Técnico - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 30 de junio de 2024 por Fernando B.

285 visualizaciones

Usamos Blender para modelar la cubierta del ejercicio de planos acotados en el examen de Dibujo Técnico II de la evau de 2024.

Más información Transcripción

Descargar la transcripción

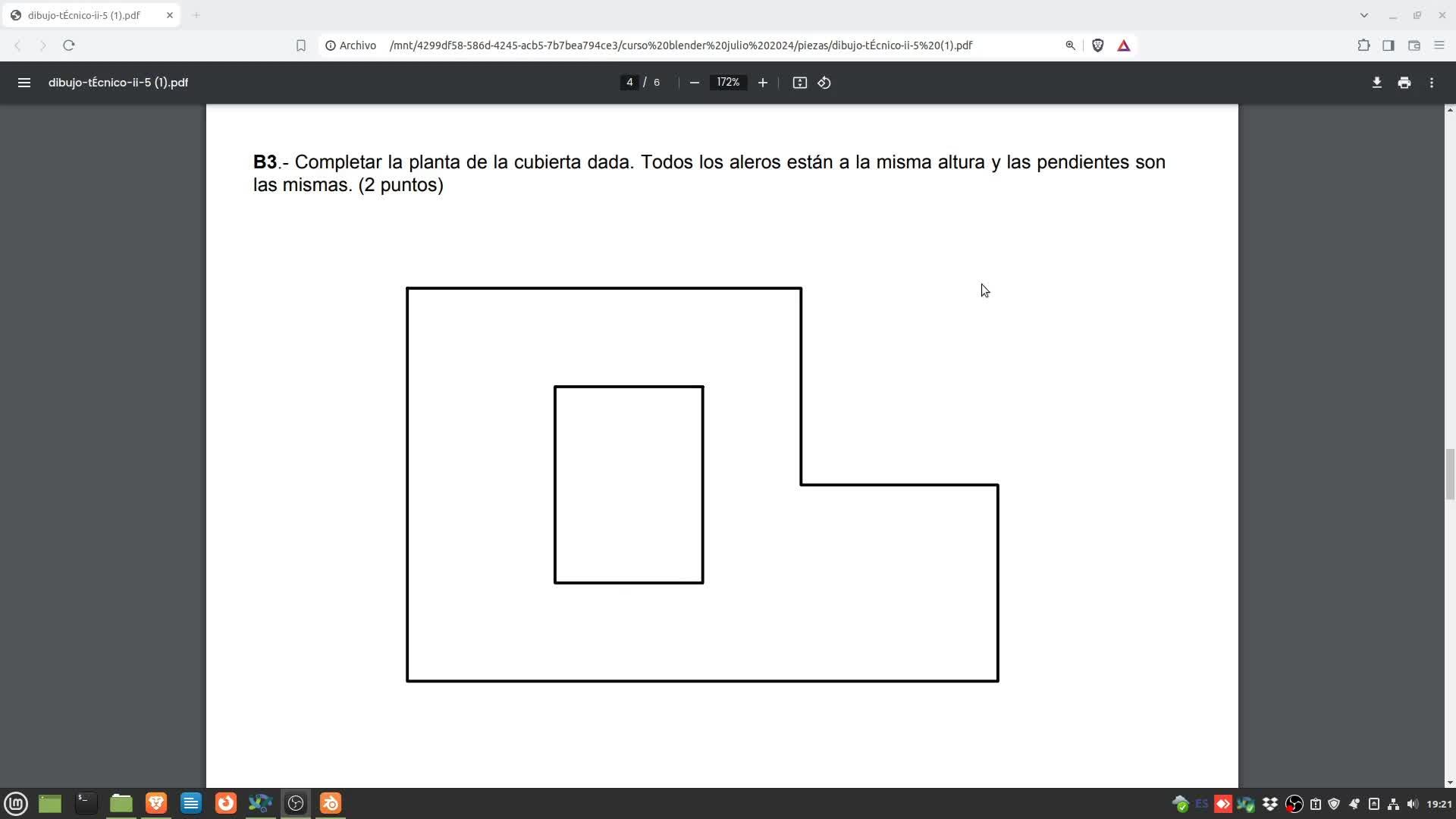

En este video tutorial vamos a coger este ejercicio de cotas de la EVAO de este año. 00:00:00
Como podéis apreciar nos piden encontrar la cubierta dada en el que todos los aleros, incluidos los interiores, tienen que estar todos a la misma altura, con las mismas pendientes. 00:00:07
Voy a enseñar en qué medida he estado usando Blender para explicar precisamente el resultado. 00:00:18
Como podéis apreciar, es más fácil de dibujar que de entender el resultado. 00:00:27
Y aquí en este sentido Blender nos está ayudando precisamente a entender en qué medida todas esas cubiertas 00:00:35
son precisamente, pues todas conservan exactamente la misma inclinación 00:00:42
y cómo se vería todo eso que cuesta un poquito de ver precisamente en ese formato de cotas. 00:00:48
Así que vamos a crear un archivo nuevo, vamos a quitar el cubo 00:00:56
y nos vamos a ir precisamente en pad numérico número 7 00:01:00
y me voy a dedicar directamente a volcar la imagen. 00:01:04
allá que voy, esta es la cubierta, la vuelco, ahí está, permiso, la cubierta me la voy a llevar, primero la voy a agrandar, la voy a centrar para que más o menos encaje con los ejes, 00:01:12
y luego la letra S, muy grande, y vamos a darle un poquito de opacidad, mejor dicho de transparencia, 00:01:30
quitando precisamente la opacidad de turno, aquí lo tengo, veis, data, una vez que tengo seleccionado el objeto en cuestión, 00:01:39
voy a centrar lo más posible y finalmente con la letra S voy a intentar que me encaje lo más posible este objeto dentro de mi cuadrícula, 00:01:47
Para eso, insisto, lo mejor ha sido centrarlo previamente. 00:01:58
A comprobar que efectivamente esto está bastante encajadito, o sea que ya lo que voy a hacer es reducirle incluso todavía más la opacidad 00:02:02
para poder trabajar directamente con el plano de turno. 00:02:11
Así que vamos a añadirle Shift A, el plano, vamos a activar, fijaos, en Snap, es decir, el ajuste, el ajuste que va a ser a la rejilla, 00:02:16
Precisamente la rejilla que nos va a ayudar a resolver este ejercicio con mayor celeridad, por decirlo de alguna manera. 00:02:27
Y vamos a escalar este plano y vamos a procurar ampliarlo, S seguido de X, así. 00:02:37
Y vamos a intentar que nos encaje lo más posible ese seguido de Y y vamos con la letra G toda vez que estamos precisamente en vista de planta, no debería de ser tampoco un problema enorme. 00:02:47
Hay que procurar que los bordes estén exactamente en los bordes de nuestros cuadrados. 00:03:06
Vamos, efectivamente está justo en este cuadrado. 00:03:12
Incluso si en un momento dado necesitamos ocultar la imagen de referencia, la ocultamos. 00:03:20
pero es esencial, insisto, en que este rectángulo 00:03:27
sobre todo se ajuste a la rejilla, a nuestra cuadrícula 00:03:32
y es a partir de aquí donde vamos a poder precisamente trabajar a 45 grados 00:03:38
voy a, incluso, de hecho voy a quitar aquí la imagen 00:03:43
y ahora con la letra E vamos a intentar ser los más precisos con los ángulos de 45 grados 00:03:50
esta es la clave precisamente para la buena resolución de este ejercicio 00:03:57
este y este los vamos a unir entre sí 00:04:01
y de nuevo hacemos lo mismo con este otro 00:04:04
letra E, subimos y a 45 grados 00:04:08
y estos dos también a 45 grados, ahí está, este y este 00:04:13
lo unimos entre sí, 45 grados, vale, ahora nos ponemos 00:04:17
en alto y vamos a poder por fin 00:04:21
con letra G, seguido de Z, subir 00:04:25
y precisamente la idea es que con total precisión 00:04:28
comprobamos que efectivamente hemos llegado ahí hasta ese cuadrado 00:04:32
tenemos una cubierta cuyos ángulos en uno y en otro 00:04:35
son precisamente 45 ángulos 00:04:40
vale, ahora ya vamos a reactivar precisamente la imagen 00:04:44
de hecho, lo dicho, voy a poner un pelín 00:04:49
más visible, a ver, estamos en edit mode, no quiero estar en edit mode 00:04:53
esto es muy típico y voy a mejorar 00:04:58
un poquito la visión, ahí está, vale, seleccionamos 00:05:01
eso sí, ahora otra vez, eso es lo que estamos trabajando 00:05:05
y ahora vamos a dibujar 00:05:09
las cumbreras, las cumbreras tienen que pasar justo a la mitad 00:05:13
de todo esto, entonces las cumbreras, eso sí, las vamos a dibujar 00:05:17
primero en su proyección en el suelo, es decir que lo que voy a hacer 00:05:22
es que este vertice 00:05:25
que voy a dibujar aquí y luego con letra E 00:05:27
la voy a poner justo aquí en lo que va a ser 00:05:34
la intersección esta de 45 grados, es decir que veis que está todo en el suelo 00:05:38
y así es como tiene que estar 00:05:41
vamos a seguir dibujando 00:05:45
te cumplirás, en esta ocasión 00:05:47
vendría por aquí, hasta llegar precisamente aquí de nuevo 00:05:51
a los 00:05:55
45 grados, aquí lo mismo 00:05:57
vamos a, por ejemplo, Shift D, esta la vamos a poner directamente aquí 00:06:02
y también vamos a hacer 00:06:07
letra E que llegue hasta justo ese punto 00:06:11
y vamos a ir dibujando básicamente 45 grados por doquier 00:06:14
en algún momento nos equivocaremos e iremos corrigiendo si es necesario 00:06:20
no nos importa, aquí vamos a dibujar Shift D 00:06:25
he dicho Shift D, no Shift E 00:06:28
y esto lo vamos a poner justo aquí en todo el medio 00:06:31
y de nuevo letra E 00:06:35
hasta donde sabemos que por aquí va a haber 45 grados 00:06:39
shift D, nos llevamos para acá 00:06:44
otros 45 grados hasta que corte precisamente aquí en el centro 00:06:47
esto mismo 00:06:53
y aquí vamos a ver shift E 00:06:55
y entonces E, vamos a llevarlo hasta precisamente 00:07:00
este centro, y de aquí de nuevo 00:07:05
otros 45, es así continuando 00:07:09
vamos a comprobar que efectivamente todo esto 00:07:11
lo estamos dibujando en el suelo, cosa que no es el caso 00:07:15
me he equivocado, voy a llevar todos estos vértices 00:07:19
que no deberían estar aquí, deberían estar justo en el suelo 00:07:23
así que G seguido de Z 00:07:27
quiero que esté todo en el suelo, luego entenderéis por qué 00:07:29
cuando hablo de todo esto 00:07:34
y esto es un vértice 00:07:35
efectivamente, este y este 00:07:39
pues por ahora 00:07:41
seguimos de esta manera 00:07:45
vamos a seguir completando, no hay nada que se me haya subido 00:07:47
¿no? vale, exacto 00:07:51
voy a seguir, por tanto 00:07:53
letra E, aquí tengo los siguientes 45 grados 00:08:01
aquí es importante, insisto, ser precisos 00:08:05
tiene que estar justo en las esquinas de estos cuadrados 00:08:08
vale, entonces aquí 00:08:11
aquí, este con este 00:08:14
y este con este, aquí me falta uno 00:08:18
vamos a ponerlo justo en su sitio 00:08:22
de nuevo, letra E 00:08:24
y aquí vamos exactamente a 45 grados 00:08:28
de nuevo, ahí están, nos desbloqueamos 00:08:33
esto vendrá a tener que morir 00:08:36
aquí, este con este 00:08:40
de nuevo, este, están lo suficientemente 00:08:44
paralelos, los que tengan, ahí está 00:08:49
este, este vendría 00:08:51
a morir hasta aquí 00:08:57
este y este efectivamente tienen que formar 45 grados 00:08:59
que veamos efectivamente eso 00:09:06
es así, esta me sobra claramente 00:09:07
porque esto vendría a ser todo esto 00:09:11
esto vendría así, este con este 00:09:18
y que más 00:09:24
y este me sobra también 00:09:28
lo que voy a hacer 00:09:31
es que directamente lo voy a borrar 00:09:33
que sean estos dos 00:09:35
los que estén unidos entre sí 00:09:37
y ahí deberíamos 00:09:38
de tener efectivamente en el suelo 00:09:41
¿veis? todo el tinglado 00:09:43
no termino de entender 00:09:44
muy bien, es esta arista 00:09:51
que yo esta no la quería 00:09:53
¿vale? 00:09:55
se ve perfectamente desde arriba 00:09:57
esta lo he hecho 00:10:01
lo que yo quería era cogerme este punto 00:10:03
insisto en el suelo y llevármelo hasta ahí 00:10:06
cuidado que no nos coincida lo de arriba 00:10:09
con lo que quiero que se vea desde abajo 00:10:12
lo vais a entender enseguida perfectamente 00:10:15
quiero también asumir que precisamente 00:10:18
lo que son las sombreras 00:10:22
es decir, esta, esta, esta 00:10:25
esta y esta, cuando la suba 00:10:27
G seguido de Z 00:10:31
va a arrastrar cosas consigo 00:10:32
y parece ser que sí 00:10:34
yo creo que en principio 00:10:36
esto sería todo lo que 00:10:39
vamos a necesitar subir 00:10:41
y ahora lo vamos a hacer 00:10:43
esto es un 00:10:44
procedimiento 00:10:47
que cuando se hace, yo creo 00:10:48
delante del alumnado 00:10:50
va a resultar muy satisfactorio 00:10:52
nos vamos a empezar por aquello 00:10:55
que sabemos que van a ser 00:10:57
las cumbres más bajitas 00:10:59
que deberían de ser 00:11:02
estas de aquí 00:11:04
esta probablemente no 00:11:06
bueno, la cuestión es que podemos subirlas todas 00:11:09
independientemente de cuáles sean más altas y cuáles más bajas 00:11:13
y luego ir corrigiendo 00:11:16
vamos a poner pad numérico número 1 00:11:16
vamos a dar a letra G 00:11:19
seguido de Z y vamos a empezar a subir 00:11:21
ahí está 00:11:23
y debería de coincidir 00:11:24
veis que aquí tenemos unas cuantas que sí y otras que 00:11:26
claramente están, que se han 00:11:29
o se han excedido o no han llegado 00:11:32
vamos a poner el pan de América número 3 00:11:35
¿cuáles son aquellas que claramente parece que son 00:11:36
más altas de lo que digo? pues esta, esta cumbrera 00:11:41
esta cumbrera e incluso esta 00:11:44
a lo mejor es verdad, a lo mejor es mentira 00:11:47
esta, 3 00:11:50
¿vale? 00:11:53
vamos a bajar, G seguido de Z 00:11:56
vale 00:11:59
y esta de aquí 00:12:03
estos dos, vamos a seguir bajando 00:12:07
G seguido de Z hasta que coincida todo, si es que es así de simple 00:12:13
y está lo mismo 00:12:18
G seguido de Z, ahí está, y veis que ya empieza 00:12:19
a tener todo mucho mucho más sentido bien pues ya está o sea una vez que lo tengo todo encajado 00:12:25
y parece que efectivamente está todo encajado pues vamos a coger los vértices y vamos a empezar 00:12:33
a unir entre sí los vértices para crear las caras entonces está este este este este este vértice 00:12:39
letra E, ahí tendríamos 00:12:48
ahí se nos ha 00:12:51
se nos ha capado 00:12:53
he hecho yo mal 00:12:55
a ver, este vértice 00:12:57
con este, este 00:13:03
este, este, este y este 00:13:05
a ver 00:13:08
deberían de unirse en un solo 00:13:11
en una sola cara, cosa que no, bueno 00:13:15
Pues yo creo que en cualquier caso, por la razón que sea, topológicamente, pues la termino de unir de esta manera. 00:13:17
Uno todos estos vértices entre sí. 00:13:24
De esta otra manera. 00:13:29
Pruebo que efectivamente la cosa está funcionando. 00:13:31
Vale, a ver. 00:13:36
Vale. 00:13:41
Sigo por aquí. 00:13:43
Este vértice, este, este, este y este. 00:13:44
estos tres vértices unidos entre sí 00:13:47
aquí tendríamos toda esta parte de la cubierta, todo este plano 00:13:52
este otro plano, probablemente me pase lo mismo que en el anterior 00:13:56
que hay que hacerlo por más de un polígono 00:14:02
ah mira, este me lo ha cerrado bien, y vamos a la parte interior 00:14:05
este, este, este, y este es 00:14:09
plano, este, este, este, este, y este es otro, y todo esto es un solo plano, y finalmente, por aquí, cerraríamos. 00:14:13
y comprobamos que efectivamente 00:14:30
todo encaja como un puzzle sideral 00:14:35
todas las caras en el ángulo adecuado 00:14:39
pues como podéis apreciar 00:14:44
el ejercicio es bastante exigente 00:14:49
sobre todo en términos de precisión 00:14:51
pero con todo y con eso hemos sido razonablemente capaces de reproducir una cubierta empleando esta estrategia en la que lo que hemos hecho es básicamente coger las cumbreras 00:14:55
y una vez que las teníamos dibujadas en planta, pues es subirlas en base a las cuatro caras que englobaban, 00:15:18
que enmarcaban precisamente el resto del tejado de la cubierta. 00:15:33
Pues nada, muchas gracias por vuestra atención. 00:15:38
Este ejercicio creo que, igual que a mí, os va a dejar un rato agotados o agotadas. 00:15:40
quizá es el momento de hacer una pequeña pausa 00:15:46
para retomar luego con mayor impulso 00:15:49
las siguientes piezas. Muchas gracias por vuestra atención 00:15:54
y hasta el siguiente vídeo. 00:15:58
Idioma/s:
es
Autor/es:
Fernando Briones
Subido por:
Fernando B.
Licencia:
Dominio público
Visualizaciones:
285
Fecha:
30 de junio de 2024 - 11:24
Visibilidad:
Público
Centro:
IES ALFREDO KRAUS
Duración:
16′ 02″
Relación de aspecto:
1.78:1
Resolución:
1920x1080 píxeles
Tamaño:
223.57 MBytes

Del mismo autor…

Ver más del mismo autor

EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
