Ajuste fino de parábola con el medidor de campo
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:
Incluye ajustes del medidor, uso del mismo para un ajuste correcto de acimut, elevación y ángulo de polarización, y guardado de las medidas.

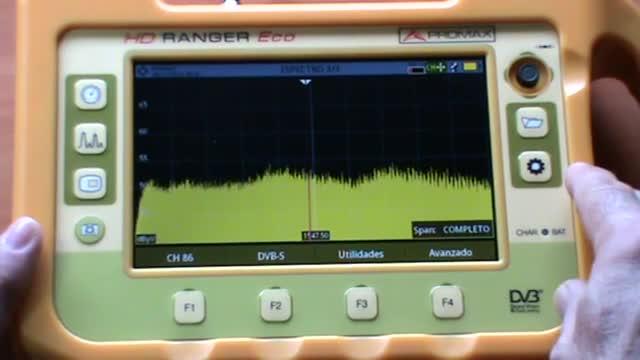

vamos ahora a preparar el medidor para realizar
00:00:08
medidas en la banda de satélite
00:00:12
vamos entonces a configuración
00:00:15
seleccionamos banda satélite
00:00:21
fijaos que en la pantalla sale el simbolito
00:00:26
de que estamos en esa banda mediante una antena parabólica
00:00:29
también tenemos que decirle a nuestro medidor
00:00:35
que debe alimentar el LNB
00:00:37
también podemos revisar el nivel de referencia
00:00:47
y ponerlo en el valor que nos parezca conveniente
00:00:51
podemos empezar por un nivel más alto y si necesario ir bajando
00:00:54
por último tenemos que
00:01:05
seleccionar la canalización adecuada
00:01:08
tenemos que revisar si está preparada para nuestro satélite y si no es así
00:01:11
lo buscamos
00:01:17
y lo seleccionamos
00:01:19
si no lo hacemos así
00:01:23
lo que puede ocurrir es que el cursor
00:01:24
no se quede centrado sobre el canal que queremos medir
00:01:28
a no ser que seleccionemos
00:01:31
sintonía por frecuencia pero es un poco más incómodo
00:01:33
vamos a realizar primero el ajuste fino del azimut
00:01:43
comenzamos a mover la antena
00:01:46
en el vídeo lo muevo
00:01:49
bastante más de lo que hay que hacerlo en realidad para que se aprecie bien
00:01:50
pero los movimientos tienen que ser más
00:01:56
sutiles
00:01:58
fijaos como se va moviendo hacia el este o hacia el oeste
00:02:00
los valores van cambiando
00:02:05
y tenemos que buscar el punto donde tenemos
00:02:07
los máximos valores de calidad en este caso nos fijamos
00:02:10
en el MER
00:02:14
aunque la potencia pueda no ser la más alta hay que fijarse siempre en el MER más alto
00:02:16
una vez hecho
00:02:29
afianzamos la antena
00:02:30
para que no se nos mueva
00:02:32
apretando los tornillos de forma alternativa para que no se nos gire al apretar.
00:02:34
Procedemos ahora a ajustar la elevación moviendo despacito en un sentido y en otro hasta que consigamos la máxima señal.
00:02:47
Vamos a ver cómo va variando en el medidor de campo.
00:03:04
Tenemos que darle su tiempo para que decodifique el canal.
00:03:08
y al final veremos como ya tenemos el servicio
00:03:10
y hemos conseguido un MER de 15,8
00:03:15
ya lo que queda es afianzar la posición para que no se nos mueva
00:03:19
y por último ajustamos el ángulo de polarización
00:03:25
procedemos de la misma forma a desplazar en un sentido y en otro
00:03:47
para ver cuál es el punto donde conseguimos la máxima separación de polarizaciones
00:03:53
y la mayor cantidad de señal para el canal en el que estamos midiendo.
00:03:58
Fijaos cómo según voy girando el NB, unos canales van subiendo y otros van bajando.
00:04:05
Llega un momento en que tenemos a la vista los dos grupos de canales
00:04:13
y eso sería un efecto de polarización cruzada que por supuesto es indeseable.
00:04:16
Llegamos a perder incluso el servicio
00:04:21
Una vez ajustado a su máximo valor de calidad
00:04:24
pues llega el momento de fijar la posición del LNB
00:04:38
Solo nos queda guardar las medidas
00:04:43
Lo podemos hacer apretando el botón que tiene forma de cámara fotográfica
00:04:46
durante unos segundos y se inicia una captura de pantalla
00:04:52
nos facilita un menú con el alfabeto para que podamos cambiar el nombre del fichero
00:04:57
y guardarlo en la memoria del medidor de campo posteriormente lo podemos pasar al ordenador
00:05:08
