En este vídeo os voy a explicar los ejercicios 5 y 6 de la práctica 1 de neumática. 00:00:00

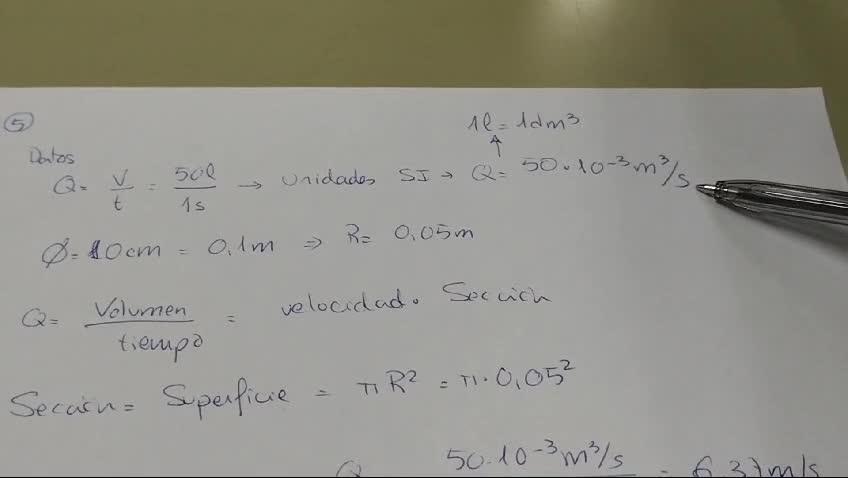

En el ejercicio 5 me piden la velocidad a la que circula un volumen de 50 litros de aire 00:00:06
por una tubería de 10 centímetros de diámetro en un segundo. 00:00:13
¿Qué datos tenemos? 00:00:21
En este caso nos dan el caudal, que es el volumen partido del tiempo, 00:00:23
porque nos dicen 50 litros, que es unidad de volumen, en un tiempo de un segundo. 00:00:29
Pero lo pasamos a unidades del sistema internacional, sabiendo que un litro de volumen es igual a un decímetro cúbico de capacidad. 00:00:36
Por lo tanto, esos 50 litros son 50 por 10 elevado a menos 3 metros cúbicos segundo, que es la unidad del sistema internacional. 00:00:47
Por otro lado, para aplicar la ecuación, el otro dato que nos dan es el diámetro. 00:00:56
Nos dicen que son 10 centímetros. 00:01:05
Con el diámetro no puedo calcular la sección de la tubería, necesito el radio. 00:01:08
Bueno, lo primero que hago es pasar estos centímetros a metros y después calcular el radio. 00:01:13
Si tengo 0,1 metros de diámetro, el radio es la mitad, 0,05 metros. 00:01:22
El caudal es igual al volumen partido del tiempo y también es igual a la velocidad por la sección. 00:01:30
Eso es algo que tenéis en los apuntes. 00:01:37
¿Qué es la sección de una tubería? 00:01:41
Su superficie, como una tubería, si no nos dicen nada, pues es un círculo. 00:01:43
Porque una tubería... 00:01:48
si esto es un tubo 00:01:52
esta sección que es el diámetro 00:01:59
es un círculo 00:02:02
la sección es pi por r al cuadrado 00:02:04
calculamos pi por 0,05 al cuadrado 00:02:11
todavía no voy a usar la calculadora 00:02:16
así que tengo que la velocidad 00:02:18
que es lo que me piden por la sección 00:02:22
por la superficie es el caudal, despejo la velocidad en la fórmula caudal partido de 00:02:24
superficie, sustituyo el dato que tenía aquí arriba, 50 por 10 elevado a menos 3 y lo divido 00:02:29
entre la sección que tengo aquí abajo, 50 por 10 elevado a menos 3 partido de pi por 00:02:36
0,5 al cuadrado, con la calculadora calculáis la velocidad que sale 6,37 y si habéis utilizado 00:02:42
estas unidades del sistema internacional, la velocidad te tiene que salir en metros 00:02:51
por segundo. En el ejercicio 6, lo único que cambia es la sección. Me dicen, calcula 00:02:55
la velocidad si la tubería tiene la mitad de diámetro. La mitad de diámetro, si era 00:03:02
0,05 metros, pues ahora va a ser 0,025. Lo calculáis con la calculadora. Así que lo 00:03:07
que cambia es la superficie de ese círculo, que ahora es pi por 0,025 al cuadrado, metros 00:03:19
cuadrados. Vuelvo a hacerlo de antes. Velocidad es igual al caudal partido de la superficie. 00:03:26
50 por 10 elevado a menos 3, dividido entre la superficie, os sale esta velocidad, 25,4. 00:03:34
Recuadramos el resultado y por último deciros que en una línea de tubería al mismo caudal 00:03:41
la ley de continuidad dice 00:03:47
que cuanto menor es la sección 00:03:50
mayor es la velocidad 00:03:52
porque claro, al reducirse el tubo 00:03:53
lo que tenemos es esto 00:03:56
bueno, es un poco exagerado 00:03:57
aquí tengo 00:04:01
el mismo caudal 00:04:03
o sea, el mismo volumen 00:04:05
tiene que pasar por esta tubería 00:04:07
que es el doble de gorda que esta 00:04:09
por lo tanto, lo que cambia aquí 00:04:10
es la velocidad, que aquí va mucho más lento 00:04:13
y aquí como tiene que pasar 00:04:15
a la misma velocidad, el mismo volumen de agua, pues tendrá que pasar más rápido 00:04:17
porque si no, no consigue pasar. Bueno, espero que os haya quedado claro. 00:04:23
