Breve explicación de transistores

Esta semana vamos a ver los transistores, que va a ser el último componente electrónico que vamos a ver en profundidad. 00:00:00

Los demás los iremos viendo según los vayamos necesitando directamente en el simulador. 00:00:05

Los transistores son un componente electrónico que se utiliza para amplificar señales eléctricas o como interruptor. 00:00:12

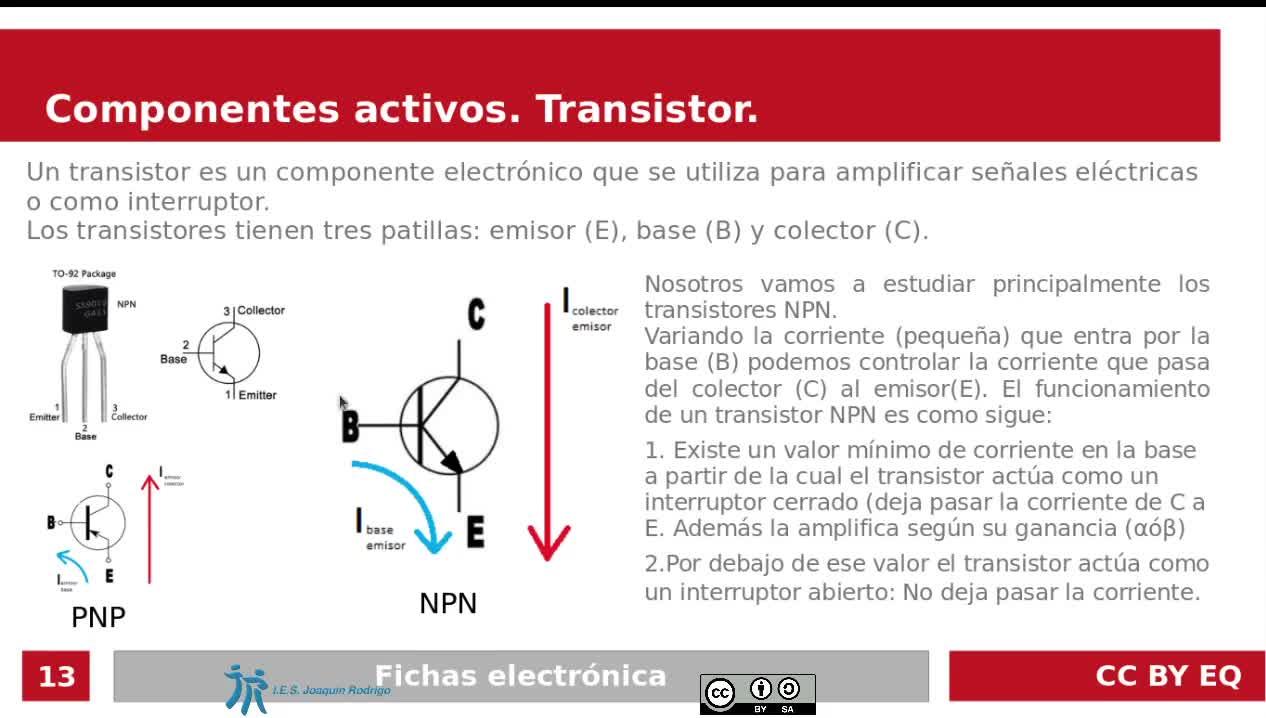

Vamos a ver que tienen este aspecto, como veis aquí en este gráfico, y tienen tres patillas, el emisor, la base y el colector. 00:00:20

hay dos tipos de transistores, los PNP y los NPN 00:00:28

esto es positivo, negativo, positivo, negativo, positivo, negativo 00:00:36

no os voy a explicar exactamente cómo es esto 00:00:40

depende de la composición que tienen, química 00:00:45

nosotros los que vamos a utilizar son los NPN 00:00:48

que son los que están representados aquí, su funcionamiento en este gráfico 00:00:51

gráfico, a ver que se me ha ido aquí, en este gráfico. Entonces, esta sería la patilla 00:00:56

de la base, esta la del colector y esta la del emisor. ¿Cómo funciona? Pues variando 00:01:05

una pequeña corriente que entra por la base, que sería esta que está pintada de azul, 00:01:11

pues lo que se consigue es controlar la corriente que pasa del colector al emisor. Entonces, 00:01:19

Hay un valor mínimo de esta corriente, de la corriente de la base, a partir del cual el transistor actúa como si fuera un interruptor cerrado, es decir, deja pasar la corriente del colector al emisor. 00:01:27

Y por debajo de ese valor mínimo, el transistor sería como un interruptor abierto, es decir, no deja pasar la corriente del colector al emisor. 00:01:40

Cuando está cerrado, es decir, cuando por aquí está pasando la cantidad de corriente suficiente, además esta corriente, la que pasa del colector al emisor, es amplificada, es decir, es mucho mayor que la pequeña corriente que entra por aquí. 00:01:53

Vamos a ver ahora cómo actúa como interruptor 00:02:10

Cuando el interruptor está abierto, es decir, no deja pasar la corriente 00:02:16

Porque por la base no está entrando ninguna corriente ni pequeña o incluso cero 00:02:22

Pues se dice que está en corte, es decir, un transistor está en corte o está apagado 00:02:30

cuando I sub B es cero o es muy pequeña 00:02:35

y entonces no deja pasar la corriente del colector al emisor 00:02:40

esto no lo he dibujado yo, lo he buscado de internet 00:02:45

y luego lo que he hecho ha sido representarlo en Tinkercad 00:02:51

entonces hay una batería de 12 voltios 00:02:54

que yo he puesto aquí tres baterías en serie para juntar 12 voltios 00:02:57

acordaros que las baterías cuando están en serie se suman 00:03:00

en total tengo 12 voltios, entonces, luego está el pulsador y una resistencia de seguridad, 00:03:04

que es la que controla más o menos la cantidad de corriente que pasa por I sub B. 00:03:12

Bueno, aquí yo lo he dibujado al revés, pero funciona igual, ¿vale? 00:03:17

Primero he puesto la resistencia y luego el pulsador. 00:03:20

Y por el otro lado está un LED y una resistencia, que es la resistencia de protección del LED, 00:03:23

y aquí está el transistor. 00:03:32

Entonces, cuando yo pulso el pulsador, que sería aquí, pues la corriente pasa por I sub B y entonces el transistor, digamos que se cierra, es decir, que es como un interruptor cerrado y pasaría la corriente de I sub C al emisor, volviendo a la batería. 00:03:34

¿Cómo es aquí? Pues cuando yo pulso el pulsador, la corriente que viene de las baterías pasa por aquí, pasaría por el cable verde y llega a esta línea que es el emisor 00:03:55

El emisor es la patilla, perdón, la base, la base es la patilla del centro 00:04:06

Cuando ahí le llega la corriente, pues entonces el transistor lo que hace es cerrar la conexión entre el colector, que es esta patilla, y la base, que es la otra 00:04:11

Y entonces, al pasar esa corriente, se enciende el LED. 00:04:21

¿Cómo actúa como amplificador? 00:04:26

Para verlo, usamos el mismo circuito y lo que hacemos es poner dos amperímetros, 00:04:28

uno en el circuito de la base, por donde pasa la corriente de la base, y otro en el circuito del colector. 00:04:35

Bueno, pues vemos que cuando pulsamos el pulsador, si la corriente que llega a la base es 1,13 miliamperios, vemos que la otra corriente es muchísimo mayor, tiene una ganancia aproximadamente de 9, es decir, si yo divido Ic entre Ib, pues me da 9, la beta, que es la ganancia del transistor, sería 9. 00:04:44

Bueno, normalmente cuando nosotros implementamos un transistor en un circuito, nos dice el fabricante cuál es la ganancia. Es decir, cómo va a ser la corriente en el colector en función de la corriente en la base. Y ya. 00:05:07
