Breve explicación diferencias entre corriente continua y corriente alterna

Más información Transcripción

Descargar la transcripción

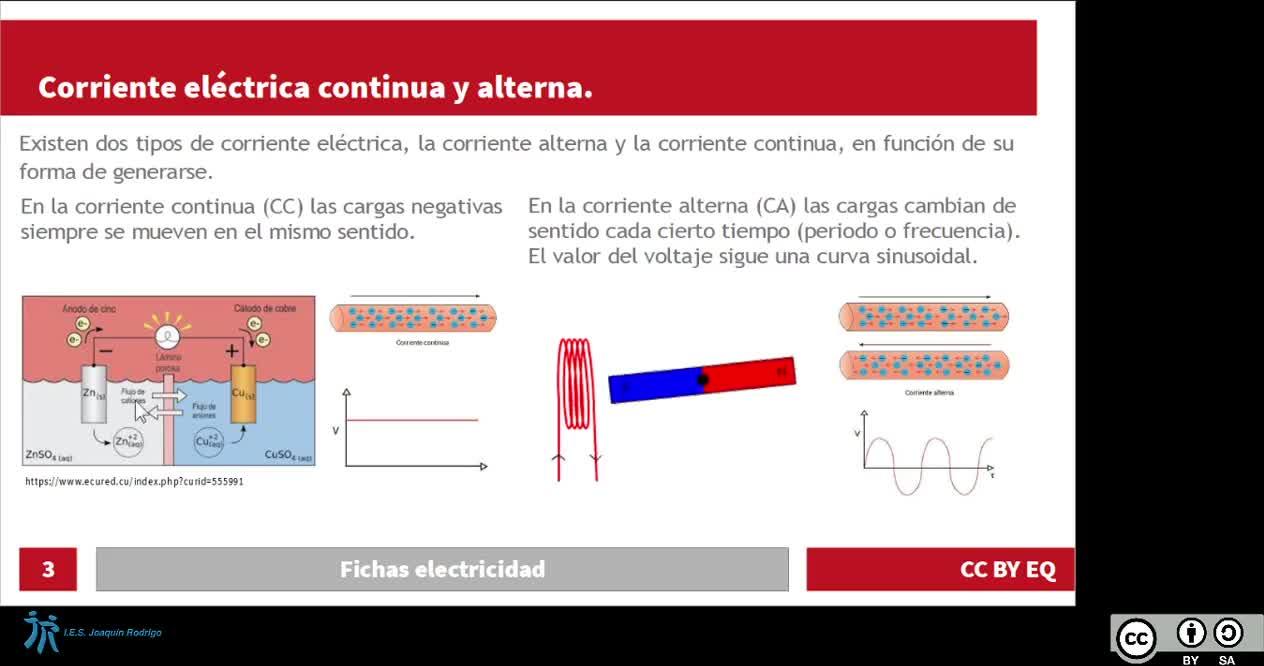

Vale, existen dos tipos de corriente, la corriente continua y la corriente alterna. 00:00:00
Hay algunos circuitos que son mixtos, que por un lado circula corriente alterna, por otro circula corriente continua, 00:00:07
ya veremos algún ejemplo, aunque son más complicados, pero nosotros en este curso sobre todo vamos a estudiar circuitos con corriente continua. 00:00:13
La corriente continua es la que en las cargas eléctricas, es decir, los electrones se mueven siempre en el mismo sentido 00:00:23
Vamos a ver que se escribe así, normalmente lo vamos a ver escrito como CC, corriente continua 00:00:34
Aquí en este dibujito que yo os he puesto lo que hay es el interior de una pila, así es como funciona una pila 00:00:39
Una pila funciona de esta forma, no lo vamos a estudiar porque eso se estudia en física o en química 00:00:47
si queréis saber más lo podéis mirar aquí en este enlace 00:00:52
pero vamos, en principio lo que tenemos que aprender nosotros de la corriente continua 00:00:56
es que los electrones siempre van en la misma dirección 00:01:01
y más o menos la representación suele ser esta 00:01:03
que es un voltaje continuo 00:01:07
los electrones siempre están en la misma dirección 00:01:09
y en la corriente alterna las cargas cambian de sentido 00:01:12
cada cierto tiempo 00:01:17
nosotros en tercero no lo hemos visto, en cuarto sí 00:01:19
pero normalmente una corriente alterna se genera así, como estáis viendo 00:01:22
lo que se hace es mover un imán cerca de un conductor 00:01:26
este sería el conductor, de una bobina de un conductor 00:01:30
y este es el imán, que por ejemplo es en las centrales eléctricas 00:01:33
por ejemplo, en una central hidráulica 00:01:39
el agua entra por unas turbinas, el agua que cae del pantano 00:01:41
Entra por unas turbinas y lo que hace es hacer girar unos imanes cerca de un cable 00:01:45
Bueno, hay un fenómeno que se llama la inducción electromagnética 00:01:51
Que hace que cuando un imán está cerca de un conductor y está en movimiento 00:01:54
Pues se genera una corriente dentro del conductor 00:02:02
¿Y qué ocurre? Pues como veis aquí, cada vez que pasa uno de los polos cerca del conductor 00:02:05
La corriente cambia de sentido y por eso la corriente alterna 00:02:11
los electrones van en un sentido durante un periodo de tiempo 00:02:15
y después van en sentido contrario 00:02:20
¿cómo se representa esto en voltaje? 00:02:22
pues así, ay perdón 00:02:24
unas veces el voltaje es positivo y otras es negativo 00:02:29
normalmente la corriente alterna suele tener esta forma, sin usualidad 00:02:32
bueno, pues esto está aquí, es un poquito más lo que os acabo de decir 00:02:35
está escrito lo que es la corriente continua 00:02:44
que es cuando todos los electrones, vamos a repetirlo un poco 00:02:46
se mueven dentro de un circuito siempre en la misma dirección 00:02:50
una cosa importante 00:02:53
el circuito tiene que estar cerrado 00:02:55
si el circuito no está cerrado los electrones no se mueven 00:02:58
hay una de las preguntas del test que algunos habéis fallado 00:03:01
que se refiere a esto 00:03:03
bueno, no miento, no es del test 00:03:07
es de la práctica de la placa protoboard 00:03:09
pues tener cuidado 00:03:13
tiene que estar el circuito cerrado para que haya una corriente 00:03:16
Si no, no hay. En este movimiento de electrones siempre se produce del borde negativo del generador al borne positivo. 00:03:18
Pero, y esto es muy importante, convencionalmente la corriente eléctrica se representa al revés. 00:03:28
Siempre va a ir del borne positivo al negativo. ¿Por qué es eso? 00:03:34
Porque cuando se empezaron a estudiar los fenómenos eléctricos todavía no se conocía cómo era la estructura de la materia. 00:03:39
Ya no se conocían los átomos ni los electrones, entonces nadie se imaginaba que ahí es que había cargas eléctricas moviéndose. 00:03:47
Pero como ellos cogieron la convención de representar la corriente eléctrica desde el positivo hasta el negativo y les funcionaban las fórmulas, porque de hecho funcionan, pues desde entonces y ahora se sigue representando así. 00:03:53
La corriente eléctrica del borne positivo al negativo, ¿vale? 00:04:10
bueno y en los circuitos de corriente continua lo que hemos dicho antes 00:04:14
el voltaje es constante, suele ser siempre de unos pocos voltios 00:04:17
aquí hay 12, nosotros vamos a utilizar muchos circuitos incluso con menos 00:04:20
con 5 voltios lo vamos a usar muchísimo, ya lo veréis cuando veamos la placa Arduino 00:04:24
la intensidad también es muy pequeña, suele ser de pocos miliamperios 00:04:31
ya veremos lo que son los amperios 00:04:37
Bueno, pues las pilas y las baterías son las que proporcionan corriente continua 00:04:38
Y suelen usarse en aparatos portátiles como móviles, juguetes, pequeñas herramientas 00:04:44
Todos vuestros móviles sabéis que tiene una batería y la batería funciona con corriente continua 00:04:50
¿Cómo se carga esa batería? Eso ya es otra cosa, ya lo veremos bastante más adelante 00:04:56
¿Vale? ¿Cómo funciona el transformador que convierte la corriente que llega a vuestras casas, que es alterna, en corriente continua para cargar la batería? 00:05:01
Bueno, la corriente alterna, ¿vale? Es una corriente cuyo valor y sentido varía de forma cíclica dentro del circuito, ¿vale? La llamamos así CA o AC en inglés, depende 00:05:16
Bueno, como os he dicho antes, este tipo de corriente es el que se genera en las centrales eléctricas 00:05:27
Y es la que usamos nosotros en nuestras casas 00:05:34
Bueno, ¿qué es esto del periodo? 00:05:36
El ciclo de movimiento, es decir, el tiempo que tardan los electrones de ir de un lado para otro 00:05:39
Pues se representa así, mirad, esto es un segundo 00:05:44
Entonces, si en un segundo la corriente, durante medio segundo los electrones van a un sentido 00:05:48
y durante medio segundo los electrones van en el otro, pues eso se dice que es un hercio, es decir, un ciclo por segundo. 00:05:55
Si hay dos ciclos por segundo, eso son dos hercios, es decir, durante dos veces los electrones van en un sentido 00:06:04
y durante otras dos veces los electrones van en el otro sentido. Esto sería una corriente de 4 hercios. 00:06:15
Bueno, pues la corriente que llega a nuestras casas tiene 50 hercios, en Europa, en América son 60 hercios, eso es, eso depende de la velocidad a la que gira ese imán que hemos visto antes, entonces si el imán gira más rápido, pues la corriente tiene más hercios. 00:06:21
y siempre se suele representar como una onda sinusoidal 00:06:39
aunque también podría ser cuadrada 00:06:45
si valiera exactamente siempre lo mismo 00:06:46
pero bueno, es así 00:06:49
la corriente de nuestras casas es sinusoidal 00:06:49
