Bien, vamos a ver cómo se dibuja en isométrica un par de arcos, una columna y un arquitrave. 00:00:00
Bueno, nosotros vamos a dibujar en realidad tres columnas, ¿vale? 00:00:07
Una dórica, otra jónica y otra corintia, luego dos arcos y el arquitrave. 00:00:11
Lo primero que vamos a hacer va a ser como una especie de bolsito de qué es lo que estamos buscando, ¿vale? 00:00:19
A mí se me ocurre que podemos poner como por aquí una columna, aquí en medio, ¿vale? 00:00:25
Esto va a ser una columna 00:00:29
Sobre esta columna va a ir un arco 00:00:33
Y al otro lado 00:00:35
Aquí, a la misma altura 00:00:39
En isométrica 00:00:41
Va a ir otra columna 00:00:42
Y lo mismo hacia acá 00:00:44
Va a haber un arco 00:00:48
Y entonces también a la misma altura 00:00:49
Va a haber así 00:00:51
Con su arco 00:00:57
Entonces 00:00:59
Tanto la parte de abajo 00:01:01
En realidad en el fondo 00:01:03
toda la estructura 00:01:04
como la parte de arriba 00:01:06
esto va a ser 00:01:08
lo que viene a representar 00:01:10
es un cuadrado 00:01:13
un cuadrado en perspectiva 00:01:14
pero sería un cuadrado 00:01:15
digamos que esta distancia y esta 00:01:17
es la misma y en perspectiva 00:01:19
ya no hay 90 grados 00:01:20
sino que se convierte en un rombo 00:01:22
debajo tendríamos los arcos 00:01:24
los arcos son en este caso 00:01:26
es como media circunferencia 00:01:29
y aquí otra media circunferencia 00:01:30
pero en direcciones contrarias 00:01:33
y las columnas son cilindros, ¿no? 00:01:34
Que hacen así, ¿vale? 00:01:38
Bien, ¿cómo se traduce eso en perspectiva isométrica? 00:01:43
Bueno, pues lo primero que hay que hacer es lo que vendría siendo el prisma principal, ¿vale? 00:01:50
O sea, esta estructura, ¿vale? 00:01:56
De prisma principal, buscando que aquí haya suficiente espacio como para meter un arco. 00:02:00

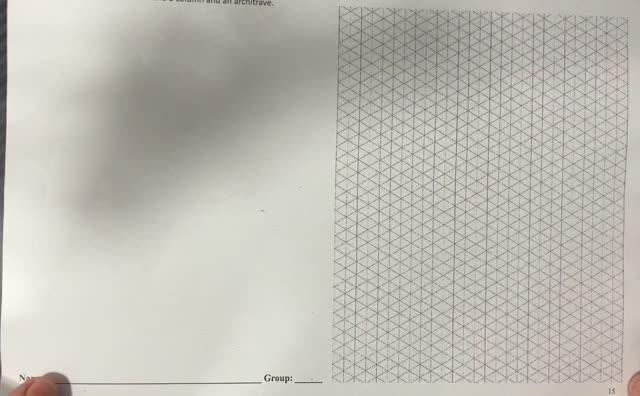

¿Vale? Entonces, lo que voy a hacer aquí va a ser dividir la hoja, bueno, la hoja no, la rejilla, por la mitad, ¿vale? 00:02:05
Voy a buscar una línea vertical que me divida el espacio a la mitad, ¿vale? De manera simétrica. 00:02:14
Entonces voy contando las alturas de los triángulos, ¿vale? 00:02:20
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26 y 27, vale, 27 es impar, así que lo voy a dividir entre 26 a 13, así que vuelvo a contar, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 y 13, vale, 00:02:23
Esta línea, y aquí sí que voy a coger el cartabón, me permite dibujar la mitad. 00:02:52
Este es el punto más bajo de mi dibujo, así que lo voy a considerar el suelo. 00:03:04
Hacia allá y hacia allá. 00:03:09
Bueno, esto lo he hecho mal, así que vamos a coger una goma de borrar. 00:03:15
La red tiene que servir para ayudarnos, entonces tenemos que seguirla. 00:03:19
¿Se pueden hacer líneas que no coincidan con la red? 00:03:23
Sí, en paralelo a cualquiera de las líneas que nos marca la red 00:03:29
Bueno, entonces 00:03:33
Hasta aquí, ¿vale? 00:03:35
De dos cuadraditos, bueno, dos triangulitos 00:03:38
Va a ser mi columna 00:03:40
Y luego necesito un número también par 00:03:45
Para poder hacer los arcos 00:03:47
Entonces, por ejemplo, uno, dos, tres y cuatro 00:03:48
La mitad del arco 00:03:51
1, 2, 3 y 4 00:03:52
¿Vale? Y aquí voy a poner 00:03:54
El inicio de mi otra columna 00:03:56
¿Vale? Mi otra columna va a ir por aquí 00:03:58
Y este va a ser el final del prisma 00:04:00
¿Vale? ¿Sí? 00:04:03
Lo que estoy haciendo es 00:04:06
¿No? Estos serían los dos triangulitos 00:04:08
4, 4 y 2 00:04:11
¿Vale? Entonces va por aquí 00:04:14
¿Vale? ¿Hasta dónde? Pues no sé 00:04:15
Pues mire, por ejemplo, hasta esta altura me parece bien 00:04:17
Más o menos, luego lo vemos 00:04:19
y aquí tendré que poner lo mismo 00:04:20
tengo que poner dos y luego cuatro 00:04:23
uno, dos, tres y cuatro 00:04:25
uno, dos, tres y cuatro 00:04:27
aquí, más dos 00:04:29
aquí tenemos 00:04:31
donde termina mi prisma 00:04:33
¿vale? 00:04:35
bueno, ¿de qué altura va a ser mi prisma? 00:04:38
pues esta altura 00:04:40
por ejemplo me parece que está bien 00:04:41
vamos a llevarlo aquí hasta la mitad 00:04:43
así 00:04:44
y por aquí 00:04:47
¿vale? porque me has dicho que era un rombo, ¿no? 00:04:50
esto tiene que ser igual 00:04:55
esto va por aquí y se me sale de la hoja 00:04:56
no me importa 00:04:59
¿vale? y por aquí arriba 00:05:00
¿vale? va a llegar aquí 00:05:03
si esto está bien hecho, este punto al bajarlo 00:05:06
debe coincidir con la línea 00:05:08
de aquí de aquí 00:05:10
¿vale? bueno, pues este sería 00:05:11
como la caja 00:05:14
¿vale? donde yo luego voy a ir 00:05:16
dibujando 00:05:18
Vale, lo primero que voy a hacer va a ser los arcos, ¿vale? 00:05:19
Entonces voy a dar un poquito de espacio por aquí arriba, por ejemplo, como tres cuadrados o así, ¿vale? 00:05:23
Para dibujar aquí mis arcos, ¿vale? 00:05:28
La columna va por aquí, ¿vale? 00:05:32
Entonces, recordemos, este arco, a ver, si esta pared estuviera de frente, ¿vale? 00:05:36
La pared sería así, ¿vale? 00:05:44
Sí, así. 00:05:46
Esto ya lo hemos visto. 00:05:49
esto es un arco de medio punto, media circunferencia, ¿vale? 00:05:50
Esa es la circunferencia completa, ¿vale? Sería con centro ahí. 00:05:54
Eso es si fuera de frente, pero no está de frente, sino que está en oblicuo, ¿vale? 00:05:58
Está en perspectiva, entonces se convierte en esta forma. 00:06:03
De tal manera que estos puntos, ¿vale? 00:06:07
Pasan a ser diagonales, ¿no? En vez de ser perpendiculares. 00:06:12
y se forma aquí lo que sería un óvalo, ¿vale? 00:06:16
Nosotros ya hemos visto óvalos con tangencias, ¿vale? 00:06:22
Pero no hemos visto cómo se hace en isométrica. 00:06:26
Creo que no lo hemos visto, no lo sé. 00:06:29
Vale, entonces, vamos a centrarnos en cómo es un círculo, ¿vale? 00:06:31
Un círculo, ¿sí? 00:06:37
Es, bueno, una circunferencia, ¿vale? 00:06:41
Todos sus puntos tienen la misma distancia respecto del centro, ¿vale? 00:06:43
Entonces, esto y esto mide lo mismo, esto y esto mide lo mismo, porque es un radio. 00:06:46
Entonces, una circunferencia se puede inscribir dentro de un cuadrado, ¿no? 00:06:50
¿Vale? 00:06:57
Sí. 00:06:58
Tenemos el vértice 1, el vértice 2, el vértice 3 y el vértice 4 de un cuadrado. 00:06:59
¿Vale? 00:07:05
Cuando esto se traduce a isométrica, ¿vale? 00:07:05
Tenemos un rombo, ¿no? 00:07:10
¿Vale? 00:07:13
Esto ya no es un cuadrado, sino que se convierte en un rombo, ¿verdad? 00:07:14
Este ángulo ya no es de 90 grados, sino que en isométrica va a ser de 120, este también va a ser de 120, este es de 60 y este es de 60, ¿vale? 00:07:17
Pero equivalen a los mismos puntos, 1, 2, 3 y 4, ¿vale? 00:07:27
La circunferencia toca los puntos medios del lado, de los lados del cuadrado. 00:07:33
Y el óvalo también va a tocar los puntos medios del rombo, de tal manera que por aquí va a ir un arco, que va a ser igual que este, por aquí va a ir un arco pequeñito, que va a ser igual que este. 00:07:41
Este sería como el centro del óvalo. Estos radios ya no son perpendiculares entre sí. 00:07:56
¿Vale? Pues eso lo vamos a dibujar aquí. ¿Vale? ¿Cuál es el procedimiento? 00:08:01
Para dibujar un arco, ¿vale? O un óvalo, ¿vale? O una circunferencia anisométrica, 00:08:06
necesitamos un rombo, es decir, que los lados midan lo mismo. 00:08:12
¿Vale? Entonces, si aquí miden 1, 2, 3, 4, 5, 6, 7 y 8, hacia abajo tienen que medir lo mismo. 00:08:17
1, 2, 3, 4, 5, 6, 7 y 8. ¿Vale? 00:08:24
Aquí tendríamos lo que vendría a ser un rombo en isométrica. 00:08:28
Este sería el punto número 1, este sería el punto número 2, este sería el punto número 3 y este sería el punto número 4. 00:08:35
Y los puntos medios hay que marcarlos. 00:08:42
Podéis contar cuadraditos, ¿vale? 4, 4, 4, 4. 00:08:48
Entonces, los arcos tienen que pasar por estos puntos. 00:08:51
Para hacer este arco de aquí 00:08:54
Lo voy a hacer con el compás 00:08:57
Es muy fácil 00:08:59
Como hacíamos con el rombo 00:09:00
Lo único que tengo que hacer es centro en el punto número 3 00:09:03
Hago centro en el punto número 3 00:09:06
Y uno 00:09:09
Estos dos puntos medios 00:09:10
Los de arriba 00:09:13
Están a la misma distancia del punto 3 00:09:13
Puedo trazar un arco 00:09:21
Y borrar 00:09:23
Lo que no me gusta 00:09:25
bien, para hacer este arco de aquí 00:09:26
hago centro en uno 00:09:31
y uno 00:09:33
estos otros dos puntos 00:09:37
con el mismo radio 00:09:39
bien, como un óvalo está formado 00:09:41
por cuatro arcos de circunferencia 00:09:46
tangentes entre sí 00:09:48
necesito un centro de circunferencia 00:09:49
que esté alineado con este punto 00:09:52
y con el tres 00:09:54
y con este punto y con el uno 00:09:55
así que cojo la regla 00:09:57
y uno. Cada punto con su centro. Así y así. Y esto me da el centro del tercer arco. Hago 00:09:58
centro aquí, me llevo el lápiz aquí y trazo un arco. Ha salido un poquito más corto porque 00:10:12
no he hecho centro exactamente donde yo debía. Y para llegar al otro centro sería igual. 00:10:21
cruzamos 00:10:30
y cruzamos 00:10:31
este ya me ha salido bien 00:10:43
una pena que me haya salido bien este 00:10:44
porque yo quería que me saliera bien el otro 00:10:47
vale, vamos a borrar y hacerlo mejor 00:10:49
es lo bueno 00:10:51
de estar haciendo un borrador 00:10:53
que podemos borrar 00:10:55
a ver, por algún motivo 00:10:56
no he hecho bien el centro 00:11:00
vale, bien 00:11:01
¿qué pasa? 00:11:06
pues pasa lo siguiente, que yo en realidad no quería 00:11:08
hacer la circunferencia completa, yo solamente quiero hacer media circunferencia, así que 00:11:10
puedo borrar esta parte de aquí, que no la necesito, ¿vale? Mi arco va así, ¿vale? 00:11:13
Vale, es interesante entender que igual que la columna, bueno, ahora esto no es una columna 00:11:28
todavía, es un pilar, ¿vale? Pero si el pilar va por aquí, ¿vale? De aquí este grosor 00:11:33
hacia adentro va a tener también 00:11:37
el mismo grosor. 00:11:39
Si llega hasta este punto de aquí, 00:11:43
aquí va a llegar hasta aquí, ¿vale? 00:11:44
Eso significa que por aquí vamos a tener también 00:11:46
un poquito de arco, ¿no? 00:11:48
Que aquí va a haber un poco de volumen, ¿vale? 00:11:49
Aquí tendríamos nuestro primer arco, ¿vale? 00:11:53
Vamos a hacer lo mismo en este otro lado, ¿sí? 00:11:59
¿Os acordáis? 00:12:03
Serían, habíamos dicho que íbamos a bajar 00:12:04
tres cuadraditos, o sea, tres triangulitos, 00:12:07
1, 2 y 3, hasta aquí 00:12:10
¿Vale? 00:12:12
¿Sí? 00:12:14
Que vamos a coger 2 para el pilar 00:12:15
Y luego 00:12:18
1, 2, 3, 4, 5, 6, 7 y 8 00:12:19
Y otros 2 para el pilar 00:12:23
Perfecto 00:12:25
Bajamos por aquí 00:12:26
Y bajamos por aquí 00:12:28
Vale 00:12:31
Y yo, bueno 00:12:32
Lo que voy a hacer ahora 00:12:34
Es trabajar menos 00:12:36
No voy a hacer la circunferencia entera para luego borrarla, sino que voy a hacer solo media circunferencia. 00:12:38
Entonces, lo que tengo que calcular, el cuadrado sí que lo tengo que calcular. 00:12:44
Este sería el punto número, bueno, puede ser el 1 o el 2, quiero decir, es un vértice del cuadrado, este es el 2. 00:12:49
Tengo que bajar 8, 1, 2, 3, 4, 5, 7 y 8 aquí para hacer el 3 y por aquí tendríamos el 4. 00:12:56
Si os contáis, tienen cuatro lados del triángulo 00:13:05
Por cada lado de cuadrado 00:13:11
Entonces, para hacer este arco 00:13:13
Tengo que hacer centro en cuatro 00:13:16
De aquí hasta el punto medio del otro lado 00:13:18
Lo he hecho muy grande 00:13:26
Más pequeño, así, perfecto 00:13:28
Mucho mejor 00:13:31
Marco un poquito más 00:13:32
Llega hasta el punto medio del otro cuadrado 00:13:33
Por aquí 00:13:37
uno, este punto 00:13:42
que es por donde quiero hacer el otro 00:13:46
con el punto número 4 00:13:47
y el otro punto medio 00:13:50
del cuadrado, que es por donde 00:13:52
tiene que pasar mi arco 00:13:54
con el centro del 2 00:13:55
¿vale? 00:13:58
que es exactamente 00:14:00
lo que he hecho aquí 00:14:01
pero en espejo 00:14:03
y sin dibujar este otro arco 00:14:06
¿vale? así que se supone 00:14:07
no lo he hecho bien, aquí hay algún error 00:14:09
Ahí tenemos el centro en un punto gordo de este arco. 00:14:11
También tenemos que tener en cuenta que si este es el rombo, si unimos las diagonales de los ángulos menores, 00:14:32
nos van a pasar por los centros de las circunferencias pequeñas. 00:14:42
O sea, que aquí también lo podemos comprobar, que aquí también pasa, ¿vale? 00:14:47
Que el centro está aquí. 00:14:51
Vale, pues ya tengo mis dos arcos, ¿vale? 00:14:53
Acá puedo abrirlos, pues ya los tengo. 00:14:58
Vale. 00:15:01
Luego, a la hora de pasarlo a limpio, a tinta, en el papel vegetal, pues solamente calcaría este arco y este otro. 00:15:02
No tengo que hacer ni los trazados auxiliares, ni el cuadrado, ni el rombo, o sea, ni el rombo, ni nada de eso. 00:15:10
¿Vale? 00:15:14
Ahora vamos con las columnas, ¿vale? 00:15:15
Desde los puntos medios, que es donde se apoyan los arcos, voy a bajar un puntito más, ¿vale? 00:15:16
Entonces mis arcos van a terminar aquí y a partir de ahí voy a hacer las columnas. 00:15:24
¿Qué diferencia hay entre columna y pilar? 00:15:29
Pues los pilares son prismas, ¿vale? 00:15:35
O sea, tienen una base poligonal, sobre todo normalmente cuadrada, ¿no? 00:15:38
O rectangular, ¿vale? 00:15:41
Tú tiras para arriba, esto es un pilar, ¿vale? 00:15:44
Pero las columnas son redondas, ¿vale? 00:15:47
Son cilindros, ¿vale? 00:15:49
A veces, bueno, a veces son más cónicas que cilíndricas, ¿vale? 00:15:52
Pero bueno, vendría a ser un cilindro, ¿vale? 00:15:56
Entonces esto digamos que lo que tenemos que hacer es curvarlo, ¿vale? 00:15:58
En este caso, como es muy pequeño, vamos a hacer las curvas a mano, ¿vale? 00:16:04
También hay unas plantillas que os puedo dejar. 00:16:08
lo que quiero decir es que para el ejercicio necesito que me hagáis un par de arcos con compás, ¿vale? 00:16:10
En el que calculéis exactamente los arcos, pero luego el resto de círculos, si lo sabéis hacer bien a mano, 00:16:18
pues no tengo ningún problema en que, ¿vale? Vayáis curvando, haciendo curvas, ¿vale? 00:16:23
Teniendo en cuenta que la curva tiene que estar siempre metida, o sea, el óvalo tiene que estar siempre metido dentro de un rombo, ¿vale? 00:16:30
Entonces, tiene que ser como así, ¿vale? 00:16:38
Entonces, estamos haciendo como más pequeña el cilindro, ¿vale? 00:16:43
Dentro del pilar, ¿vale? 00:16:51
Es como meter dentro del pilar un cilindro, ¿vale? 00:16:56
Esta sería la columnita, ¿vale? 00:16:59
Se queda esto más grueso y dentro la columna. 00:17:05
Y luego además ya veremos cómo la vamos a ir modificando. 00:17:11
Entonces esto se convierte en un cilindro, ¿vale? 00:17:14
Aquí vamos a hacer lo mismo, ¿vale? 00:17:17
Convertimos esto en cilindro y aquí abajo también, ¿vale? 00:17:19
Siempre pasando por los puntos medios. 00:17:23
Podéis hacer más despacito, ¿vale? 00:17:27
Y marcamos un poquito más. 00:17:29
Y borramos la parte de pilar que no queremos, ¿vale? 00:17:31
Volviendo a repasar la otra. 00:17:40
Yo lo estoy haciendo muy rápido, pero porque también tengo bastante maña, ¿vale? 00:17:42
Vosotros podéis irlo haciendo más despacito. 00:17:46
Tampoco hace falta que hagáis 20 columnas, con una me valdría, ¿vale? 00:17:50
Con un cilindro, que si es más gruesa, sí que podéis utilizar el compás. 00:17:53
¿Vale? Esto digamos que es para cosas pequeñas. 00:17:59
Se quedaría así, ¿vale? 00:18:11
El prisma iría por aquí, o sea, el prisma del arco iría por aquí, 00:18:15
y la columna como un poquito hacia adentro, ¿vale? 00:18:18
¿Vale? La traducción aquí sería como así, ¿vale? 00:18:24
Y el prisma dentro, perdón, el cilindro dentro, la columna dentro, ¿vale? 00:18:31
Esto sería así, ¿vale? 00:18:39
Y esto es más grueso, como que la columna viene como por dentro, ¿vale? 00:18:43
Así en chiquitita, ¿sí? ¿Se entiende? 00:18:50
¿Vale? Sería como así. 00:18:55
Vale. 00:18:57
Bueno, pero no contentos con hacer columnas normales, 00:18:58
o sea, columnas así tan modernas, ¿vale? 00:19:02
Simplemente cilindros. 00:19:04
Vamos a darle un toque clásico a esto 00:19:05
Y vamos a dibujar aquí una columna dórica 00:19:08
¿Cómo es una columna dórica? 00:19:11
Bueno, lleva unas dimensiones concretas, de fuste y tal 00:19:13
Pero básicamente una columna dórica viene a ser 00:19:16
Pues eso, lo que sería el cilindro 00:19:18
Que en realidad no era cilíndrico 00:19:21
Sino que era un poco más ancho por abajo que por arriba 00:19:22
Pero bueno, me vale 00:19:25
Y aquí llevaba como un círculo más grande 00:19:26
Que lo podemos hacer más grande que la propia columna 00:19:29
lleva un círculo más grande 00:19:34
que es un abaco 00:19:37
y luego bajaba así 00:19:37
a lo que venía siendo 00:19:40
el equino 00:19:42
y luego aquí tenía otra cosa 00:19:44
como un anillo 00:19:46
y bajaba recto 00:19:49
bueno, bajaba ya, os he dicho, no era recto realmente 00:19:51
se ve un poco inclinado 00:19:53
y luego tenía aquí unas 00:19:54
fustas 00:19:55
bueno, pues eso lo vamos a hacer aquí 00:19:57
entonces con este círculo grande lo que hacemos es 00:20:00
Meterle un círculo 00:20:02
O sea, con el círculo pequeño 00:20:04
Quería decir, le hacemos un círculo más grande 00:20:06
¿Vale? Que sostenga 00:20:08
El arco 00:20:10
Y pide el arco 00:20:14
Hacemos aquí una cosa más grande 00:20:16
Siempre con control 00:20:18
¿Vale? 00:20:21
Y luego lo bajamos esto 00:20:27
Así 00:20:28
Esta es nuestra versión en isométrica 00:20:31
Es un poco como de juguete, ¿no? 00:20:33
Ya sabéis, cuando se hacen las cosas en 00:20:36
Playmobil o en Lego 00:20:38
Pues no son exactamente 00:20:43
¿Vale? 00:20:44
Basadas en hechos reales pero no del todo naturales 00:20:46
¿Vale? Y esta sería 00:20:49
Nuestra columna dórica en 00:20:50
Isométrica 00:20:53
Vale, ahora tenemos una más difícil 00:20:55
Que es la corintia 00:20:57
La corintia tenía aquí 00:20:58
Como unas volutas 00:21:00
Las podía haber hecho a este otro lado 00:21:02
Pero bueno, unas volutas 00:21:04
Que son así como una almohadilla 00:21:06
¿Vale? Así 00:21:08
Y aquí tenía también unas 00:21:10
Unas cositas, ¿no? Era así 00:21:13
Y esto 00:21:15
Tampoco iba recto realmente, ¿vale? 00:21:15
Pero bueno, y abajo tenía 00:21:18
Esto que se llama toro 00:21:20
¿Sabéis lo que es un toro? Pues como un donut 00:21:22
¿Vale? Vendría a ser como 00:21:24
Una forma así 00:21:26
Un donut, un toro 00:21:28
Una escocia 00:21:30
Que es lo mismo pero al revés 00:21:32
O sea, así la giro 00:21:34
y luego otra especie de toro 00:21:36
pero que se llamaba plinto 00:21:39
¿vale? 00:21:40
es como así 00:21:42
¿cómo dibujo esto yo en 00:21:44
en isométrica? 00:21:47
bueno, pues vamos a empezar por abajo 00:21:51
¿vale? y lo mismo 00:21:53
voy a hacerle alrededor de la columna 00:21:55
circunferencias más grandes 00:21:57
¿vale? si esta es la circunferencia pequeña 00:22:00
voy a hacer aquí 00:22:01
alrededor una circunferencia 00:22:03
grande 00:22:05
que me haga como la 00:22:06
¿vale? me hace la 00:22:09
el plinto, perdón, me hace el plinto 00:22:12
¿vale? 00:22:17
dice el profe, es que no estás utilizando geometría 00:22:19
lo estás haciendo a mano, bueno, con base geométrica 00:22:21
¿vale? estoy haciendo 00:22:23
pues eso, mi 00:22:25
mi interpretación 00:22:27
¿vale? entonces aquí tendríamos 00:22:29
¿vale? 00:22:31
es importante haceros los bocetos previos 00:22:33
¿eh? uy, perdón, no lo estoy mostrando en cámara 00:22:35
importante haceros un poco los bocetos 00:22:37
para entender por dónde van las cosas. 00:22:39
Y por aquí tendríamos el fuste de lo que es la columna. 00:22:41
Y aquí lo que vamos a hacer es meterle un prismita también 00:22:46
que luego traduciremos en volutas. 00:22:55
Lo mismo, no es del todo geométrico, pero está basado en geometría. 00:23:15
El pie del arco. 00:23:22
si necesitáis utilizar la regla 00:23:23
usadla 00:23:31
lo que os decía antes 00:23:34
podéis hacer líneas que no formen parte 00:23:36
de la red isométrica 00:23:38
pero las líneas 00:23:41
tienen que seguir de alguna manera 00:23:42
la misma dirección 00:23:44
cuando sea necesario 00:23:48
aquí no está siguiendo la misma dirección 00:23:51
pero aquí lo pretendía 00:23:54
bueno, pues aquí tenemos 00:23:56
las volutas del orden 00:23:59
jónico 00:24:00
y ahora vamos con el corintio 00:24:02
a ver, el corintio está formado 00:24:07
aquí abajo también tiene 00:24:11
el plinto, la escocia y el toro 00:24:13
¿vale? 00:24:15
pues eso como 00:24:16
un torito aquí, la escocia 00:24:17
así 00:24:21
y luego 00:24:21
el plinto 00:24:24
¿vale? 00:24:26
el fuste también era canalado, pero bueno, no lo vamos a hacer 00:24:28
y luego aquí lo que 00:24:31
tenía es, ojito, porque 00:24:33
es como un 00:24:35
cono, ¿vale? Bueno, un cono 00:24:37
truncado, así como de esta forma, 00:24:39
¿vale? Pero lleno de 00:24:41
flores, de hojas. 00:24:43
Ellos se llaman 00:24:46
hojas de acanto, ¿vale? 00:24:47
Tienen así como una cosa así. 00:24:49
Y aquí una estrellita, una florecita de... 00:24:51
Me parece que se llama flor de abaco. 00:24:53
A ver si... ¿vale? 00:24:56
Bueno, lo he dibujado fatal, pero 00:24:57
lo miramos en internet 00:24:59
como es la hoja de acanto. 00:25:02
Bueno, la hoja de acanto no tiene casi nada que ver 00:25:05
con lo que son las hojas de acanto de las columnas corintias, 00:25:08
pero bueno, también son aproximaciones. 00:25:12
El acanto es una planta que se utilizaba para relajarse, 00:25:16
eso tipo, como mila, tipo tila, 00:25:21
y simbolizaba la eternidad. 00:25:24
Vale, bueno, pues ni tan mal, ¿eh? 00:25:28
Entonces, aquí lo mismo, alrededor de este círculo, vamos a hacer uno más grande, así, esto sigue apoyándose aquí, y luego por aquí, en otro rumbo, 00:25:29
por aquí 00:25:48
vamos a dibujar un arco 00:25:51
para poner 00:25:56
bajamos por aquí 00:25:57
y desde abajo 00:26:04
igual que antes 00:26:05
bordeamos el plinto 00:26:07
la escocia 00:26:14
y el dono, digo el toro 00:26:17
leches de 00:26:18
bueno y esto ya pues un poco 00:26:24
a lo, no se nos olviden 00:26:27
como estas cositas así que se parecen 00:26:29
a las volutas 00:26:31
son como unas antenitas 00:26:34
así, curiosas 00:26:36
y lo llenamos de flores 00:26:37
¿vale? lo tenemos 00:26:39
bueno, el arquitrave 00:26:43
no deja de ser esto de aquí 00:26:45
lo que está por encima del arco 00:26:47
¿vale? lo podemos decorar un poquito 00:26:49
si queréis, vamos a poner unos casetones 00:26:52
vamos a aprovechar 00:26:54
que el arco es más 00:26:56
vamos a poner aquí un casetón 00:26:56
hacia adentro un poquito 00:26:58
Aquí le ponemos otro casetón 00:27:00
Ya sabéis 00:27:04
Buscando siempre simetría 00:27:05
¿Vale? 00:27:07
Los casetoncitos 00:27:09
Aquí 00:27:11
Así 00:27:11
Y aquí arriba lo que podemos hacer 00:27:23
Es que si esto le damos un poquito de grosor 00:27:26
Vamos a arreglar 00:27:28
Bueno, así 00:27:32
Y esto lo metemos un poco hacia abajo 00:27:39
Pues hemos creado 00:27:45
Una terracita 00:27:50
que no tiene acceso 00:27:50
porque no hay acceso 00:27:53
pero 00:27:55
vale, bueno pues este ejercicio 00:27:56
hay que hacerlo, se siente 00:28:08
y luego ya cada uno que diseñe 00:28:09
su propio espacio 00:28:12
fantástico, maravilloso 00:28:13
Valoración:
  • 1
  • 2
  • 3
  • 4
  • 5
Eres el primero. Inicia sesión para valorar el vídeo.
Idioma/s:
es
Materias:
Dibujo Técnico
Niveles educativos:
▼ Mostrar / ocultar niveles
  • Educación Secundaria Obligatoria
    • Ordinaria
      • Primer Ciclo
        • Primer Curso
        • Segundo Curso
      • Segundo Ciclo
        • Tercer Curso
        • Cuarto Curso
        • Diversificacion Curricular 1
        • Diversificacion Curricular 2
    • Compensatoria
  • Bachillerato
    • Primer Curso
    • Segundo Curso
Autor/es:
Lucía S.
Subido por:
Lucia S.
Licencia:
Reconocimiento - No comercial - Sin obra derivada
Visualizaciones:
11
Fecha:
12 de noviembre de 2024 - 6:58
Visibilidad:
Público
Centro:
IES AVENIDA DE LOS TOREROS
Duración:
28′ 18″
Relación de aspecto:
1.62:1
Resolución:
640x396 píxeles
Tamaño:
567.01 MBytes

Del mismo autor…

Ver más del mismo autor

Comentarios

Para publicar comentarios debes entrar con tu nombre de usuario de EducaMadrid.

Comentarios

Este vídeo todavía no tiene comentarios. Sé el primero en comentar.


EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
