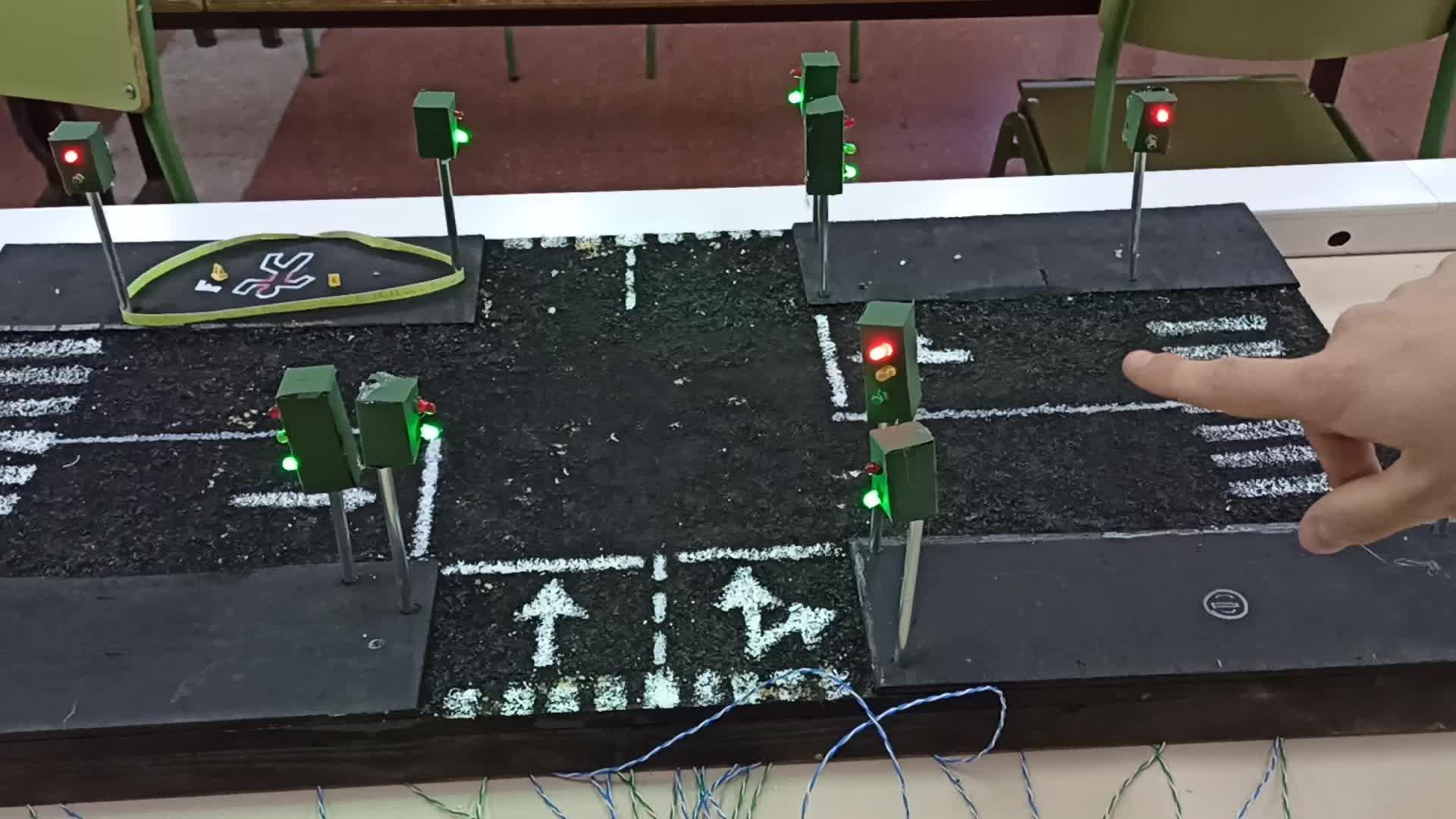

Tenemos una marqueta de una intersección de un cruce, en un cruce para coches, con semáforos de peatones y para vehículos. 00:00:00
Tenemos una avenida principal con dos carriles y luego una calle que cruza con dos carriles de sentido único. 00:00:08
Bueno, aquí este puede girar a la derecha y en este caso igual. 00:00:16
Pues nada, hemos utilizado el módulo de alimentación de arduino para alimentar la salida directamente 00:00:21
a 5 voltios, hemos utilizado una protoboard con 29, 28 resistencias que lo hemos cableado 00:00:30
con el negativo de cada led, lo hemos hecho al final porque si lo metemos dentro del semáforo 00:00:38
pues ya se nos iba de las manos. 00:00:43
Hemos utilizado el PLC1200 para programar todas las secuencias con lenguaje ladder que 00:00:47
hemos entregado a Portal. 00:00:56
En total son cuatro secuencias y una quinta que es para reiniciar el ciclo. 00:00:59
Usando temporizadores TONE y seteo y reseteo de memorias, activamos y desactivamos las LEDs. 00:01:07
Y ya está el bucle. 00:01:21
Y las salidas no tienen retroalimentación, no tienen función set y reset. 00:01:22
Se sacan directamente con las memorias que se han programado. 00:01:27
Pues muy bien. 00:01:34
