SEPARADOR DE OBJETOS POR COLOR.PLC SIEMENS 1200 - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 4 de junio de 2021 por M.carmen C.

287 visualizaciones

Más información Transcripción

Descargar la transcripción

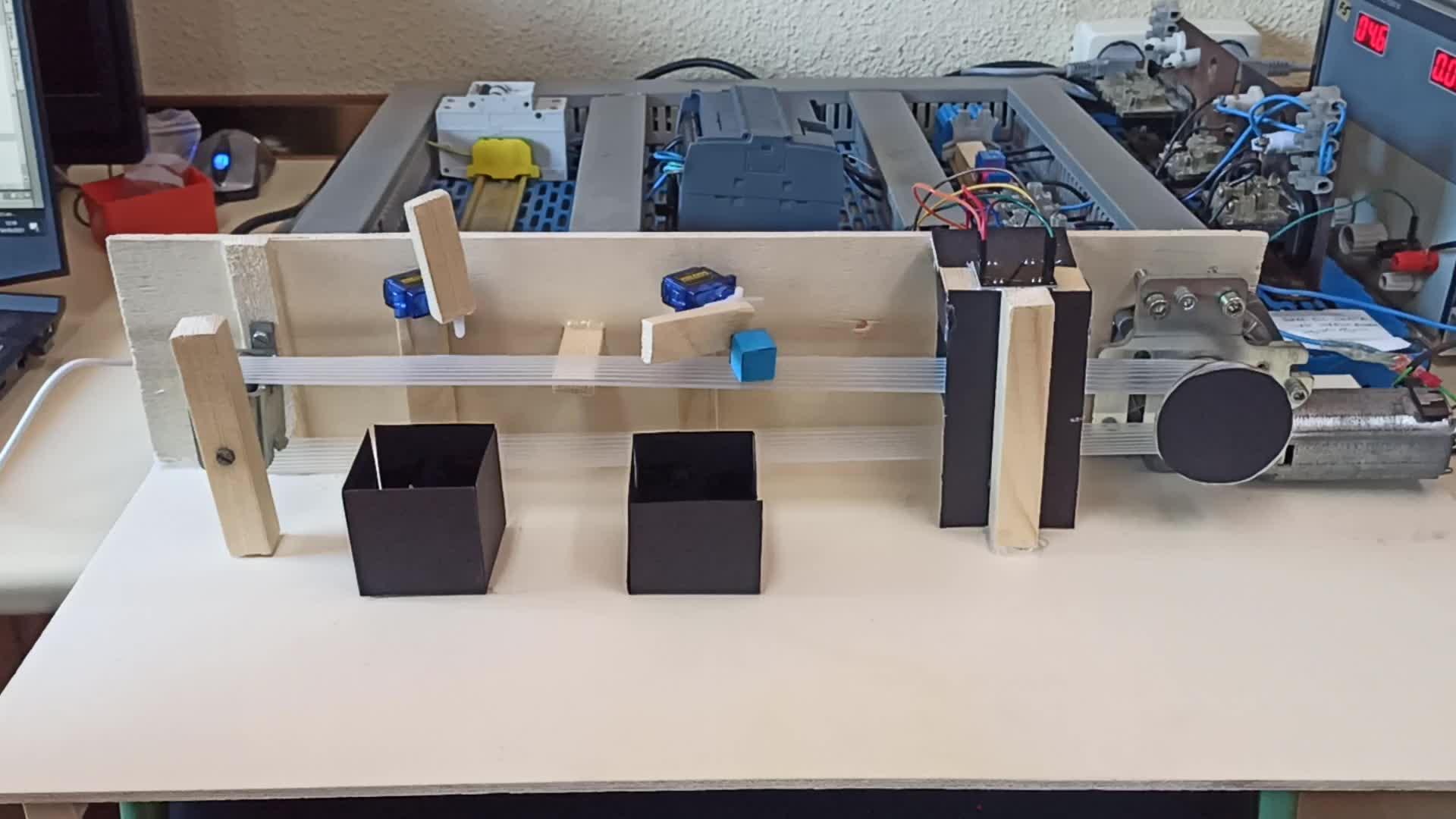

Buenos días a todos, vamos a exponer nuestro proyecto, en sí es una cinta transportadora con un selector de color 00:00:00
direccionado por unos servomotores que cuando detecte un respectivo color se bajaría el otro servomotor 00:00:06
luego retoma su posición original, detecta otro color, bajaría el otro servomotor y retomaría su posición inicial 00:00:17
y todo ello estaría controlado 00:00:29
por un arduino 00:00:32
pero lo que es el autónomo 00:00:33
que manda y dirige el arduino 00:00:36
como si fuera un interruptor binario 00:00:38
como 0 y 1 00:00:40
es el PLC 00:00:41
que actuaría y mandaría 00:00:42
todas las señales respectivas del arduino 00:00:45
como el motor 00:00:48
es el PLC 00:00:49
muy bien 00:00:50
ahora si accionamos 00:00:51
el start o stop 00:00:54
se activaría el motor y iniciaría 00:00:56
la secuencia de la cinta 00:00:58
Y cada una con su respectiva luz. 00:00:59
Exacto. 00:01:01
Cuando está activado, se enciende la luz verde y se pone todo en marcha. 00:01:02
Y cuando se pulsa el botón rojo, se enciende la luz roja y se para todo. 00:01:06
Muy bien. 00:01:10
Y ese sería el funcionamiento. 00:01:12
Entonces, explicar un poquito el motor, cuántas salidas tenemos y cuántas entradas tenemos, hemos dicho. 00:01:13
Tenemos una salida de la Q00, que es el Arduino. 00:01:18
luego más adelante 00:01:25
tenemos una salida 00:01:27
al relé 00:01:29
que del relé sale 00:01:30
el cerrado a la roja 00:01:32
y el abierto al verde 00:01:35
luego 00:01:37
es que no veo 00:01:39
y luego la última salida 00:01:42
es hacia este motor 00:01:44
que está alimentado con 00:01:46
24 voltios 00:01:47
de corriente latino 00:01:48
vale, ya probamos por última 00:01:50
y para muy bien el proyecto está muy bien el sensor este el sensor de color 00:01:53
chicos y qué le pasa que lo tenemos que poner esto funciona por frecuencia de 00:01:58
colores de colores la roja el azul y la verde y depende de los valores que dé 00:02:04
pues hay que ajustar la pinza y será pues el color que quiera muy bien 00:02:09
entonces hacemos la última prueba y ya le doy también el color de ese sitio 00:02:13
rojo vale el servo detecta muy bien y se baja 00:02:21
el sensor de color detecta que es azul y baja el servo muy bien muy bien chicos 00:02:29
un aplauso me encanta 00:02:36
