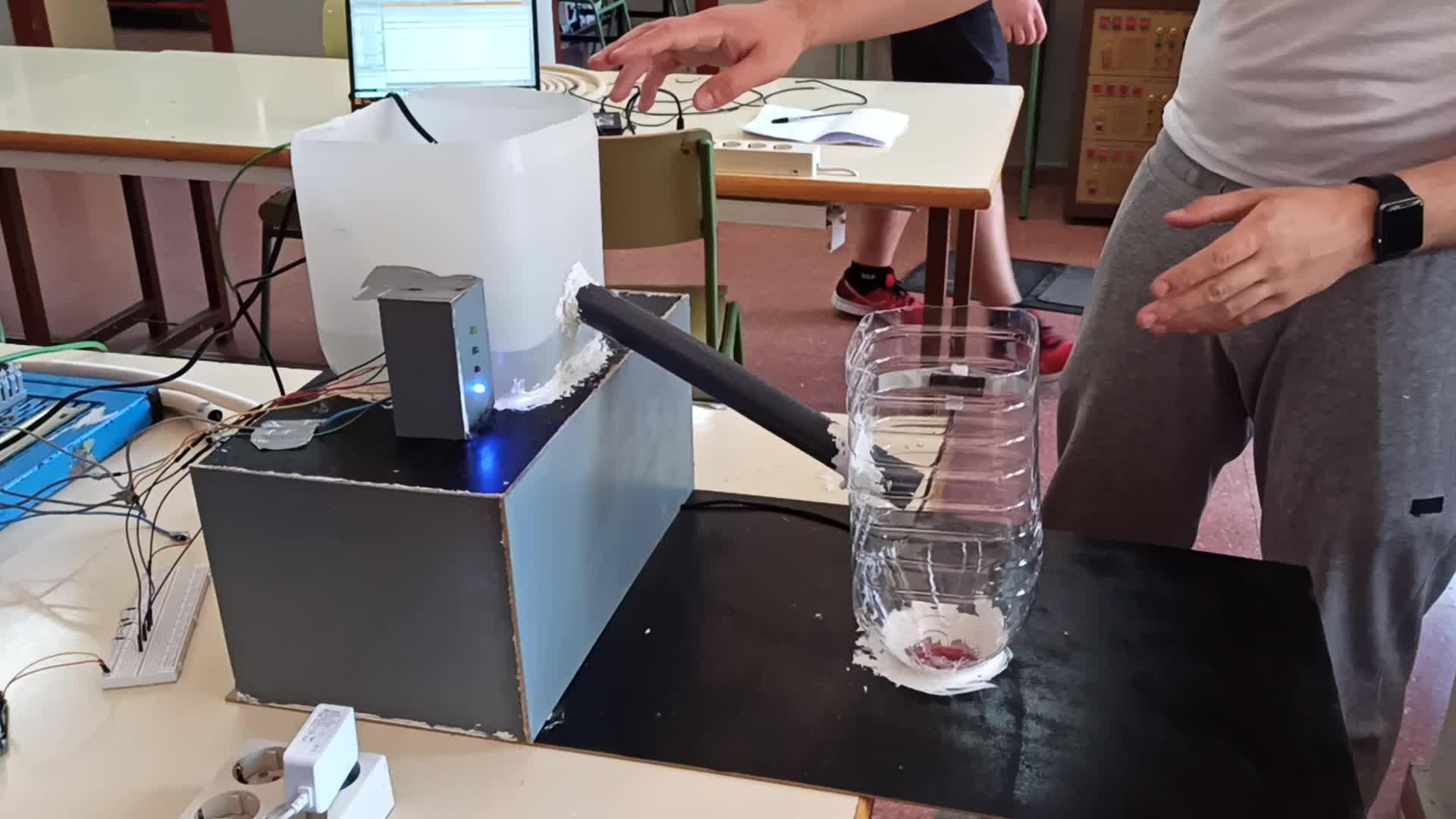

Hola, bueno, mira, nuestro proyecto consiste en una presa con bomba de agua. 00:00:00
El trabajo consiste en dos recipientes con distinta altura para que circule el agua, 00:00:04
un semáforo compuesto de cuatro LEDs. 00:00:08
Si continuamos por aquí, tenemos la PLC con las entradas, 00:00:12
que son los distintos sensores y ya, y luego las salidas, 00:00:16
que son la bomba de agua y los cuatro LEDs del semáforo que he dicho anteriormente. 00:00:21
Vale, los sensores, imagino que son sensores que miden el nivel de agua. 00:00:24
Los sensores se alimentarán con una fuente externa con 25 voltios, que aquí va conectado, y las salidas, las de los leds, están conectadas a 5 voltios gracias al arduino, que va conectado ahí, y la de la bomba a 220 voltios, la cual conectamos a través de un magneto térmico a la luz. 00:00:28
El funcionamiento del trabajo es sencillo 00:00:45
Una vez que el sensor de agua coge el punto alto 00:00:51
Se activa la roja porque se ha activado el sensor bajo 00:00:59
Y ahora en un momento se activará la luz verde 00:01:05
Cuando se activa la luz verde se activa el agua 00:01:09
Y, claro, si el agua llega hasta el nivel de arriba, que es el bloqueo, se pararía. 00:01:12
Un bloqueo de emergencia. 00:01:23
Se para. 00:01:25
Se para con un cierto retraso la bomba. 00:01:25
Y se enciende la luz de emergencia. 00:01:29
Intermitente, que es una luz de emergencia, porque habría un supuesto rebose de agua. 00:01:31
Una vez que no llega a ese nivel, pues ya sigue. 00:01:36
Perfecto. 00:01:38
Muy bien. 00:01:40
Echa un poquito más de agua. 00:01:40
Bueno, ya. 00:01:42
Para que fuese otra vez tendríamos que simular que llega al nivel alto, que sería el momento en el que tendría que ir. 00:01:43
Y esto para solo cuando llegue hasta la luz, que indica que ya no está el sensor activado. 00:01:53
Ahora mismo todavía están subiendo el agua. 00:01:58
En este caso para, que indica que hay que rellenar el recipiente. 00:02:02
Muy bien. 00:02:06
Como no detecta este sensor, no lo sentimos. 00:02:07
Pero si subiese un poquito más el nivel, pues otra vez podría acender solo de emergencia y se pararía. 00:02:09
Vale, este es el sensor que detecta que el nivel está lleno 00:02:13
Sí 00:02:16
Vale 00:02:16
Esto indica ahora que hay que rellenarlo 00:02:17
Y no está ningún sensor de aquí activado 00:02:18
Claro, no está ningún sensor bajo ni alto activado 00:02:20
Muy bien, chicos 00:02:22
