UT 7 - Enrutamiento - 01 - Conceptos básicos de Packet Tracer - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 12 de abril de 2020 por Francisco J. H.

321 visualizaciones

Enrutamiento: Conceptos básicos de Cisco Packet Tracer, simulador de redes.

Más información Transcripción

Descargar la transcripción

Hola de nuevo, soy Javier, seguimos en el módulo de redes locales y vamos a ver, para empezar, las nociones básicas sobre el simulador Cisco Packet Tracer. 00:00:03
Para ello recordad que podéis bajar la última versión de la página de netacad.com utilizando el usuario y contraseña que os dimos a principio de curso. 00:00:13

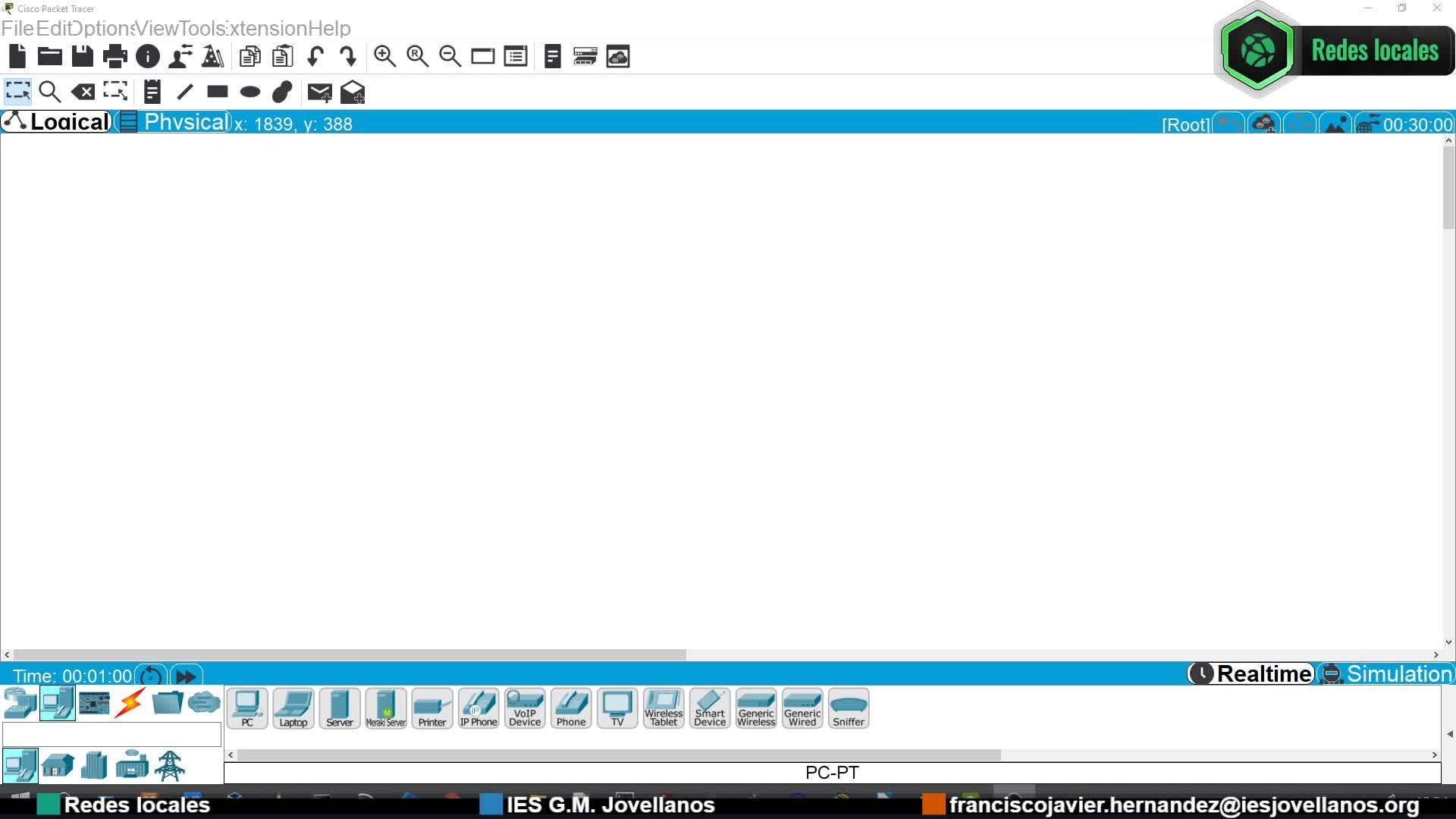

Voy a abrir la ventana de Packet Tracer, aquí la tenemos. 00:00:22
Entonces vamos a ver unas nociones muy básicas para poder crear una red local, pero para empezar os voy a enseñar aquí abajo, tenéis los dispositivos que se pueden crear, dispositivos finales, de interconexión, cables, etc. 00:00:26
Vamos a empezar con algo muy básico, que es un equipo. Está en End Devices, PC, y ya pincho en el área de trabajo y se crea. Siempre tenemos que tener seleccionada esta herramienta, la herramienta de selección, y si pincho sobre el PC, me aparecen opciones en la disposición física, aquí tenéis cómo es un PC. 00:00:42
y aquí en la 00:01:01
estaña de configuración, a mí no se me ve entera 00:01:03
pero a vosotros se os verá, ¿vale? porque 00:01:05
bueno, tengo el tamaño de letra bastante 00:01:07
grande, aquí en la configuración 00:01:09
si elegís la interfaz, fase 00:01:11
ethernet, que es la tarjeta 00:01:13
la NIC, podéis poner la dirección IP 00:01:15
y la máscara, una dirección IP 00:01:17
normal y corriente 00:01:19
¿vale? y su máscara barra 24 00:01:21
asociada, genial 00:01:25
en settings podéis poner la puerta de enlace, si tuviésemos 00:01:26
en esta casa no tenemos, pero vamos a suponer 00:01:29
que es la 254, por ejemplo 00:01:31
¿vale? y aquí podríamos poner DNS 00:01:34
etcétera, ¿vale? lo que queráis 00:01:36
configurar del equipo 00:01:38
¿bien? que otra opción interesante 00:01:39
es la pestaña de desktop 00:01:42
aquí tenemos la consola de comandos 00:01:44
¿ok? y funciona como la de 00:01:46
Windows, como la MS2 00:01:47
aquí tenéis el IP config, veis 00:01:49
la dirección que he configurado, la puerta de enlace 00:01:52
la máscara, puedo hacer 00:01:54
un ping al local 00:01:56
¿vale? y me contesta 00:01:57
¿Vale? Algunas cosas básicas 00:02:02
¿Qué dispositivos de interconexión existen? 00:02:04
Sabéis que tenéis routers 00:02:07
Tenéis switches 00:02:09
¿Vale? Hubs, bueno ya conocéis muchos 00:02:10
Inalámbricos 00:02:13
Vamos a poner un switch 00:02:14
A mí me gusta utilizar este, el PT Switch 00:02:15
¿Vale? Que es el switch de Packet Tracer 00:02:19
Muy bien 00:02:21
Y si pincháis sobre él, con esta herramienta elegida 00:02:22
Con la herramienta de selección, igual que en el PC 00:02:24
Pues tenemos distintas 00:02:27
La vista física 00:02:28
configuración, consola de comandos, bueno está arrancando 00:02:30
por eso no me ha salido este mensaje 00:02:34
la consola de comandos, etc. que esto todavía no lo vamos a utilizar 00:02:37
quiero ver que veáis como se une el PC al switch 00:02:42
¿cómo se une? pues con las conexiones 00:02:46
aquí tenéis una conexión, esta digamos que es un asistente, que elige la mejor opción 00:02:50
para conectar el PC con el switch, luego que tenéis aquí distintos cables 00:02:54
Los cables de consola, el cable directo de cobre, el de cobre cruzado, fibra, etc. 00:02:58
Como esto puede utilizar el asistente, aquí veréis que se ha conectado con un cable directo, es el que ha elegido él, para conectar el PC con el switch. 00:03:06
Fijaos esto que aparece aquí, FA0 y FA01, estos son los nombres de las interfaces. 00:03:18
Si a vosotros no os salen, aquí en opciones, preferencias, tenéis Always Show Port Labels in Logical Work, Workspace creo que es. 00:03:25
Si lo desmarcáis no sale, veis que ha desaparecido y si lo marcáis aparecen. 00:03:40
A mí me gusta dejarlo marcado porque luego veremos que es muy útil a la hora de configurar las interfaces de los routers y demás. 00:03:45
Así que si no lo tenéis, recordad, opciones, referencias y buscáis esta opción, por labels. Si lo tenéis en castellano pondrá mostrar etiquetas de puertos o etiquetas de interfaces. 00:03:50
Ok, bueno pues creo que esto es lo más básico de Packet Tracer, aquí tenéis el botón de borrar, aquí el botón de inspeccionar, este sirve para crear formas, bueno para a la hora de luego organizar una red, pues podéis elegir color de relleno y crear una forma, ¿para qué? 00:04:05
para clarificar esto, que esto es una cosa y esto es otra cosa, bueno, si vais jugando 00:04:27
con las opciones veréis que hay un montón de utilidades en Packet Tracer. Por último, 00:04:37
antes de terminar este vídeo, mostraros lo que es Real Time y Simulation. Real Time sería 00:04:43
una red que funciona a tiempo real, es decir, el equipo está funcionando, el switch está 00:04:49
funcionando, han tardado en arrancar 00:04:54
hasta que ha sincronizado 00:04:56
este enlace pues ha tardado un tiempo 00:04:58
si pongo en modo simulación 00:05:00
el tiempo se detiene, ok 00:05:02
se paró el tiempo y nos permite hacer 00:05:04
pues eso es, simulaciones 00:05:06
puedo hacer un ping de aquí 00:05:08
a otro equipo 00:05:10
puedo 00:05:11
hacer, enviar paquetes 00:05:12
simples, paquetes complejos 00:05:16
paquetes simples en este sobre de aquí 00:05:17
paquetes complejos en este de aquí y inspeccionarlos 00:05:19
¿Vale? Acordaros que aquí tenemos los filtros, los eventos, qué queremos ver, qué no queremos ver y eso se hace con el modo simulación. Y aquí de abajo tenéis los controles del modo simulación. ¿Vale? Aquí os aparecerán las PDUs que podéis borrar o crear nuevas. 00:05:22
al avanzar, retroceder, tiene un montón de posibilidades 00:05:39
acordaos que si estáis trabajando en modo simulación el tiempo está detenido 00:05:44
es decir, si yo ahora agrego otro dispositivo 00:05:47
y lo conecto al switch, esto no se va a poner nunca de acuerdo 00:05:51
porque está el tiempo parado, para que este enlace se levante 00:05:58
lo pongo en real time, incluso hay una potencia de modo real time muy interesante 00:06:01
que es poder, veis que aquí está pasando el tiempo y si esto tarda mucho 00:06:05
pero puedo avanzar. Lo avanzo, lo avanzo y ya está en verde. ¿Veis? Bueno, creo que 00:06:09
ha quedado más o menos claro los controles básicos de Packet Tracer. En el siguiente 00:06:15
vídeo os voy a explicar cómo se diseña una red local y cómo se interconexionan equipos 00:06:23
y cómo se hacen pruebas de conectividad. ¿Vale? Espero que eso haya quedado claro. 00:06:27
Si tenéis cualquier duda, ya sabéis dónde estoy. El correo, el aula virtual, todos los 00:06:31
mecanismos a vuestro alcance. Muchas gracias. 00:06:36
