¿El qué? Incluso para vosotros, para la otra clase y para vosotros. La grabación siempre la vais a tener ahí disponible.
00:00:00
Bueno, el otro día nos habíamos quedado, o en el vídeo, habíamos visto hasta las diferentes topologías de red.
00:00:09
Hoy, venga chicos, por favor, estamos en silencio, ¿vale?
00:00:19
Bien, vamos a continuar viendo un poco las características de red. Insisto que lo que utilizo es el libro digital que vosotros no tenéis acceso, pero bueno, por lo menos que esté aquí, que lo podáis tener disponible.
00:00:22

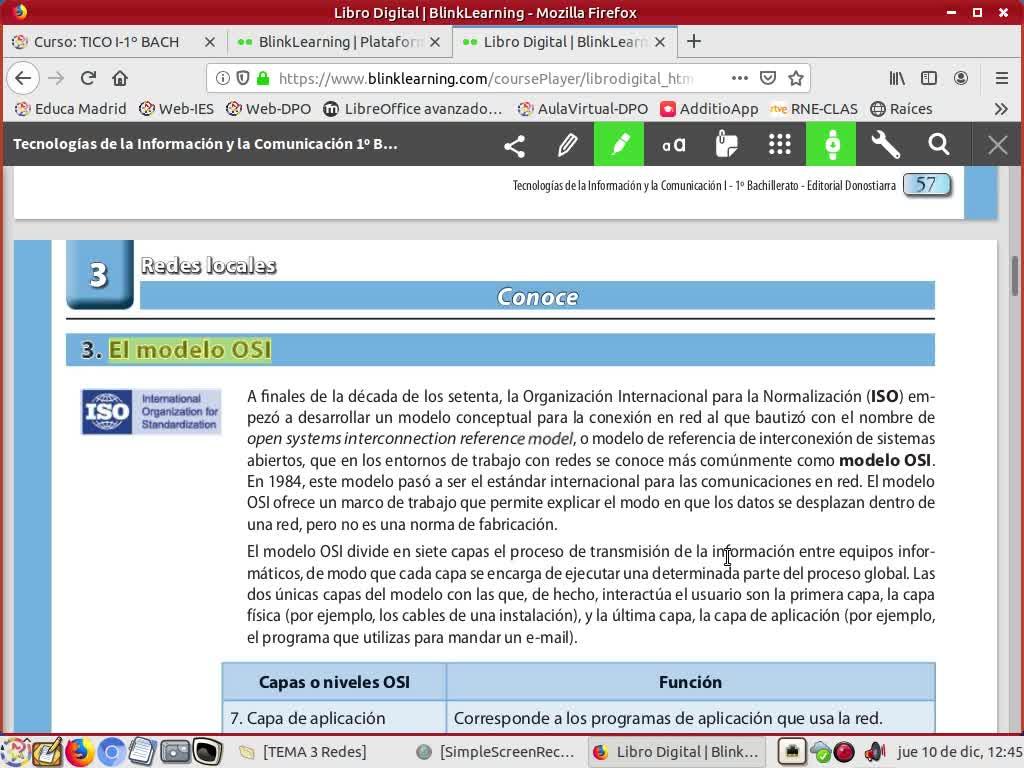

Vamos a ver qué es eso del modelo OSI. Mientras voy a ir marcando cosas importantes. El modelo OSI es un modelo que se utiliza para poder explicar o para poder estandarizar, para poder dejar la normativa básica de cómo se transmite la información desde un equipo hasta otro.
00:00:36
Incluye además cualquier tipo de... a ver, ¿cómo os lo explico? Porque es verdad que viene aquí un poquito enrevesado.
00:01:02
Lo que me trata de explicar, cuando nosotros transmitimos la información desde un ordenador a otro, lo que está haciendo es normalizar todos los elementos que intervienen en esa transmisión.
00:01:16
Entonces, ese modelo OSI incluye una serie de capas. ¿Y qué son estas capas o niveles? Son las diferentes capas o niveles de trabajo que están explicando cómo se transmite la información.
00:01:26
Los ejemplos más claros. Son siete capas. Hablamos de la primera capa, desde la más básica hasta la más avanzada. La capa uno sería la capa física. Aquí lo que se trata de normalizar o lo que se trata de explicar son las características físicas de la red.
00:01:40
Es decir, en la capa física, el modelo OSI, ¿qué es lo que está haciendo? Está explicando qué tipo de cable tengo que utilizar, qué tipo de conector tengo que utilizar, qué longitud de cable voy a utilizar. Esto es lo que me está normalizando.
00:01:58
Cuando nosotros transmitimos la información, la primera capa es la capa física, es decir, el dato tiene que circular por un cableado, ¿vale? Por un cableado o mediante una transmisión no guiada, ¿vale? De forma inalámbrica.
00:02:14
Pero siempre hay un elemento físico que es por el que va a circular. Esta sería la primera capa o el primer nivel de ese modelo OSI. ¿Qué es la capa de enlace? Es la que me está proporcionando el envío de los datos a través de ese enlace físico.
00:02:32
Es decir, nosotros vamos definiendo una serie de capas, la capa de red, la capa de transporte, la capa de sesión, la capa de presentación, la capa de aplicación. No quiero que os aprendáis todas las funciones, ni muchísimo menos.
00:02:51
Yo lo que quiero que tengáis claro es que esas capas o esos niveles lo que me están definiendo son diferentes campos de aplicación. Si yo, por ejemplo, estoy diseñando un programa para poder transmitir información de un elemento a otro y digo que estoy definiendo un programa, ¿en qué capa estoy trabajando? Pues estoy trabajando en la capa de aplicación. Corresponde a los programas de aplicación.
00:03:06
¿Me entendéis qué quiere decir esto del modelo OSI? ¿Sí? ¿No? A ver, por eso os digo que es un poquito complicado de entender. Pero la idea básica es que en esos siete niveles, cuando se transmite la información, yo estoy trabajando en un nivel o estoy trabajando en otro nivel.
00:03:33
¿Vale? ¿Sí? Bueno. De aquí no os quiero subrayar nada porque lo único que pretendo es que entendáis qué es esto.
00:03:55
Cuando nosotros estamos hablando de una transmisión cableada, hay unas especificaciones que se llaman IEEE 802, que es normalmente la más utilizada.
00:04:06
¿Qué es esto de la IEE? IEE no es más que una normativa, que en el caso de la IEE 802 es porque surge en el año 1980, en el mes 2, en el mes de febrero.
00:04:19
Y lo que trata es de normalizar o definir, en este caso, la capa física, ¿vale? Las características físicas de esa red material, de qué tipo de cableado estoy utilizando, ¿vale?
00:04:34
Entonces, dentro de esta especificación, de esta normativa IEE 802, hay diferentes tipos. Por ejemplo, la IEE 802.3. ¿Esto qué me está definiendo? Me está definiendo para las redes LAN el tipo de cable que utilizo.
00:04:48
¿Cuál es la distancia que puede haber entre los diferentes ordenadores? ¿Cuál va a ser la velocidad de transmisión? ¿Cuál tiene que ser la topología?
00:05:08
¿Si va a ser en anillos? ¿Si va a ser en estrellas? ¿Si va a ser en bus? Bueno, pues todo eso que nosotros definimos es una conexión que se denomina Ethernet
00:05:15
y que es verdad que en las redes LAN es la más utilizada. ¿Entendemos qué quiere decir esto del IEE 802? ¿Sí?
00:05:25
Es una normativa que me está especificando cómo son todos los elementos que intervienen en esa transmisión. Dentro de esa 802 hay varios tipos. La 802.3, que es la que me define la Ethernet, y aquí me vienen otros ejemplos.
00:05:34
La 802.6, que es la que me define cómo son las redes de área metropolitana, las redes MAN. La 802.11, cómo tiene que ser una red local inalámbrica, vía wifi. La 15, cómo puede ser una red inalámbrica vía bluetooth, etc. Son normativas que me definen cómo es una red, físicamente, cómo debe ser una red cuando la estamos nosotros configurando.
00:05:52
¿Vale? Bueno, esto quizá, estas dos cositas que hemos visto, ¿vale? Lo del modelo OSI, las especificaciones de este IEE 802, pues sé que puede ser algo un poquito más complicado. No os liéis con esto, ¿vale? Yo lo único que quiero que tengáis claro es qué me define el modelo OSI y qué es eso de una especificación 802, ¿vale? Qué me está definiendo.
00:06:22
Vamos a trabajar con medios de transmisión guiados, por lo menos en esta clase, ¿vale?
00:06:45
Ya veremos otra clase, los medios de transmisión no guiados, los medios de transmisión inalámbricos
00:06:53
Ya sabemos que los medios de transmisión guiados son aquellos que utilizan un cable, ¿vale?
00:06:58
Entonces, ¿qué tipos de cable y cómo lo voy a configurar? Pues hay diferentes maneras, ¿vale?
00:07:04
Hemos visto que uno de los más utilizados es el cableado, la tecnología Ethernet
00:07:09
Bien, ¿cómo se define ese cableado o esa tecnología? Bueno, pues hay diferentes lo que se llaman adaptaciones Ethernet y esas adaptaciones normalmente, veis que viene como una denominación, como se denomina, vienen especificadas mediante un número que representa la velocidad de la transmisión en megabits por segundo.
00:07:14
Es decir, yo tengo un cable Ethernet o una tecnología que es la 10 base guión 5. ¿Qué quiere decir? Pues que este 10 quiere decir que me está transmitiendo la información a 10 megabits por segundo.
00:07:42
Esta tecnología utiliza un tipo de cable que es el cable coaxial, que la distancia máxima de cableado tiene que ser de 500 metros y que la topología que yo tengo que utilizar tiene que ser una topología en bus.
00:07:56
la topología es la forma
00:08:08
en la que tú lo vas a conectar
00:08:12
acordaos un poquito cuando nosotros veíamos las topologías
00:08:14
topología en anillo, topología en estrella
00:08:18
o topología en bus
00:08:21
la topología es cómo vas a conectar físicamente
00:08:22
los diferentes nodos de esa red
00:08:25
bueno
00:08:28
no me enrollo tampoco mucho más
00:08:31
porque yo no quiero que sepamos esto
00:08:36
Yo quiero que sepáis que existen diferentes adaptaciones y que vienen definidas por una velocidad, por un tipo de cable, con una distancia máxima y con una topología que vamos a utilizar.
00:08:38
Hablamos del cable de par trenzado, que tradicionalmente ha sido el más utilizado.
00:08:53
Es verdad que ahora se está sustituyendo por la fibra óptica, ya desde hace algún tiempo, pero tradicionalmente, y lo seguimos utilizando, y además mucho, ¿vale? El cable de par trenzado.
00:09:01
Hay dos tipos de cables de par trenzado, el cable UTP y el cable STP. El UTP es un cable que no está apantallado. Eso de que no está apantallado quiere decir que es susceptible a interferencias de ondas electromagnéticas exteriores.
00:09:11
Es decir, que no está recubierto, para que me entendáis, no está recubierto ese cable por una pantalla para que las interferencias exteriores no interfieran en esa transmisión de datos.
00:09:35
Es verdad que es la más utilizada. Y dentro de estas, los cables, bueno, veis que hay diferentes cables que están trenzados entre sí, definidos por diferentes colores, ¿vale? Y todos ellos encapsulados en un material aislante, que es lo que me va a definir el cable.
00:09:48
y dependiendo del número de cables que constituyen ese, o el número de hilos, perdonadme, dependiendo del número de hilos que me definen ese cable
00:10:06
y del número de arrollamientos que puede tener ese cable, pues existen diferentes categorías.
00:10:18
Así, por ejemplo, me habla de las categorías de cables de CAT 1 y CAT 2, que normalmente se utilizan para telefonía, para voz,
00:10:25
para voz, no especificando solo telefonía, utiliza un tipo de conectores que es el RJ11, ¿sabéis cuál puede ser el RJ11? Habéis conectado la clavijita, ¿sabéis cuál es la clavijita del cable de teléfono?
00:10:32
Que es mucho más pequeña que la clavija del RJ45 del cable de red, ¿vale? Pues el RJ11 es esa clavija mucho más pequeña. El RJ45 es el que utilizamos para los cables de Ethernet. Dime.
00:10:50
No, no, de móvil no, de teléfono fijo. Cuando tú conectas un teléfono fijo a la roseta, el conector, este conector es más pequeñito. ¿Sí? Es que, bueno, si busco una imagen, ¿sí?
00:11:07
No, es igual, físicamente es igual
00:11:25
¿Vale?
00:11:31
Físicamente es igual
00:11:37
Este es el conector RJ11
00:11:38
Que es igual que el cable de red
00:11:41
Que el RJ45
00:11:43
Lo que pasa es que es un poquito más pequeño
00:11:45
Tiene menos cables
00:11:46
Yo no sé si lo adivináis por aquí
00:11:48
No, es que ni se ve
00:11:51
Es que ni se ve
00:11:52
Bueno, aquí
00:11:55
Lo veis que tiene menos cables, menos conectores
00:11:59
¿Sí? Bueno. ¿No se ve nada? Ah, bueno, aquí a lo mejor se ve mejor. Este es el RJ11. ¿Sí, chicos? Bueno.
00:12:02
Venga, otro tipo de categorías de cable que son las más utilizadas son los cables de CAT5 y CAT6, oye, los cables CAT5 y CAT6 donde el conector que utilizamos es el RJ45, ¿vale?
00:12:15
¿Vale? Veis que la categoría 5, pues principalmente en las redes Ethernet 100 base T, acordaos que veíamos algunas de ellas, la 100 base T, ¿vale?
00:12:37
Es un tipo de tecnología. ¿Sí? Venga. Y hay otro cable que es el cable de categoría 6, pues que utilizamos en cables Ethernet 100 base T a una velocidad de 1 gigabit por segundo.
00:12:47
Son cables que me permiten una mayor velocidad de transmisión. Tienen ocho pares de cables. Normalmente, además, cada color, cada cable va colocado de una manera muy definida en ese RJ45.
00:13:03
Colores de Cat5 en RJ45
00:13:20
A ver si vemos aquí algo
00:13:32
Bueno, vale, que más o menos
00:13:34
Yo no sé si lo veis por aquí bien, ¿vale?
00:13:36
Normalmente cuando se hace una conexión en ese terminal con el cableado Cat5
00:13:39
Veis los códigos de colores como tendrían que ir organizados
00:13:46
Tenemos un cablecito marrón, uno que es marrón y blanco
00:13:50
uno que es naranja, uno que es azul y blanco, uno que es azul, uno que es naranja y blanco, verde y verde y blanco.
00:13:53
Bueno, pues tienen que ir colocados en una posición determinada.
00:14:01
Y hay dos tipos de tecnologías, ¿vale? La 568A y la 568B.
00:14:05
Cambian un poco la colocación y, evidentemente, en un extremo tiene que ir colocado exactamente igual
00:14:10
que en el extremo contrario de ese cable para que la transmisión, para que pueda haber esa transmisión de datos.
00:14:15
¿Vale, chicos? Bueno, no me enrollo mucho más con esto
00:14:22
Este conector RJ45 es el que va a la roseta, es el que va a la roseta de red
00:14:27
Ahí, a ver si lo puedo subrayar, ¿vale? Pero nada, a la roseta de red
00:14:34
Es el que va a la roseta, que es el cacharrito que está en la pared para poder enchufar ese cable de red, ¿vale?
00:14:38
Eso sería la roseta
00:14:46
Y tenemos otro tipo de cable de par trenzado que es el STP, que se caracteriza por estar apantallado, ¿vale? Donde la transmisión es mucho más segura. ¿Por qué es mucho más segura? Porque al tener ese apantallamiento evita las interferencias de otro tipo de señales electromagnéticas que puedan ser externas, ¿vale?
00:14:47
Yo puedo tener un cable de red y al lado tener un cable de corriente eléctrica.
00:15:11
Bueno, pues ese cable de corriente eléctrica puede influir en la transmisión de datos.
00:15:18
Si yo tengo un cable apantallado, pues no voy a tener esa influencia.
00:15:24
Si no está apantallado, sí podría tener esa interferencia de datos.
00:15:31
Que vaya más lento, que pueda haber una pérdida de información en algún momento puntual, etc.
00:15:35
Bueno, hablamos de... ¿Hasta aquí voy bien, chicos? ¿Sí? Hablamos de instalaciones de cableado estructurado. ¿Qué es eso del cableado estructurado? El cableado estructurado no es más que la forma en la que se organizan o estructuran los cables.
00:15:41
Y aquí es verdad que viene un poco... viene un poco jaleoso, ¿vale? Yo lo veo un poco jaleo. ¿Cómo se estructuran los cables en una instalación?
00:15:59
Pero atenderme, chicos. He sacado algunas fotos y he hecho un pequeño vídeo de cómo es el cableado estructurado del instituto para que entendáis un poco qué es todo esto.
00:16:15
¿Vale? Entonces os lo voy a mostrar
00:16:28
Bueno, ¿vale? Esto sería
00:16:30
Esto, aparte de estar aquí en esta tabla de informática
00:16:34
Está en un armario de comunicaciones del centro
00:16:39
¿Vale? Que es el armario principal
00:16:42
En este cableado estructurado, ¿qué es lo que se aprecia?
00:16:45
Aunque sé que aquí lo vais a apreciar muy mal
00:16:48
Luego os voy a poner un vídeo para que lo veáis mejor
00:16:50
Este es el router
00:16:53
¿Vale? Al router le llega la señal
00:16:54
La señal de internet mediante fibra óptica. Y ese router conecta con, en este caso hay dos o tres o cuatro switches, no sé cuántos son, ahora veremos qué es eso de un switch, veremos qué es un router o las características que tiene.
00:16:58
Pero bueno, el router conecta con un switch a través de diferentes cables de una categoría determinada y de esos switches conectan con lo que se llaman los paneles de conexionado. ¿Para qué me sirven los paneles de conexionado? Pues para poder enganchar y desenganchar a mi antojo la instalación de red.
00:17:15
¿Vale? Imaginaos que yo tengo un ordenador en el aula de informática y tengo que cambiarle la configuración
00:17:38
Pues es mucho más fácil conectar y desconectar en este panel de conexionado que no tener otro cable, evidentemente
00:17:44
¿Vale? Me sirve un poquito para eso
00:17:51
¿El esquema cuál sería?
00:17:53
El esquema, si es que tengo por aquí, este es el esquema
00:17:57
¿Vale? Para que lo entendamos un poquito
00:18:00
¿Se ve algo?
00:18:02
Bueno, se ve fatal. Lo poquito que se ve. Esta sería la entrada de la línea telefónica, ¿vale? A la caja de la cometida de telefónica. Ese cableado llega hasta el router, ¿vale? Y de ese router tenemos ese cableado que va hasta el switch o los diferentes switches, ¿vale?
00:18:06
Yo puedo tener. Normalmente del router sale solo un cable. Habéis visto en el ejemplo anterior que yo tengo dos porque me puede conectar a dos switches. Pero lo habitual es, aunque yo tenga un apilamiento de diferentes switches, lo normal es que tenga solo uno y que luego los diferentes switches los conecte entre sí.
00:18:27
Pero bueno, yo tengo el router conectado con un switch. Ese switch me conecta a través de unos cables al panel de conexionado, a los diferentes paneles de conexionado que tenemos. Y de ese panel de conexionado, ya así por el interior de las paredes, lo que tengo es el cableado que llega hasta la roseta donde vamos a conectar el diferente puesto.
00:18:44
¿Vale? O los diferentes puestos. Yo puedo conectar un ordenador, puedo conectar una impresora, se puede conectar un teléfono, lo que sea. ¿Vale? Esta sería la línea o el esquemita principal. Evidentemente esto yo lo puedo complicar todo lo que quiera colocando todas las rosetas que necesite, diferentes switches, diferentes elementos, etcétera, etcétera. ¿Vale?
00:19:09
¿Entiende un poquito qué es esto del cableado estructurado?
00:19:29
¿Sí? Bueno, y con esto, pues os he hecho un pequeño vídeo de cómo está en el instituto.
00:19:34
A ver si lo podemos oír bien.
00:19:43
...dentro de un armario, donde se sustentan las líneas telefónicas, una de ellas es la fibra óptica, y la fibra óptica directamente se trae al producto.
00:19:45
Este es el router, aquí podríamos ver el K5, en este caso puede ser el K6, conecte directamente con el switch.
00:20:08
Aquí tenemos 4 switches, pero bueno, en este caso es muy extensa, pero lo único es que conecta con los switches, los switches, los que sean necesarios.
00:20:24
Y los switches conectan mediante diferentes ladrillos al panel de conexionado.
00:20:35
Todo ese panel de conexión ahora está etiquetado porque es en este panel de conexión donde lo van a cablear directamente hasta las rosetas que están en cada una de las estancias, donde directamente nosotros conectamos los 3.45 a la ordenadora.
00:20:41
¿Vale? ¿Más o menos entiendo de qué va?
00:21:04
¿Sí? Es verdad que se puede complicar casi todo lo que queramos
00:21:10
Dime
00:21:13
Sí, cada uno de esos llega hasta aquí
00:21:14
Bueno, más que hasta aquí, llega a este armarito que nosotros tenemos aquí en el aula
00:21:20
Y de aquí luego ya se distribuyen, aquí también hay otros switches y otro panel de conexionado
00:21:24
Y se va cableando hasta cada uno de los puestos
00:21:29
Es verdad que este tipo de instalación requiere muchísimo cableado
00:21:34
¿Vale? Es un cableado tipo, es un híbrido, ¿vale? Es una especie de mezcla entre diferentes topologías, pero es una topología basada en la topología en estrella y la topología en estrella sabemos que requiere de mucho cableado.
00:21:38
¿Habéis visto que es verdad que necesita mucho cableado? ¿Sí? Bueno. ¿Sigo, chicos? Bueno, por último, ya vamos a terminar con esto, ¿vale? Otro tipo de cable que utilizamos es la fibra óptica. La fibra óptica, pues es uno de los... está cada vez mucho más utilizado en la transmisión de datos y telecomunicaciones.
00:21:53
se caracteriza por estar formado por fibras ópticas. ¿Y por qué se llama fibra óptica? Pues porque por el interior lo que circula son pulsos de luz.
00:22:17
No circula una corriente eléctrica o electromagnética, circula un pulso de luz. Son haces de luz lo que está circulando por el interior de esos cableados.
00:22:27
¿Qué características tiene? Pues varias. Tiene ventajas y, evidentemente, tiene inconvenientes.
00:22:37
¿Convenientes? Ventajas. Pues que el ancho de onda es muy grande y permite, además, velocidades de transmisión muy grandes, en torno a los 10 gigabits por segundo. Y, bueno, me habla de que se pueden obtener incluso velocidades de transmisión totales.
00:22:42
¿Por qué hablo de totales? Pues porque normalmente un cable de fibra óptica no está constituido solo por una fibra, solo por un hilo, sino que es un conjunto de cables, que puede haber hasta 10. Entonces, lo que aquí estamos haciendo es multiplicar la velocidad de transmisión.
00:23:00
¿Me dice que es inmune a las interferencias electromagnéticas? Claro que es inmune, porque por el interior no está circulando una corriente eléctrica, está circulando un pulso de luz.
00:23:16
Entonces, eso no interfiere con la corriente electromagnética. Es muy segura, ¿por qué es muy segura? Porque al estar circulando por el interior a ces de luz, yo no puedo acceder a esos pulsos de luz sin haber roto previamente el cable.
00:23:27
Con lo cual, por eso la transmisión es muy segura. Luego tiene un inconveniente, por ejemplo, el coste. El coste es muy elevado porque necesita unos transmisores y unos receptores de esos pulsos de luz que son mucho más caros que los emisores y receptores de la corriente eléctrica.
00:23:46
Y por otro lado, pues que los empalmes entre las fibras, pues es no difícil de realizar, pero sí tiene cierta complejidad, es un poquito más complicado. Entonces me habla que las reparaciones en caso de ruptura del cable, pues es mucho más dificultoso.
00:24:04
Bueno, técnicamente se hace, es un poco más caro y bueno, pues ahí está un poco esa dificultad
00:24:20
Y hay luego, por último, que hay dos tipos de cables de fibra óptica, el que se llama multimodo y el que se llama monomodo
00:24:27
Y básicamente la diferencia, además de la forma en la que se está emitiendo o recibiendo ese pulso de luz, pues es la distancia a la que se puede transmitir esas señales, ¿vale? Habla diferentes aquí, se está poniendo, por ejemplo, la fibra multimodo, distancias de propagación de hasta dos kilómetros y anchos de bandas, pues mucho más elevados, ¿vale?
00:24:36
Y la fibra monomodo, monomodo que puede transmitir hasta 100 kilómetros.
00:25:03
¿Pero no lo he dicho? ¿Tienes la llave de la clase en la tabla?
00:25:09
Pues, venga, por dejarlo todo grabado, tarea que tenemos para hoy o para esta semana, ¿vale?
00:25:12
Es que en un documento de texto me hagáis un resumen de estas tres cosillas, ¿vale?
00:25:21
En un documento de texto o bien en una hoja sacándole fotos o bien directamente, como sabéis, ¿vale? Escribiendo en el editor de textos. ¿Vale, chicos? ¿Sí?
00:25:28
- Autor/es:
- David Perez Ovejero
- Subido por:
- David Jose P.
- Licencia:
- Reconocimiento - Compartir igual
- Visualizaciones:
- 140
- Fecha:
- 10 de diciembre de 2020 - 12:13
- Visibilidad:
- Público
- Centro:
- IES MIGUEL DE CERVANTES
- Duración:
- 25′ 47″
- Relación de aspecto:
- 4:3 Hasta 2009 fue el estándar utilizado en la televisión PAL; muchas pantallas de ordenador y televisores usan este estándar, erróneamente llamado cuadrado, cuando en la realidad es rectangular o wide.
- Resolución:
- 1024x768 píxeles
- Tamaño:
- 88.04 MBytes
