Campo eléctrico creado por una esfera maciza - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 8 de febrero de 2021 por Àngel Manuel G.

136 visualizaciones

En este vídeo calculamos el campo eléctrico creado por una esfera maciza con carga repartida uniformemente usando la ley de Gauss.

Más información Transcripción

Descargar la transcripción

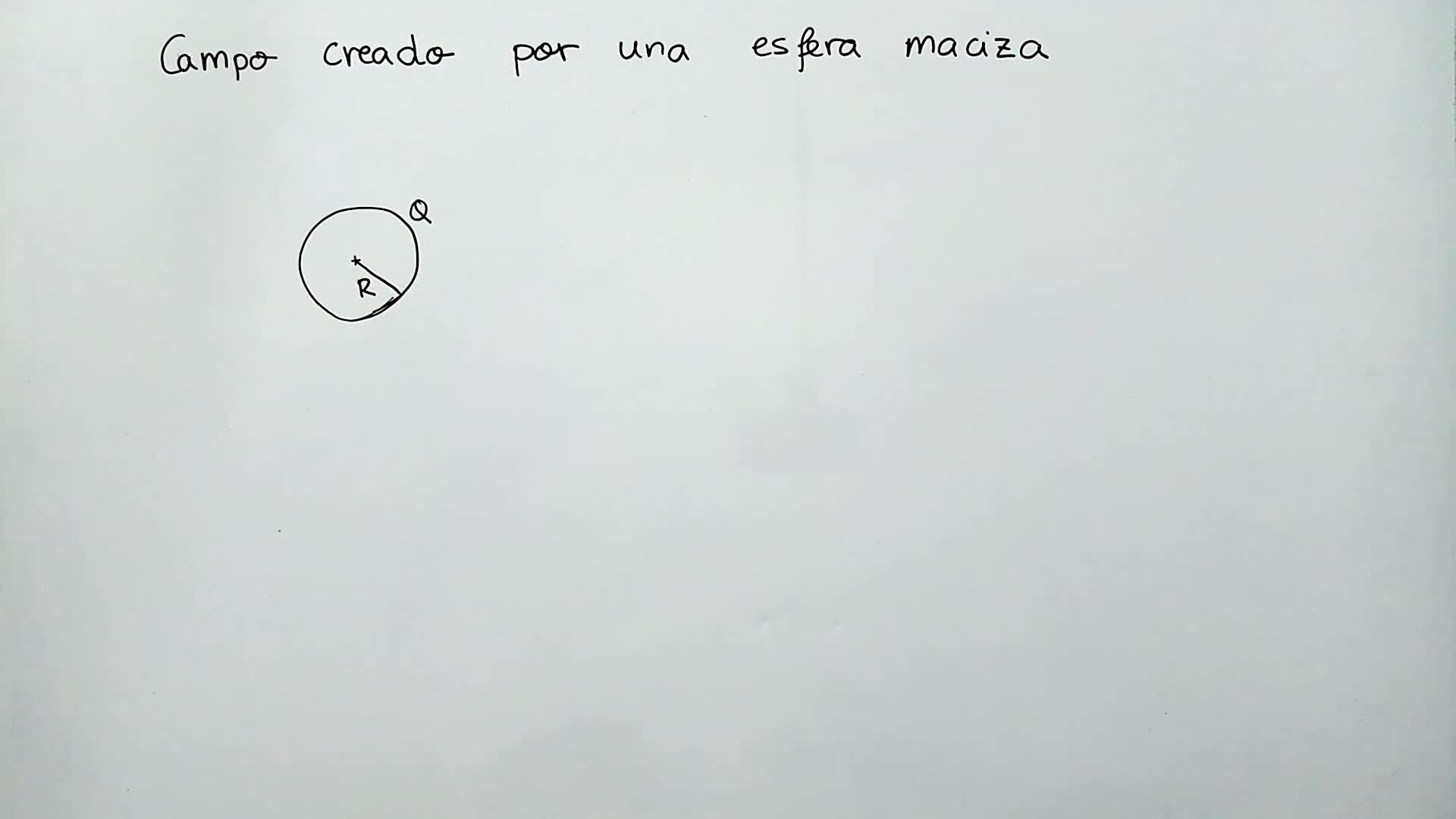

En este vídeo vamos a aplicar la ley de Gauss para calcular el campo eléctrico creado por una esfera maciza. 00:00:04
Tenemos una esfera, maciza significa que está llena, que por dentro tiene masa, 00:00:13
tiene un radio R mayúscula y una carga total Q. 00:00:19
Esta esfera es uniforme, además de ser maciza, es uniforme, 00:00:25
que significa que esta carga Q está repartida a lo largo de toda la masa. 00:00:30
Es decir, si cojo menos esfera, estoy cogiendo menos carga. 00:00:34
Vamos a empezar escribiéndonos la ley de Gauss. 00:00:40
Ley de Gauss, que recordemos que lo que nos dice es que el flujo a través de una superficie cerrada, 00:00:42
por eso le ponemos la redondita a la integral, y el flujo era campo producto escalar con diferencial de superficie es igual a carga interior entre epsilon cero. 00:00:56
Vamos a fijarnos en nuestro dibujo y vamos a distinguir dos casos. 00:01:16
El primer caso va a ser el caso sencillo en el cual nosotros vamos a estar aquí fuera, en cualquier punto de esta línea de aquí, 00:01:21
siempre vamos a tener el mismo campo porque recordamos que el campo solo depende de la distancia 00:01:33
entonces nos vamos a colocar a esta distancia r y la carga interior va a ser toda la carga de nuestra esfera 00:01:39
que nos está generando el campo. La segunda situación la voy a pintar de color rojo y es si me pongo por ejemplo 00:01:49
en un punto como este. Esto lo podría hacer haciendo un agujero muy pequeño de tal manera que si esta esfera 00:01:56
es muy grande casi no se va a notar y bajando por el agujero y colocándome aquí. El campo eléctrico 00:02:03
que sentiría en esta esfera de aquí solamente estaría provocado por la carga interior. Entonces 00:02:09
la carga interior no será toda la carga de la esfera. Esto no significa que esta parte de aquí 00:02:16
por ejemplo no produzca campo sino que hacia este lado tengo una parte mucho más pequeña que tira 00:02:25
aquí hacia acá y hacia este lado tengo una parte mucho más grande pero más lejana que diría hacia 00:02:31
el otro lado y por esto esta parte digamos exterior se anula y solo tengo que tener en 00:02:36
cuenta la parte interior vamos a ver cómo resolvemos este problema en sus dos partes 00:02:41
la parte exterior y la parte interior en primer lugar vamos a fijarnos en la parte izquierda de 00:02:48
la integral esta parte izquierda no tiene la carga en ningún sitio como no tiene la carga 00:02:54
nos da igual si estamos fuera o estamos dentro, entonces vamos a empezar resolviendo esta parte de aquí 00:03:00
nos vamos a dar cuenta de que en este problema tenemos simetría esférica 00:03:07
¿qué significa que tengo simetría esférica? significa que si yo giro hacia un lado o hacia el otro 00:03:15
mi problema no cambia porque como esto es una esfera 00:03:25
yo veo lo mismo, esté donde esté 00:03:30
siempre y cuando no me aleje, si me alejo sí 00:03:33
si me alejo, si me voy más lejos pues veo la esfera más pequeña 00:03:35
si me voy más cerca veo la esfera más grande 00:03:39
pero si me mantengo a la misma distancia y giro alrededor de la esfera 00:03:41
ni en esta dirección ni en esta dirección voy a notar un cambio 00:03:44
a esto le llamamos simetría esférica 00:03:48
por eso vamos a aplicar dos cosas 00:03:50
Primero vamos a utilizar, usamos coordenadas esféricas, coordenadas esféricas, fijémonos que esto ya lo hemos hecho, hemos puesto aquí R en lugar de poner XYZ y en segundo lugar las superficies que cojamos, superficies, van a ser conchas esféricas o superficies esféricas, conchas esféricas. 00:03:54
Como hemos dicho en otros vídeos, balones, ¿no? Va a ser pues un balón que tendrá la carga dentro. 00:04:26
Muy bien, vamos a empezar entonces con esta parte de aquí. Voy a dibujarlo en la esfera de aquí fuera, ¿vale? 00:04:36
Para aplicar la ley de Gauss recordamos que este vector diferencial de S siempre tiene que ser perpendicular a todos los puntos y hacia afuera del volumen encerrado. 00:04:44
Por ejemplo, si cojo este punto de aquí, el diferencial de S será este de aquí. 00:04:53
¿Cómo será el campo eléctrico que me genera la carga en ese punto de ahí? 00:05:02
Pues será justamente paralelo al diferencial de S. 00:05:06
Como son paralelos, el campo producto escalar con diferencial de S será el producto de sus módulos. 00:05:13
Podríamos poner por el coseno de 0, que es 1, ya no lo pongo, y nos queda solamente el producto de sus módulos. 00:05:25
Ahora bien, como esto tiene, hemos dicho, simetría esférica, este campo solo puede depender de la distancia a la que me encuentro de la carga. 00:05:32
Esto sería un campo que solo depende de la coordenada r, no puede depender ni de cita ni de fi, no puede depender si giro así o así, porque hemos dicho que el problema no cambiaba. 00:05:41
Y aquí me falta el diferencial de S. Por ese motivo, cuando yo he elegido una superficie que es una concha esférica, es decir, un trozo, una esfera que está toda a la misma distancia, este campo de aquí va a ser constante. 00:05:53
Cuando haga esta integral, va a salir fuera de la integral. Esta integral será lo mismo que campo sacado fuera por la integral de DS. 00:06:08
esta integral de ds significa que vamos a sumar todos los trocitos alrededor de toda la esfera 00:06:23
es decir es la superficie de la esfera 00:06:32
esta parte izquierda de la integral por lo tanto vamos a repetir aquí 00:06:34
el flujo de campo va a ser el propio campo 00:06:39
que no sabemos cuánto vale es lo que estamos intentando determinar 00:06:46
por la superficie de la esfera que sabemos que es 4pi r al cuadrado 00:06:50
esta r es esta r de color verde 00:06:56
o está R de color rojo, depende del caso en el que estemos 00:06:58
Hemos hecho la parte izquierda de la integral 00:07:01
Vamos a resolver ahora la parte derecha de la integral 00:07:04
pero la parte derecha va a depender de si estoy en el caso verde 00:07:07
o si estoy en el caso rojo 00:07:11
Vamos a hacer en primer lugar el caso verde 00:07:12
¿Qué ocurre si R es mayor que el radio de nuestra esfera? 00:07:16
entonces la carga interior es obviamente toda la carga de la esfera 00:07:27
como es toda la carga de la esfera simplemente tengo que poner aquí una q 00:07:31
y lo que me queda es esta parte izquierda 00:07:35
campo por 4pi r cuadrado 00:07:39
va a ser igual a carga interior que hemos dicho que era q 00:07:44
entre epsilon sub 0 00:07:48
si ahora despejamos el módulo del campo 00:07:51
es 1 sobre 4 pi 00:07:55
epsilon 0 carga entre R2 00:07:59
observemos que esta fórmula es exactamente igual al campo 00:08:04
que creaba una carga puntual, esto se debe a que visto 00:08:08
desde fuera esto podría asemejarse a una carga positiva 00:08:12
puesta en el centro o negativa, si esta Q es negativa pues esta Q es negativa 00:08:16
y tenemos exactamente lo mismo, podríamos sustituir esta parte de aquí 00:08:19
por K y recuperaríamos la fórmula general 00:08:23
del campo. Fijémonos que solo hemos encontrado el módulo. ¿Por qué? 00:08:28
Porque ya hemos dibujado aquí el vector y hemos dicho que era un vector paralelo a este 00:08:31
diferencial de S. Como es paralelo a este diferencial de S, será un vector 00:08:36
radial y hacia afuera. Si yo quisiera poner el vector, simplemente 00:08:40
debería añadir a toda la fórmula 00:08:44
4pi, epsilon 0, Q, R2 00:08:47
y ahora tenemos que añadir dirección radial y hacia afuera, que es este vector R gorrito que ponemos siempre. 00:08:52
Vamos a ir al caso rojo. El caso rojo es cuando R es más pequeña que R grande, es decir, cuando estamos dentro de la esfera. 00:09:01
¿Qué ocurre? Que ahora la carga interior no es toda la carga, sino es solamente una parte. 00:09:13
Para estos casos nos vamos a definir la densidad de carga que se escribe con esta letra ρ 00:09:18
Y esta letra ρ no es más que la carga total dividida entre el volumen de la esfera 00:09:25
Pero además esto coincide con la carga interior dividido entre el volumen interior 00:09:33
es decir, si cojo menos carga, o sea, perdón, menos esfera 00:09:42
voy a tener menos carga de una forma proporcional al volumen 00:09:47
de aquí, si sustituimos la V por el volumen 00:09:50
observaremos que esto es carga total entre 4 tercios de pi 00:09:56
por el radio de la esfera al cubo 00:10:02
esto es el volumen total 00:10:05
es igual a la carga interior 00:10:06
y ahora quiero el volumen de la esfera roja, que será 4 tercios pi r cubo, r pequeña. 00:10:09
Esta es r grande porque es la esfera completa, esta es r pequeña porque es la esfera pequeña. 00:10:21
4 tercios de pi se puede ir y podemos despejar esta carga interior, 00:10:26
carga interior que será pasando este R cubo multiplicando R sobre R elevado a 3 por la carga total. 00:10:30
Pues bien, ahora podemos sustituir esto en la parte izquierda, esto en la carga interior, me falta el epsilon sub 0 también 00:10:45
y tendremos que el campo por 4 pi r2 es igual a la carga interior, que es este término de aquí, r sobre r elevado a 3 por q y dividido entre épsilon sub cero. 00:10:52
Si aquí despejamos el campo, observaremos que el campo va a ser este 4pi que pasa dividiendo con la r al cuadrado 00:11:12
4pi epsilon 0, 1 sobre r al cuadrado, que es este r al cuadrado de aquí 00:11:25
r al cubo entre r al cubo y por q 00:11:34
observemos que esta r al cuadrado con este r al cubo simplifica 00:11:39
y nos queda 1 sobre 4pi epsilon sub 0 00:11:44
y nos queda carga por r entre r al cubo 00:11:49
si tuviésemos el campo vectorial añadiríamos el r al gorrito 00:11:56
vamos a analizar esta expresión 00:12:02
esto nos está diciendo que dentro de la esfera 00:12:05
si r pequeña se hace pequeño, es decir, si me acerco al centro de la esfera 00:12:08
como va habiendo menos carga, esto se va haciendo cada vez más pequeño 00:12:12
sin embargo si estoy fuera de la esfera, como la carga es todo el rato la misma 00:12:16
vamos a ir reduciendo también el campo a partir de un valor máximo 00:12:20
que coincidirá con cuando esté sobre la superficie de esta esfera 00:12:24
si esto lo representamos en una gráfica, esto es r 00:12:27
y esto es el módulo del campo, como es el módulo 00:12:34
siempre va a ser positivo vamos a tener bueno vamos a tener un punto que va a ser el punto 00:12:41
donde estamos sobre la superficie de la esfera y entonces vamos a tener para radios menores 00:12:49
tendremos esta ecuación de aquí vale si radios y r pequeña es cero todo esto de aquí es cero 00:12:57
por lo tanto partimos de aquí y en el punto R hemos dicho que teníamos este máximo 00:13:03
entonces esto va a ser lineal, fijémonos que va como R 00:13:08
porque todo lo demás, Q es constante, R cubo es constante, R grande es constante 00:13:13
y todo esto es constante, esto va proporcional a R 00:13:17
más allá del radio empezamos a decaer como 1 sobre R cuadrado 00:13:21
1 sobre R cuadrado tiene una forma como así, 1 sobre R cuadrado 00:13:27
y esto sería la representación de esto que nos ha salido como consecuencia de la utilización de la ley de Gauss 00:13:34
y así es como calcularemos el campo creado por una esfera maciza 00:13:43
