Cadena de ADN con la app Geogebra 3D
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:
En este vídeo vamos a ver cómo construir la cadena de ADN utilizando la app móvil de GeoGebra en 3D.
00:00:00
Lo primero es marcar dos puntos. Marcamos el 0,500 y su opuesto, el menos 0,500.
00:00:12
Ahora lo que queremos nosotros es que estos puntos como que suban y se retuerzan.
00:00:21

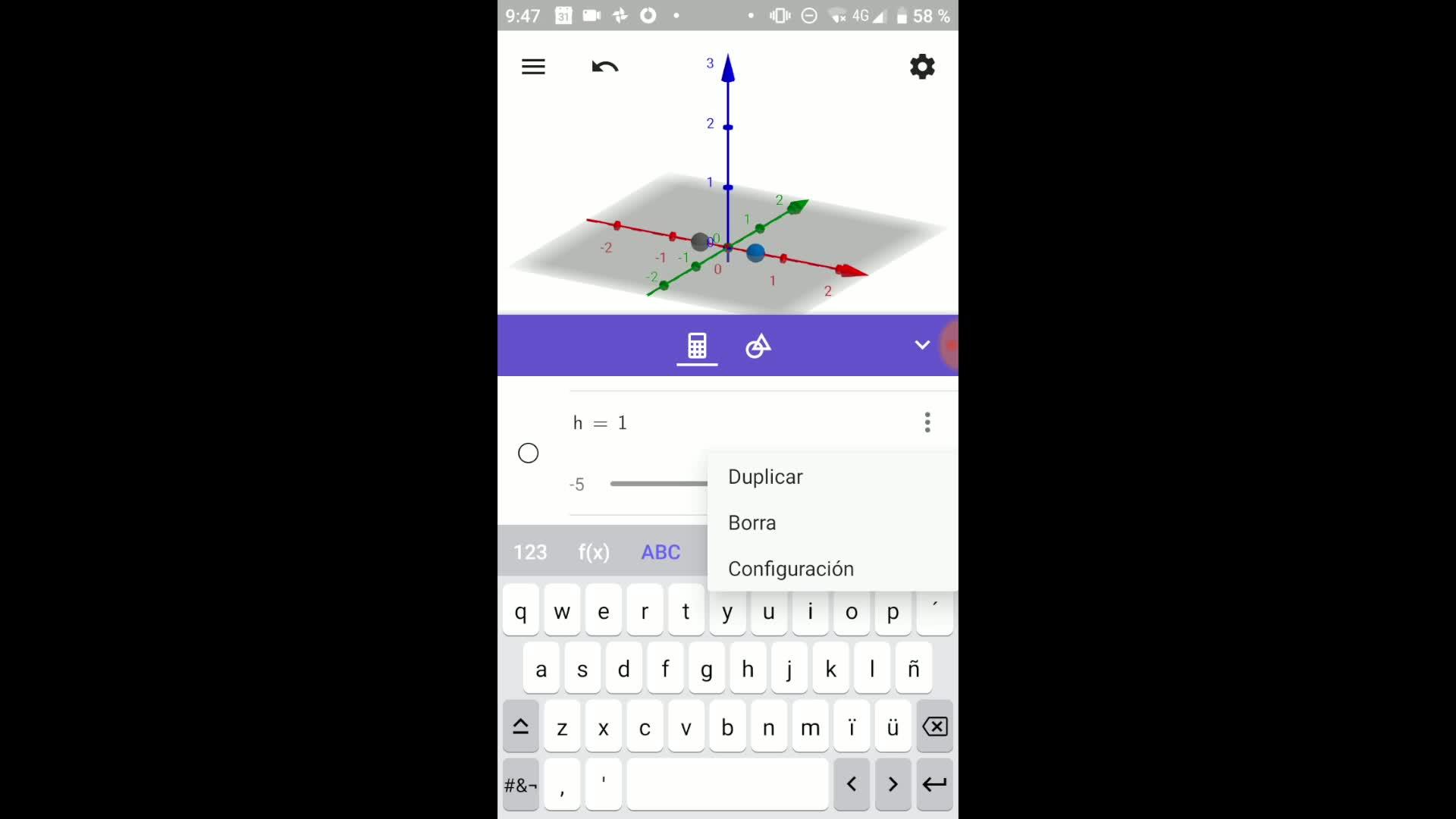

Vamos a establecer una altura que vamos a llamar h con un deslizador que va entre 0 y 10.
00:00:27
Esto nos va a marcar la altura del vector con el que vamos a ir trasladando los puntos hacia arriba.
00:00:35
Establecemos el vector u igual a 0, 0, h.
00:00:42
Es un vector vertical hacia arriba por el eje z, que ahora mismo vale 0, 0, 1,
00:00:51
pero veis que si muevo la h, pues puedo conseguir que se haga más alto o más bajo el vector.
00:00:56
Eso va a ser la traslación hacia arriba.
00:01:02
Y ahora vamos a definir un parámetro n, que lo vamos a hacer entre 0 y 30, y este va a ser el parámetro que va a hacer que se repita, ¿no?
00:01:04
Hacemos una secuencia de traslación y de giro y de rotación.
00:01:19
Utilizamos este comando, el comando secuencia, uno de los comandos más útiles que tenemos en GeoGebra.
00:01:25
Y secuencia lo que va a hacer es como repetir varias cosas
00:01:30
Por ejemplo, la traslación
00:01:35
Secuencia traslada
00:01:37
¿Y ahora qué va a trasladar?
00:01:38
Pues el punto que rota
00:01:41
El punto, en este caso vamos a poner el A
00:01:42
Lo vamos a rotar
00:01:46
Pues 360 grados
00:01:48
Partido por N
00:01:52
Pero primero la I esta va a valer 1
00:01:53
Va a valer 2, va a valer 3
00:01:58
y así hasta n, y vamos consiguiendo rotaciones.
00:02:00
Lo vamos a rotar alrededor de, como ponemos ahí, el eje z.
00:02:05
Y ahora pues tenemos que hacer la traslación.
00:02:11
¿Vale? Veis que la i se va a mover entre 1 y n, el valor n que hemos definido antes, que va entre 0 y 30.
00:02:14
Le doy, pero se me ha olvidado poner el vector con el que vamos a trasladar.
00:02:23
entonces este vector va a ser el i por su que hemos definido pero partido por n para trasladarlo como a trocitos
00:02:29
vale, vamos a ver el efecto, veis se ha definido ese punto que vemos ahí en verde para n igual a 1
00:02:39
y lo que vemos es que ese punto está trasladándose hacia arriba y a la vez girando en función de esa n que hemos definido
00:02:45
Pues duplicamos ahora esta secuencia, ¿veis? Hemos dado a duplicar y cambiamos la A por la B
00:02:53
Entonces hacemos lo mismo para el punto B y ahora tenemos esas dos secuencias de puntos que suben hacia arriba y que rotan
00:03:00
¿Veis? Esos serían como los puntos que tenemos ahora que unir para formar la cadena de ADN
00:03:08
Y vamos a unir estos puntos usando el comando zip, que es un comando que se utiliza para estas listas que definimos en GeoGebra
00:03:14
Es como una cremallera que une las dos listas a través de un comando, en este caso el comando segmento.
00:03:24
Lo que va a hacer es hacer un segmento entre un punto P de la lista 1 y un punto Q de la lista 2.
00:03:30
Por eso ponemos segmento PQ donde P se mueve en la lista 1 y Q se va a mover en la lista 2.
00:03:39
¿Veis? Ahora cuando pone lista 2, ahora ya aparecen los segmentos
00:03:50
Que unen un punto con su opuesto en la otra lista
00:03:59
Desde los de A hasta los de B
00:04:03
Y ahora pues nos faltan los segmentos que unen los puntos de cada lista
00:04:08
Para que se parezca esto como a esa escalera retorcida
00:04:14
Entonces lo que vamos a hacer es unir los puntos de cada lista pero con su siguiente
00:04:18
Por eso ponemos secuencia, segmento de, ahora entre paréntesis, el elemento de la lista 1 que ocupa el lugar i más 1, es decir, con el siguiente elemento de la lista.
00:04:23
Vamos a establecer un segmento entre cada punto y su siguiente en la lista
00:05:01
Y ahora tenemos que describir
00:05:05
¿Veis? I más 1
00:05:07
Y vamos a poner entre qué valores se mueve la I
00:05:09
Pues como todo el rato hemos hecho
00:05:14
Ponemos una coma y la I
00:05:15
Me equivoco ahí
00:05:18
La I se mueve entre 1 y N
00:05:20
N es el parámetro que definimos antes
00:05:27
¿Y veis? Ahí tenemos ya los primeros segmentos que unen los puntos
00:05:30
cada punto con su siguiente en la lista 1 y nos ahorramos trabajo duplicando, duplicamos esa lista y cambiamos lista 1 por lista 2
00:05:35
para hacer lo mismo con los puntos que se generaron desde B y ahora con esto ya tendríamos la forma de la cadena de ADN
00:05:44
podemos modificar la altura del vector, lo trasladamos como más hacia arriba y podemos darle más valores a la N también
00:05:53
y tendríamos pues más puntos
00:06:03
ya cada uno que lo ponga como quiera
00:06:06
lo que vamos a hacer es cambiarle los colores para que esté un poco más bonito
00:06:10
entonces intento cambiar ahí
00:06:13
estoy cambiando una lista de los segmentos
00:06:15
la pongo en azul
00:06:19
ahora intento poner la otra también en azul
00:06:20
a ver si consigo cambiar los puntos
00:06:24
pongo los puntos en rojo
00:06:30
y los otros puntos
00:06:32
pues también lo pongo en rojo
00:06:35
veis lo que me doy cuenta es que estoy viendo ahí el vector
00:06:38
le doy y lo cambio de color sin querer
00:06:43
y ahí aparece el vector está pintado de naranja
00:06:46
pero el vector no queremos que se vea
00:06:49
ya lo hemos utilizado para marcar el sentido en el que queremos que se mueva
00:06:50
y pues lo quitamos, ya no hace falta que se vea
00:06:54
hacemos también que no se vean los ejes
00:06:57
veis ahí en la configuración, quitamos los ejes, quitamos el plano
00:06:59
Y bueno, pues ahí tendríamos esta cadena de ADN que hemos conseguido formar
00:07:02
Bueno, ahora espero que seáis capaces de construirlo vosotros
