Cómo medir tensión y corriente en resistencias utilizando el polímetro

Más información Transcripción

Descargar la transcripción

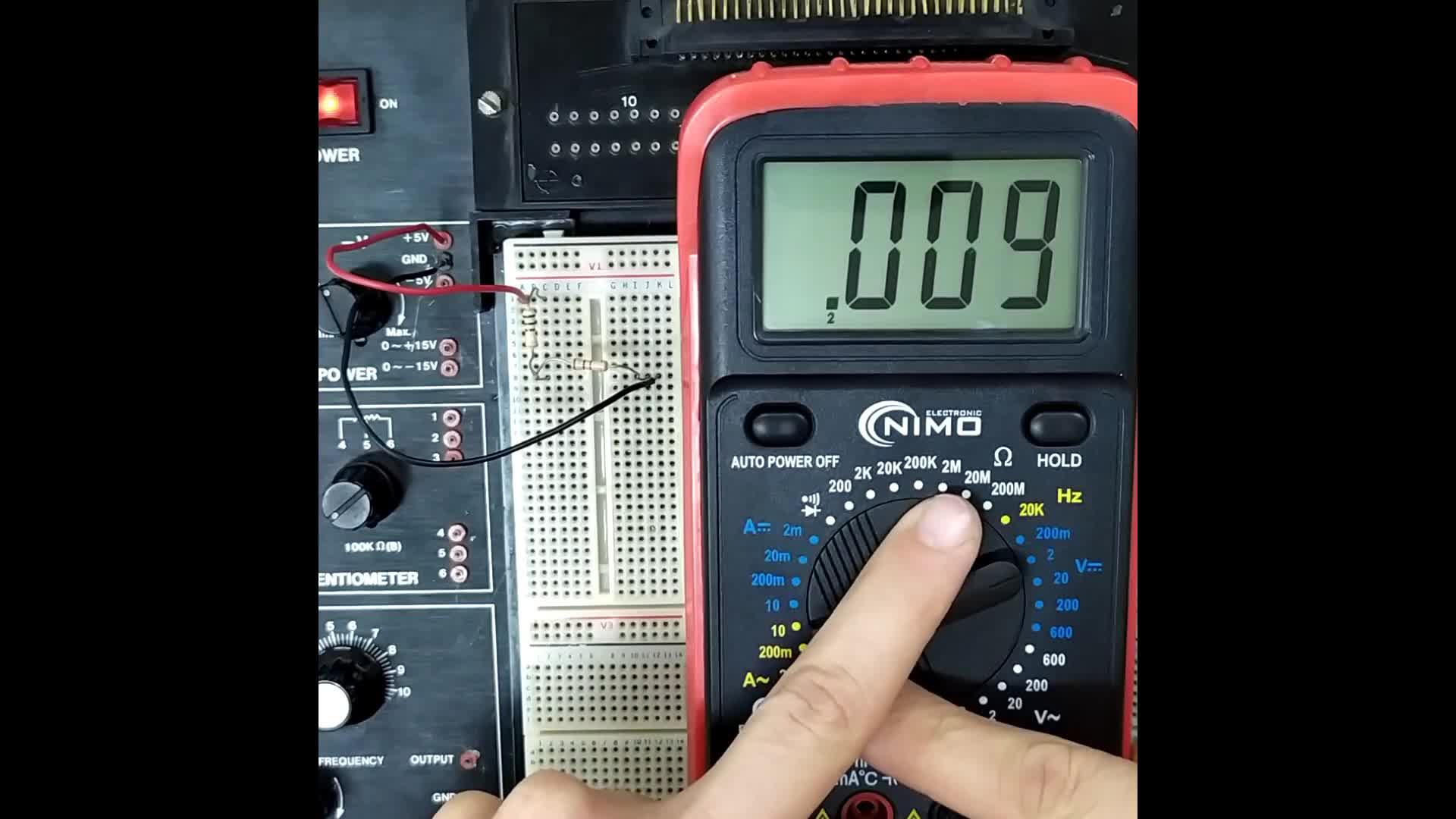

Ya tenemos el circuito montado, como decía, enchufamos la fuente de alimentación y encendemos nuestro polímetro. 00:00:08
Nos aseguramos que lo tenemos conectado aquí donde pone la V y esto lo movemos hasta que nos lo llevamos a la V de tensión. 00:00:18
¿Vale? Entonces, en primer lugar, si nosotros medimos la tensión entre este punto y ese punto, tenemos que medir 5 voltios. 00:00:27
¿Vale? Este punto sería tierra y ese punto sería 5 voltios. ¿Vale? Entonces, ¿dónde está la tierra? 00:00:38
Pues la tierra está tanto en donde ponga GND como en este extremo de R2. 00:00:46
Si yo me voy al extremo de R2, que sería este, ¿vale? Ya lo tengo. Y ahora, con este, pincharíamos en 5 y ¿dónde lo tenemos? ¿Vale? Fijaros, 4,94 voltios. Perfecto. ¿Vale? 00:00:51
Luego, de lo mismo, pinchamos aquí y tenemos 3,12, ¿vale? Perfecto también. Medimos aquí 1,80 voltios, ¿vale? Eso sería cómo medir la tensión. 00:01:12
Si ahora nosotros queremos medir la corriente, recuerdo que para medir la corriente hay que poner el polímetro en serie con el circuito, es decir, hay que romper el circuito y meternos nosotros en medio. 00:01:33
Por lo tanto, lo primero que hacemos es apagar la fuente. Y ahora la conexión entre las dos resistencias la vamos a romper temporalmente. Fijaros, yo conecto uno de los extremos de la resistencia a la tierra, como lo teníamos antes, y el otro lo pongo aquí. 00:01:43
vale 00:02:06
enciendo 00:02:07
vale, y si yo ahora cojo 00:02:10
y mido aquí la tensión 00:02:13
vale, fijaros, entre ese punto 00:02:15
y este punto 00:02:17
que tenemos 00:02:18
4,94 como antes 00:02:19
vale, 4 00:02:23
espérate que no, ahora, 4,94 00:02:25
y ahora, si yo 00:02:27
lo toco aquí 00:02:29
4,94, en los dos extremos de la resistencia 00:02:30
¿por qué? porque ahora mismo 00:02:33
no está circulando corriente porque el circuito está abierto. 00:02:35
Nosotros nos vamos a encargar de cerrarlo a través del polímetro. 00:02:39
Para ello, primero, desconectamos la sonda de la parte de tensión y de resistencia 00:02:42
y nos llevamos a corriente. 00:02:49
Y ahora, lo que vamos a hacer es que una de las sondas la vamos a conectar 00:02:53
en un extremo del circuito que hemos abierto. 00:02:57
Por lo tanto, ahora, la corriente sale de la fuente, 00:02:58
atraviesa esa resistencia, viene por el polímetro 00:03:02
entra por aquí y queremos que salga 00:03:05
por la sonda roja, ¿vale? 00:03:08
por la sonda negra, perdón, ¿vale? 00:03:11
me llevo esto a la medida de corriente 00:03:13
¿vale? y ahora medimos en el otro lado 00:03:15
¿vale? y fijaros 00:03:22
lo que tenemos es 3,08 miliamperios 00:03:27
¿vale? 3,08 miliamperios 00:03:34
Eso sería la corriente que circula a través de la resistencia. 00:03:39
¿Vale? De las dos resistencias, porque está en serie. 00:03:43
¿Vale? 00:03:46
Bueno, espero que haya ayudado. 00:03:47
