Tutorial Modelado 3D. SketchUp. Escalera de caracol - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 17 de septiembre de 2024 por Carlos R.

70 visualizaciones

Autora. Sara Mutlak

Más información Transcripción

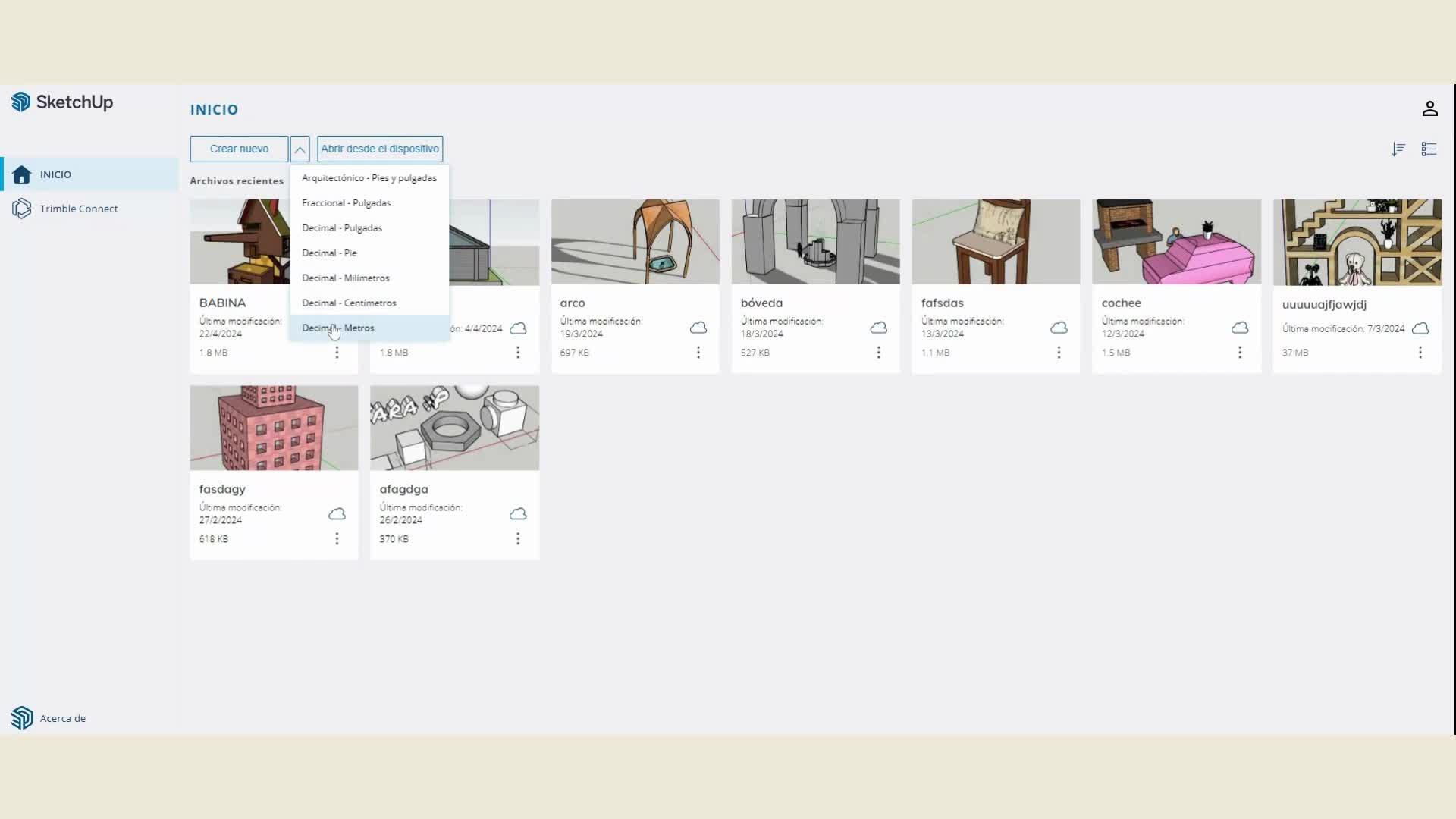

Las escaleras las vamos a hacer en metros, así que en la página principal de SketchUp, al lado de crear nuevo en la flechita, le damos a decimal metros. 00:00:06
Vamos a empezar con la herramienta círculo, también pulsando a la C. 00:00:14
Aquí abajo a la derecha podemos ver el número de lados, que pues cuantos más lados, más suave será el borde de la circunferencia. 00:00:24
Por ejemplo aquí con 40. Esto es muy útil para otros ejercicios, pero vamos a trabajar ahora con 18 lados porque van a ser 18 peldaños, así que nos viene mejor. 00:00:31
Entonces ponemos aquí el centro, ponemos un radio de 1 con 2 y con la herramienta de línea o pulsando la L vamos a unir los puntos, los extremos de la circunferencia pasando siempre por el centro. 00:00:43
Una vez que hemos terminado vamos a hacer la columna central, vamos a poner en el centro de la circunferencia otra más pequeña de un radio de 0,2 metros. 00:01:04
Y con la herramienta borrar o con la E vamos a borrar todas estas líneas que han quedado dentro. 00:01:14
Ahora con la herramienta de push and pull o pulsando la P vamos a darle una altura a la columna central de 2,7 metros, así que tocamos y escribimos en el teclado 2.7. 00:01:19
Para los peldaños con la misma herramienta vamos a subirlos cada uno 0.15 metros y es muy importante darle al control ahora. Vamos a ver que va a aparecer un más al lado y vamos a subir el siguiente peldaño a la altura del otro y luego subirle otros 0.15. 00:01:31
Vamos a hacer esto así repetidamente. Si no le damos al control lo que pasa es que no se van a dividir los pendaños individualmente y nos dará más problemas en el futuro a la hora de borrar y limpiar la figura. 00:01:51
Ahora volvemos a coger la herramienta de borrar y vamos a quitar toda esta parte que nos ha quedado. 00:02:05
Para la columna central podemos ver que si borramos directamente se nos va a borrar por completo la figura 00:02:11
Así que le tenemos que dar al control hasta que nos cambie el simbolito de la goma de borrar 00:02:34
Y así podremos borrar las líneas individualmente 00:02:39
Así que limpiamos la pieza 00:02:42
Y por último con la herramienta de bucket, el cubo o con la B 00:02:45
Pues aquí le podemos aplicar alguna textura 00:02:53
Nos vamos aquí a la lupa, podremos ver que en vez de colores podemos aplicar texturas más complejas como madera, piedra, yo voy a elegir el mármol y si con la herramienta seleccionar con el espacio le podemos dar, encuadramos toda la figura y podemos directamente darle la textura a toda la pieza. 00:02:56
Luego yo voy aquí a rellenar las partes que me han quedado azul y así ha quedado la escalera de caracol, espero que os haya gustado. 00:03:14
